Microsoft Surface Pro 4 Akku Austausch

Geschrieben von: Sam Omiotek

Kommentare: 112

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

2 - 3 Stunden

Einleitung

Diese Anleitung zeigt, wie der Akku im Microsoft Surface Pro 4 ausgetauscht werden kann.

Wenn der Akku aufgebläht ist, musst du entsprechende Maßnahmen treffen.

Leider kann es leicht passieren, dass das nicht verstärkte und empfindliche Displaypanel während der Reparatur bricht. Achte darauf, dass du gut erwärmst und sei sehr vorsichtig, wenn du denn Kleber auftrennst. Ziehe eine Schutzbrille auf, damit keine Splitter dein Auge verletzen können.

Neue Wärmeleitpaste kann die Leistung deines Surfaces verbessern. Wenn du sie ersetzen willst, dann halte neue Paste bereit und benutze entweder hochkonzentrierten Isopropylalkohol oder geeigeneten Entferner, um die entsprechenden Flächen zu reinigen.

Werkzeuge

Ersatzteile

Schritt 1

Wenn das Displayglas zerbrochen ist, dann überklebe das Glas mit Klebeband, damit die Scherben zusammenbleiben, und du dich nicht so leicht verletzen kannst.
Überklebe das Display komplett mit überlappenden durchsichtigen Klebestreifen.
Dadurch bleiben die Scherben zusammen, auch wenn du am Display hebelst und es hochhebst.
Befolge die Anleitung so genau wie möglich. Wenn das Glas zerbrochen ist, kann es natürlich trotzdem vorkommen, dass es während der Reparatur weiter splittert. Dann musst du die Splitter mit einem Metallwerkzeuge behutsam herausholen.
Trage während der Reparatur eine Schutzbrille und beschädige das LCD nicht.

Schritt 2

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante des Displays.
Möglicherweise musst du den iOpener mehrfach neu erhitzen und auflegen, bis das Tablet warm genug ist. Folge den Anweisungen für den iOpener, um ein Überhitzen zu vermeiden.
Du kannst auch einen Fön oder eine Heißluftpistole benutzen.
Achte darauf, das Surface nicht zu überhitzen. Das Display und der interne Akku sind beide sehr hitzeempfindlich und können leicht beschädigt werden.
Benutze keine Heizplatte, wenn das Display mit Paketband überklebt ist.

I have done dozens of Surface Pro tablet repairs; if your screen is cracked or chipped AT ALL, you WILL make it worse. Plan on replacing it. Even if it's not cracked or chipped, the likely hood of removing this screen without damage (LCD separation or heat marks in the corners) is very low. Ive tried everything from hot plates to heat mats and the iOpener and nothing is reliable enough. I found that using my Warner heat gun set at 800*c and working on half an edge at a time with a LOT of 91% alcohol in a drip bottle along the edge, along with a very thin guitar pick (not the ones sold here, they are too thick) is the trick to loosening the glue. Work on the side and bottom first. The top is going to be the hardest as the adhesive will stick to the wifi/bluetooth antenna and you WILL tear them (Ive had to replace a fair amount of them). There's a delicate trick to doing it, but it's too hard to describe. If you've never done this repair before, I do not recommend it; find a professional.

Gregg Stanley -

Schritt 3

Sieh dir genau das Layout der Klebestreifen am Display an:
In diesen Bereichen befinden sich nur Klebestreifen, die problemlos durchgeschnitten werden können.
Displayplatine und Flachbandkabel befinden sich hier nahe an der Kante. Schneide vorsichtig und setze dein Plektrum nicht tiefer als 3 mm ein.
Unter diesem Teil des Displays befinden sich empfindliche Antennenkabel. Folge der Prozedur in Schritt 13 ganz genau, um sie nicht zu beschädigen. Hier ist der Kleber am dicksten.

Schritt 4

Setze ein Plektrum in die Öffnung für den oberen rechten Lautsprecher im Display und schiebe es zwischen Glas und Lautsprechergitter.
Setze das Plektrum nicht tiefer als 12 mm ein, da du sonst das LCD beschädigen könntest.

Schritt 5

Drehe das Plektrum in Richtung der Unterkante des Surface, um es unter die untere Kante der Lautsprecheröffnung zu schieben.

Schritt 6

Schiebe das Plektrum an der rechten Kante des Surface nach unten und durchtrenne so den Kleber unter dem Display.
Wenn du während der gesamten folgenden Prozedur irgendeinen größeren Widerstand beim Durchschieben des Plektrums spürst, halte an und erwärme den Bereich, an dem du arbeitest, erneut. Wenn du zuviel Druck mit dem Plektrum ausübst, kann das Glas brechen.
Lasse das Plektrum in der rechten Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Erwärme den iOpener erneut und lege ihn zwei Minuten lang auf die Unterkante des Surface Displays.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen.
Überhitze das Surface nicht. Das Display und der interne Akku sind beide sehr wärmeempfindlich.
Benutze keine Heizplatte, wenn das Display mit Paketband überklebt ist.

Schritt 8

Setze ein neues Plektrum in die untere rechte Ecke ein und schiebe es um die Ecke herum zur Unterkante.
Setze das Plektrum nicht tiefer als 6 mm um die untere rechte Ecke ein, da du sonst das LCD beschädigen könntest.
Schiebe das Plektrum an der Unterkante des Surface entlang und durchtrenne so den Kleber.
Setze das Plektrum entlang der Unterkante nicht tiefer als 12 mm ein.
Lasse dieses Plektrum in der Unterkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Yep. I scratched the corner of the LCD with the pick. Take the warning seriously folks! It’s really easy to do.

Laurence Mayer -

Schritt 9

Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die linke Kante des Surface Displays.
Möglicherweise musst du den iOpener mehrfach neu erhitzen und auflegen, bis das Tablet warm genug ist. Folge den Anweisungen für den iOpener, um ein Überhitzen zu vermeiden.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen.
Achte darauf, das Surface nicht zu überhitzen. Das Display und der interne Akku sind beide sehr hitzeempfindlich und können leicht beschädigt werden.
Benutze keine Heizplatte, wenn das Display mit Paketband überklebt ist.

Schritt 10

Setze ein neues Plektrum in die untere linke Ecke ein und schiebe es um die Ecke herum zur linken Kante.
Sei bei den unteren 65 mm auf der linken Seite sehr vorsichtig. Setze dein Plektrum hier nicht tiefer als 3 mm ein. Unter diesem Teil der Einfassung befinden sich die Displaykabel, die leicht beschädigt werden können.
Wenn du an dem Bereich mit den Displaykabeln durch bist, setze dein Plektrum nicht tiefer 12 mm ein.
Schiebe das Plektrum an der linken Kante des Surface entlang, um den Displaykleber zu durchtrennen.
Lasse dieses Plektrum in der linken Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 11

Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die Oberkante des Surface Displays.
Der Kleber ist an dieser Kante am dicksten, und möglicherweise musst du den iOpener mehrfach erhitzen und auflegen, um das Tablet warm genug zu bekommen. Folge den Anweisungen zum iOpener, um ein Überhitzen zu vermeiden.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen.
Achte darauf, das Surface nicht zu überhitzen. Das Display und der interne Akku sind beide sehr hitzeempfindlich und können leicht beschädigt werden.
Benutze keine Heizplatte, wenn das Display mit Paketband überklebt ist.

Schritt 12

Fahre mit dem Plektrum um die linke Ecke und schiebe es an der Oberkante des Surface entlang. Halte 70 mm von der linken Kante entfernt an.
Die nächsten 15 cm der Oberkante des Gehäuses sind von der linken und der rechten Antenne bedeckt, die sich zwischen dem Gehäuse und der Einfassung befinden. Folge den nächsten Schritten sehr genau, um zu vermeiden, dass die Antennen beschädigt werden.

Schritt 13

Unter der Oberkante des Displays befinden sich empfindliche Antennenkabel. Folge der Prozedur sehr sorgfältig, um Schäden zu vermeiden.
Setze die Spitze eines Plektrums unter das Display, und zwar da, wo du mit dem Schneiden aufgehört hattest. Setze das Plektrum nicht tiefer als die Kante der Einfassung ein.
Drehe das Plektrum vorsichtig nach rechts, und drücke die lange Kante des Plektrums in den Displaykleber unter der Einfassung und durchtrenne so den Kleber. Schiebe das Plektrum nicht an der Kante des Surface entlang.
Wiederhole diese Vorgehensweise (Spitze einsetzen und nach rechst rollen) an der Oberkante des Surface, bis das Plektrum 64 mm von der rechten Kante des Surface entfernt ist.

Schritt 14

Wenn du den Kleber über den Antennen durchtrennt hast (22 cm von der linken Kante entfernt), schiebe das Plektrum die restliche Oberkante entlang und um die obere rechte Ecke herum, um den restlichen Kleber zu durchtrennen.

Schritt 15

Hebe die Displayeinheit sehr langsam vom Gehäuse des Surface ab. Wenn du irgendeinen Widerstand spürst, halte an und kontrolliere, ob der gesamte Kleber durchtrennt ist.
Entferne das Display noch nicht, es ist immer noch über zwei Kabel mit der Hauptplatine verbunden.
Benutze ein Plektrum, um etwaigen Kleber zu durchtrennen.

Schritt 16

Hebe die Oberkante der Displayeinheit vom Gehäuse weg und schiebe gleichzeitig die Unterkante des Displays näher an die Displaystecker auf der Hauptplatine heran.
Lege das Display mit den Steckern nach oben behutsam auf dem Gehäuse ab. Vermeide es, die Displaykabel zu knicken.

Schritt 17

Entferne alle EMI-Abschirmungen in dieser Reparatur mit Hilfe folgender Methode:
Setze eine Spitze einer abgewinkelten Pinzette in die Lücken zwischen den "Zähnen" ein und heble die EMI-Abschirmung nach oben.
Wiederhole dieses Verfahren an verschiedenen Stellen rundum an der Abschirmung, bis sie sich abgelöst hat.
Achte darauf, dass sich die Abschirmung nicht zu stark verbiegt, du brauchst sie ja beim Zusammenbau wieder.
Glätte die Abschirmung beim Zusammenbau so gut es geht und schiebe die "Zähne" in die Rille um die Hauptplatine ein. Drücke die Abschirmung rundum nach unten fest.
Achte darauf, dass alle "Zähne" passend in der Metallrille sitzen und nicht unter die EMI-Abschirmung gebogen sind.

Schritt 18

Entferne die beiden EMI-Abschirmungen auf den Displaysteckern mit einer Pinzette.

Schritt 19

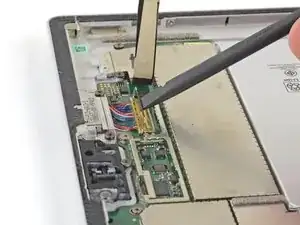

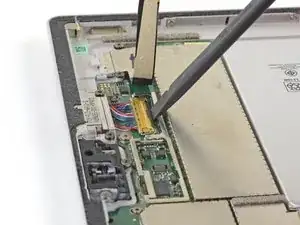

Heble jedes der Displaykabel mit dem flachen Ende des Spudgers nach oben und trenne es von der Hauptplatine ab.

Schritt 20

Entferne das Display vom Surface.
Halte beim Zusammenbau an dieser Stelle an und ersetze die Displayklebestreifen mit Hilfe dieser Anleitung.

Schritt 21

Entferne die vier 4,5 mm Torx T5 Schrauben, mit denen die Antennenhalterung befestigt ist.

Schritt 22

Entferne vorsichtig die Antennenhalterung.
Achte darauf, dass sich keine Kabel verfangen. Hole die Halterung nicht mit Gewalt heraus, wenn sie festhängt.

I had ripped through 2 of the 3 antennas when cutting through the top adhesive. Not sure how anyone removes this display without ruining at least one of them.

I saw on Reddit this post: https://www.reddit.com/r/techsupportmacg...

It works perfectly! My wifi was one that was cut. It’s now made of aluminum foil and is pulling down 147Mbps and pushing 80.88Mbps up.

Joshua Snavely -

Schritt 23

Setze eine der Spitzen einer abgewinkelten Pinzette in den Spalt an der Ecke der EMI-Abschirmung über dem Kühlkörper ein.
Heble die Abdeckung soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen. Entferne sie noch nicht.
Achte darauf, dass du bei dieser Arbeit den Akku nicht mit der Pinzette anstichst.

Schritt 24

Wiederhole den letzten Schritt an mehreren Stellen rund um die EMI-Abschirmung über dem Kühlkörper.
Entferne die CPU-Abschirmung.

Schritt 25

Entferne zwei Torx T3 Schrauben vom Kühlkörper:
Eine 2,4 mm Schraube oben an der rechtwinkligen Platte über dem Akku
Eine 2,2 mm Schraube unten an der rechtwinkligen Platte über dem Akku

Schritt 26

Der Kühlkörper ist fest am Lüfter angeschraubt.
Entferne die drei 2,4 mm Kreuzschlitzschrauben, mit denen der Lüfter befestigt ist.
Entferne die letzte 4,4 mm Torx T5 Schraube, mit der die Lüfterabdeckung befestigt ist.

These screws were in a different area on my Surface, Pro 4 bought at release. The fan was visible and attached to the heat sink. Remove the two torx screws on the fan housing. No need to remove the Philips head screws that secure the fan.

mike_mcquillan - 25/04/18

My Surface Pro 4 has a fan here. Remove the screws around the fan and the whole heatsink including the fan can now be lifted off. DO NOT try and remove the heatsink from the fan as it is glued on.

Andy - 31/12/19

Sorry I’m super brand new to the game. I don’t know the difference between 1.5mm Torx T4 and 3.0mm Torx T4. I look under tools I need to buy, and the tool kits only say Torx T4 or T5, without the milimeters dimensions.

MInh Le Nguyen - 15/05/20

Je fais écho au commentaire de vennic, les longueurs indiqués en mm sont les longueurs des vis et n’impactent pas les tournevis à utiliser. Bien ranger les vis par longueur permets de mettre les bonnes vis aux bons endroits lors du remontage de l’appareil.

Cajuteq - 08/06/20

MInh Le Nguyen, the mm size refers to the length of the screws, not the size of the bit driver

vennic - 05/06/20

Don’t forget to unplug the fan (if present) before yanking on the heat sink! It’s just a small grey clasp that needs to be lifted up.

vennic - 19/12/20

The fan connector on mine was held in place by a white clamp on the side closest to the middle of the chassis. The long edge toward the middle flips up to vertical. That frees up the fan connector. Likewise for the black “wire” connector right beside it.

David Hill - 20/12/20

As previously mentioned, the fan should be disconnected (look at step 36) BEFORE you remove the fan/heat sink assembly. Ive done DOZENS of these repairs and the fan has always been part of the heat sink assembly.

Gregg Stanley -

I did all of this, now surface won't turn on. Any ideas?

AlejandroC -

Schritt 27

Entferne die vier Schrauben am Kühlkörper um die CPU, wobei du sie nacheinander in folgender Reihenfolge jeweils eine Umdrehung weit mit einem T5 Torx Schraubendreher aufdrehst, bis sie ganz abgelöst sind:
Schraube 1
Schraube 2
Schraube 3
Schraube 4
Benutze beim Zusammenbau die gleiche Methode, um die Schrauben anzuziehen. Drehe also eineSchraube nach der anderen jeweils eine Umdrehung weit fest, bis sie gut sitzen.

These screws were T5 Torx in mine, not T3 as in the instructions.

Joshua Snavely -

T5 Torx screwdriver is correct.

Majid Mazouchi -

What does one turn at a time mean?

Fernando Ramirez -

One turn for the "red" screw, one for the orange, one for the yellow, then green and now again one turn red, orange, yellow, green ... This cross pattern distributes the pressure evenly .

VauWeh - 25/12/22

Schritt 28

Heble behutsam den Kühlkörper mit dem flachen Ende des Spudgers senkrecht nach oben von der CPU weg.
Achte darauf, dass du dabei die Röhren des Kühlkörpers nicht verbiegst oder knickst.

Schritt 29

Setze einen Spudger mit der Spitze in eines der Schraubenlöcher an der Lüfterabschirmung und hebe sie hoch, bis sie sich vom Lüfter löst.
Die Lüfterabschirmung ist leicht verklebt.
Achte darauf, dass du dabei die Röhren des Kühlkörpers nicht verbiegst oder knickst.

The fan should be disconnected (look at step 36) BEFORE you remove the fan/heat sink assembly. Ive done DOZENS of these repairs and the fan has always been part of the heat sink assembly.

Gregg Stanley - 17/08/22

Schritt 30

Entferne vorsichtig den Kühlkörper.
Reinige beim Zusammenbau den Kühlkörper sorgfältig und trage neue Wärmeleitpaste auf.

Fan assembly may be taped to heat sink so fan screws and ribbon cable can be disconnected to remove as one with heat sink.

Matt Dove -

Schritt 31

Setze eine Spitze einer abgewinkelten Pinzette in die Lücke in der Ecke der EMI-Abschirmung über den Kamerasteckern.
Heble die Abdeckung mit der Pinzette soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen.
Achte darauf, dass sich die Abschirmung nicht zu stark verbiegt, du brauchst sie ja beim Zusammenbau wieder.
Entferne die EMI-Abschirmung.

Schritt 32

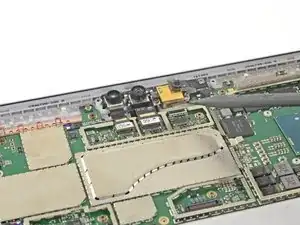

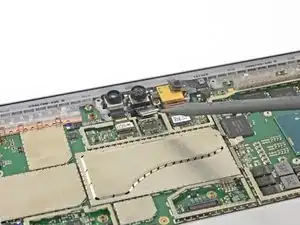

Heble alle drei Kamerakabel mit der Spudgerspitze nach oben und trenne sie von der Hauptplatine ab.

Schritt 33

Klappe den Sicherungsbügel am ZIF-Anschluss der Lautstärke/Einschalttaste mit der Spudgerspitze hoch.
Schiebe das Lautstärke/Einschaltastenkabel vorsichtig aus dem ZIF-Anschluss heraus.

While you're here, you'll want to disconnect the ZIF connector directly opposite from this one, which can be seen in the lower right of these photos, nearer the camera cable connection points. The guide doesn't mention removing that cable, but you'll need it removed before you can lift out the motherboard.

Nick -

Schritt 34

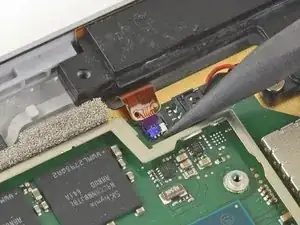

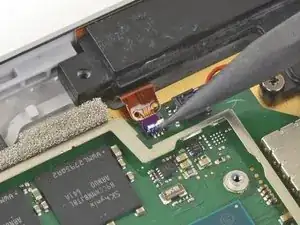

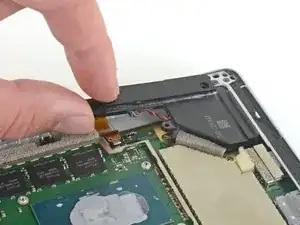

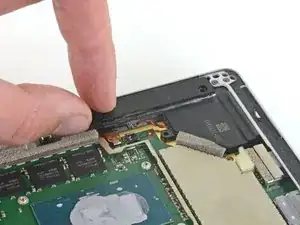

Schiebe die Spudgerspitze zwischen die Lautsprecherkabel und die Hauptplatine, bis sie unter dem Stecker am Lautsprecherkabel liegt.
Heble den Stecker am Lautsprecherkabel behutsam nach oben, bis er von der Hauptplatine abgetrennt ist.
Sei sehr vorsichtig, die Lautsprecherkabel sind empfindlich.
Lege das Bündel der Lautsprecherkabel beim Zusammenbau oben auf den Lautsprecherkabelstecker und drücke ihn vorsichtig mit den Fingern nach unten, bis er einrastet.

Schritt 35

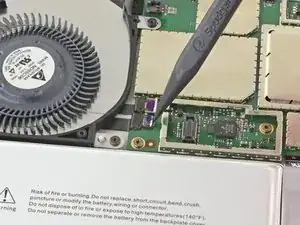

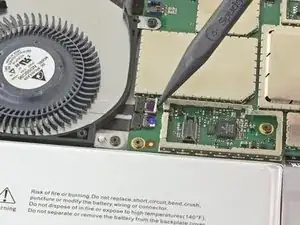

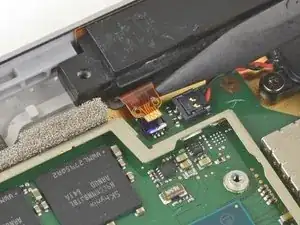

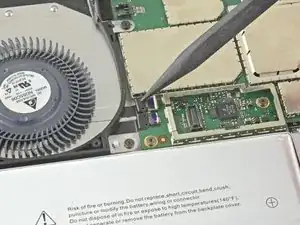

Öffne mit der Spudgerspitze die ZIF-Anschlüsse am Lüfterkabel und am Kabel zur Lautsprecherbuchse.

The fan should be disconnected when you removed the fan/heat sink assembly in Step 29 (which is NOT mentioned).

Gregg Stanley -

Schritt 36

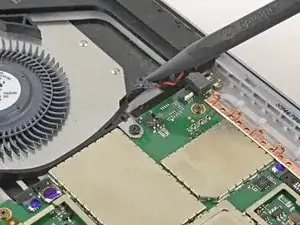

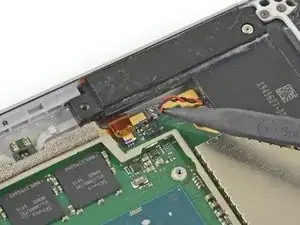

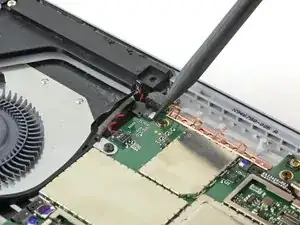

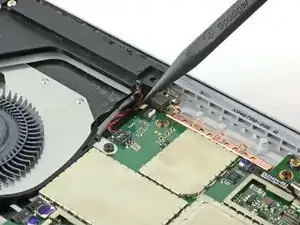

Schiebe mit der Spudgerspitze behutsam die Kabel zur Lautsprecherbuchse und zum Lüfter aus den ZIF-Anschlüssen heraus.

The fan should be disconnected when you removed the fan/heat sink assembly in Step 29 (which is NOT mentioned).

Gregg Stanley -

Schritt 37

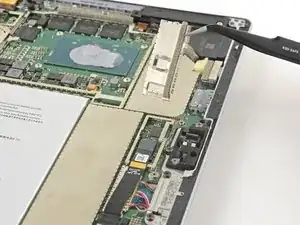

Setze eine Spitze einer abgewinkelten Pinzette in die Lücke in der Ecke der EMI-Abschirmung über den microSD Kartenleserkabel und - stecker.
Heble die Abdeckung mit der Pinzette soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen.
Achte darauf, dass sich die Abschirmung nicht zu stark verbiegt, du brauchst sie ja beim Zusammenbau wieder.
Entferne die EMI-Abschirmung.

Schritt 38

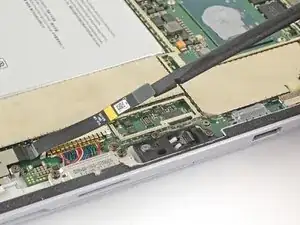

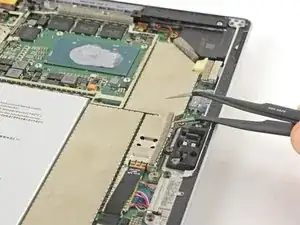

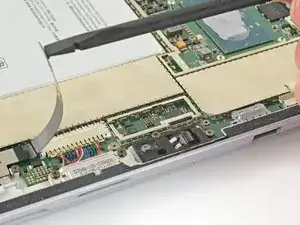

Hebe den Stecker des microSD-Kartenlesers mit dem flachen Ende des Spudgers aus seinem Anschluss heraus.
Hebe das Kabel zum microSD-Kartenleser hoch, so dass es nicht mehr im Weg für die EMI-Abschirmung über der Ladeeinheit steht.
Biege das Kabel nur so weit weg, um an die EMI-Abschirmung heranzukommen. Biege oder knicke das Kabel nicht zu stark.

Missing from this step: Need to remove the microSD card reader by removing the two T5 black screws holding it down. Otherwise it blocks the motherboard from being removed. It has been removed in the photos below.

Laurence Mayer -

Thanks for calling this out!

Sam Omiotek -

It's probably best to remove the microSD card reader at this point. The guide never states to remove it, but it eventually disappears from the photos. Two T5 screws are all that are holding it down. Easier to take those out and remove the assembly than to try to remove the EMI shield underneath while also holding the ribbon cable out of the way.

Nick -

Not necessary to remove the reader. When reinserting the motherboard, you can slide it easily enough underneath it. It may make it easier, but isn't necessary.

Gregg Stanley -

Schritt 39

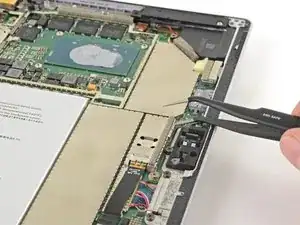

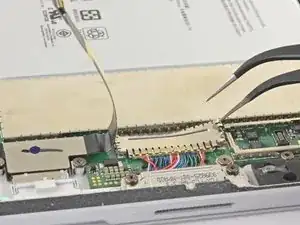

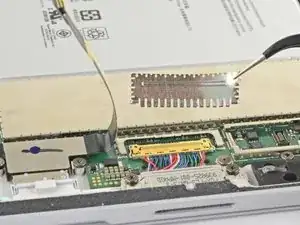

Setze eine Spitze einer abgewinkelten Pinzette in die Lücke im Rand der EMI-Abschirmung über dem Kabelstecker der Ladeeinheit.
Heble die Abdeckung mit der Pinzette soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen.
Achte darauf, dass sich die Abschirmung nicht zu stark verbiegt, du brauchst sie ja beim Zusammenbau wieder.
Entferne die EMI-Abschirmung.

Schritt 40

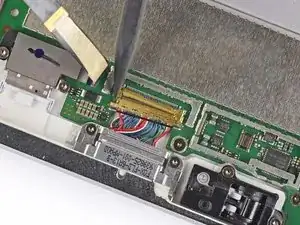

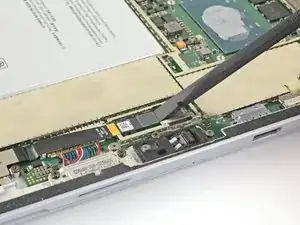

Klappe den Sicherungsbügel am Kabelstecker der Ladeeinheit mit dem flachen Ende des Spudgers hoch.

Take the two T5 Screws out of the SD card slot and remove it here as well. It's not mentioned later but it must be removed to slide the motherboard out easily.

Dustin -

Schritt 41

Schiebe den Stecker an jeder Seite behutsam heraus.
Schiebe abwechselnd an den beiden Seiten, so dass der Stecker allmählich herauswandert.

Schritt 42

Klappe den Sicherungsbügel am ZIF-Anschluss zwischen dem Prozessor und dem rechten Lautsprecher hoch.
Löse das Kabel aus dem Anschluss heraus.

During reassembly, do this before installing the speaker.

mattnovi -

This one broke during reassembling, so I could not fix the connector properly. I tried to find out what it is, but the only hint I found was, that it is some kind of antenna. I could not find out what kind of antenna. Anyway, after completion everything I needed worked fine: Bluetooth and Wireless LAN. I appreciate any hint about the purpose of this antenna.

Josef Lichtscheindl -

That's my question too

Mj Ro -

Schritt 43

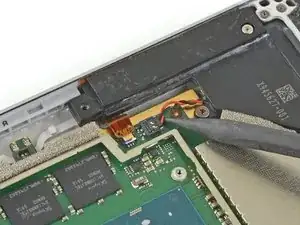

Schiebe den Spudger so zwischen den Kabeln zum rechten Lautsprecher und der Hauptplatine ein, dass seine Spitze am Lautsprecherkabelstecker anliegt.
Heble den Lautsprecherkabelstecker behutsam hoch und trenne ihn von der Hauptplatine ab.
Arbeite ganz vorsichtig, die Lautsprecherkabel sind sehr empfindlich.
Lege beim Zusammenbau das Kabelbündel des neuen Lautsprechers oben auf den Stecker auf der Hauptplatine und drücke mit den Fingern senkrecht nach unten, bis er einrastet.

Schritt 44

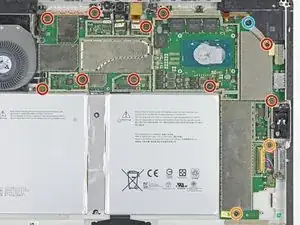

Entferne folgende Torx T3 Schrauben vom Lüfter und der Hauptplatine:
Zehn 2,4 mm Schrauben
Zwei 2,2 mm Schrauben
Eine 2,5 mm Schrauben
Zwei 2,4 mm Schrauben
Entferne die einzelne 4,2 mm Torx T5 Schraube, mit der die Hauptplatine und der rechte Lautsprecher befestigt sind.

Use a T5 Torx screwdriver to remove screw in left and right speaker.

Fredrik Strange - 29/12/21

BE CAREFUL! Use a T5 Torx screwdriver to remove an ADDITIONAL screw on the top corner of the right speaker. It should not take a tremendous amount of force to remove the speaker.

John Ryan -

This screw is in the frame of the SP4. Mine was a T3.

Rashad Parker -

Schritt 45

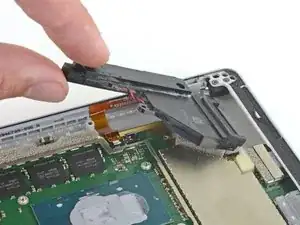

Fasse den rechten Lautsprecher an der schmalen Stelle und hebe ihn leicht hoch.
Schiebe den Lautsprecher nach hinten aus dem Rahmen heraus.
Entferne den rechten Lautsprecher.

I didn’t read about the other T5 (about 6 mm) holding down the right speaker. It needs to be removed prior to this step.

Laurence Mayer -

You also need to remove a screw in the top right corner of the speaker

Daniel Bergstorm -

Yup there is an unmentioned t5 screw that the other comments catch

Scott Smith -

Schritt 46

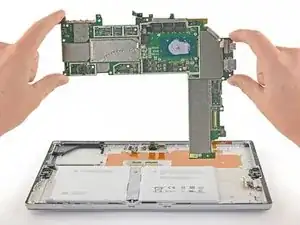

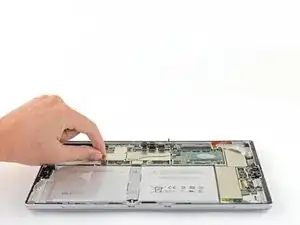

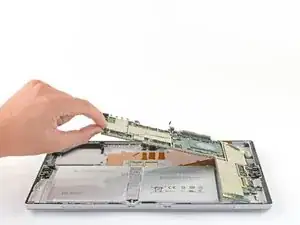

Hebe die Hauptplatine zuerst am linken Rand hoch, bis sie in einem Winkel von etwa 30° steht.
Schiebe die Anschlüsse auf der Hauptplatine aus ihren Öffnungen heraus und entferne die Hauptplatine.
Achte beim Zusammenbau darauf, dass die Kabel zur Ladeeinheit, linken Lautsprecher und die drei Kamerakabel nicht unter der Hauptplatine eingeschlossen werden, bevor du weiterarbeitest.

There seems to be an additional ZIF connector by the Left most camera that also needs to be disconnected. Beware.

Also, the micro SD reader obstructs a little bit (at bottom right )as you remove the motherboard.

Scott Smith -

Schritt 47

Lege einen erwärmten iOpener zwei Minuten lang auf den Akkustecker, damit der Kleber aufgeweicht wird, mit dem er am Gehäuse befestigt ist.
Lasse den iOpener nicht auf dem Akku liegen.

In previous steps an hairdryer, heat gun or hotplate were possible tools to attack the adhesive. Hotplate is a bit difficult here but what about the others? Can you use them here or is the iOpener the only option?

Ing Lim -

Schritt 48

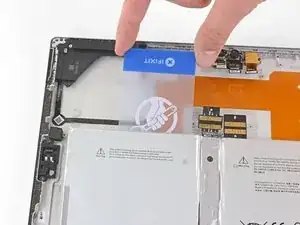

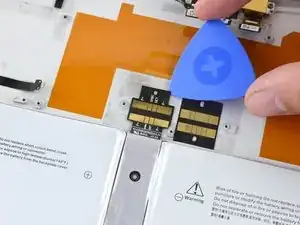

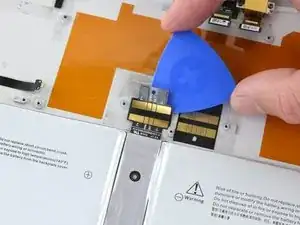

Fange an der Kante an, die am weitesten vom Akku entfernt ist und schiebe ein Plektrum unter den Akkustecker, um den Kleber darunter abzulösen.

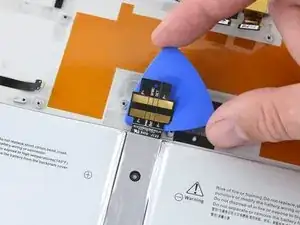

Der Akkustecker muss ganz vom Gehäuse abgelöst sein.

Schritt 49

Lege die Oberkante des Surfaces ein paar Zentimeter erhöht, so dass das Surface zur Unterkante hin schräg liegt

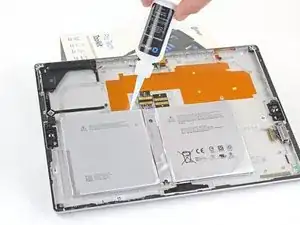

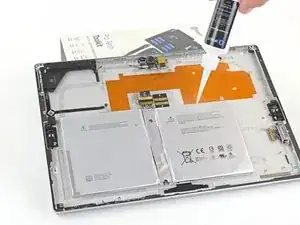

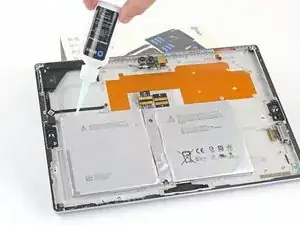

Tröpfle etwas Klebstoffentferner oder hochkonzentrierten Isopropylalkohol (mindestens 90%ig) unter die Oberkante des Akkus.
Wenn du Klebstoffentferner verwendest, dann folge zuerst diesen Schritten zur Vorbereitung..
Lasse das Lösungsmittel erst 2 - 3 Minuten lang einwirken, bevor du weiterarbeitest.

Probably obvious to all except dolts like me… After soaking the batter in the solvent, set it flat again on the work surface before using the card to start working on the adhesive… I impatiently starting hacking on the adhesive while the Surface was still propped up… and promptly put a bend in the previously flat metal backplate.

Laurence Mayer -

I tried multiple applications of iFixIt adhesive remover on my SP4 and it seems to be doing absolutely nothing. The glue won't budge even by millimeter

Marcin Wisnicki -

It took 6 rounds and pretty serious push.

Marcin Wisnicki -

Schritt 50

Achte darauf, dass du den Akku nicht mit deinen Werkzeugen verbiegst oder anstichst. Ein angestochener oder verbogener Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.

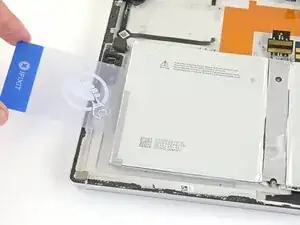

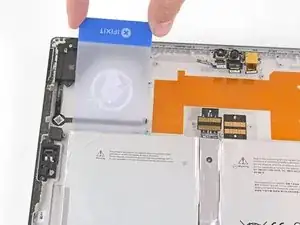

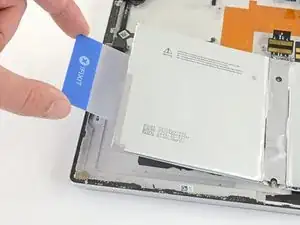

Schiebe eine Plastikkarte unter die linke Seite an der oberen Akkukante.
Wenn es während dieser Prozedur irgendwo schwergängig wird, dann halte an, tröpfle etwas mehr vom Lösungsmittel daran und lasse es einwirken.
Schiebe die Karte von Seite zu Seite unter der linken Akkuzelle entlang, um den Kleber aufzutrennen.

Schritt 51

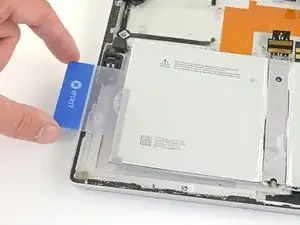

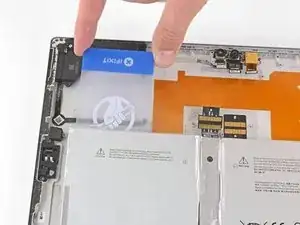

Wiederhole das Verfahren aus dem letzten Schritt für alle Kanten des Akkus, bis der Kleber komplett aufgetrennt ist.

Take your time and do not use force. Soak repeatedly with IPA and move the card back and forward to free. I was a little forceful and the battery poach had visible signs from the card. No leak but better safe than sorry. I would also tape the batterie terminals , just in case.

Cato Daykin -

Schritt 52

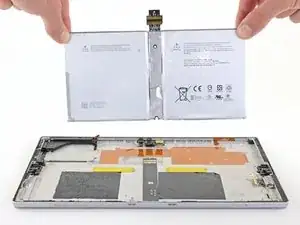

Hebe den Akku vorsichtig aus dem Gehäuse.
Verwende einen einmal ausgebauten Akku nicht mehr, das wäre ein Sicherheitsrisiko. Baue einen neuen ein.
Reinige beim Zusammenbau alle Klebestellen mit Hilfe dieser Anleitung und bringe neue vorgestanzte Klebestreifen an.

Abschluss

Damit dein neuer Akku beste Leistung bringt, solltest du ihn nach der Reparatur kalibrieren.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Versuche es mit einigen grundlegenden Lösungsvorschlägen. Ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Tinte & Feder

Sam Omiotek

Mitglied seit: 25/02/19

59342 Reputation

71 Kommentare

thanks for this, use my surface pro 4 all the time, batteries are a disposable item and really need to be user replaceable

(if a company doesn't have a battery replacement service as good as apple's that is)

Bit of hassle but glad it can be done, zero idea where to get a replacement battery from though )-:

Adrian - 09/05/17

found ! selling on ebay, look totally genuine too

Adrian - 18/05/17

excellent presentation. I’d never try it myself. But I came here with what appears to be a battery problem. If you accept it as a bit offtopic: my battery icon reads 100%. when I am connected to my adaptor. When I remove the aadaptor plug, the screen goes to only a faint outline…to faint to read what % the battery is reading at. Any thoughts? I’m in a rural area of South West Thailand. So, v difficult to get to a reliable repair shop. Thanks !

paddy - 09/10/17

This is probably too late for you now, you’ve probably solved this. But for anyone else experiencing this issue, it COULD be the power options. Windows automatically changes the screen brightness when you unplug, you could’ve accidentally set it right down. Go to Control Panel (Small Icons view) > Power Options. There should be options in there for what to do when removing the power adapter. Sorry I can’t be more specific, I’m on a desktop so it doesn’t have the right options to explain it fully.

dave.robilliard - 10/01/19

Thanks for the tutorial. Managed to break a display cable anyway T_T. Just broke itself… The rest was almost a piece of cake.

Seriously WHY so much shields on the motherboard, its insane… As a Mac Technician for almost two decades never saw such a mess (well except the powerbook 12” maybe).

That being said, I love my Surface !

huexley Yannick - 13/12/17

I believe it is shielding EMF/EMI from the LCD, since everything is mounted right behind the LCDin extremely close proximity, electromagnetic interference can distort the picture, at least that’s the theory. On a Mac or traditional laptop, the LCD is well away from the current carrying portions of the laptop

Glen D - 22/04/18

+ 30 just for the 12” Powerbook comment!

lisagrant -

Anyone knows if the Surface Pro is able to run without battery? Connected to power supply of cause.

Søren B - 08/01/18

I was not able to run it with the dead battery, even plugged in. It would start to boot, but once the OS kicked in with all the graphics, it would die. I managed to get Ubuntu Linux to work on it a little better, but I would not suggest it. It did not work well enough to use, and Ubuntu didn’t have drivers to run the pen or touch screen very well. Ultimately, replacing the battery worked, and I am now enjoying my Surface Pro 4 again!

Ray Sewell - 08/05/18

I would also be very interested to know. Any feedback from your question ?

Julien Krieger -

I have two under my belt now.

First was a broken screen, very difficult getting the screen off without leaving shards of glass attached to the adhesive. Replaced all adhesive with new.

Second was a battery that was expanding lifting the left side of the screen. Since the left side was lifted this made getting it started for easier. Screen came off intact. The speaker wire (Red/Black) is very fragile, I pulled the pins out of the holder when trying to remove. I was able to put them back. I would avoid it if you can as you only have to lift the mother board high enough to get the battery out and back in. There is enough slack, so I would recommend only removing if absolutely necessary. Followed tip to remove and replace thermal paste (Cleaner and paste (~$15). Had to replace the adhesive under the batter, just ran several stripes of the 2mm adhesive that I used for the display.

This site was a great guide.

mike_mcquillan - 25/04/18

Thank you for this teardown and instructions! I just finished repairing my Surface Pro 4 after it sat for a year as a brick when the battery died. (I couldn’t get it to reliably boot up - and stay up - with a bad battery, even when it was plugged in.) I purchased all of the suggested equipment but ended up having to use a razor to shave off some of the aluminum case - near the indentation where the speakers are - in order to get the opening pick under the screen. The pictures were very helpful. Mine had a fan attached to the heat sink on the left side of the device, which meant there were a couple more screws to remove, but otherwise, the teardown was spot on.

Ray Sewell - 08/05/18

Hi friend

Where I can get original battery for my Surface Pro 4?

Please give me link

Many thanks

Andread - 13/05/18

Which part of the screen is the actual touch screen connection? I just did all of this and my touch is off a bit. I touch one place and it moves one other place. The pen isn’t accurate anymore either. My guess is it’s that housed connection on the back of the screen itself? I can take this thing apart again and just try it; just wanted to see if anyone had the exact connections..

Thanks

Ward Anderson - 03/10/18

Kinda strange that they take the hear directly to the battery…. I might be paranoid but it smells a little fishy to me!

Also they should make battery replacements way easier! Surface pros are almost a disposable tablet. I didn’t buy one purely cause of this, but I love them so much!

Chloe Mcholoe - 06/11/18

Super !!! Vielen Dank für die Anleitung. Ich habe mir zwar ein wenig mehr Zeit gelassen aber alles funktioniert ;-) der neue Akku läd wieder und mein Surface Pro 4 läuft wieder. Danke noch mal. Achso und es gab noch gleich eine größere SSD =)

Viele Grüße,

Michael

Michael Krömer - 29/01/19

my pro 4 is not working with the replaced battery, only works when plugged in. please what can i do?

Samuel David - 03/04/19

It was challenging for me to get the contacts in the right place. Aside from that, could be a bad diode. https://www.aonemobiles.com.au/2020/03/m...

vennic - 20/12/20

same here, changed the swollen battery, surface boots only with adapter and windows reports 100% full battery. Is there a calibration tool or something?

Philipp - 26/06/19

Sounds like a bad voltage diode. I had similar problem replacing battery, screen and diode on mine.

Alfredo - 05/08/20

hallo, kann man das Sur face auch zur Reparatur schicken?

Johannes Baumgartner - 14/08/19

I change the battery on mine (twice !!!) and it doesn’t charge the new battery.

However, the old battery is charged when plugged in.

If anyone has any info..

Thanks

WhuzDaMan - 18/09/19

I seem to be having a similar issue. I have yet to find out what is wrong. If you ever find out what is wrong let me know; I have heard it could be a blown resistor but have yet to find one that does not give a voltage readout.

Logan Rocha - 19/09/19

Thanks for tutorial, but I wonder that if I remove battery and only use power adaptor ( while wait a new battery ) , I can use it as a pc ?

Tai Le - 09/10/19

Be careful around the antenna when removing the display. I sheared the antenna sticker in half and needed to wait 30 days for a new antenna (25$).

Otherwise, the repair was very doable once the screen is off. The recommended adhesive (tesa), does make the display sit lower than original, giving the border a slight sharp edge all around. I would recommend a slightly thicker adhesive for reassembly.

Henri - 28/10/19

Hallo,

kann man das Surface auch ohne Akku, nur mit dem Netzteil, betreiben ?

Achim Dresser - 28/07/20

Ja, das geht

Marc Olivier Molinari -

I have purchased and successfully follow the guide to replace my battery. But it seems that i am not able to restore charge amount of time when at 100% it’s only report 1 hour and a half approx.. when on the new battery. Is there any tool or calibration to restore this new battery that I purchased from ifixt to full capacity?.

It look the new battery is original here is what it shows using battery only power:

Description Value

Battery Name X910527

Manufacture Name SMP

Power State Discharging

Current Capacity (in %) 80.4%

Current Capacity Value 26,092 mWh

Full Charged Capacity 32,445 mWh

Designed Capacity 38,152 mWh

Battery Health 85.0%

Voltage 7,896 millivolts

Charge/Discharge Rate -6,480 milliwatts

Chemistry Lithium Ion

Low Battery Capacity (1) 983 mWh

Low Battery Capacity (2) 3,244 mWh

Number of charge/discharge cycles 229

Remaining battery time for the current activity (Estimated) 03:37:46

Full battery time for the current activity (Estimated) 04:30:48

Remaining time for charging the battery (Estimated)

lagarescarlos - 29/07/20

Thanks for this information and useful comments.

I need to add that my Pro4’s heat tube has a cooling fan , so I needed to disconnect the fan cable connector by the power switch connector.

Mikio Kuge - 05/09/20

ahhhh This has been a nightmare trying to perform. The shields are such a pain in the ass!

Matt Faherty - 03/10/20

CAUTION! I completed this process to replace the battery on mine, and there is one IMPORTANT step that should be on this guide. Before removing the battery, a plastic card should be inserted between the battery contacts and the underside of the mainboard to isolate the battery from the contacts on the underside of the mainboard. When I was working the adhesive on the battery contacts from the chassis, the connections crossed and shorted something and burned out the IT8528VG chip. I contacted a repair shop regarding replacement of this part and they said it requires a hot air station to remove and micro soldering to replace. They said they see this common error when repairing. Now my Surface is a paperweight. Please add this crucial step to these instructions.

It is very frustrating to have performed this long, difficult process perfectly, with an intact Surface screen at the end, only to have irreparably destroyed it because of one important missing step.

Kyle Wagner - 11/11/20

This can happen because of a blown battery.

Iam still searching why my pro4 isn't running from the battery only with the power connector.

philip oeh - 27/04/21

Appreciate the guide, this was an absolute pain to replace and I do NOT care for removing a battery as easy to damage as these when they’re mounted with such an obscene amount of adhesive. This guide allowed me to do so regardless, thanks.

SparkWorx - 02/12/20

READ ALL STEPS AND COMMENTS FIRST BEFORE STARTING!!!

My surface would not charge the battery and would go dead if unplugged, then would go dead on reboot unless given a hard restart. New battery fixed the issue.

Step 18 is incomplete without reading the comments first, you could apparently brick your device if you don’t remove the old battery using a step that is not included in the guide. Also the guide gives NO guidance on detaching the battery contact strip from the shell, or how to properly install the new battery, which is odd, considering the title of the article. I (and others) wrote some comments on step 18 that should be helpful. The rest of the guide was great, but as is, incomplete.

vennic - 20/12/20

I recently attempted this repair but with a new battery installed the device now won’t power on. The old battery was severely swollen and despite being as careful as possible I tore the outer foil wrapper and even tore the connector on the battery during removal (the battery did not smoke or seem that it had shorted). Regardless, it’s pretty clear that the device is shorted and is now bricked, right? Is there any remedy or is the motherboard “fried”?

I wish I would have seen the comments on step 18 about putting an insulator (paper) between the old battery and motherboard when removing. This may have saved my device.

Tabaplar - 31/01/21

Just finished replacing the antenna and the battery on Surface Pro4. I highly recommend ignoring the steps to remove the battery without removing the motherboard (mb). Removing the mb is less difficult than trying to get the battery ribbon in and out. As many have learned, you can brick your mb, and, like me not get it aligned properly causing “no battery detected”. After removing the mb, I was able to realign the battery ribbon properly and all worked great. This video is great at removing the mb. Don’t worry about removing the buttons, left speaker, or SSD (they won’t interfere).

Youtube video number: n74Pc_luSGI (How to Take Apart the Microsoft Surface Pro 4)

Once mb is removed, remove the battery, and install the new battery, insuring the battery ribbon is on the plastic locator pin (not in instructions), place adhesive under ribbon to hold in proper place for contacts on the mb.

I purchased these and both work great:

Battery (Amazon ASIN): B08595GYBN

Antenna (Amazon ASIN): B08PV8SZ3R

bncote - 07/02/21

Please add a disclaimer about how to AVOID shorting out the motherboard!!!

Ryan Sicard - 13/02/21

This is some kind of sick joke, right? I just got through this and took out my battery. I do not know how the heck I’m going to get this thing back together.

What’s this paste where the old battery terminal connection was and how the heck am I supposed to get the new battery into place

Nicholas Redding - 21/04/21

Did anyone have to use an adhesive to reseat the screen or did you just reheat the original adhesive?

Scott Evans - 24/04/21

You need new adhesive

philip oeh - 27/04/21

Will a samsung 970 evo plus be fine to replace in the SP4? I know the 970 evo works fine, but just dont know the difference.

quinton -

This worked great for me except I’m now having a problem with my computer not wanting to start up when I have the screen in place. If I hold it by the edges just above the computer, it boots up fine. There must be something touching that shouldn’t and cause it to turn off. Anyone have this problem or have an idea of how I can troubleshoot it?

Marianne Barrier -

I would HIGHLY suggest removing the entire motherboard when performing this repair. It’s just another few screws and a few ribbon cables to take it out, and it will make removing and installing the new battery 10 times easier and allow you to align it properly. The guide is not kidding about the adhesive holding the back of the battery in place - it is very strong! I ended up using a heat gun on the back side of the device (underneath the kickstand) to help soften it a little bit, and an old credit card to help pry the battery out.

Cameron Bunch -

A few thoughts, having done this over the weekend:

First, get yourself one of those sets of three plastic putty knives from the hardware store (the ones that have 3 different sizes). The middle size was the same size as the battery, and made removal of the battery while heating the back of the case a breeze.

Second, remove the tiny screws (two on each side) holding the kickstand to the hinges. It’ll let you fold it all the way back, which makes heating the backside much easier.

Third, while you’re in there, scrape out the copious and ill-applied thermal paste from on and around the CPU dies, and put on something decent. I did, and my Pro 4 is running much cooler now.

Last, TAKE YOUR TIME. I managed to remove and replace my screen without issue, but it took me a bit more than two hours to get it removed, and then remove the adhesive from the case and the back of the screen. I started in the upper-right corner, used the iFixIt Jimmy, and kept the heat gun around the bezel only, just slightly ahead of the Jimmy

tbldr -

I have a Surface Pro 4 with a swollen battery. actually it’s the second time the battery has swollen. I have a question: Is it possible to remove the battery and just plug the device in whenever I want to use it? Does Surface Pro 4 work without battery?

محمد یوسفی‌شیرازی -

It does work without the battery. I had no problem plugging it in and testing it without the battery connected.

NotABerger _ -

I just finished doing this repair yesterday and I have a few tips for people trying this repair. First of all, when removing the display, be really careful on the sides of the camera assembly, because this is where the antennas are located. These antennas are sandwiched between the adhesive that holds the display on and the frame of the device, so it is very easy to break them when you are opening up the device. I actually did end up breaking one of the antenna “flex cable” style pcb’s, but luckily I didnt break any of the traces and my antennas seem to work fine. Also, test the antennas, and make sure the device is able to charge at least a few percent before gluing the display back in place, as the battery might not be able to charge if the connectors to the battery aren’t all connected. This is a very difficult repair, and it feels like Microsoft tried to make the battery one of the most difficult parts to replace. Getting the display off is hard, but it is only the first step.

NotABerger _ -

It does work without the battery. I had no problem plugging it in and testing it without the battery connected.

NotABerger _ -

hooo, ok that is interested. Thanks for sharing. So the battery case empty ?

Julien Krieger -

Super erklärt und es funktioniert auch!! Schade dass wir so eine Wegwerfgesellschaft geworden sind, aber so kann man als Firma eben Umsatz machen! Top Anleitung!!

Michael Eller -

“No battery detected” after install.. :-(

Sterling Baird -

Habe den Akku erfolgreich getauscht und konnte das Surface anschließend auch wieder starten. Allerdings wird seitdem das Ladekabel (hat vorher einwandfrei funktioniert) nicht mehr erkannt. Jetzt habe ich das Problem dass der Akku nicht geladen wird und auch kein Netzbetrieb möglich ist. Damit ist nun ein neuer Akku drin, benutzen kann ich das Surface aber leider weiterhin nicht :-(. Hat jemand eine Idee was ich ncoh machen könnte?

Dominik -

It’s nuts to me that, knowing full and well that blowing a backlight fuse is so %#*@ easy when accidentally hitting a power on input while servicing the device, that manufacturers willingly make the battery the last thing you can unplug. Great breakdown.

Davey Wavey -

Thanks for the detailed tutorial.

IMHO it’s better to fully remove the motherboard (what I personnaly did), this has the following advantages:

- no shortcircuit risk when ungluing the battery flex-pcb.

- better access to the right side of the battery to remove it.

- easier to precisely stick the flex-pcb on the case after replacing the battery.

nietfou -

Thanks for the tutorial. An excellent presentation on how to carefully access and replace the battery in a Surface Pro 4. I was able to complete this procedure without breaking the display glass and successfully replaced the battery in my old Surface Pro 4 with an iFixIt battery. I used iFixIt tools available from the iFixIt site. The only suggestion I would make would be to use a dental pick to remove the EMI shields from the Surface Pro. The supplied tweezers in the iFixIt tool kit was not strong enough and the tips bent. Also recommend carefully cleaning the glass surface of the display below the camera openings to ensure the cameras have a clear view once all the adhesive is removed, before the display is reattached to the case.

Robert Lusby -

Eine kleine Verbesserung wäre, wenn man ein Foto von der Montage des Mainboards am neuen Display machen könnte.

Ansonsten ist das eine super Anleitung ! Weiter so :)

Tst -

If you prefer to watch a video of disassembly/reassembly, I have successfully completed the whole process ;) You can see it here:

Microsoft Surface Pro 4 - screen bulge fixed, battery replaced, SSD upgraded! (https://www.youtube.com/watch?v=3eEbdCMr...)

So you can see non-broken screen removal and reattachment, motherboard removal, battery replacement, SSD replacement etc. I even managed to keep the screen intact after all was said and done! ;)

And as few people mentioned, avoid temptation to skip motherboard removal unless you know exactly what you’re doing (and if you’re reading this, you’re probably not). It is a bit more hassle to disconnect a bunch of stuff on the motherboard, but it makes it A LOT easier and more importantly SAFER to remove and reinstall the battery. Shorting motherboard is a real thing, and fixing that problem would be a whole lot more difficult than removing the motherboard. So just do it the right way, you will be thankful later ;)

Just Make It - 17/02/22

It was described perfectly but my question is going to be related with what is the max capacity as MAH for the battery of my MSP4 to make the battery life last longer and stronger. I mean is it possible to make it bigger which will be helping us that we will be using it for more hours than before. If it is possible or if there is any other option to do it please just let me know. I do love my MSP4 and I just wanna use it more without the charger I will be able to use it more than 2 -3 hours for each time I turn it on. Even giving me more suggestions will be appropriate for making a new solution for my problem.

Nebil -

Don't do this repair. It really isn't worth it. I managed to get everything done, but I was already replacing a faulty screen and figured "why not replace the battery while I'm in here?!"

Well... why not? Because it's way more work, everything is fiddley and easy to break, and the battery is a PAIN to get out.

Rob Traynere -

I just replaced my battery in my Surface Pro 4. I followed an online replacement video that wasn't iFixit. Now my surface doesn't charge or power on. Reading some comments from others that are looking at the same problem after they changed their batteries, there appears to be a problem with Microsoft using a "Zero Ohm" resister that can be taken out by just lifting the board to remove the old battery. iFixit's video that shows removing the whole motherboard, I think that would have eliminated the problem I am now facing. Something should have been noted with the replacement battery that iFixit supplies, recommending that the entire motherboard be re-moved would have helped in avoiding this potential failure. I am onboard with the whole concept of 'Right To Repair', and the number of people that commented on the iFixit site that had the same scenario problem, makes me think that iFixit wasn't quick enough to acknowledge the problem or simply recommend with a note supplied with the replacement part.

David Laniewicz -

hello, I was replacing the battery. when lifting up the motherboard this thing popped out of somewhere. and have no idea where this should go during assembly—image on the link. can someone please help me out?

https://imageshack.com/i/poQeg9g4j

Aleksandre Akhmeteli -

It is the fixation on the heat dissipation rod from the battery to the CPU near the battery plate, see picture step 30 or the upper screw on step 25. It also happened to me :-).

Josef Lichtscheindl -

A great detailed tear down description.

HOWEVER please note that on my Surface Pro 4 you can't lift the screen up as described as they are too short and it tore one on the ribbon cables! A better way is to lift the screen up just enough to prise off the aluminum covers and disconnect the cable connectors first.

Mike Lagan -

Thanks for this tutorial, really great! I managed to replace the battery and the device works just fine after.

Anyway, everybody talks about sustainability these days. The battery in the MS surface is a great example about how to avoid sustainability and make "one-way" devices... :-/ . I like working with the surface a lot, but the experience of changing the battery leaves a bit of an aftertaste on Microsoft's hardware.

Josef Lichtscheindl - 30/01/23

Mein altes Akku hatte sich 2 Wochen vor der ersten Klausurphase so stark aufgebläht, dass sich das Display in der unteren linken Ecke gelöst hat und ich war von meinem Microsoft Surface Pro 4 angewiesen.

Dank der detaillierten Anleitung mit Bild und Text, konnte ich leichter den Akku mit weiteren Toolkits von iFixit mit einer Wärmeleitpaste wechseln.

Die Tipps waren auch in der Anleitung sehr hilfreich.

Es sind schon 2 Monate nach dem Akku-Wechsel und ich habe bis jetzt keine Probleme feststellen können.

Das einzige (was ich auch verkraften kann) ist, dass mein Tablet nach herunterfahren sich trotzdem entlädt. Ich weiß nicht woran das liegt.

Aber unter Einstellung > System > Strom und Akku sieht man eine ausführliche Information der Akkustände in der letzten 24h.

Man kann sehen wieviel Prozent in der Stunde (z.B. im ausgeschalteten Zustand) entladen wird.

So weiß ich ungefähr wann das Tablet (im ausgeschalteten Zustand) wieder aufgeladen werden muss.

Vielen Dank an dem iFixit-Team😀👍🏼⭐⭐⭐⭐⭐

Kaveh Kazerani -

This was an excellent guide. I was able to replace the battery and it's charging now and no broken or lost parts! For some unknown reason, the Surface could not find the battery the first time I installed it. I did it over and made sure the battery connection was properly located and I bent the motherboard prongs a little for better contact. Not sure which one was the issue but it works now. It was not too difficult to remove the glass since the swollen batteries had completely unfastened the left side of the screen. I used a heat gun and took it easy. The correct labeling and storage of the small screws was easy using a magnetic board. The Ifixit kit had all the needed supplies. I bought a static strap and the magnetic board to make the job easier. Hopefully I can get a few more years out of it. The Surface Pro 4 works really well as a travel computer.

Victor Bertolina -

Spoke too soon. Battery charges to 100% but surface only operates when plugged in with charging cable.

Victor Bertolina -

I had the expanded batteries that made me think screen removal was fairly easy and I was already over the hump. I had not read the warnings about the antenna tape so I was not as delicate there as I should have been. Made it through the disassembly and reassembly. Struggled with one micro connector to the right of the camera bank that I may not have needed to unplug - I don't think it was in the instructions and I don't have any confidence in the way it went back in.

Unit went back together, booted from battery, recognized me (camera works), but now no keyboard/touchpad. Not sure if these keyboards are bluetooth, but I couldn't get it to recognize a bluetooth speaker either. Touch works fine. The pen works fine. Wifi is fine.

Primarily wanted to rescue it as a drawing tablet, and avoid buying an iPad. This may work as a drawing tablet for a bit but it wasn't a pleasant experience and I wouldn't risk it again.

Jeff Oestreich - 03/03/23

Hola. buenas. Hace 1 año se me infló la batería de mi surface pro 4. Hace un año la envié a reparar, pero decidí por diversas circunstancias usarla sin bateria. Ahora quiero ponerle una nueva. Mi pregunta es ¿puedo ponerle alguna otra batería de mayor capacidad?

Muchas gracias.

Hello. hello good. 1 year ago the battery of my surface pro 4 inflated. A year ago I sent it in for repair, but decided for various reasons to use it without a battery. Now I want to put a new one on it. My question is, can I put another battery with a higher capacity?

Thank you very much.

Ruben Quintana - 21/03/23

getting the screen off w/o breaking it or damaging the ribbon cables on either side of the camera are the most difficult parts of this process.

Paul Nozicka -
