Microsoft Surface Pro 5 Einheit aus Einschalttaste/Lautstärkeregler/Linker Lautsprecher austauschen

Klappe die kleinen Sicherungsbügel an den ZIF-Displaysteckern mit einem Spudger hoch.

Ziehe die Displaykabel mit einer Pinzette gerade aus ihren Anschlüssen auf der Displayplatine heraus.

Schiebe ein Plektrum unter die Displayplatine und löse sie aus der Klebeverbindung zur Rückseite des Displays ab.

Entferne die Displayplatine.

Stecke die beiden Displaystecker zuerst ein, bevor du die Displayplatine wieder festklebt, damit sie richtig positioniert wird.

Nur das Display bleibt übrig.

Setze eine der Spitzen einer Pinzette in den Spalt an der Ecke der EMI-Abschirmung über dem Kühlkörper ein.

Heble die Abdeckung soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen. Entferne sie noch nicht.

Wiederhole den letzten Schritt an jeder Ecke der EMI-Abschirmung über dem Kühlkörper.

Entferne die Abschirmung.

Entferne die zehn Torx-Schrauben, mit denen der Kühlkörper befestigt ist:

Fünf 2,6 mm lange T3 Schrauben

Vier 3,3 mm lange T5 Schrauben

Schraube 1

Schraube 2

Schraube 3

Schraube 4

Heble behutsam den Kühlkörper mit dem flachen Ende des Spudgers senkrecht nach oben von der CPU weg.

Entferne die 6 mm Torx T5 Schraube, welche die Kameraleiste mit der Einschalttaste/Lautstärkeregelung/Lautsprecher Einheit verbindet.

Entferne die restlichen drei 4,5 mm Torx T5 Schrauben, welche die Kameraleiste befestigen.

Löse das kleine Flachbandkabel, welches die Kameraleiste an der Hauptplatine anschließt, indem du es mit einer Pinzette hochziehst.

Hebe die Kameraleiste aus dem Gerät.

Entferne die beiden silberfarbenen 4,5 mm Torx T5 Schrauben, welche die Einheit aus Einschalttaste/Lautstärkeregler/Linker Lautsprecher befestigen.

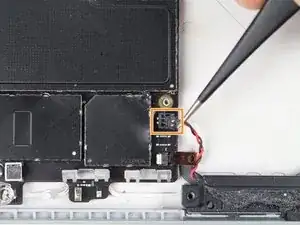

Hebe das kleine Flachbandkabel hoch, welches die Einheit an der Hauptplatine anschließt und löse es ab.

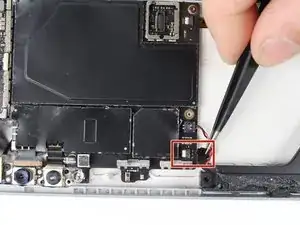

Hebe den Stecker am roten und schwarzen Kabel mit der Pinzette hoch und löse ihn ab.

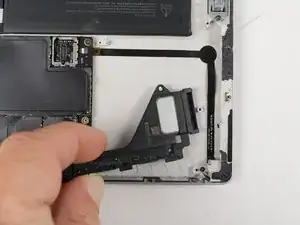

Ziehe die Einheit mit der Hand nach links, hebe sie hoch und entferne sie.
