Einleitung

Diese Anleitung zeigt dir, wie du die Hauptplatine austauschen kannst. Die Hauptplatine ist das zentrale Bauteil eines Tablets, deswegen ist der Austausch etwas aufwändig. Bei dieser Reparatur wurde ein iOpener benutzt, es geht aber auch mit einem Haartrockner oder einem Heißluftgebläse. Beachte die Anleitung für den iOpener.

  1. XIMh4MSksh44pNNd
    XIMh4MSksh44pNNd
    BUbRDHFYJ1XrOduS
    IGYPYU2BFYtiSqNb
    • Klappe die kleinen Sicherungsbügel an den ZIF-Displaysteckern mit einem Spudger hoch.

  2. j3K3PC2SWtrTCNwj
    j3K3PC2SWtrTCNwj
    iXRYKp6GmIcJHUip
    ZSKcipFPNmRUwXYU
    • Ziehe die Displaykabel mit einer Pinzette gerade aus ihren Anschlüssen auf der Displayplatine heraus.

  3. NjWQGwgP12wvrc2x
    NjWQGwgP12wvrc2x
    BImRFqCTYboM2XSF
    PfDgyOLhXJNMXUsQ
    • Schiebe ein Plektrum unter die Displayplatine und löse sie aus der Klebeverbindung zur Rückseite des Displays ab.

  4. 1TMAZDapoXaJrogH
    • Entferne die Displayplatine.

    • Klebe die Displayplatine beim Zusammenbau mit starkenm doppelseitigem Klebeband oder vorgestanzten Klebestreifen wieder fest. Reinige vorher gut die Klebestellen.

    • Stecke die beiden Displaystecker zuerst ein, bevor du die Displayplatine wieder festklebt, damit sie richtig positioniert wird.

  5. vyMI12oyMZcICDRS
    • Nur das Display bleibt übrig.

    Note, on the flex connectors of the new screen are blue strips of protective plastic covering factory applied conductive adhesive. These must be removed and the adhesive must bond to the display board in order for the touch screen digitizer to function reliably.

    Bill Mills -

  6. ZS3ZWfiENUv3SUSh
    ZS3ZWfiENUv3SUSh
    XAYHV1mQxRaXmO1f
    • Setze eine der Spitzen einer Pinzette in den Spalt an der Ecke der EMI-Abschirmung über dem Kühlkörper ein.

    • Heble die Abdeckung soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen. Entferne sie noch nicht.

    • Verbiege die Abschirmung so wenig wie möglich. Du wirst sie beim Zusammenbau wieder benötigen.

    • Achte darauf, dass du bei dieser Arbeit den Akku nicht mit der Pinzette anstichst.

  7. haKGWfQvAjOqcmop
    haKGWfQvAjOqcmop
    BAvJFLQ6cJTZ5kgg
    QtmksxCdQw2RVVAJ
    • Wiederhole den letzten Schritt an jeder Ecke der EMI-Abschirmung über dem Kühlkörper.

  8. HMKTfZaB1RPfuM3D
    • Entferne die Abschirmung.

  9. grkamS26BKkLRpnf
    grkamS26BKkLRpnf
    NdknSlp6ynwrQPlH
    • Entferne die zehn Torx-Schrauben, mit denen der Kühlkörper befestigt ist:

    • Fünf 2,6 mm lange T3 Schrauben

    • Vier 3,3 mm lange T5 Schrauben

    • Drehe die vier Schrauben am Kühlkörper beim Zusammenbau nacheinander in folgender Reihenfolge jeweils eine Umdrehung weit mit einem T3 Torx Schraubendreher kreuzweise fest:

    • Schraube 1

    • Schraube 2

    • Schraube 3

    • Schraube 4

    Just like to add, on my i7, there is a fan in the top left corner and the heat sink is glued to the cover. The cover must be removed using a ph0 x 3 and one T3 (I think that is the sizes)

    Richard Wellesley -

    As the other person commented, mine also had a fan connected to the heatsink. This is present in the version with an Intel Core i7-7660U. It requires removing a T3 and T5 screw and the fan connector. Below is a link to an image showing this step.

    Surface Pro 5 with fan

    Brian T -

    While I do not have the fan present in my i5 version, the copper heat pipe does extend further down on the far left side (as oriented in the picture). There is an additional T3 screw on this arm as well as a small dab of adhesive on the very end.

    Emma Strainis -

  10. FtjL3iHlpcxfUYba
    FtjL3iHlpcxfUYba
    QLsZc6TXW6VPRbMJ
    lPyXn1ZrMJXnGQej

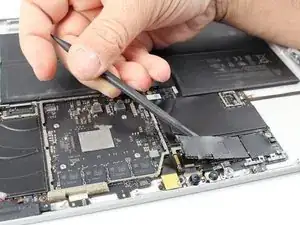

  11. cbvKNWIYZLOaTPiT
    • Heble die Metallabdeckungen über den Steckern an den Flachbandkabeln zu Front- und Rückkamera auf der Hauptplatine mit einem Spudger ab.

  12. tgGShPDQtMVRa1ne

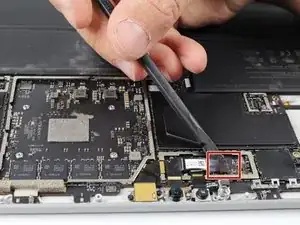

    • Löse das Flachbandkabel der Frontkamera mit dem Spudger von der Hauptplatine.

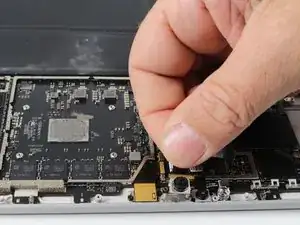

  13. LUaI1PaYdtcpjVTJ
    • Entferne die Frontkamera.

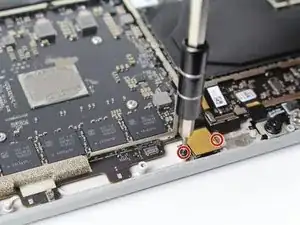

  14. jJINf6RLdmLhFDyJ
    • Entferne die beiden 2,5 mm Torx T5 Schrauben, welche die Rückkamera befestigen.

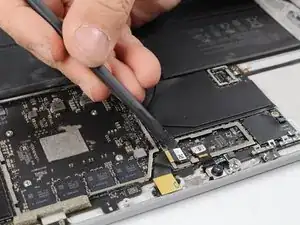

  15. vZ6ZIZolE2skvC4Q
    • Hebe das Flachbandkabel zur Rückkamera mit dem Spudger von der Hauptplatine ab.

  16. lxekJiOUDKHhyEhv
    • Entferne die Rückkamera.

  17. ZViJvhGKMIZpsekJ
    • Hebele die Metallabschirmung über der Hauptplatine mit einem Plastiköffnungswerkzeug oder einem Spudger ab.

  18. xBQjNR6tXTcMZIox
    • Entferne die beiden 3 mm Torx T4 Schrauben vom Halter über den bunten Kabeln.

  19. P3BVeIBvFVJOa5IU
    • Entferne die beiden 3 mm Torx T4 Schrauben, welche die Ladebuchse am gerät festhalten.

  20. vq2BhGnqJG5q6RvP
    • Lasse den Stecker am Flachbandkabel zur Ladebuchse mit einem Spudger herausspringen.

  21. YbIXQQfFBg3P2ZyZ
    • Hebe das Flachbandkabel hoch und schiebe den Stecker heraus. Entferne das Flachbandkabel.

  22. NmN4AeZJ5sU5YebF
    • Klappe den Bügel am Stecker des Kabels zur Ladebuchse mit einem Spudger hoch.

  23. v1FChllqGBZs4HMu
    • Fasse den geöffneten Bügel an den Verbindungskabeln zur Ladebuchse an und löse sie, indem du den Bügel zurückziehst.

    • Du musst hier vielleicht etwas kräftiger ziehen.

  24. nPjQksfSP6fCqgCp
    • Entferne die Ladebuchse, indem du den Stecker in Richtung der Akkus ziehst.

    • Sei sorgfältig und ziehe dabei die Kabel nicht aus dem Stecker heraus.

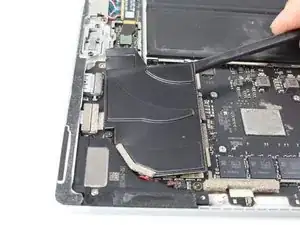

  25. vgOka3rLZSLuBpUb
    vgOka3rLZSLuBpUb
    id2fcURwZ2mTWoZt

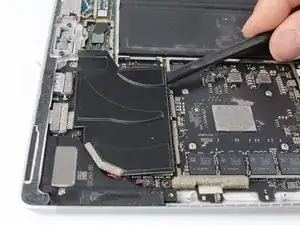

    • Heble die große Metallabdeckung neben dem rechten Lautsprecher mit dem Spudger hoch.

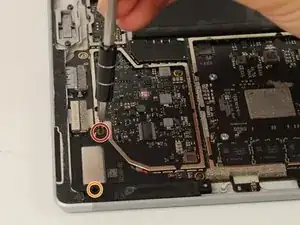

  26. 6DhwMLYwMdZrAkWg
    • Entferne die 3 mm Torx T4 Schraube

    • Entferne die 6 mm Torx T5 Schraube.

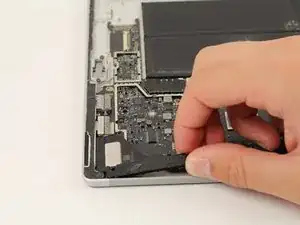

  27. CGStKpyIWPhsDTxR
    • Hebe den rechten Lautsprecher hoch, ziehe dabei aber nicht das Kabel heraus, mit dem er immer noch angeschlossen ist.

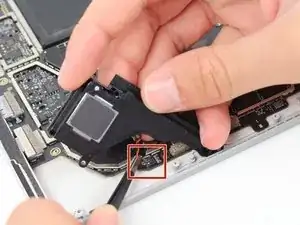

  28. LVDbVbJsUoxOXAI1
    • Fasse das rote und schwarze Kabel unten mit einer Pinzette an.

    • Hebe das rote und schwarze Kabel aus dem Anschluss heraus.

  29. YkpakeTRRIGfVhqE

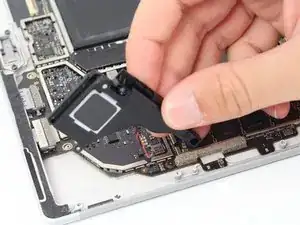

    • Entferne den rechten Lautsprecher aus dem Gerät.

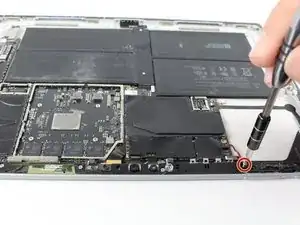

  30. M1Y4EKDKOwXsUdJq
    • Entferne die 6 mm Torx T5 Schraube, welche die Kameraleiste mit der Einschalttaste/Lautstärkeregelung/Lautsprecher Einheit verbindet.

  31. TGPFRVHSTCZrDLcw
    • Entferne die restlichen drei 4,5 mm Torx T5 Schrauben, welche die Kameraleiste befestigen.

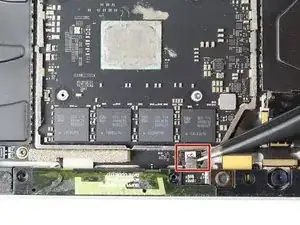

  32. qXfPHjwPdC1PQoFM
    • Löse das kleine Flachbandkabel, welches die Kameraleiste an der Hauptplatine anschließt, indem du es mit einer Pinzette hochziehst.

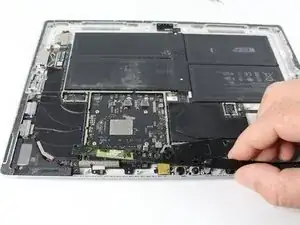

  33. o5LxZnWDAjkLijux
    • Hebe die Kameraleiste aus dem Gerät.

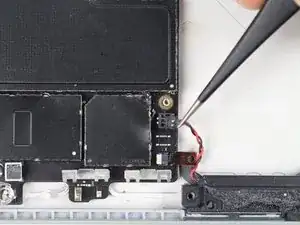

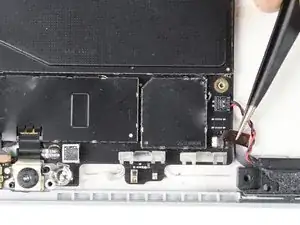

  34. BinWUmQmKY5PB1WF
    BinWUmQmKY5PB1WF
    gTX1g1oMXiHQQl2n
    • Löse den Stecker am roten und schwarzen Kabel und das Flachbandkabel, mit dem die Tasteneinheit an der Hauptplatine angeschlossen ist.

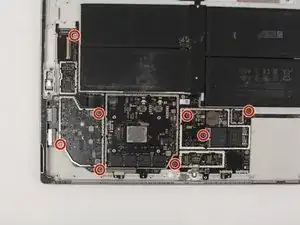

  35. cGWu2FIVOpDYLe5A
    cGWu2FIVOpDYLe5A
    QnmiQnUADoHrCtmt

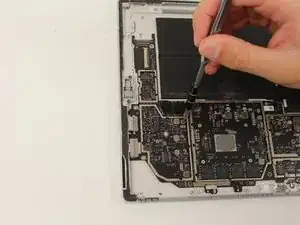

    • Entferne die acht 2,5 mm Torx T3 Schrauben von der Hauptplatine.

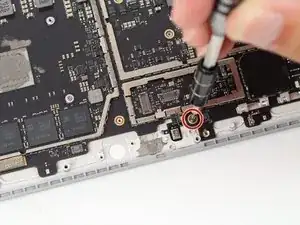

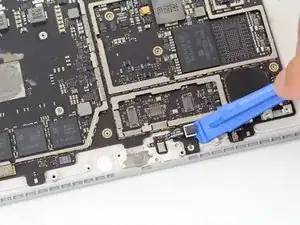

  36. WnS2cLRK4ZUvkD3J
    WnS2cLRK4ZUvkD3J
    dBG22qZkJoAyBTM2
    • Lasse mit einem Plastiköffnungswerkzeug den Stecker, der von der Gehäusekante bis zur Hauptplatine geht, heraus springen.

    • Entferne die einzelne 2,5 mm Torx T3 Schraube von der Hauptplatine.

  37. vT2ZAbY6GjVxwyfG

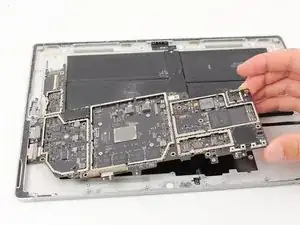

    • Hebe die Hauptplatine mit der Hand hoch und schiebe sie zum Entfernen nach rechts.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
