Microsoft Surface Pro 5 Ladebuchse austauschen

Klappe die kleinen Sicherungsbügel an den ZIF-Displaysteckern mit einem Spudger hoch.

Ziehe die Displaykabel mit einer Pinzette gerade aus ihren Anschlüssen auf der Displayplatine heraus.

Schiebe ein Plektrum unter die Displayplatine und löse sie aus der Klebeverbindung zur Rückseite des Displays ab.

Entferne die Displayplatine.

Stecke die beiden Displaystecker zuerst ein, bevor du die Displayplatine wieder festklebt, damit sie richtig positioniert wird.

Nur das Display bleibt übrig.

Setze eine der Spitzen einer Pinzette in den Spalt an der Ecke der EMI-Abschirmung über dem Kühlkörper ein.

Heble die Abdeckung soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen. Entferne sie noch nicht.

Wiederhole den letzten Schritt an jeder Ecke der EMI-Abschirmung über dem Kühlkörper.

Entferne die Abschirmung.

Entferne die zehn Torx-Schrauben, mit denen der Kühlkörper befestigt ist:

Fünf 2,6 mm lange T3 Schrauben

Vier 3,3 mm lange T5 Schrauben

Schraube 1

Schraube 2

Schraube 3

Schraube 4

Heble behutsam den Kühlkörper mit dem flachen Ende des Spudgers senkrecht nach oben von der CPU weg.

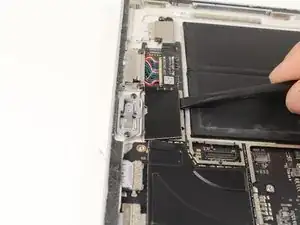

Hebele die Metallabschirmung über der Hauptplatine mit einem Plastiköffnungswerkzeug oder einem Spudger ab.

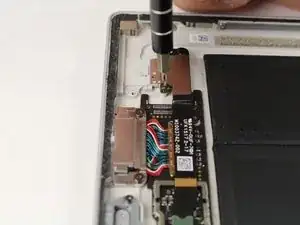

Entferne die beiden 3 mm Torx T4 Schrauben vom Halter über den bunten Kabeln.

Entferne die beiden 3 mm Torx T4 Schrauben, welche die Ladebuchse am gerät festhalten.

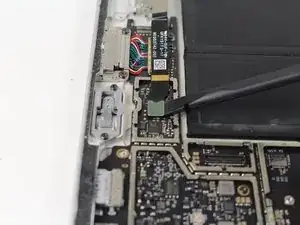

Lasse den Stecker am Flachbandkabel zur Ladebuchse mit einem Spudger herausspringen.

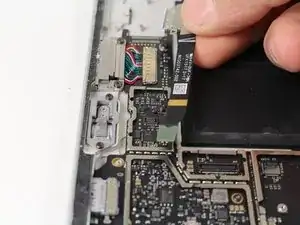

Hebe das Flachbandkabel hoch und schiebe den Stecker heraus. Entferne das Flachbandkabel.

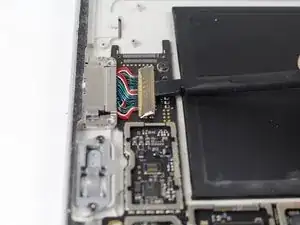

Klappe den Bügel am Stecker des Kabels zur Ladebuchse mit einem Spudger hoch.

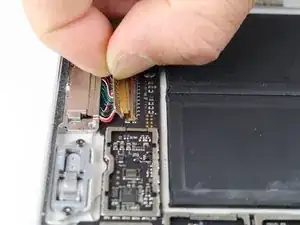

Fasse den geöffneten Bügel an den Verbindungskabeln zur Ladebuchse an und löse sie, indem du den Bügel zurückziehst.

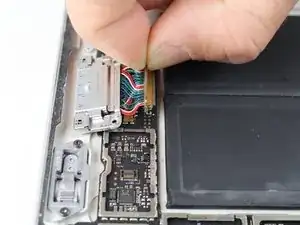

Entferne die Ladebuchse, indem du den Stecker in Richtung der Akkus ziehst.
