Microsoft Surface Pro 6 SurfaceConnect- Anschluss tauschen

Wenn das Displayglas zerbrochen ist, dann überklebe das Glas mit Klebeband, damit die Scherben zusammenbleiben, und du dich nicht so leicht verletzen kannst. Überklebe das Display komplett mit überlappenden durchsichtigen Klebestreifen. Schütze deine Augen mit einer Schutzbrille.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Displaykante des Surface.

Sieh dir genau das Layout der Klebestreifen am Display an:

In diesen Bereichen befinden sich nur Klebestreifen, die problemlos durchgeschnitten werden können.

Displayplatine und Flachbandkabel befinden sich hier nahe an der Kante. Schneide vorsichtig und setze dein Plektrum nicht zu tief ein.

Unter diesem Teil des Displays befinden sich empfindliche Antennenkabel. Folge der Anleitung ganz genau, um sie nicht zu beschädigen. Hier ist der Kleber auch am dicksten.

Setze ein Plektrum in die Öffnung für den Lautsprecher im Display und schiebe es unter das Glas. Drücke das Plektrum nicht in das Lautsprechergitter, es reißt leicht.

Drehe das Plektrum zur Unterkante des Surface hin, so dass es an der Unterkante des Lautsprecherausschnitts entlang läuft.

Schiebe das Plektrum an der rechten Kante des Surface nach unten und durchtrenne so den Kleber unter dem Display.

Lasse das Plektrum in der rechten Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme den iOpener erneut und lege ihn zwei Minuten lang auf die Unterkante des Surface Displays.

Setze ein neues Plektrum in die untere rechte Ecke ein und schiebe es um die Ecke herum zur Unterkante.

Schiebe das Plektrum an der Unterkante des Surface entlang und durchtrenne so den Kleber.

Lasse dieses Plektrum in der Unterkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die linke Kante des Surface Displays.

Setze ein neues Plektrum in die untere linke Ecke ein und schiebe es um die Ecke herum zur linken Kante.

Schiebe das Plektrum an der linken Kante des Surface entlang, um den Displaykleber zu durchtrennen.

Lasse dieses Plektrum in der linken Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die Oberkante des Surface Displays.

Fahre mit dem Plektrum um die linke Ecke und schiebe es an der Oberkante des Surface entlang. Halte 70 mm von der linken Kante entfernt an.

Setze die Spitze eines Plektrums unter das Display, und zwar da, wo du mit dem Schneiden aufgehört hattest. Setze das Plektrum nicht tiefer als die Kante der Einfassung ein.

Drehe das Plektrum vorsichtig nach rechts, und drücke die lange Kante des Plektrums in den Displaykleber unter der Einfassung und durchtrenne so den Kleber. Du darfst das Plektrum nicht an der Kante des Surface entlang schieben.

Wiederhole diese Vorgehensweise (Spitze einsetzen und nach rechst rollen) an der Oberkante des Surface, bis das Plektrum 64 mm von der rechten Kante des Surface entfernt ist.

Wenn du den Kleber über den Antennen durchtrennt hast (22 cm von der linken Kante entfernt), schiebe das Plektrum die restliche Oberkante entlang und um die obere rechte Ecke herum, um den restlichen Kleber zu durchtrennen.

Hebe die Displayeinheit sehr langsam vom Gehäuse des Surface ab. Wenn du irgendeinen Widerstand spürst, halte an und kontrolliere, ob der gesamte Kleber durchtrennt ist.

Benutze ein Plektrum, um etwaigen Kleber zu durchtrennen.

Hebe die Oberkante der Displayeinheit vom Gehäuse weg und schiebe gleichzeitig die Unterkante des Displays näher an die Displaystecker auf der Hauptplatine heran.

Lege das Display mit den Steckern nach oben behutsam auf dem Gehäuse ab. Vermeide es, die Displaykabel zu knicken.

Heble eine Kante der EMI-Abschirmung der Displayplatine mit einem Plektrum hoch.

Wiederhole das an verschiedenen Stellen der Abschirmung, bis sie ganz abgelöst ist.

Hebe die EMI-Abschirmung von der Displayplatine weg und entferne sie.

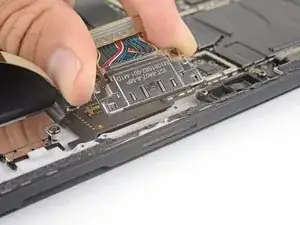

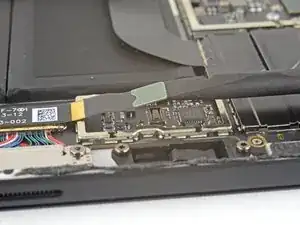

Heble das Verbindungskabel zum Display mit dem flachen Ende des Spudgers gerade nach oben aus seinem Anschluss heraus.

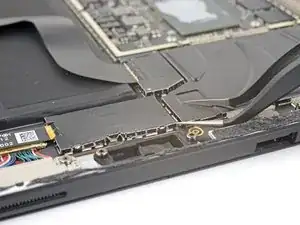

Setze die Spitze einer Pinzette in den Spalt an der EMI-Abschirmung auf dem Stecker des Touchscreens ein.

Heble die EMI-Abschirmung mit der Pinzette soweit wie möglich vom Display weg, ohne sie zu stark zu verbiegen

Wiederhole das an verschiedenen Stellen der Abschirmung, bis sie ganz abgelöst ist.

Ziehe den Rest der Abschirmung vom Stecker des Touchscreens ab und entferne die Abschirmung.

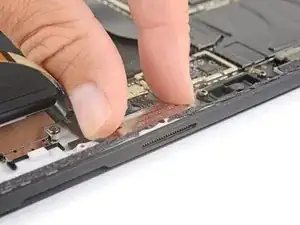

Heble den Stecker des Touchscreens mit der Spudgerspitze gerade nach oben auf seinem Anschluss auf dem Display heraus.

Entferne die Displayeinheit vom Surface.

Setze eine der Spitzen einer abgewinkelten Pinzette in den Spalt an der Ecke der EMI-Abschirmung über dem Kühlkörper ein.

Heble die Abdeckung soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen. Entferne sie noch nicht.

Wiederhole den letzten Schritt an allen Ecken rund um die EMI-Abschirmung über dem Kühlkörper.

Entferne die Abschirmung.

Entferne die zehn Torx Schrauben, mit denen der Kühlkörper befestigt ist:

Sechs 2,6 mm lange T3-Schrauben

Vier 3,3 mm lange T5-Schrauben

Schraube 1

Schraube 2

Schrauben 3

Schrauben 4

Heble den Kühlkörper mit einem Spudger behutsam gerade nach oben von der CPU ab.

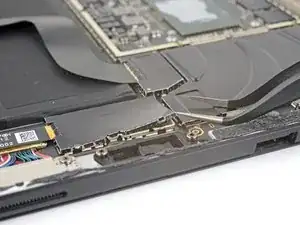

Setze eine der Spitzen einer abgewinkelten Pinzette in den Spalt an der Ecke der EMI-Abschirmung über dem Stecker des microSD-Kartenlesers ein.

Heble die Abdeckung soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen. Entferne sie noch nicht.

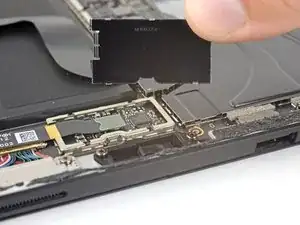

Wiederhole das an verschiedenen Stellen um die Abschirmung herum, bis sie sich abgelöst hat. Entferne die Abschirmung.

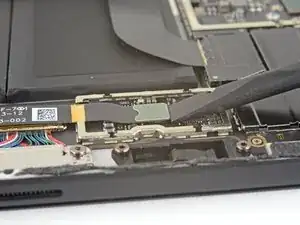

Heble den Stecker des microSD-Kartenlesers mit dem flachen Ende des Spudgers nach oben aus seinem Anschluss auf der Hauptplatine heraus.

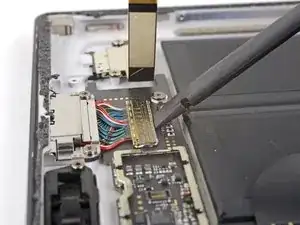

Hebe den Sicherungsbügel über dem Stecker zum SurfaceConnect-Anschluss mit dem flachen Ende des Spudgers hoch.

Schiebe den Stecker zum SurfaceConnect-Anschluss aus seinem Anschluss auf der Hauptplatine heraus.

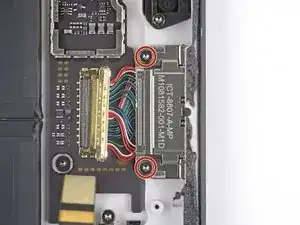

Entferne die beiden 3,7 mm Torx T5 Schrauben, mit denen der SurfaceConnect-Anschluss befestigt ist.

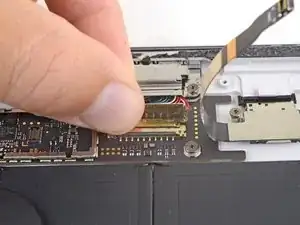

Ziehe den SurfaceConnect-Anschluss behutsam aus Vertiefung im Gehäuse heraus und entferne ihn.
