Einleitung

Folge dieser Anleitung, um den Akku in deinem Microsoft Surface Pro 7 zu ersetzen.

Wenn dein Ask aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Das Risiko, dass das nicht verstärkte und empfindliche Display-Panel bei dieser Prozedur kaputt geht, ist sehr groß. Achte darauf, angemessen Wärme zu verwenden und sei beim Zerschneiden des Klebers extrem vorsichtig. Trage eine Schutzbrille, um dich vor eventuellen Glassplittern zu schützen.

Die Hauptplatine muss nicht unbedingt entfernt werden. In der Anleitung zum Akkutausch wird auch der Ausbau der Hauptplatine gezeigt. Wenn du dich dafür entscheidest, die Hauptplatine drinnen zu lassen, kannst du die Schritte 30-48 überspringen. Achte in diesem Fall darauf:

  • nicht gegen die Hauptplatine zu hebeln

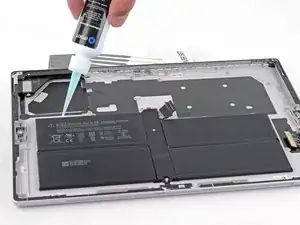

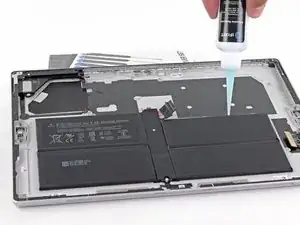

  • das Gerät schräg zu halten, damit sich kein Klebstoffentferner unter der Hauptplatine ansammelt
  1. 4JmlfPFLVqBawGEv
    4JmlfPFLVqBawGEv
    PPhkwOfOiFtcshR4
    ikIUyrFf11YMmX5u
    • Trage während der Reparatur eine Schutzbrille und beschädige das LCD nicht.

    • Wenn das Displayglas zerbrochen ist, dann überklebe das Glas mit Klebeband, damit die Scherben zusammenbleiben, und du dich nicht verletzt.

    • Überklebe das Display komplett mit überlappenden durchsichtigen Klebestreifen.

    • Dadurch bleiben die Scherben zusammen, auch wenn du am Display hebelst und es hochhebst.

    • Befolge die Anleitung so genau wie möglich. Wenn das Glas zerbrochen ist, kann es natürlich trotzdem vorkommen, dass es während der Reparatur weiter splittert. Dann musst du die Splitter mit einem Metallwerkzeuge behutsam herausholen.

  2. 2MBb5NJMaXSPRnhd
    • Schalte dein Surface komplett aus, bevor du mit dem Zerlegen beginnst.

    • Erwärme einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante des Displays.

    • Möglicherweise musst du den iOpener mehrfach neu erhitzen und auflegen, bis das Tablet warm genug ist. Folge den Anweisungen für den iOpener, um ein Überhitzen zu vermeiden.

    • Du kannst auch einen Fön oder eine Heißluftpistole benutzen, aber achte darauf, das Surface nicht zu überhitzen. Das Display und der interne Akku sind beide sehr hitzeempfindlich und können leicht beschädigt werden.

  3. 2pqRudP26IAEgs5F
    • Sieh dir genau das Layout der Klebestreifen am Display an.

    • In diesen Bereichen befinden sich nur Klebestreifen, die problemlos durchgeschnitten werden können.

    • Displayplatine und Flachbandkabel befinden sich hier nahe an der Kante. Schneide vorsichtig und setze dein Plektrum nicht tiefer als 3 mm ein.

    • Unter diesem Teil des Displays befinden sich empfindliche Antennenkabel. Folge der Prozedur in Schritt 13 ganz genau, um sie nicht zu beschädigen. Hier ist der Kleber am dicksten.

    Be prepared; the bluetooth/wifi antennas are adhered to the glass with this very strong tape. You WILL 98% of the time damage them; have another module available that includes the antennas before you attempt this repair as you will damage them if you've never done this repair before. Ive done dozens of these and damage most of them.

    Gregg Stanley -

    For tablets without swollen batteries you can use one of these: https://www.amazon.com/gp/product/B019PX...

    For tablets with swollen batteries, you can use one of these: https://www.amazon.com/220V-300W-Tool-Bl...

    Just be careful that you don't damage the touchscreen by heating one spot too much. Also, the trick is to get the pick against the back of the display above the adhesive.

    David S. -

    I managed to remove the screen successfully without breaking the glass, but I found out I completely sliced through cables underneath the lower portion of the display as I used a razor blade, so be careful!

    Muhammad BahaaElDin -

    Muhammad, if you are still looking at this, what do the antennas connect to> I can't find the antennas on my glass, nor where they would connect to the frame?

    Thomas Hayes -

  4. pAcqsyeboUPlsxM6
    pAcqsyeboUPlsxM6
    N2K3EDeMKEPZpGnF
    • Setze ein Plektrum in die Lautsprecheröffnung im Display und schiebe es zwischen Glas und Lautsprechergitter.

    • Setze das Plektrum nicht tiefer als die schwarze Einfassung am Display ein, da du sonst das LCD beschädigen könntest.

    Note carefully where they start. It is the only place with any sort of access. Razor blade is best. Use picks to hold the top open. Do NOT insert more than a quarter inch ever.

    Thomas Hayes -

  5. 32EyPn1uMHMZxDKL
    32EyPn1uMHMZxDKL
    F5dfxGH5BRjucQLG
    • Drehe das Plektrum in Richtung der Unterkante des Surface, um es unter die untere Kante der Lautsprecheröffnung zu schieben.

  6. 4VZkoRNND6hJiKP4
    4VZkoRNND6hJiKP4
    UmaKyilKleh4q6pn
    • Schiebe das Plektrum an der rechten Kante des Surface nach unten und durchtrenne so den Kleber unter dem Display.

    • Wenn du während der gesamten folgenden Prozedur irgendeinen größeren Widerstand beim Durchschieben des Plektrums spürst, halte an und erwärme den Bereich, an dem du arbeitest, erneut. Wenn du zuviel Druck mit dem Plektrum ausübst, kann das Glas brechen.

    • Lasse das Plektrum in der rechten Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

  7. 4YuOvhmqafVLIfLu
    • Erwärme den iOpener erneut und lege ihn zwei Minuten lang auf die Unterkante des Surface Displays.

    • Eventuell musst du den iOpener mehrfach erwärmen und auflegen, bis das Tablet warm genug ist. Beachte die Anleitung für den iOpener und erhitze nicht zu stark.

    • Du kannst auch einen Fön oder eine Heißluftpistole benutzen, aber achte darauf, das Surface nicht zu überhitzen. Das Display und der interne Akku sind beide sehr hitzeempfindlich und können leicht beschädigt werden.

  8. Auns2NEdTjsT21XR
    Auns2NEdTjsT21XR
    TU3NBSZYXJmjsQtn
    WDiSYwaLyVYytgXK
    • Setze ein neues Plektrum in die untere rechte Ecke ein und schiebe es um die Ecke herum zur Unterkante.

    • Setze das Plektrum nicht tiefer als die schwarze Einfassung an der Seite des Displays ein, da du sonst das LCD beschädigen könntest.

    • Schiebe das Plektrum an der Unterkante des Surface entlang und durchtrenne so den Kleber.

    • Lasse dieses Plektrum in der Unterkante stecken, damit sich der Kleber nicht wieder verbinden kann.

  9. AWvrvekpLvqVK4b1
    • Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die linke Kante des Surface Displays.

    • Möglicherweise musst du den iOpener mehrfach neu erhitzen und auflegen, bis das Tablet warm genug ist. Folge den Anweisungen für den iOpener, um ein Überhitzen zu vermeiden.

    • Du kannst auch einen Fön oder eine Heißluftpistole benutzen, aber achte darauf, das Surface nicht zu überhitzen. Das Display und der interne Akku sind beide sehr hitzeempfindlich und können leicht beschädigt werden.

  10. yHijbyYk1WTEiEJs
    yHijbyYk1WTEiEJs
    ILsQKoTixAOOnNRj
    TNOgxVMiVFEMOBpj
    • Setze ein neues Plektrum in die untere linke Ecke ein und schiebe es um die Ecke herum zur linken Kante.

    • Sei bei den unteren 65 mm auf der linken Seite sehr vorsichtig. Setze dein Plektrum hier nicht tiefer als 3 mm ein. Unter diesem Teil der Einfassung befinden sich die Displaykabel, die leicht beschädigt werden können. Wenn du an dem Bereich mit den Displaykabeln durch bist, setze dein Plektrum nicht tiefer als die Einfassung ein.

    • Schiebe das Plektrum an der linken Kante des Surface entlang, um den Displaykleber zu durchtrennen.

    • Lasse dieses Plektrum in der linken Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

  11. 6QoMKIWsP3b4Xw5D
    • Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die linke Kante des Surface Displays.

    • Der Kleber ist an dieser Kante am dicksten, und möglicherweise musst du den iOpener mehrfach erhitzen und auflegen, um das Tablet warm genug zu bekommen. Folge den Anweisungen zum iOpener, um ein Überhitzen zu vermeiden.

    • Du kannst auch einen Fön oder eine Heißluftpistole benutzen, aber achte darauf, das Surface nicht zu überhitzen. Das Display und der interne Akku sind beide sehr hitzeempfindlich und können leicht beschädigt werden.

  12. eV6KOlOVneRPRpnS
    eV6KOlOVneRPRpnS
    JTN2HdBuk31jpoZJ
    xyC5ZgGdmuMbKXXH
    • Fahre mit dem Plektrum um die linke Ecke und schiebe es an der Oberkante des Surface entlang. Halte 70 mm von der linken Kante entfernt an.

    • Die nächsten 15 cm der Oberkante des Gehäuses sind von der linken und der rechten Antenne bedeckt, die sich zwischen dem Gehäuse und der Einfassung befinden. Folge den nächsten Schritten sehr genau, um zu vermeiden, dass die Antennen beschädigt werden.

  13. sypDK2j4OgUwTxMM
    sypDK2j4OgUwTxMM
    LASIg3VYDYMvQbTv
    HQd1OpjUIsrWX1NF
    • Unter der Oberkante des Displays befinden sich empfindliche Antennenkabel. Folge der Prozedur sehr sorgfältig, um Schäden zu vermeiden.

    • Setze die Spitze eines Plektrums unter das Display, und zwar da, wo du mit dem Schneiden aufgehört hattest. Setze das Plektrum nicht tiefer als die Kante der Einfassung ein.

    • Drehe das Plektrum vorsichtig nach rechts, und drücke die lange Kante des Plektrums in den Displaykleber unter der Einfassung und durchtrenne so den Kleber. Schiebe das Plektrum nicht an der Kante des Surface entlang.

    • Wiederhole diese Vorgehensweise (Spitze einsetzen und nach rechst rollen) an der Oberkante des Surface, bis das Plektrum 64 mm von der rechten Kante des Surface entfernt ist.

    Die WLAN-Antennen sind durch eine Plastikabdeckung geschützt und können nur durch wirklich rohe Gewalt beschädigt werden.

    sdufter -

  14. QKc3LINLCLRcGiTS
    QKc3LINLCLRcGiTS
    cgwLLmnHSKP1HKR1
    fpwX5JbAhwFV1iGZ
    • Wenn du den Kleber über den Antennen durchtrennt hast (22 cm von der linken Kante entfernt), schiebe das Plektrum die restliche Oberkante entlang und um die obere rechte Ecke herum, um den restlichen Kleber zu durchtrennen.

  15. 1RV3mZBHZSUfbvCF
    1RV3mZBHZSUfbvCF
    FvPAPvkAcW5kvlI5
    • Hebe die Displayeinheit sehr langsam vom Gehäuse des Surface ab. Wenn du irgendeinen Widerstand spürst, halte an und kontrolliere, ob der gesamte Kleber durchtrennt ist.

    • Entferne das Display noch nicht, es ist immer noch über zwei Kabel mit dem Motherboard verbunden.

    • Benutze ein Plektrum, um etwaigen Kleber zu durchtrennen.

    • Es kann sein, dass die Streuscheibe des Blitzes aus dem Gehäuse herausfällt. Bewahre sie gut auf und setze sie beim Zusammenbau wieder in den Ausschnitt im Gehäuse ein.

  16. PPX1sTUUQKfitHDG
    PPX1sTUUQKfitHDG
    ZafKS224QedJODMk
    • Achte darauf, eine Pinzette und einen Spudger griffbereite zu haben.

    • Hebe die Oberkante der Displayeinheit vom Gehäuse weg und schiebe gleichzeitig die Unterkante des Displays näher an die Motherboard-Displaystecker heran.

    • Achte darauf, die Display-Flachbandkabel nicht anzuspannen.

    • Halte das Display mit einer Hand fest.

  17. 1RcMZlUgYuHFkZjT
    1RcMZlUgYuHFkZjT
    XdGYJwR4gvgh5JbF
    aeeTtBitJlAIO6AS
    • Drücke mit der Spudgerspitze auf jede Seite des Akkusteckers.

    • Führe dies im Wechsel durch, um den Stecker so vorsichtig aus seinem Anschluss zu lösen.

  18. od2NKIASplBOFM5Z
    od2NKIASplBOFM5Z
    bAU2hw5n4NoEdM3q
    IXLh6x2JrkVVaIkY
    • Ziehe das silberne Klebeband, das den linken Displaykabelstecker bedeckt, mit einer Pinzette zurück.

    • Entferne das Klebeband nicht vom Flachbandkabel.

    • Setze das flache Ende eines Spudgers unter das Klebeband, und heble den Stecker hoch, um ihn vom Motherboard abzutrennen.

    I found that the replacement screen cable does not run the same way as the previous screen and it actually doubles over. Is there a reason for this? Can I get a cable that matches the new screen anywhere?

    Greg Child -

  19. 4KfKJ5qOCKsrJiiu
    4KfKJ5qOCKsrJiiu
    SlXBShinPBEwlGqO
    Apg3iTGWmNNlJhwo
    • Ziehe das silberne Klebeband, das den rechten Displaykabelstecker bedeckt, mit einer Pinzette zurück.

    • Entferne das Klebeband nicht vom Flachbandkabel.

    • Setze das flache Ende eines Spudgers unter das Klebeband, und heble den rechten Displaykabelstecker hoch, um ihn vom Motherboard abzutrennen.

  20. Xl1enLmbDgcgf4fx
    • Entferne die Displayeinheit.

    • Wenn du beim Zusammenbau an diesem Punkt angelangt bist, folge der [lguide|144382|Anleitung zum Austausch des Displayklebers], um die Reparatur zu beenden.

  21. LiZs2GhJLsYq2SZU
    • Benutze einen T3 Torx Schraubendreher, um die vier 2,4 mm Schrauben zu entfernen, mit denen die EMI-Abschirmung befestigt ist.

  22. BlhdCNSODcyyIoNV
    BlhdCNSODcyyIoNV
    hwOEBLjYXcBRsRLJ
    oD3LshbveHmUePmk
    • Ziehe die drei silbernen Klebebandstückchen, mit denen die Motherboard EMI-Abschirmung am kupfernen Kühlkörper befestigt ist, mit einer Pinzette zurück.

    • Diese Klebebandstückchen können auf der Motherboard EMI-Abschirmung belassen werden und müssen nicht komplett entfernt werden.

  23. CQSopkJ6sskTvgNs
    • Um die Motherboard EMI-Abschirmung herum befinden sich kleine Pfeile. Sie zeigen, wo sich die einzelne Klammern befinden, mit denen die Abschirmung am Motherboard befestigt ist.

    • Drücke beim Wiederzusammenbau auf jeden dieser Pfeile, um sicherzustellen, dass die Klammern wieder einrasten.

  24. eiSnvPBekxo3gYGD
    eiSnvPBekxo3gYGD
    OFQp4aHugbiyWdSo
    • Verforme den Akku nicht mit dem Öffnungswerkzeug und stich ihn nicht an.

    • Beginne mit den Klammern beim Akku und benutze ein Opening Tool, um die Motherboard EMI-Abschirmung vorsichtig hochzuhebeln, indem du unter jeden Pfeil gehst, um die Klammern zu lösen.

    • Achte darauf, die EMI-Abschirmung so wenig wie möglich zu verbiegen, da sie wiederverwendet werden muß.

  25. tJNEl4ATnCFNDtKq
    tJNEl4ATnCFNDtKq
    rJCjWWUyjMv6XJSX
    A6b5oEfGYVWcXDyC
    • Öffne alle Klammern um die Motherboard EMI-Abschirmung herum, indem du sie mit dem Opening Tool löst.

    • Achte darauf, die EMI-Abschirmung so wenig wie möglich zu verbiegen, da sie wiederverwendet werden muß.

  26. BXc1lj1CIkDdTRq1
    • Entferne die Motherboard EMI-Abschirmung.

  27. abHCIyjR4Fm3c3ZB
    abHCIyjR4Fm3c3ZB
    lO2XYvvm5uCoBpeG
    FWctBVCq4yfKGUec
    • Löse den mittleren Wärmeleitpad vom kupfernen Kühlköper ab.

    • Die Wärmeleitpads sind leicht verklebt.

    • Wärmeleitpads sind empfindlich und reißen leicht.

  28. GLdCPqxVyeXJsIcY
    GLdCPqxVyeXJsIcY
    hcH3GSqBDpF6V2IS
    • Löse die beiden restlichen Wärmeleitpads vom Kühlkörper ab.

    • Richte den Kupferstreifen auf dem Wärmeleitpad beim Zusammenbau mit dem Kühlköper aus.

    Die Pad´s reißen wirklich sehr sehr leicht… Gibt es eine Seite, wo man Ersatz kaufen kann?

    Johannes Joschke -

    Translated: The pads tear easily, is there a place to get replacements?

    Thomas Hayes -

  29. CytDVmVIZaGMxnC6
    • Benutze einen Schraubendreher, um die folgenden sieben Schrauben zu entfernen, mit denen der Kühlkörper befestigt ist:

    • Vier 3,4 mm T5 Torx Schrauben

    • Drei 2,7 mm T3 Torx Schrauben

  30. OroSmhlNBrNIWxuT
    OroSmhlNBrNIWxuT
    VmLxXK3wPdIcFNrb
    aeBt6ywj5Om4nhXh
    • Hebe den Kühlkörper vorsichtig gerade nach oben vom Gerät ab.

    • Der Kühlköper ist mit Wärmeleitpaste leicht an der CPU festgeklebt.

    • Achte beim Zusammenbau darauf, neue Wärmeleitpaste aufzutragen.

    • Setze die beiden kleinen Löcher an jedem Ende der Kühlkörperrohre auf die entsprechenden Stift im Gehäuse, um sicherzustellen, dass der Kühlkörper gerade ausgerichtet ist.

  31. j42FDM4sOSYUnGH4
    j42FDM4sOSYUnGH4
    lf5viOGBMyhPuSIy
    GIgpogJU1oQGRdSU
    • Benutze ein Opening Tool, um die Kante der EMI-Abschirmung, die den Stecker des microSD Kartenlesers bedeckt, hochzuhebeln und sie vom Motherboard zu entfernen.

    • Achte darauf, die EMI-Abschirmung so wenig wie möglich zu verbiegen, da sie wiederbenutzt werden muss.

  32. ATYoIajphjPOj4Sa
    ATYoIajphjPOj4Sa
    TNnTos34NSwnDPmf
    • Benutze das flache Ende eines Spudgers, um das Flachbandkabel des microSD Kartenlesers anzuheben und abzutrennen.

  33. 4VoMDHUGymrWV2oF
    • Benutze einen T5 Torx Schraubendreher, um die beiden 3,1 mm Schrauben zu entfernen, mit denen der microSd Kartenleser befestigt ist.

    You don't need to remove the microSD card reader; you can gently lift the cable and slightly bend it out of the way enough for the logic board to slide out from underneath it.

    Gregg Stanley -

  34. JWeEMgHHXZXAsi3x
    • Entferne den microSD Kartenleser.

    You don't need to remove the microSD card reader; you can gently lift the cable and slightly bend it out of the way enough for the logic board to slide out from underneath it.

    Gregg Stanley -

  35. NSSClEUXQgkAI2DF
    NSSClEUXQgkAI2DF
    njGcPCDtWhywBINs
    • Benutze das flache Ende eines Spudgers, um die kleine Klappe anzuheben, mit der der Stecker des Surface Connect Anschlusses befestigt ist.

  36. BoJ1lBU6pkkPqLXT
    BoJ1lBU6pkkPqLXT
    qgIwsd1YIssge5MT
    ZsXNYyFR3cEgp1KD
    • Drücke vorsichtig mit der Spudgerspitze auf jede Seite des Akkusteckers.

    • Führe das abwechselnd durch, um den Stecker so langsam und sorgfältig aus seinem Anschluss zu lösen.

  37. SDhFyDQI1XANIGik
    • Benutze einen T5 Torx Schraubendreher, um folgende Schrauben vom rechten Lautsprecher zu entfernen:

    • Eine 6 mm Schraube

    • Eine 3,8 mm Schraube

    From step 26 and on, you will notice that the wifi/bluetooth board has already been removed; this needs to be removed before this step. There e are four P5 screws that need to be removed. Reference my earlier comment at beginning of section; you will MOST LIKELY RUIN THE BLUETOOTH/WIFI strips as they are adhered to the screen and are EXTREMELY difficult to remove without tearing them. Plan on purchasing another module and having it on hand. Ive done dozens of these and have had to replace most of them.

    Gregg Stanley -

    Correction; T4 screws not P5

    Gregg Stanley -

    I also noticed the missing step. This step is covered in another repair guide. See step 28: Microsoft Surface Pro 7 Windows Hello Face Kamera tauschen

    David S. -

  38. kONJRle1wPAKxXi2
    kONJRle1wPAKxXi2
    vPUQtPNiNBOJcJOs
    • Benutze die Spudgerspitze, um vorsichtig den rechten Lautsprecherkabelstecker gerade hochzuheben und ihn vom Motherboard abzutrennen.

    • Gehe sehr sorgsam mit den Lautsprecherkabeln um, sie sind empfindlich.

  39. eDEiM1mARmypiWLr
    eDEiM1mARmypiWLr
    5Y4IeVLQpMNIqWOw
    aQXwvoobxfrC1dyI
    • Fasse den rechten Lautsprecher am Ende bei der Oberkante und hebe ihn leicht an.

    • Ziehe den Lautsprecher horizontal aus dem Gehäuse und entferne ihn.

  40. j3QUSV42ZERdsnRf
    j3QUSV42ZERdsnRf
    lcPkQPPAPuTANVR1
    2n2Lp2neIxVTh1QI
    • Benutze das flache Ende des Spudgers, um alle drei Kamerastecker hochzuhebeln und vom Motherboard abzutrennen.

  41. XCfqHJm1S1VHn3dQ
    XCfqHJm1S1VHn3dQ
    ZvjV2EFRefsVia1K
    • Entferne die beiden 2,6 mm Schrauben mit denen die Rückkamera befestigt ist, mit einem T3 Torx Schraubendreher.

    • Entferne die Rückkamera.

  42. v3SuXKHZHpneYUxb
    v3SuXKHZHpneYUxb
    NKfiFgwcb4f6tWuO
    • Benutze eine Pinzette, um das Antennenkabel abzutrennen, das die Flachbandkabel der Frontkamera bedeckt.

    • Schiebe das Antennenkabel aus dem Weg.

  43. DRdV2SmIppFHvFZN
    DRdV2SmIppFHvFZN
    ixCd5XCbOuAZDORl
    • Entferne die beiden Frontkameras.

    • Die Kameras sind leicht festgeklebt. Benutze ein Plektrum, um sie von unten her hochzuhebeln, falls nötig.

  44. G4HunMUGEAhWKELL
    G4HunMUGEAhWKELL
    IVYowAUSwn3KY6ds
    ttHGJkCcDGxXDTcK
    • Benutze das flache Ende eines Spudgers, um den weißen Verriegelungsbügel aus Kunststoff am ZIF-Verbinder in der linken oberen Ecke des Motherboards hochzuklappen

    • Achte darauf, an der Klappe mit dem Scharnier zu hebeln und nicht am Stecker selbst.

    • Ziehe das Kabel mit deinen Fingern oder einer Pinzette heraus.

  45. XxWldeW6kydHg3gl
    XxWldeW6kydHg3gl
    GUPRCrQFYTnBh1CP
    spHvQCAi3rXWZeLE
    • Schiebe das flache Ende des Spudgers vorsichtig zwischen die Lautsprecherkabel und das Motherboard, bis es am Stecker ist.

    • Heble den Stecker gerade nach oben, um ihn vom Motherboard abzutrennen.

    • Sei sehr vorsichtig, die Lautsprecherkabel sind empfindlich.

    • Setze den neuen Lautsprecherkabelstrang beim Zusammenbau auf den Stecker auf dem Motherboard und drücke ihn vorsichtig gerade mit dem Finger nach unten, um ihn wieder zu verbinden.

  46. RVDDYTCQINjTWib5
    RVDDYTCQINjTWib5
    6hDRjuKJArZrApY2
    yRTUxedjO21YWecb
    • Klappe den weißen Verriegelungsbügel aus Kunststoff am ZIF-Verbinder in der unteren linken Ecke des Motherboards mit dem flachen Ende des Spudgers hoch.

    • Achte darauf, am Bügel zu hebeln und nicht am Stecker selbst.

    • Ziehe das Kabel mit den Fingern oder einer Pinzette heraus.

  47. wGOwvu4UWi1NhuQc
    wGOwvu4UWi1NhuQc
    UccppAstxY4rFr6Q
    k4CiBpZDn65rUWKj
    • Klappe den schwarzen Verriegelungsbügel aus Kunststoff am ZIF-Verbinder unten in der Mitte des Motherboards mit dem flachen Ende des Spudgers hoch.

    • Achte darauf, am Bügel zu hebeln und nicht am Stecker selbst.

    • Ziehe das Kabel mit den Fingern oder einer Pinzette heraus.

    • Um ZIF-Stecker wieder zu verbinden, muss der Stecker bis zur weißen Linie eingeschoben und dann der Verriegelungsbügel geschlossen werden.

  48. MNXDiOBNUwcZhccY
    • Entferne die drei Torx T3 Schrauben, mit denen das Motherboard befestigt ist:

    • Zwei 2,4 mm Schrauben

    • Eine 2,3 mm Flanschschraube

  49. nUl4cHWuWmwuNQca
    nUl4cHWuWmwuNQca
    yjf6HWCJZRKTTwZP
    6yscZEAcRkHXAhXM
    • Fasse das Motherboard an der linken Kante und hebe es etwa 5 cm an.

    • Ziehe das Motherboard vorsichtig unter der rechten Kante des Surface heraus.

    • Achte darauf, dass sich das Motherboard nicht an irgendwelchen Kabeln verhakt.

    • Entferne das Motherboard.

    • Setze beim Zusammenbau zuerst die rechte Kante des Motherboards an ihren Platz, bevor du die linke Kante ablegst. Achte darauf, dass die Anschlüsse korrekt ausgerichtet sind, und dass unten drunter keine Kabel eingeklemmt sind.

  50. I2oTfOqeJXYcRGDi
    I2oTfOqeJXYcRGDi
    KXxNj16DfUMLuejB
    WBSLDY6chDSGblp2

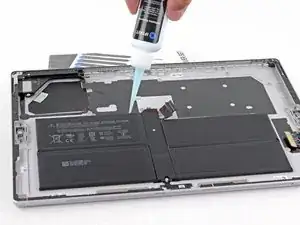

    • Hebe die Oberkante des Surface ein paar Zentimeter hoch und stütze sie ab, sodass das Surface schräg steht.

    • Träufle etwas Klebstoffentferner oder hochkonzentrierten Isopropylalkohol (mind. 90%) an der Oberkante unter den Akku.

    • Wenn du Klebstoffentferner benutzt, folge zuerst diesen Schritten zur Vorbereitung.

    • Lasse den Klebstoffentferner 2 - 3 Minuten lang einwirken, bevor du weitermachst.

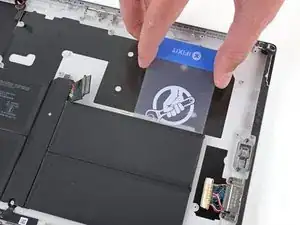

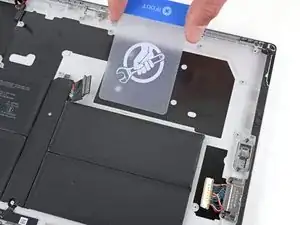

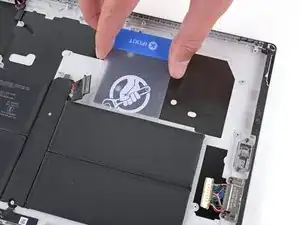

  51. mDtT3m3DCx3moDsi
    mDtT3m3DCx3moDsi
    Di6dVeRmHnvexKvY
    KgSbD4LWpKnGLIPN
    • Achte darauf, den Akku nicht mit deinen Werkzeugen zu beschädigen oder zu verbiegen. Aus einem beschädigten oder verbogenen Akku können gefährliche Chemikalien austreten, und er kann sich entzünden oder sogar explodieren.

    • Schiebe eine Kunststoffkarte unter die rechte Seite der Oberkante des Akkus.

    • Wenn du hierbei irgendeinen größeren Widerstand spürst, halte an und benutze etwas mehr Klebstoffentferner und lasse ihn einwirken.

    • Schiebe die Karte von Seite zu Seite unter die obere rechte Akkuzelle und schneide so den Kleber darunter auf.

    I put the isoproply alcohol in from the top and the bottom. I had to add more twice. These batteries are heavily glued!

    Thomas Hayes -

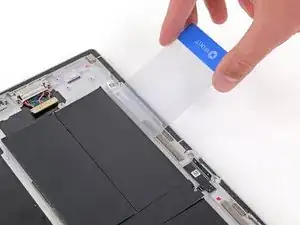

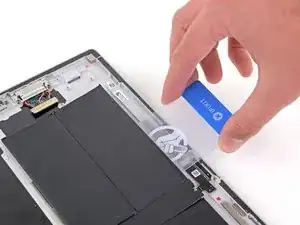

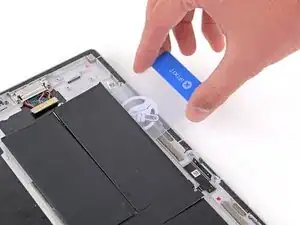

  52. kFd4RqQVmCYmiItt
    kFd4RqQVmCYmiItt
    kuwNKmXBCXYxUniU
    SFcFeVC3Kg2PRASS
    • Schiebe die Kunststoffkarte unter die rechte Seite der Unterkante des Akkus.

    • Schiebe die Karte von Seite zu Seite unter die untere rechte Akkuzelle und schneide so den Kleber darunter auf.

    • Wiederhole die vorherigen beiden Schritte auf der linken Seite des Akkus, um die beiden linken Zellen vom Kleber abzulösen.

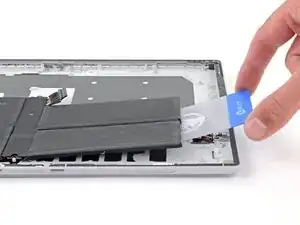

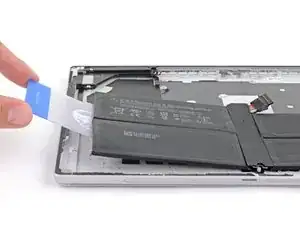

  53. hyyEEYx1pYWyf4ai
    hyyEEYx1pYWyf4ai
    eGJetMg1QapTVF6D
    tZvPRFDufnWUp3Lm
    • Hebe jede Seite des Akkus mit einer Kunststoffkarte an und achte darauf, dass der Kleber vom Akku abgelöst ist.

    • Hebe den Akku vorsichtig aus dem Gehäuse.

    • Verwende den Akku nach dem Ausbau nicht mehr, da er ein potentielles Sicherheitsrisiko darstellt. Ersetze ihn durch einen neuen Akku.

    • Folge beim Zusammenbau dieser Anleitung, um den alten Kleber vollständig zu entfernen und neue Klebestreifen mithilfe einer vorgestanzten Klebekarte einzusetzen.

Abschluss

Für eine optimale Leistung, solltest du deinen Akku nach Abschluss dieser Anleitung kalibrieren.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Versuche es mit einigen grundsätzlichen Lösungsvorschlägen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Sam Omiotek

Mitglied seit: 25/02/19

59342 Reputation

Ein Kommentar

I have 17 surface pros that I need this done to. Can you recommend a repair facility?

Joseph Assa -
