Microsoft Surface Pro 7 Kabel zu den Lautstärke- und Einschalttasten tauschen

Wenn das Displayglas zerbrochen ist, dann überklebe das Glas mit Klebeband, damit die Scherben zusammenbleiben, und du dich nicht verletzt.

Überklebe das Display komplett mit überlappenden durchsichtigen Klebestreifen.

Befolge die Anleitung so genau wie möglich. Wenn das Glas zerbrochen ist, kann es natürlich trotzdem vorkommen, dass es während der Reparatur weiter splittert. Dann musst du die Splitter mit einem Metallwerkzeuge behutsam herausholen.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante des Displays.

Sieh dir genau das Layout der Klebestreifen am Display an.

In diesen Bereichen befinden sich nur Klebestreifen, die problemlos durchgeschnitten werden können.

Displayplatine und Flachbandkabel befinden sich hier nahe an der Kante. Schneide vorsichtig und setze dein Plektrum nicht tiefer als 3 mm ein.

Unter diesem Teil des Displays befinden sich empfindliche Antennenkabel. Folge der Prozedur in Schritt 13 ganz genau, um sie nicht zu beschädigen. Hier ist der Kleber am dicksten.

Setze ein Plektrum in die Lautsprecheröffnung im Display und schiebe es zwischen Glas und Lautsprechergitter.

Drehe das Plektrum in Richtung der Unterkante des Surface, um es unter die untere Kante der Lautsprecheröffnung zu schieben.

Schiebe das Plektrum an der rechten Kante des Surface nach unten und durchtrenne so den Kleber unter dem Display.

Lasse das Plektrum in der rechten Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme den iOpener erneut und lege ihn zwei Minuten lang auf die Unterkante des Surface Displays.

Setze ein neues Plektrum in die untere rechte Ecke ein und schiebe es um die Ecke herum zur Unterkante.

Schiebe das Plektrum an der Unterkante des Surface entlang und durchtrenne so den Kleber.

Lasse dieses Plektrum in der Unterkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die linke Kante des Surface Displays.

Setze ein neues Plektrum in die untere linke Ecke ein und schiebe es um die Ecke herum zur linken Kante.

Schiebe das Plektrum an der linken Kante des Surface entlang, um den Displaykleber zu durchtrennen.

Lasse dieses Plektrum in der linken Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme erneut deinen iOpener und lege ihn zwei Minuten lang auf die linke Kante des Surface Displays.

Fahre mit dem Plektrum um die linke Ecke und schiebe es an der Oberkante des Surface entlang. Halte 70 mm von der linken Kante entfernt an.

Setze die Spitze eines Plektrums unter das Display, und zwar da, wo du mit dem Schneiden aufgehört hattest. Setze das Plektrum nicht tiefer als die Kante der Einfassung ein.

Drehe das Plektrum vorsichtig nach rechts, und drücke die lange Kante des Plektrums in den Displaykleber unter der Einfassung und durchtrenne so den Kleber. Schiebe das Plektrum nicht an der Kante des Surface entlang.

Wiederhole diese Vorgehensweise (Spitze einsetzen und nach rechst rollen) an der Oberkante des Surface, bis das Plektrum 64 mm von der rechten Kante des Surface entfernt ist.

Wenn du den Kleber über den Antennen durchtrennt hast (22 cm von der linken Kante entfernt), schiebe das Plektrum die restliche Oberkante entlang und um die obere rechte Ecke herum, um den restlichen Kleber zu durchtrennen.

Hebe die Displayeinheit sehr langsam vom Gehäuse des Surface ab. Wenn du irgendeinen Widerstand spürst, halte an und kontrolliere, ob der gesamte Kleber durchtrennt ist.

Benutze ein Plektrum, um etwaigen Kleber zu durchtrennen.

Hebe die Oberkante der Displayeinheit vom Gehäuse weg und schiebe gleichzeitig die Unterkante des Displays näher an die Motherboard-Displaystecker heran.

Halte das Display mit einer Hand fest.

Drücke mit der Spudgerspitze auf jede Seite des Akkusteckers.

Führe dies im Wechsel durch, um den Stecker so vorsichtig aus seinem Anschluss zu lösen.

Ziehe das silberne Klebeband, das den linken Displaykabelstecker bedeckt, mit einer Pinzette zurück.

Setze das flache Ende eines Spudgers unter das Klebeband, und heble den Stecker hoch, um ihn vom Motherboard abzutrennen.

Ziehe das silberne Klebeband, das den rechten Displaykabelstecker bedeckt, mit einer Pinzette zurück.

Setze das flache Ende eines Spudgers unter das Klebeband, und heble den rechten Displaykabelstecker hoch, um ihn vom Motherboard abzutrennen.

Entferne die Displayeinheit.

Wenn du beim Zusammenbau an diesem Punkt angelangt bist, folge der [lguide|144382|Anleitung zum Austausch des Displayklebers], um die Reparatur zu beenden.

Benutze einen T3 Torx Schraubendreher, um die vier 2,4 mm Schrauben zu entfernen, mit denen die EMI-Abschirmung befestigt ist.

Ziehe die drei silbernen Klebebandstückchen, mit denen die Motherboard EMI-Abschirmung am kupfernen Kühlkörper befestigt ist, mit einer Pinzette zurück.

Um die Motherboard EMI-Abschirmung herum befinden sich kleine Pfeile. Sie zeigen, wo sich die einzelne Klammern befinden, mit denen die Abschirmung am Motherboard befestigt ist.

Beginne mit den Klammern beim Akku und benutze ein Opening Tool, um die Motherboard EMI-Abschirmung vorsichtig hochzuhebeln, indem du unter jeden Pfeil gehst, um die Klammern zu lösen.

Öffne alle Klammern um die Motherboard EMI-Abschirmung herum, indem du sie mit dem Opening Tool löst.

Entferne die Motherboard EMI-Abschirmung.

Löse den mittleren Wärmeleitpad vom kupfernen Kühlköper ab.

Löse die beiden restlichen Wärmeleitpads vom Kühlkörper ab.

Benutze einen Schraubendreher, um die folgenden sieben Schrauben zu entfernen, mit denen der Kühlkörper befestigt ist:

Vier 3,4 mm T5 Torx Schrauben

Drei 2,7 mm T3 Torx Schrauben

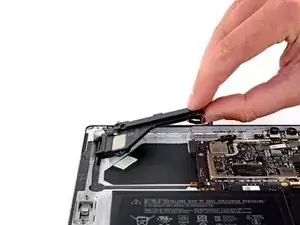

Hebe den Kühlkörper vorsichtig gerade nach oben vom Gerät ab.

Setze die beiden kleinen Löcher an jedem Ende der Kühlkörperrohre auf die entsprechenden Stift im Gehäuse, um sicherzustellen, dass der Kühlkörper gerade ausgerichtet ist.

Klappe den weißen Kunstoff-Sicherungsbügel am ZIF-Anschluss in der oberen linken Ecke der Hauptplatine mit dem flachen Ende des Spudgers hoch.

Ziehe das Kabel mit den Fingern oder einer Pinzette heraus.

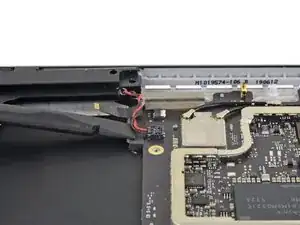

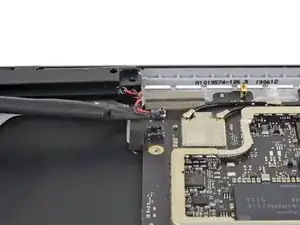

Schiebe einen Spudger vorsichtig so zwischen die Lautsprecherkabel und die Hauptplatine, dass er mit dem flachen Ende am Stecker anliegt.

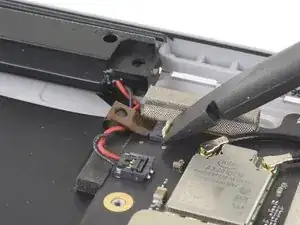

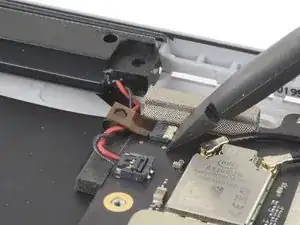

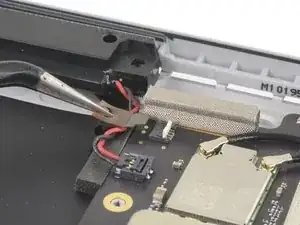

Heble den Stecker behutsam mit dem Spudger senkrecht nach oben, bis er von der Hauptplatine abgetrennt ist.

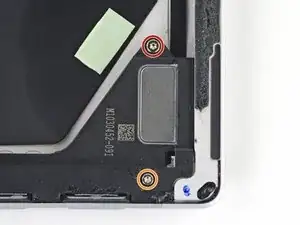

Entferne folgende Torx T5 Schrauben vom linken Lautsprecher:

Eine 6 mm Schraube

Eine 4 mm Schraube

Fasse den Lautsprecher am Ende der Oberkante an und hebe ihn leicht hoch.

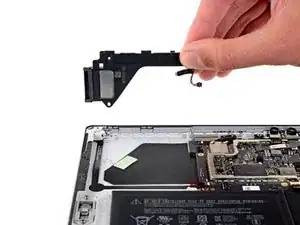

Ziehe den Lautsprecher waagrecht aus dem Gehäuse heraus.

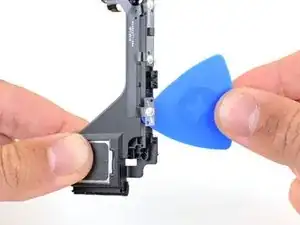

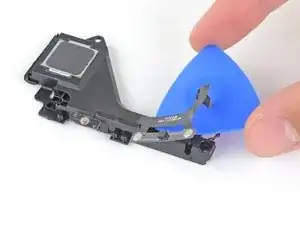

Schiebe vorsichtig ein Plektrum unter die Einschalttaste und heble nach oben, bis sie sich vom linken Lautsprecher löst.

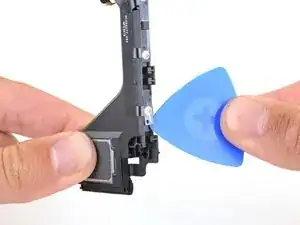

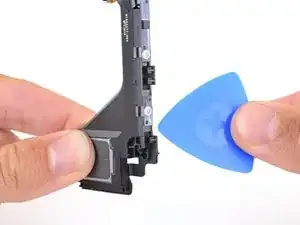

Wiederhole das Verfahren für die beiden Lautstärketasten.

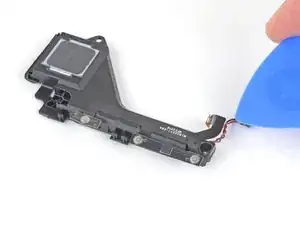

Wenn alle Tasten vom Lautsprecher abgelöst sind, dann schiebe behutsam ein Plektrum unter die restlichen Flachbandkabel und löse sie vom Lautsprecher ab.

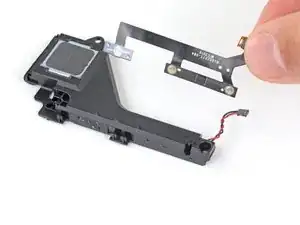

Entferne das Kabel zu den Lautstärke- und Einschalttasten.
