Microsoft Surface Pro X Akku tauschen

Klappe den Standfuß bis zu einem Winkel von 90° auf, so dass er senkrecht zum Display des Surface steht. Je weiter du das Scharnier öffnest, umso leichter kannst du an die Abdeckung der SSD und der SIM-Karte gelangen.

Setze ein SIM-Kartenauswurfswerkzeug oder eine aufgebogene Büroklammer in die kleine Öffnung in der unteren rechten Ecke der Abdeckung über der SIM-Karte und der SSD. Diese findest du nahe der unteren rechten Ecke des Surface.

Drücke fest darauf, bis sich die Abdeckung öffnet.

Hebe die Abdeckung der SIM-Karte und der SSD hoch und entferne sie vom Surface.

Die SSD ist mit einer einzelnen 2,4 mm Torx T3 Schraube befestigt. Drehe sie heraus.

Hebe die SSD mit deinem Finger oder einem Spudger so hoch, dass sie von den Kanten der Vertiefung frei kommt.

Ziehe die SSD behutsam aus ihrem Anschluss heraus.

Wenn das Displayglas zerbrochen ist, dann überklebe das Glas mit Klebeband, damit die Scherben zusammenbleiben und du dich nicht so leicht verletzen kannst.

Überklebe das Display komplett mit überlappenden durchsichtigen Klebestreifen.

Folge der Anleitung so genau wie möglich. Wenn das Glas zerbrochen ist, kann es trotzdem weiter brechen. Eventuell benötigst du ein Metallwerkzeuge, um die Splitter abzulösen.

Lege das Tablet mit der Bildschirmseite zu dir.

Bringe neben der rechten Lautsprecheröffnung einen Saugheber auf das Display an.

Lege deine Hand während des Hochhebens nahe am Saugheber auf das Display.

Ziehe den Saugheber nach oben, bis ein Spalt zwischen dem Display und dem Rahmen entstanden ist.

Setze ein Plektrum 2 mm tief in den Spalt ein. Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein zweites Plektrum in den Spalt zwischen Display und Rahmen ein.

Schiebe das Plektrum entlang der rechten Kante des Surface nach unten und trenne den Displaykleber auf.

Lasse das Plektrum in der rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum in die rechte untere Ecke ein und schiebe es um die Ecke herum zur Unterkante hin.

Schiebe das Plektrum an der Unterkante des Surface entlang und trenne den Displaykleber auf.

Lasse das Plektrum in der Unterkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum in die linke untere Ecke und schiebe es um die Ecke herum zur linken Kante hin.

Schiebe das Plektrum an der linken Kante des Surface entlang und trenne den Displaykleber auf.

Lasse das Plektrum in der linken Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum in die linke obere Ecke und schiebe es um die Ecke herum zur Oberkante hin.

Schiebe das Plektrum an der Oberkante des Surface entlang und trenne den Displaykleber auf.

Hebe das Display an der Oberkante an, so dass es in einem Winkel von 30° zum Rahmen steht.

Halte das Display so, dass seine Unterkante in der Mitte des Rahmens liegt und dabei rechtwinklig zu ihm steht.

Kippe das Display um 90°, so dass es mit dem Glas nach unten auf dem Rahmen liegt.

Hebe die Ecke hoch und löse sie vom Display ab.

Wiederhole den vorherigen Schritt an der unteren rechten Ecke.

Entferne die Abschirmung des Displaykabels vom Display.

Setze die Spudgerspitze unter die rechte Seite des Steckers am Displaykabel.

Hebe den Stecker an der rechten Seite hoch, bis er aus dem Anschluss am Display herauskommt.

Wiederhole den vorigen Schritt an der linken Seite des Steckers am Displaykabel, so dass er ganz vom Display abgetrennt ist.

Entferne das Display vom Rahmen.

Entferne das Lautsprechergitter.

Wiederhole diesen Vorgang beim zweiten Lautsprechergitter.

Schneide mit einem Plektrum den Kleber unter dem Gitter auf.

Entferne das Lautsprechergitter.

Wiederhole diesen Vorgang beim zweiten Lautsprechergitter.

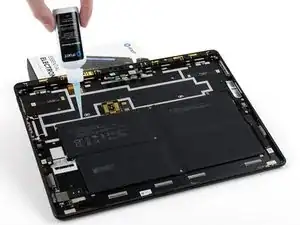

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) auf den Kleber.

Schabe den Kleber mit einem Wattestäbchen oder dem flachen Ende des Spudgers ab.

Wische alle Kleberreste mit einem fusselfreien Tuch oder etwas Filterpapier weg.

Lasse die Klebestellen erst gut trocknen, bevor du Ersatzkleber anbringst.

Bringe neue Klebestreifen oder vorgestanzte Klebestreifen an den alten Klebestellen an.

Hebe den Aufkleber auf dem Kühlkörper an der Kante an, die Nähe an der Unterkante des Surface liegt.

Hebe den Aufkleber in der Mitte an.

Hebe eine der noch festklebenden Seiten des Aufklebers auf dem Kühlkörper an.

Wiederhole das auf der anderen Seite. Der Aufkleber sollte nun ganz abgelöst sein.

Entferne den Aufkleber.

Hebe einen der vier kleinen schwarzen Aufkleber über den Schrauben in der Mitte des Kühlkörpers mit einem Öffnungswerkzeuge an der Kante hoch.

Löse den Aufkleber über der Schraube am Kühlkörper mit einer stumpfen Pinzette ab.

Wiederhole das bei den anderen drei Aufklebern.

Entferne die vierzehn Schrauben, mit denen der Kühlkörper befestigt ist:

Acht 2,2 mm Torx T3 Schrauben

Eine 2 mm Torx T3 Schraube

Eine 3,2 mm Torx T3 Schraube

Vier 2,5 mm Torx T6 Schrauben

Setze ein Plektrum an der Unterkante des Kühlkörpers, direkt links vom Displaykabel, etwa 2 mm tief unter den Kühlkörper ein.

Schiebe das Plektrum nach links zum Wärmeleitrohr hin, bis sich der Kühlkörper von der CPU löst.

Klappe den Kühlkörper von der Unterkante her hoch, so dass er in einem Winkel von etwa 10° zum Rahmen steht.

Drehe den Kühlkörper etwa 10° im Uhrzeigersinn, so dass er von dem Schaumstoffklebestreifen, der das obere linke Schraubenloch bedeckt, abgelöst werden kann.

Entferne den Kühlkörper vom Surface.

Löse den Druckstecker des rechten Lautsprechers mit der Spudgerspitze aus seinem Anschluss heraus.

Schneide die Klebeverbindung des rechten Lautsprecherkabels zum Rahmen mit einem Plektrum auf.

Hebe den Schaumstoffklebestreifen über der oberen rechten Schraube am Lautsprecher mit dem flachen Ende des Spudgers hoch.

Entferne die beiden Schrauben, mit denen der rechte Lautsprecher befestigt ist:

Eine 2,2 mm Torx T3 Schraube

Eine 2,9 mm Torx T6 Schraube

Hebe den rechten Lautsprecher mit dem flachen Ende des Spudgers an der Seite mit dem Kabel gerade soweit hoch, dass du ihn mit den Fingern fassen kannst.

Entferne den rechten Lautsprecher vom Rahmen.

Setze die Spitze einer Pinzette in die Vertiefung in einer der Laschen in der oberen rechten Ecke der Abschirmung über dem Displaykabel.

Hebe die Ecke hoch, bis sie sich vom Rahmen löst.

Setze die Spitze einer Pinzette unter die rechte Seite an der Oberkante der Abschirmung und löse sie vom Rahmen ab.

Wiederhole für die linke Seite der Oberkante.

Setze die Spitze einer Pinzette unter die rechte Seite an der Oberkante der Abschirmung.

Hebe die Oberkante hoch, bis sie sich weiter vom Rahmen ablöst.

Wiederhole an der linken Seite der Oberkante.

Setze die Spitze einer Pinzette unter die obere Seite an der rechten Kante der Abschirmung.

Hebe sie hoch, um den oberen Teil der Abschirmung vom Rahmen abzulösen.

Wiederhole für den oberen Teil der linken Seitenkante.

Setze die Spitze einer Pinzette nahe an der rechten oberen Ecke unter die rechte Kante der Abschirmung.

Hebe sie hoch, um die Abschirmung weiter abzulösen.

Wiederhole den vorherigen Schritt in der Mitte der rechten Seitenkante der Abschirmung.

Setze die Spitze einer Pinzette nahe an der linken oberen Ecke unter die linke Kante der Abschirmung.

Hebe sie hoch, um die Abschirmung weiter abzulösen.

Wiederhole den vorherigen Schritt in der Mitte der linken Seitenkante der Abschirmung.

Setze die Spitze einer Pinzette nahe an der rechten unteren Ecke unter die rechte Kante der Abschirmung.

Hebe die rechte Kante hoch und löse die Abschirmung vom Rahmen ab.

Entferne die Abschirmung des Displaykabels.

Löse den Druckstecker des Displaykabels mit dem flachen Ende des Spudgers aus seinem Anschluss heraus.

Entferne das Displaykabel vom Surface.

Löse den Druckstecker des linken Lautsprechers mit der Spudgerspitze aus seinem Anschluss heraus.

Schneide die Klebeverbindung des linken Lautsprecherkabels zum Rahmen mit einem Plektrum auf.

Hebe den Schaumstoffklebestreifen über der oberen linken Schraube am linken Lautsprecher mit dem flachen Ende des Spudgers hoch.

Entferne die beiden Schrauben, mit denen der linke Lautsprecher befestigt ist:

Eine 2,2 mm Torx T3 Schraube

Eine 3 mm Torx T3 Schraube

Eine 2,9 mm Torx T6 Schraube

Hebe den linken Lautsprecher mit dem flachen Ende des Spudgers an der Seite mit dem Kabel gerade soweit hoch, dass du ihn mit den Fingern fassen kannst.

Entferne den linken Lautsprecher vom Rahmen.

Setze die Spitze einer abgewinkelten Pinzette unter die obere linke Ecke der Abschirmung über dem Stecker des SSD-Steckplatzes. (wobei das Kabel nach unten zeigt)

Hebe die Ecke hoch und löse sie vom Rahmen ab.

Entferne die Abschirmung über dem Stecker zum SSD-Steckplatz.

Hebe den schwarzen Aufkleber über dem SSD-Steckplatz mit der Spudgerspitze an einer Ecke hoch.

Entferne den Aufkleber über dem SSD-Steckplatz.

Löse den Druckstecker des SSD-Steckplatzes mit der Spudgerspitze aus seinem Anschluss heraus.

Löse den Druckstecker des SIM-Kartenlesers mit dem flachen Ende eines Spudgers aus seinem Anschluss heraus.

Entferne die beiden 2,5 mm Torx T3 Schrauben, mit denen der SSD-Steckplatz befestigt ist.

Trenne den Kleber unter dem Anschluss des SIM-Kartenlesers mit einem Plektrum auf.

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) unter den Anschluss des SIM-Kartenlesers, um den Kleber aufzuweichen.

Lasse den Alkohol dreißig Sekunden lang einwirken.

Trenne den Kleber unter dem Anschluss des SIM-Kartenlesers mit einem Plektrum auf.

Entferne den SSD-Steckplatz vom Rahmen.

Entferne den Schaumstoffklebestreifen vom Surface.

Setze die Spitze einer Pinzette unter einer Ecke der Abschirmung über dem Stecker der Frontkamera.

Hebe die Ecke hoch und löse sie vom Rahmen ab.

Wiederhole für die anderen drei Ecken der Abschirmung.

Schiebe die Spitze einer Pinzette unter die linke Kante der Abschirmung und löse sie weiter vom Rahmen ab.

Wiederhole für die rechte Kante der Abschirmung.

Schiebe die Spitze einer Pinzette unter die untere linke Kante der Abschirmung und löse sie weiter vom Rahmen ab.

Wiederhole für die rechte untere Kante.

Setze die Spitze einer Pinzette in die Vertiefung an einer der Laschen an der Unterkante der Abschirmung.

Hebe die Unterkante hoch und löse sie vom Rahmen ab.

Hebe die Unterkante der Abschirmung mit einer Pinzette hoch, bis sie in einem Winkel von 30° zum Rahmen steht.

Entferne die Abschirmung der Frontkamera vom Rahmen.

Setze die Spitze einer Pinzette unter einer Ecke der Abschirmung über dem Stecker der Rückkamera.

Hebe die Ecke hoch und löse sie vom Rahmen ab.

Wiederhole den vorherigen Schritt für die anderen drei Ecken der Abschirmung.

Hebe die linke Seite der Abschirmung mit einer spitzen Pinzette hoch.

Schiebe die Spitze einer Pinzette unter die untere rechte Kante der Abschirmung und löse sie ganz vom Rahmen ab.

Entferne die Abschirmung über dem Stecker der Rückkamera.

Entferne mit einer Pinzette den Schaumstoffstreifen, der an den Kabeln der Frontkamera, der Windows Hello Face Kamera und des linken Mikrofons angeklebt ist.

Entferne die beiden 2,8 mm Torx T6 Schrauben, mit denen der SurfaceConnect-Anschluss befestigt ist.

Heble die Lasche für die linke Schraube mit dem flachen Ende des Spudgers hoch und verschiebe den SurfaceConnect-Anschluss vom Rahmen weg.

Setze die Spudgerspitze in die Lasche für die linke Schraube ein.

Drücke den SurfaceConnect-Anschluss zu seinem Stecker hin, so dass sich sein Magnet vom Rahmen löst.

Greife den SurfaceConnect-Anschluss mit den Fingern an seinen Kanten.

Ziehe den Anschluss von der Kante des Rahmens weg und lege ihn oben auf die Kante.

Setze den Spudger mit dem flachen Ende unter den Schaumstoff auf dem Stecker zum SurfaceConnect-Anschluss.

Hebe den Schaumstoff nach oben, so dass sich der Sicherungsbügel des Steckers öffnet.

Setze den Spudger mit dem flachen Ende unter die linke Kante des Sicherungsbügels über dem Stecker.

Halte den SurfaceConnect-Anschluss mit den Fingern fest und schiebe gleichzeitig den Stecker in Richtung des Kabels aus seinem Anschluss heraus.

Entferne den SurfaceConnect-Anschluss vom Rahmen.

Entferne die drei 2,9 mm Torx T3 Schrauben mit denen die Abschirmung am ersten USB-C Anschluss befestigt ist.

Setze die Spitze einer Pinzette nahe beim Schraubenloch in der Nähe des linken Lautsprechers in den Spalt an der Abschirmung des ersten USB-C Anschlusses ein.

Hebe sie hoch und löse die Abschirmung vom Rahmen ab.

Entferne die Abschirmung des ersten USB-C Anschlusses vom Rahmen.

Setze die Spitze einer Pinzette unter eine der Ecken der Abschirmung, die sich am nächsten zur Vertiefung des linken Lautsprechers befinden.

Schiebe die Spitze an der Kante der Abschirmung entlang, bis sich die Ecke vom Rahmen löst.

Wiederhole den vorherigen Schritt für die andere Ecke der Abschirmung nahe an der Vertiefung für den linken Lautsprecher.

Heble solange weiter in der Nähe der Vertiefung für den linken Lautsprecher an der Kante der Abschirmung, bis sich die Abschirmung vom Rahmen löst.

Entferne die Abschirmung vom Rahmen.

Entferne die beiden 2 mm Torx T3 Schrauben, mit denen der Druckstecker des USB-C Anschlusses befestigt ist.

Setze das flache Ende des Spudgers unter die lange Kante des Drucksteckers zum USB-C Anschluss.

Verdrehe das flache Ende, so dass der Druckstecker aus seinem Anschluss heraus kommt.

Entferne die beiden 2,7 mm Torx T3 Schrauben, mit denen der USB-C Anschluss befestigt ist.

Fasse die Lasche mit dem Schraubenloch für den USB-C Anschluss mit einer Pinzette ganz nahe am linken Lautsprecher.

Hebe die USB-C Anschlüsse an der Seite mit dem Druckstecker hoch und löse sie vom Rahmen ab.

Entferne die USB-C Anschlüsse vom Rahmen.

Löse den Druckstecker des rechten Mikrofons mit der Spudgerspitze aus seinem Anschluss heraus.

Trenne die Rückkamera ab.

Trenne die Frontkamera, die Windows Hello Face Kamera und das linke Mikrofon mit der Spudgerspitze ab.

Eine quadratische Abschirmung rechts vom USB-C Anschluss.

Eine rechteckige Abschirmung rechts von den Kameraanschlüssen.

Setze die Spudgerspitze unter einer Ecke an der quadratischen Abschirmung.

Hebe sie hoch, bis sie sich vom Rahmen löst.

Heble an weiteren Stellen am Rand der Abschirmung, bis sie sich ganz vom Rahmen löst.

Entferne die quadratische Abschirmung.

Wiederhole den vorherigen Schritt, um die rechteckige Abschirmung zu entfernen.

Entferne die acht 5,5 mm Torx T3 Schrauben, mit denen die Leiste für die Frontsensoren befestigt ist.

Setze die Spudgerspitze in den Spalt an der rechten Seite der Leiste für die Frontsensoren zwischen dem ganz rechts liegenden Schraubenloch und dem anschließenden Schraubenloch ein.

Hebe die Leiste an der rechten Seite hoch, so dass sie sich vom Rahmen löst.

Wiederhole den vorherigen Schritt für den Spalt an der Sensorleiste zwischen dem von links gesehen zweiten und dritten Schraubenloch.

Hebe die Sensorleiste etwa 30° aus ihrer Vertiefung heraus.

Entferne die sechs 2 mm Torx T3 Schrauben, mit denen die Hauptplatine befestigt ist.

Hebe die Hauptplatine an der Unterkante etwa einen halben Zentimeter über den Rahmen hoch.

Fasse die Hauptplatine an der linken und rechten Kante an.

Ziehe die Hauptplatine nach unten zur Unterkante des Surface hin und entferne sie vom Rahmen.

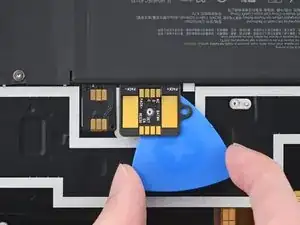

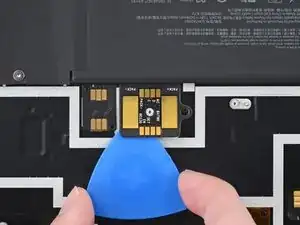

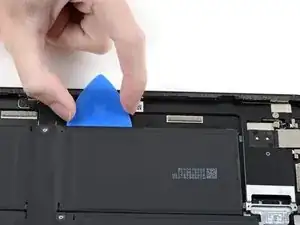

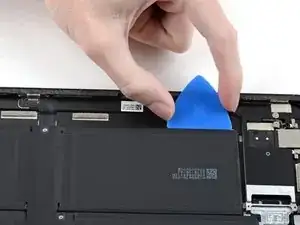

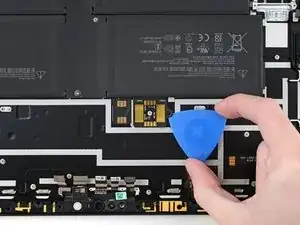

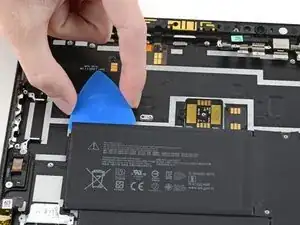

Setze ein Plektrum unter das Loch in der Ausbuchtung links vom Stecker.

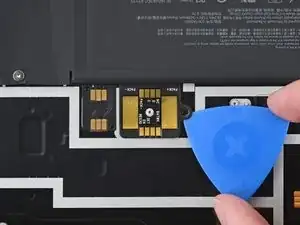

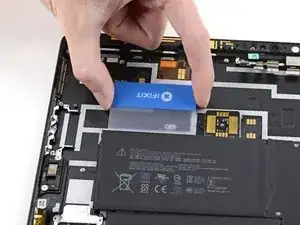

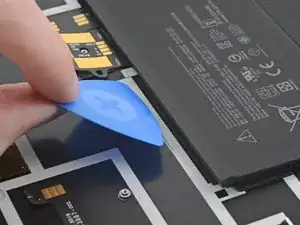

Schiebe das Plektrum zur oberen linken Ecke des Akkusteckers hin.

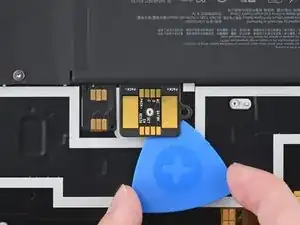

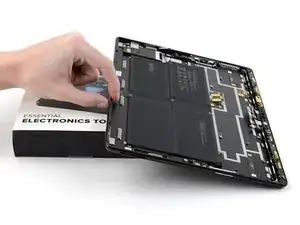

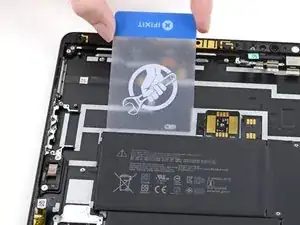

Schiebe das Plektrum zum Akku hin und trenne den Kleber unter der linken Seite des Akkusteckers auf.

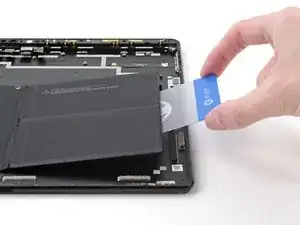

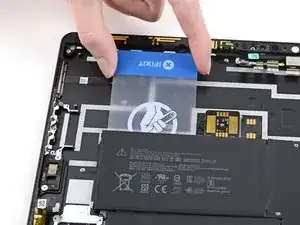

Schiebe das Plektrum zum Akku hin und schneide den Kleber unter der rechten Seite des Akkusteckers auf, so dass er ganz vom Rahmen abgetrennt ist.

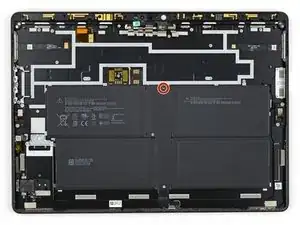

Entferne die 2,2 mm Torx T3 Schraube, die den Akku am Rahmen befestigt.

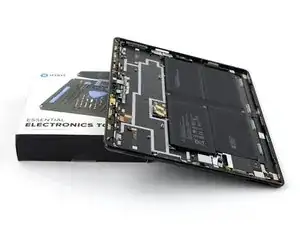

Lege das Surface an der Oberkante auf eine einige Zentimeter hohe Stütze, so dass es zur Unterkante hin geneigt ist.

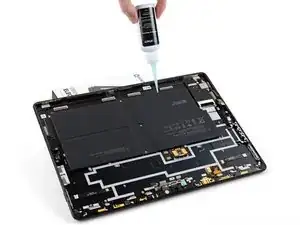

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) oder Klebstoffentferner an die linke Oberkante des Akkus.

Lasse die Flüssigkeit erst 2 - 3 Minuten lang einwirken, bevor du weiterarbeitest.

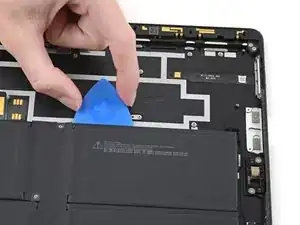

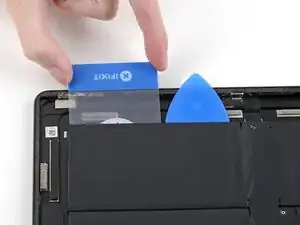

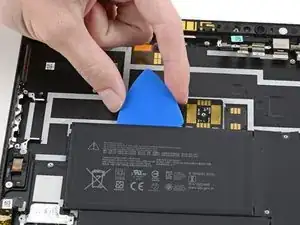

Setze die Seite eines Plektrum etwa 2 mm tief in der Mitte der Oberkante der oberen linken Akkuzelle ein.

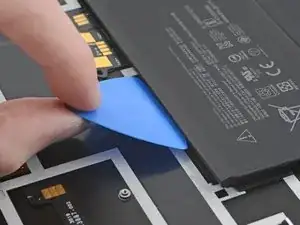

Schiebe das Plektrum zur oberen linken Ecke der Akkuzelle hin. In den so entstandenen Spalt kann eine Plastikkarte eingesetzt werden.

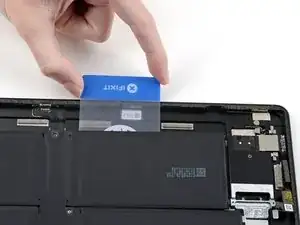

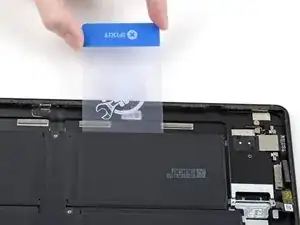

Schiebe eine Plastikkarte unter die linke Seite an der Oberkante der Akkuzelle, um so die Klebeverbindung aufzutrennen.

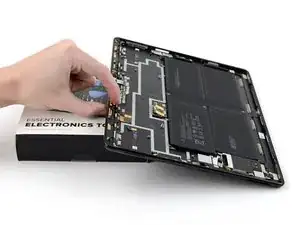

Lege die Unterkante des Surfaces auf eine einige Zentimeter hohe Stütze, so dass es zur Oberkante hin geneigt ist.

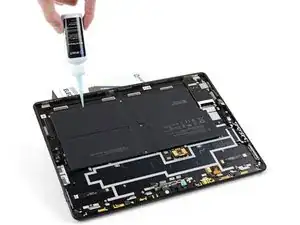

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) oder Klebstoffentferner an die Unterkante des Akkus.

Lasse die Flüssigkeit erst 2 - 3 Minuten lang einwirken, bevor du weiterarbeitest.

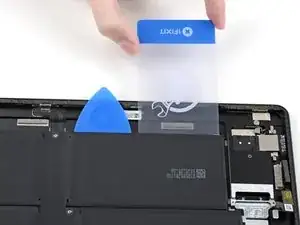

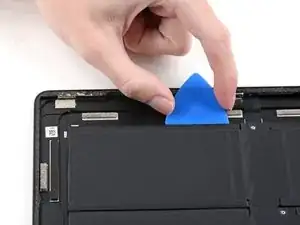

Setze die Seite eines Plektrum etwa 2 mm tief unter die linke Unterkante der unteren linken Akkuzelle ein.

Schiebe das Plektrum zur Mitte des Akkus hin. In den so entstandenen Spalt kann eine Plastikkarte eingesetzt werden.

Schiebe eine Plastikkarte unter die linke Seite der Akkuzelle, um so die Klebeverbindung aufzutrennen.

Löse auch die rechte untere Akkuzelle an der Unterkante ab:

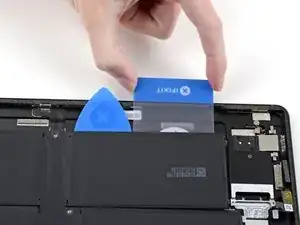

Setze die Seite eines Plektrums 2 mm tief in die Unterkante der Akkuzelle ein.

Schiebe das Plektrum zur Mitte des Akkus hin, damit ein Spalt für eine Plastikkarte entsteht.

Schiebe eine Plastikkarte unter an der rechten Seite unter die Unterkante der Akkuzelle, um die Klebeverbindung aufzutrennen.

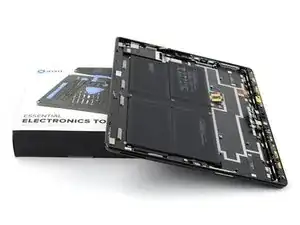

Lege die Oberkante des Surface auf eine einige Zentimeter hohe Stütze, so dass es zur Unterkante hin geneigt ist.

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) oder Klebstoffentferner an die rechte Oberkante des Akkus.

Lasse die Flüssigkeit 2 - 3 Minuten lang einwirken, bevor du weiterarbeitest.

Löse auch die rechte obere Akkuzelle an der Unterkante ab:

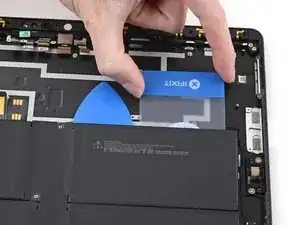

Setze die Seite eines Plektrums 2 mm tief in die Oberkante der Akkuzelle ein.

Schiebe das Plektrum zur Mitte des Akkus hin, damit ein Spalt für eine Plastikkarte entsteht.

Schiebe eine Plastikkarte unter an der rechten Seite unter die Oberkante der Akkuzelle, um die Klebeverbindung aufzutrennen.

Hebe den Akku an jeder Seite mit einer Plastikkarte hoch und kontrolliere, ob der Kleber vollständig abgetrennt ist.

Hebe den Akku behutsam aus dem Gehäuse.
