Microsoft Surface Pro X USB-C Anschlüsse tauschen

Klappe den Standfuß bis zu einem Winkel von 90° auf, so dass er senkrecht zum Display des Surface steht. Je weiter du das Scharnier öffnest, umso leichter kannst du an die Abdeckung der SSD und der SIM-Karte gelangen.

Setze ein SIM-Kartenauswurfswerkzeug oder eine aufgebogene Büroklammer in die kleine Öffnung in der unteren rechten Ecke der Abdeckung über der SIM-Karte und der SSD. Diese findest du nahe der unteren rechten Ecke des Surface.

Drücke fest darauf, bis sich die Abdeckung öffnet.

Hebe die Abdeckung der SIM-Karte und der SSD hoch und entferne sie vom Surface.

Die SSD ist mit einer einzelnen 2,4 mm Torx T3 Schraube befestigt. Drehe sie heraus.

Hebe die SSD mit deinem Finger oder einem Spudger so hoch, dass sie von den Kanten der Vertiefung frei kommt.

Ziehe die SSD behutsam aus ihrem Anschluss heraus.

Wenn das Displayglas zerbrochen ist, dann überklebe das Glas mit Klebeband, damit die Scherben zusammenbleiben und du dich nicht so leicht verletzen kannst.

Überklebe das Display komplett mit überlappenden durchsichtigen Klebestreifen.

Folge der Anleitung so genau wie möglich. Wenn das Glas zerbrochen ist, kann es trotzdem weiter brechen. Eventuell benötigst du ein Metallwerkzeuge, um die Splitter abzulösen.

Lege das Tablet mit der Bildschirmseite zu dir.

Bringe neben der rechten Lautsprecheröffnung einen Saugheber auf das Display an.

Lege deine Hand während des Hochhebens nahe am Saugheber auf das Display.

Ziehe den Saugheber nach oben, bis ein Spalt zwischen dem Display und dem Rahmen entstanden ist.

Setze ein Plektrum 2 mm tief in den Spalt ein. Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein zweites Plektrum in den Spalt zwischen Display und Rahmen ein.

Schiebe das Plektrum entlang der rechten Kante des Surface nach unten und trenne den Displaykleber auf.

Lasse das Plektrum in der rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum in die rechte untere Ecke ein und schiebe es um die Ecke herum zur Unterkante hin.

Schiebe das Plektrum an der Unterkante des Surface entlang und trenne den Displaykleber auf.

Lasse das Plektrum in der Unterkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum in die linke untere Ecke und schiebe es um die Ecke herum zur linken Kante hin.

Schiebe das Plektrum an der linken Kante des Surface entlang und trenne den Displaykleber auf.

Lasse das Plektrum in der linken Kante stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum in die linke obere Ecke und schiebe es um die Ecke herum zur Oberkante hin.

Schiebe das Plektrum an der Oberkante des Surface entlang und trenne den Displaykleber auf.

Hebe das Display an der Oberkante an, so dass es in einem Winkel von 30° zum Rahmen steht.

Halte das Display so, dass seine Unterkante in der Mitte des Rahmens liegt und dabei rechtwinklig zu ihm steht.

Kippe das Display um 90°, so dass es mit dem Glas nach unten auf dem Rahmen liegt.

Hebe die Ecke hoch und löse sie vom Display ab.

Wiederhole den vorherigen Schritt an der unteren rechten Ecke.

Entferne die Abschirmung des Displaykabels vom Display.

Setze die Spudgerspitze unter die rechte Seite des Steckers am Displaykabel.

Hebe den Stecker an der rechten Seite hoch, bis er aus dem Anschluss am Display herauskommt.

Wiederhole den vorigen Schritt an der linken Seite des Steckers am Displaykabel, so dass er ganz vom Display abgetrennt ist.

Entferne das Display vom Rahmen.

Entferne das Lautsprechergitter.

Wiederhole diesen Vorgang beim zweiten Lautsprechergitter.

Schneide mit einem Plektrum den Kleber unter dem Gitter auf.

Entferne das Lautsprechergitter.

Wiederhole diesen Vorgang beim zweiten Lautsprechergitter.

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) auf den Kleber.

Schabe den Kleber mit einem Wattestäbchen oder dem flachen Ende des Spudgers ab.

Wische alle Kleberreste mit einem fusselfreien Tuch oder etwas Filterpapier weg.

Lasse die Klebestellen erst gut trocknen, bevor du Ersatzkleber anbringst.

Bringe neue Klebestreifen oder vorgestanzte Klebestreifen an den alten Klebestellen an.

Hebe den Aufkleber auf dem Kühlkörper an der Kante an, die Nähe an der Unterkante des Surface liegt.

Hebe den Aufkleber in der Mitte an.

Hebe eine der noch festklebenden Seiten des Aufklebers auf dem Kühlkörper an.

Wiederhole das auf der anderen Seite. Der Aufkleber sollte nun ganz abgelöst sein.

Entferne den Aufkleber.

Hebe einen der vier kleinen schwarzen Aufkleber über den Schrauben in der Mitte des Kühlkörpers mit einem Öffnungswerkzeuge an der Kante hoch.

Löse den Aufkleber über der Schraube am Kühlkörper mit einer stumpfen Pinzette ab.

Wiederhole das bei den anderen drei Aufklebern.

Entferne die vierzehn Schrauben, mit denen der Kühlkörper befestigt ist:

Acht 2,2 mm Torx T3 Schrauben

Eine 2 mm Torx T3 Schraube

Eine 3,2 mm Torx T3 Schraube

Vier 2,5 mm Torx T6 Schrauben

Setze ein Plektrum an der Unterkante des Kühlkörpers, direkt links vom Displaykabel, etwa 2 mm tief unter den Kühlkörper ein.

Schiebe das Plektrum nach links zum Wärmeleitrohr hin, bis sich der Kühlkörper von der CPU löst.

Klappe den Kühlkörper von der Unterkante her hoch, so dass er in einem Winkel von etwa 10° zum Rahmen steht.

Drehe den Kühlkörper etwa 10° im Uhrzeigersinn, so dass er von dem Schaumstoffklebestreifen, der das obere linke Schraubenloch bedeckt, abgelöst werden kann.

Entferne den Kühlkörper vom Surface.

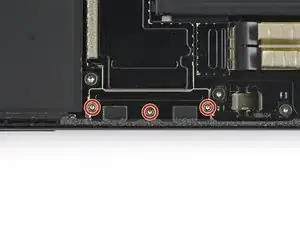

Entferne die drei 2,9 mm Torx T3 Schrauben mit denen die Abschirmung am ersten USB-C Anschluss befestigt ist.

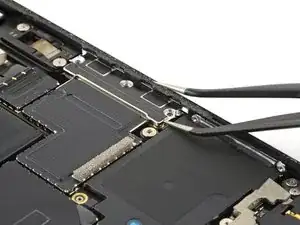

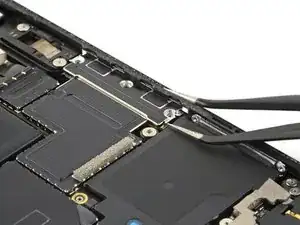

Setze die Spitze einer Pinzette nahe beim Schraubenloch in der Nähe des linken Lautsprechers in den Spalt an der Abschirmung des ersten USB-C Anschlusses ein.

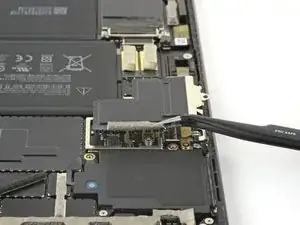

Hebe sie hoch und löse die Abschirmung vom Rahmen ab.

Entferne die Abschirmung des ersten USB-C Anschlusses vom Rahmen.

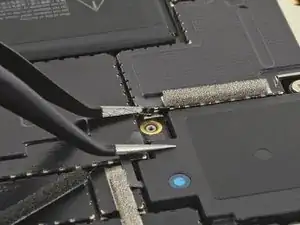

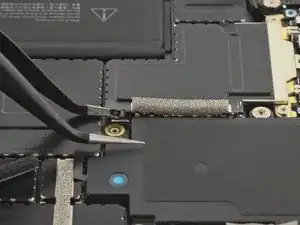

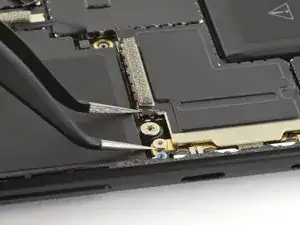

Setze die Spitze einer Pinzette unter eine der Ecken der Abschirmung, die sich bei der Vertiefung des linken Lautsprechers befinden.

Schiebe die Spitze an der Kante der Abschirmung entlang, bis sich die Ecke vom Rahmen löst.

Wiederhole den vorherigen Schritt für die zweite Kante an der Ecke der Abschirmung, um sie weiter abzulösen.

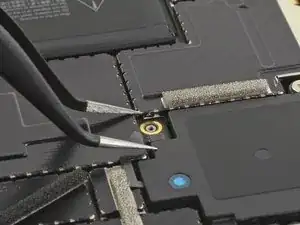

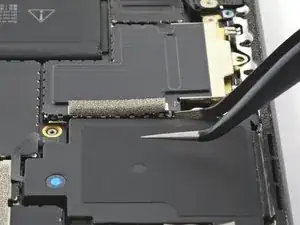

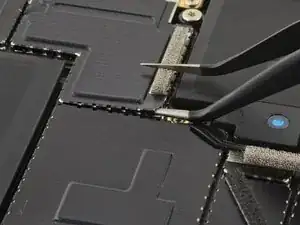

Setze die Spitze einer Pinzette unter die andere Ecke der Abschirmung, die sich direkt beim linken Lautsprecher befindet.

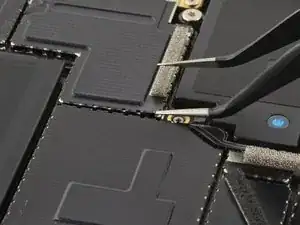

Schiebe die Spitze an der Kante der Abschirmung entlang, bis sich die Ecke vom Rahmen löst.

Wiederhole den vorherigen Schritt für die zweite Kante an der Ecke der Abschirmung, um sie weiter abzulösen.

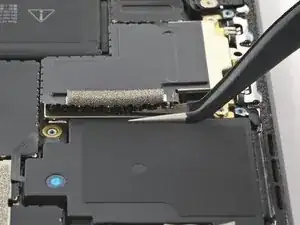

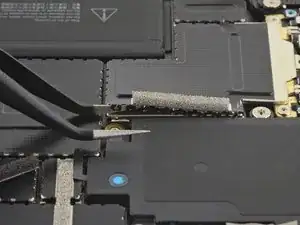

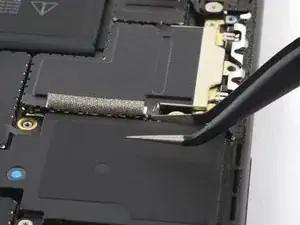

Setze die Spitze einer Pinzette unter eine der Seitenkanten der Abschirmung, die sich direkt beim linken Lautsprecher befindet.

Hebe sie hoch und löse die Kante vom Rahmen ab.

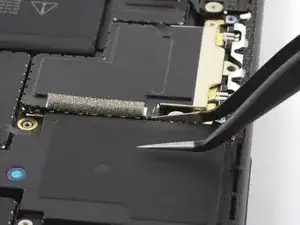

Setze die Spitze einer Pinzette unter die andere Seitenkante der Abschirmung, die sich am nächsten zum linken Lautsprecher befindet.

Hebe sie nach oben, bis sich die Kante vom Rahmen löst.

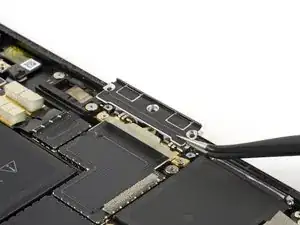

Entferne die Abschirmung des zweiten USB-C Anschlusses vom Rahmen.

Entferne die beiden 2 mm Torx T3 Schrauben, mit denen der Druckstecker des USB-C Anschlusses befestigt ist.

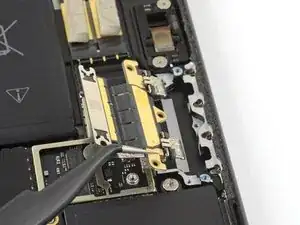

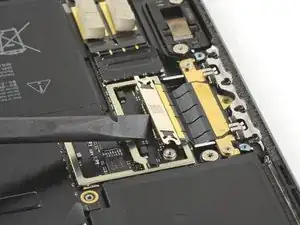

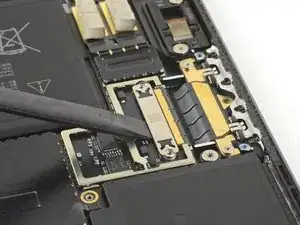

Setze das flache Ende des Spudgers unter die lange Kante des Drucksteckers zum USB-C Anschluss.

Verdrehe das flache Ende, so dass der Druckstecker aus seinem Anschluss herauskommt.

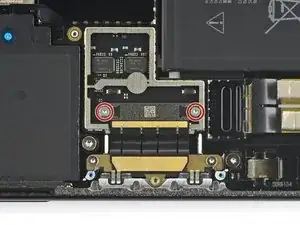

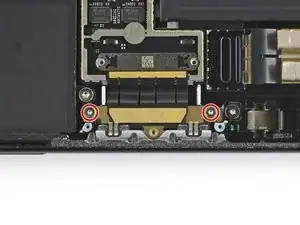

Entferne die beiden 2,7 mm Torx T3 Schrauben, mit denen der USB-C Anschluss befestigt ist.

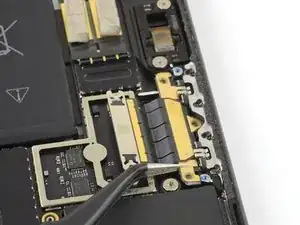

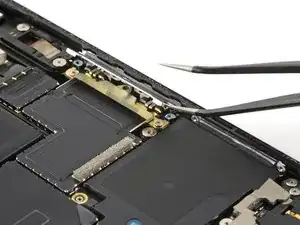

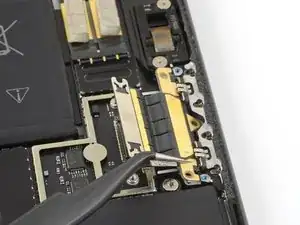

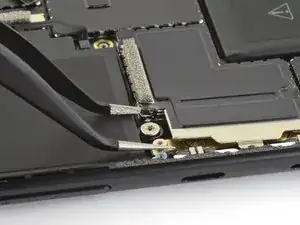

Fasse die Lasche mit dem Schraubenloch für den USB-C Anschluss mit einer Pinzette ganz nahe am linken Lautsprecher.

Hebe die USB-C Anschlüsse an der Seite mit dem Druckstecker hoch und löse ihn vom Rahmen ab.

Entferne die USB-C Anschlüsse vom Rahmen.
