Moto Z Lautsprecher austauschen

Geschrieben von: Miriam Lam
  • Kommentare: 5
Moto Z Lautsprecher austauschen

Schwierigkeitsgrad

Mittel

Schritte

17

Zeitaufwand

5 Minuten

Einleitung

Mithilfe dieser Anleitung kannst du die Lautsprecher des Moto Z ausbauen.

  1. AOhWsAmeA3BjCQYI

    • Erwärme einen iOpener und lege ihn mindestens 90 Sekunden lang auf die linke Kante des Smartphones.

    • Du kannst auch einen Fön, ein Heißluftgebläse oder eine Wärmeplatte benutzen, aber achte darauf, das Smartphone nicht zu überhitzen, da sowohl das OLED Display als auch der Akku im Inneren hitzeempfindlich sind.

    • Während du darauf wartest, dass der Kleber weich wird, kannst du schon in den nächsten Schritten nachlesen, wo genau du hebeln musst.

  2. B3AD1TEtWaQNbuQw
    B3AD1TEtWaQNbuQw
    SESAOm3TZKfiLIxx

    • In den nächsten Schritten wird der Kleber um die Kante des Smartphones herum durchtrennt.

    • Um Schäden zu vermeiden, musst du folgende Bereiche aussparen:

    • Das OLED Panel

    • Den Home Button

    • Den Blitz

  3. ecDSu1IwXefvHyOe
    ecDSu1IwXefvHyOe
    Sl2XHVITPZBMAA1V
    45l3ETvbWoLXAHYt

    • Befestige einen Saugheber so nahe wie möglich an der erwärmten Kante.

    • Hebe den Saugheber an und setze die Spitze eines Plektrums in den Spalt.

    • Setze das Plektrum nicht tiefer als 1,5 mm ein, da sonst das OLED Panel beschädigt werden kann.

  4. oIt5C4Ld2ZDNBqFF
    oIt5C4Ld2ZDNBqFF
    vV1rcoBNSTvN5yRd
    rTHWq4cY2OoSYtRm

    • Schiebe die Spitze des Plektrums vorsichtig an der Seite nach unten und nach oben und achte darauf, dass es nie tiefer als 1,5 mm hereinrutscht.

    • Du kannst spüren, wie die Spitze des Plektrums gegen den Rand des OLED Panels drückt. So merkst du, wie weit du gehen kannst.

    • Wenn du den Kleber gelöst hast, lasse ein Plektrum in der Seite stecken, damit sich der Kleber nicht wieder verbindet.

  5. bUsMXMKnGssnwu5A

    • Wiederhole die Schritte (Erwärmen, Anheben, Schneiden) auf der anderen Längsseite des Smartphones.

  6. wSBsESUHl1PVsuNR

  7. rYGN2OAKDGmOhlTG
    rYGN2OAKDGmOhlTG
    14kej2hZQVqIk2J2

    • Setze ein Plektrum in die Ecke beim Blitz ein und schneide vorsichtig um ihn herum.

    • Setze das Plektrum nicht tiefer als 1,5 mm in die Kante ein.

    • Wenn du fertig bist, lasse ein Plektrum in der Ecke stecken, damit sich der Kleber nicht wieder verbindet.

  8. ICwKD6Xk6t4TxUJb
    ICwKD6Xk6t4TxUJb
    pjHLdexBUTu3FjVI
    odQrxdZ4ckAPau5I

    • Setze ein Plektrum in die andere obere Ecke ein.

    • Durchtrenne vorsichtig den restlichen Kleber an der Oberkante.

    • Setze das Plektrum nicht tiefer als 1,5 mm ein.

  9. CdtgmSxofc6FivmV

    • Lege einen erwärmten iOpener für mindestens 90 Sekunden auf die Unterkante des Smartphones.

  10. 2cGQEyKevPlyC6mE
    2cGQEyKevPlyC6mE
    pEWg1m4XQYxs2kmH
    tjWsxZdsvq6HgZbv

    • Setze ein Plektrum in die untere Ecke und schiebe es in Richtung Home Button, halte an, bevor du beim Home Button angelangt bist.

    • Wenn die Ecke erledigt ist, lasse dort ein Plektrum stecken, damit sich der Kleber nicht wieder verbindet.

    • Wiederhole diesen Vorgang an der anderen unteren Ecke.

  11. brUPNyqVDPZVCP21
    brUPNyqVDPZVCP21
    p4HKLBK3hFxuYY1A

    • Drehe das erste Plektrum leicht, um den Kleber an der Kante abzulösen. Gehe dabei vorsichtig vor.

    • Wiederhole diesen Vorgang für alle übrigen Plektren: Bewege sie und drehe sie leicht, um den Kleber zu lösen.

  12. PSbMswxRT54lC3jW
    PSbMswxRT54lC3jW
    yUnYjJkaQWgN1oUY
    XROmdJOEYlNDElxe

    • Hebe das Display an dem Ende mit dem Ohrhörer-Lautsprecher hoch, um an die Displaykabel heranzukommen.

    • Öffne das Display nicht weiter als 90° und stütze es immer gut ab.

    It says lift home button end of display but the photo shows lifting the earpiece end.

    Lynne Ayers -

    Good catch! I have fixed the step.

    Arthur Shi -

    When I finally got mine opened, all I see is a white piece of metal. Nothing like you photo…UhOH…

    Diana Myera -

    Oh no! It sounds like a different model! Motorola phones are notorious for their similar sounding naming conventions.

    Arthur Shi -

  13. AliGuJ5ZLd1KkOub
    AliGuJ5ZLd1KkOub
    1TNRwfivjGnX2WXk
    N5HiOnp4LXA5YLcu

    • Heble die Displaykabel-Abschirmung mit der Spudgerspitze hoch.

    • Entferne die Displaykabel-Abschirmung.

  14. AmvnVWuA4bcqApdC
    AmvnVWuA4bcqApdC
    SYEPgOWWepwwPHaW

    • Hebe und löse den Displaykabelstecker mit der Spudgerspitze aus seinem Anschluss.

  15. MffriIMQwph2MZhw
    MffriIMQwph2MZhw
    kepJQHIFFmTjkKUv

    • Entferne die Displayeinheit.

    • Vergleiche das Neuteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau des Ersatzteils fehlende Komponenten (wie die Linse für den Blitz) übertragen oder Schutzfolien entfernen.

    • Entferne gründlich alle Klebereste und alles Glas vom Rahmen, bevor du die neue Displayeinheit einbaust.

    • Sobald alle Klebereste und eventuelle Glassplitter vom Rahmen entfernt sind, reinige die Bereiche, an denen der neue Klebestreifen angebracht wird nochmal mit 90%igem (oder noch höherkonzentriertem) Isopropylalkohol und einem fusselfreien Tuch oder Kaffeefilter.

    • Achte darauf, dein Smartphone einzuschalten, um die Reparatur zu testen, bevor du neue Klebestreifen anbringst und das Gerät wieder verschließt.

    • Benutze Motorola Moto Z Display-Klebestreifen, um dein Gerät wieder abzudichten.

    By removing the traces of glue from the frame, you will also remove the protective covers of the microphone and whatnot at the home button side,, as well as the speaker cover at the other side, because the glue does its duty…

    dr_baeschtlr -

  16. jSy15HfrhCfuaiSB

    • Entferne die beiden T4 (1,28 mm) Torx Schrauben, mit denen der Lautsprecher befestigt ist.

    • Die Schrauben können leicht beschädigt werde, in dieser Anleitung findest du mehr Informationen darüber, wie man am Besten eine beschädigte Schraube entfernt.

  17. ES4D5POlLq2m32dV
    ES4D5POlLq2m32dV
    RkgFYBarQYXXTNtg

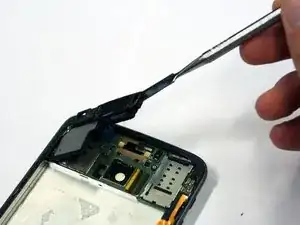

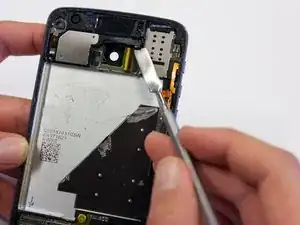

    • Hebe den Lautsprecher mit einem Spudger an und entferne ihn.

    • Das blaue iFixit Plastiköffnungswerkzeug ist zu diesem Zweck ideal. Metallwerkzeuge können gefährlich sein.

Abschluss

Vergleiche dein neues Ersatzteil mit dem originalen Teil. Du musst vor dem Einbau unter Umständen Komponenten übertragen oder Schutzfolien abziehen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Auf unserem Motorola Moto Z Antwortenforum findest du Hilfe bei der Fehlersuche.

Tinte & Feder

Miriam Lam

Mitglied seit: 24/01/18

1170 Reputation

0 Kommentare
