Motorola Moto E5 Display ersetzen

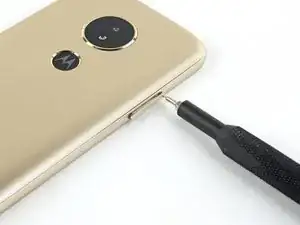

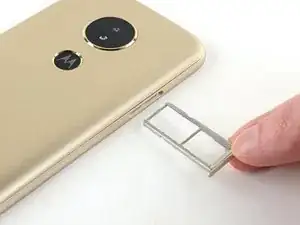

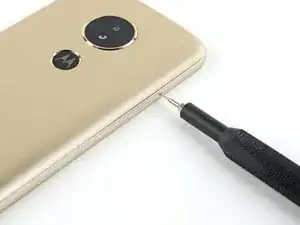

Nutze ein SIM-Auswurfwerkzeug, einen passenden Bit oder eine Büroklammer, um den SIM-Kartenhalter aus dem Smartphone zu entfernen.

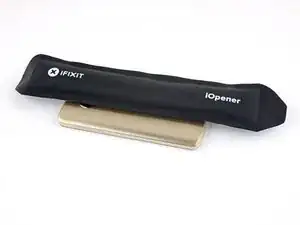

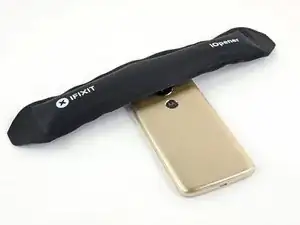

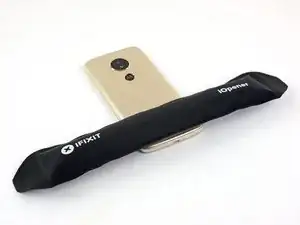

Bereite einen iOpener vor und erhitze die Rückseite des Handy auf einer Seite für etwa zwei Minuten, oder bis sie fast zu heiß zum anfassen ist. Dadurch wird der Kleber der Rückabdeckung aufgeweicht.

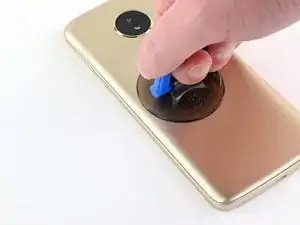

Bringe den Saugheber mittig der Rückabdeckung auf der Seite an, die du erhitzt hast.

Ziehe mit festen und konstantem Druck am am Saugheber, um einen kleinen Spalt zwischen der Rückabdeckung und Gehäuse zu schaffen.

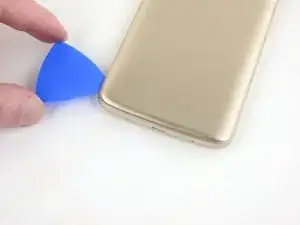

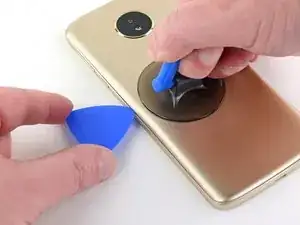

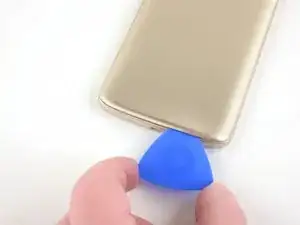

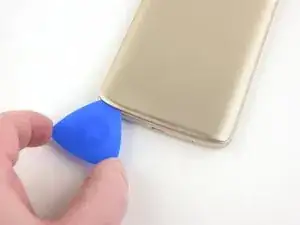

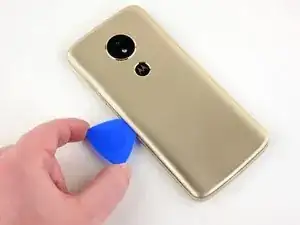

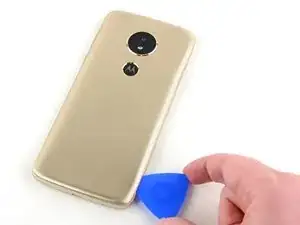

Schiebe ein Plektrum in den Spalt zwischen Rückabdeckung und Gehäuse.

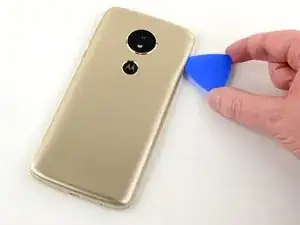

Schiebe das Plektrum an der Kante entlang, um durch den Kleber zu schneiden, der die Rückabdeckung sichert.

Nutze den iOpener und erhitze die Rückseite des Handy an der unteren Kante für etwa zwei Minuten, oder bis sie fast zu heiß zum anfassen ist.

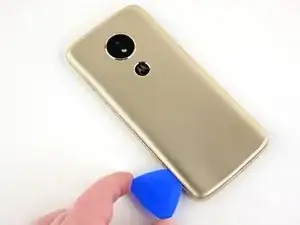

Schiebe das Plektrum weiter runter und schneide den Kleber am unteren Ende des Telefons auf.

Nutze den iOpener und erhitze die Rückseite des Handy auf der anderen Seite für etwa zwei Minuten, oder bis sie fast zu heiß zum anfassen ist.

Zerschneide den Kleber weiter auf der Seite des Telefons.

Nutze den iOpener und erhitze die Rückseite des Handy an der oberen Kante für etwa zwei Minuten, oder bis sie fast zu heiß zum anfassen ist.

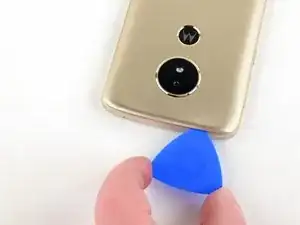

Schiebe das Plektrum weiter nach oben und schneide den Kleber am oberen Ende des Telefons auf.

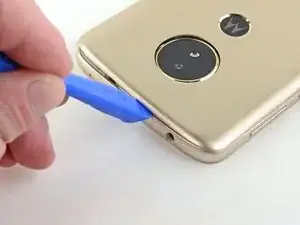

An einigen Stellen wird die Rückabdeckung von Klammern gehalten. Das Plektrum sollte die meisten davon gelöst haben. Falls nicht, Setze ein Öffnungswerkzeug in den Spalt und heble die Abdeckung nach oben, um die Klammern zu lösen.

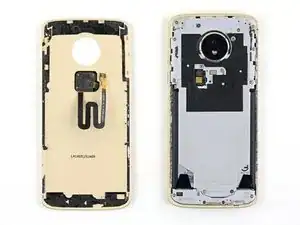

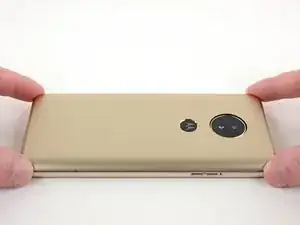

Sobald der Kleber komplett aufgeschnitten ist, hebe die Rückabdeckung vorsichtig vom Smartphone.

Entferne die Kreuzschlitzschrauben, die die Abdeckung auf dem Fingerabdrucksensorkabel befestigt:

Eine 1,6 mm Schraube

Eine 3,8 mm Schraube

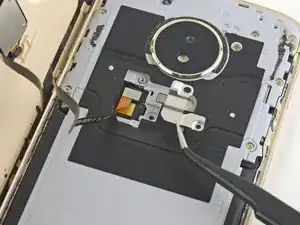

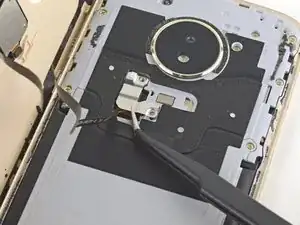

Entferne die Abdeckung des Fingerabdrucksensorkabels mit einer Pinzette.

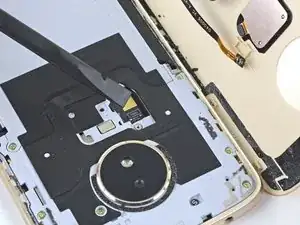

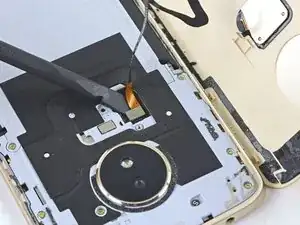

Heble und trenne das Fingerabdrucksensorkabel mit einem Spudger.

Entferne die Rückabdeckung.

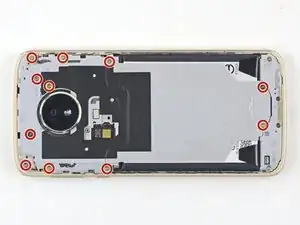

Entferne die elf 3,8 mm Kreuzschlitzschrauben, die den Mittelrahmen befestigen.

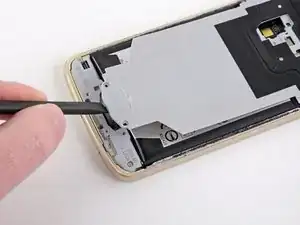

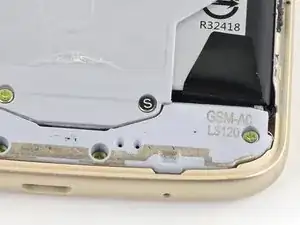

Setze einen Fingernagel oder das flache Ende eines Spudgers in die Kerbe am unteren Ende des Mittelrahmens.

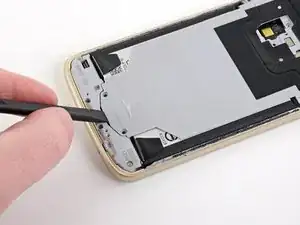

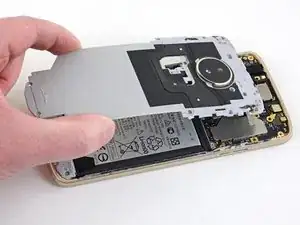

Heble und löse den Mittelrahmen, um ihn zu entfernen.

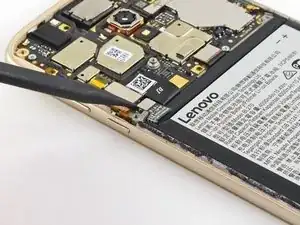

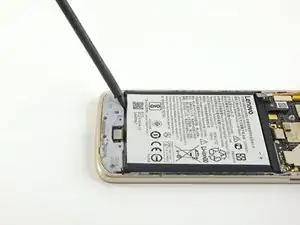

Trenne das Akkukabel mit der Spitze eines Spudgers.

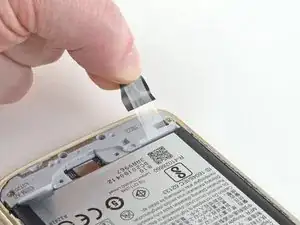

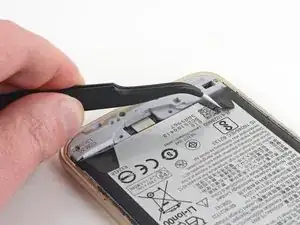

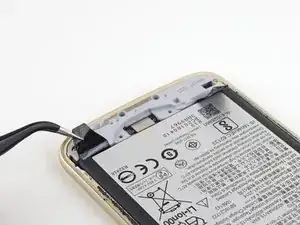

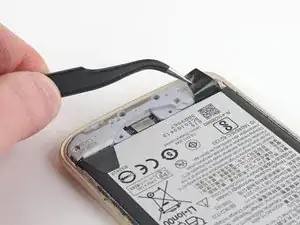

Löse die beiden Klebelaschen am unteren Ende des Akkus mit einer Pinzette.

Ziehe die Klebestreifen langsam unter dem Akku heraus.

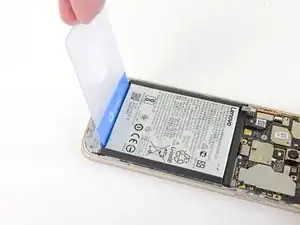

Falls die Klebestreifen reißen und du nicht mehr an sie herankommst, schiebe eine Plastikkarte zwischen Akku und Smartphone.

Schiebe die Karte vorsichtig runter und unter den Akku und heble ihn nach oben.

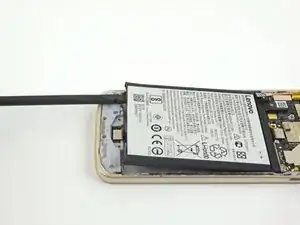

Falls du die Klebestreifen erfolgreich entfernt hast, setze das flache Ende eines Spudgers unten zwischen Akku und Rahmen.

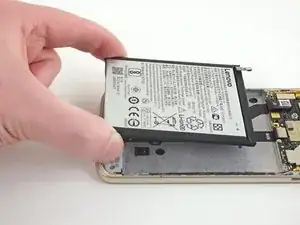

Hebe den Akku, um ihn aus seiner Aussparung zu heben und zu entfernen.

Bevor du einen neuen Akku einbaust, entferne alle alten Klebestreifen, die noch übrig sind.

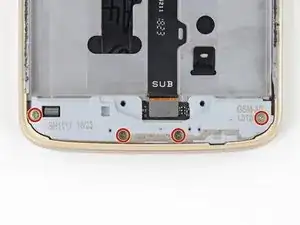

Entferne die vier 3,8 mm Kreuzschlitzschrauben, die das Daughterboard halten.

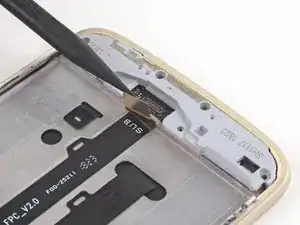

Löse das Kabel zum Motherboard mit einem Spudger vom Daughterboard.

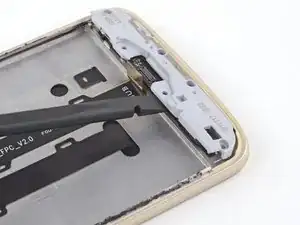

Nutze das flache Ende eines Spudgers, um das Daughterboard aus seiner Versenkung zu hebeln und zu befreien.

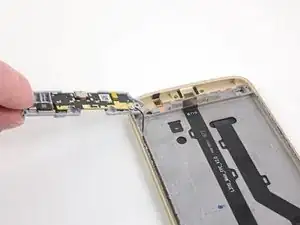

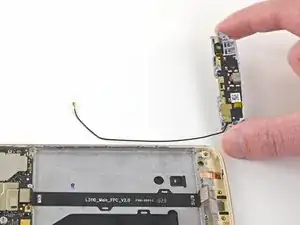

Das Daughterboard ist immer noch mit dem Antennenkabel verbunden, hebe es deshalb an der linken Seite nach oben und drehe es über die rechte Seite, damit das Antennenkabel nicht reisst.

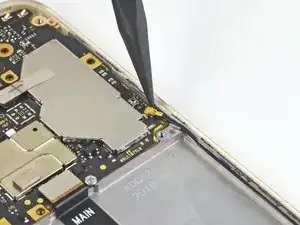

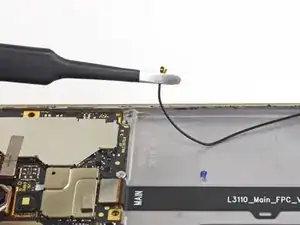

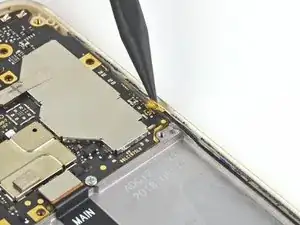

Trenne das Antennenkabel vom Motherboard mit der Spitze eines Spudgers.

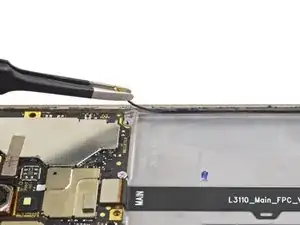

Hole das Antennenkabel mit einer Pinzette oder deinen Fingern aus der Führung an der Seite des Phones.

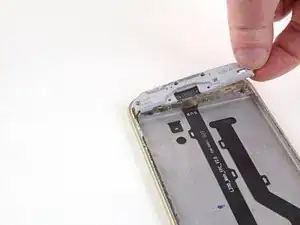

Entferne das Daughterboard inklusive Antennenkabel.

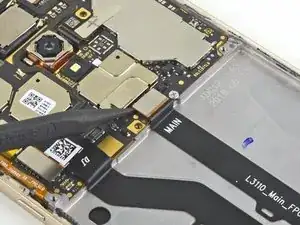

Löse das Kabel zum Daughterboard mit der Spitze eines Spudgers vom Motherboard.

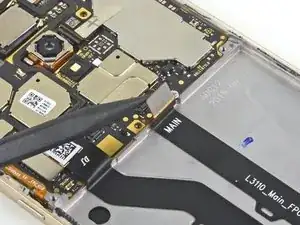

Heble und löse das Displaykabel mit einem Spudger vom Motherboard.

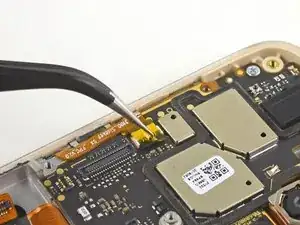

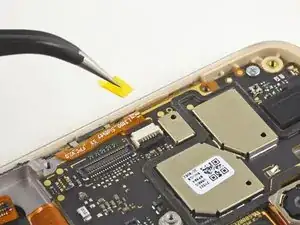

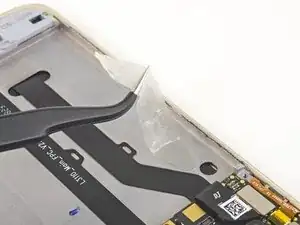

Ziehe das Klebeband über dem Anschluss für das Kabel der Lautstärketasten mit einer Pinzette ab.

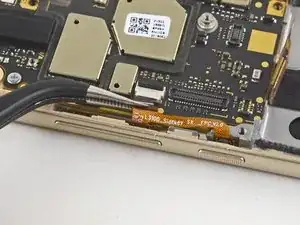

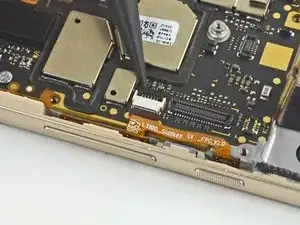

Nutze die Spitze eines Spudgers, um den schwarzen Verschlusshebel am Anschluss für das Kabel der Lautstärketasten hochzuklappen.

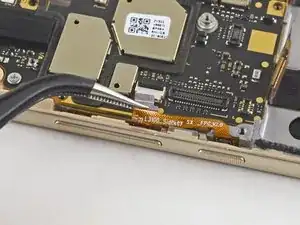

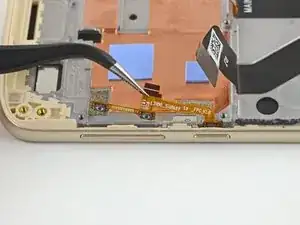

Ziehe das Kabel der Lautstärketasten mit einer Pinzette gerade aus seinem Anschluss.

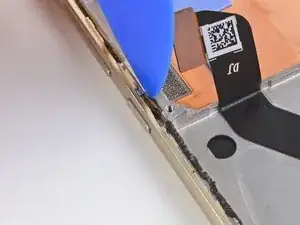

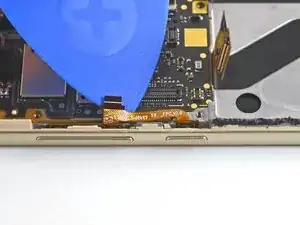

Schiebe ein Plektrum unter das Kabel der Lautstärketasten, um den Kleber zu lösen und es vom Motherboard zu lösen.

Entferne die beiden 2,9 mm Kreuzschlitzschrauben, die das Motherboard halten.

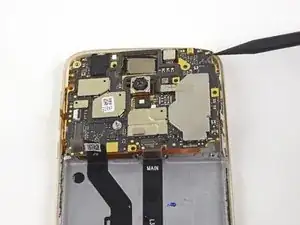

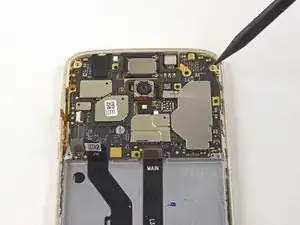

Setze die Spitze eines Spudgers zwischen Motherboard und Rahmen.

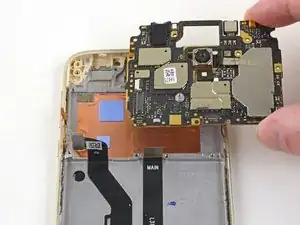

Heble das Motherboard nach oben, um es aus seiner Versenkung zu lösen und entferne es, achte dabei darauf, dass keine Kabel festklemmen.

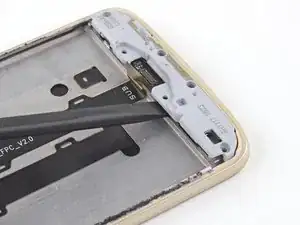

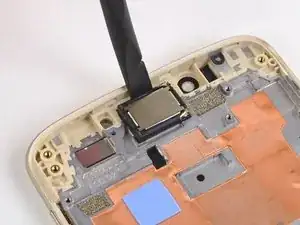

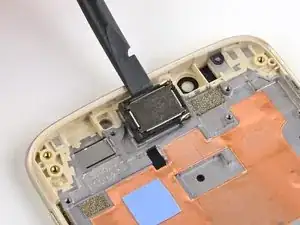

Heble und löse den Ohrhörer-Lautsprecher mit dem flachen Ende eines Spudgers aus seiner Versenkung.

Entferne den Ohrhörer-Lautsprecher mit einer Pinzette oder deinen Fingern.

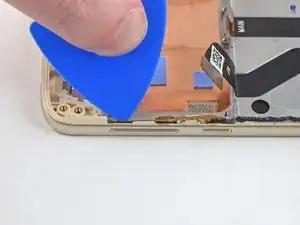

Setze ein Plektrum in den Spalt zwischen den Rahmen und die Lautstärketasten.

Schiebe das Plektrum an den Lautstärketasten entlang, um den Kleber zu lösen.

Entferne die Lautstärketasten mit einer Pinzette aus dem Rahmen.

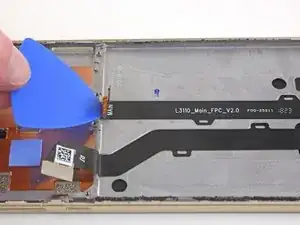

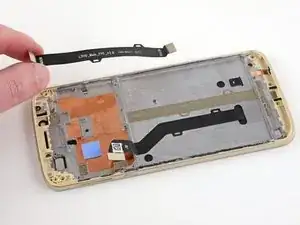

Setze ein Plektrum unter das Kabel zwischen Motherboard und Daughterboard nahe des Motherboards in einem Winkel von 45°.

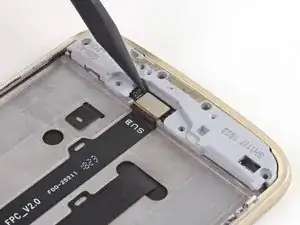

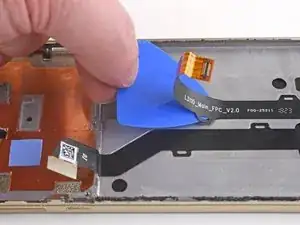

Schiebe das Plektrum unter dem Kabel entlang, löse den Kleber und entferne das Kabel.

Nur der Rahmen, das LCD, die Digitizer-Einheit und das Displaykabel bleiben übrig.
