Motorola Moto G7 Hauptplatine tauschen

Geschrieben von: Jonathan Doubt

Kommentare: 7

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

25 - 30 Minuten

Einleitung

Die Hauptplatine ist das Herzstück des Smartphones. Auf ihr befinden sich der Prozessor, die Graphikkarte, der RAM und andere wichtige Teile. Bei größeren Schäden muss die Hauptplatine ausgetauscht werden. Vor dem Ausbau der Hauptplatine müssen erst andere Komponenten, wie Display, Lautsprecher und Kameras. Sei vorsichtig bei der Reparatur und stich den Akku nicht an.

Werkzeuge

Schritt 1

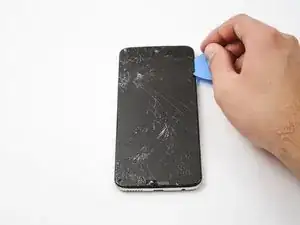

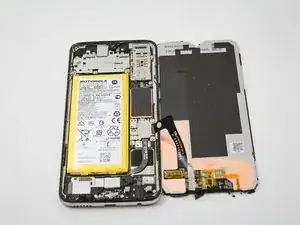

Benutze iFixit Öffnungswerkzeuge, um das Display sorgfältig vom Rest des Geräts zu lösen.
Versuche dich zunächst auf die Ecken zu konzentrieren, dadurch hast du es leichter die Plektren zwischen den Bildschirm und den Rahmen zu bekommen.
Es ist zudem empfehlenswert, das Gerät zunächst mit einem iOpener oder einem Heißluftfön zu erhitzen, um den Kleber weich zu machen.
Die Displayeinheit besteht aus Glas, sei also vorsichtig mit Glassplittern und Sprüngen im Glas, wenn du das Display anhebst.

I just destroyed my screen by dividing it in two parts. You have to be extra careful to dig deep enough in the first step, so you lift the entire screen unit!

Michael -

Schritt 2

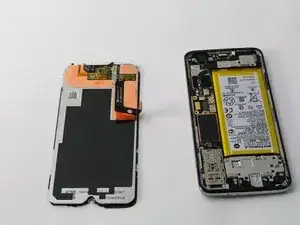

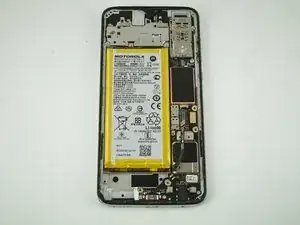

Entferne alle Glas- und Klebereste um die Kanten herum mit dem Spudger.
Das Glas ist schwarz und auf den Kanten des Gerätes teilweise nur schwer zu sehen, pass daher auf deine Hände auf.

Schritt 3

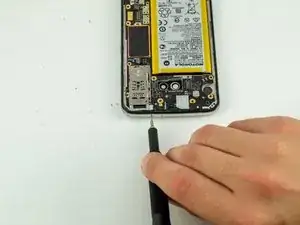

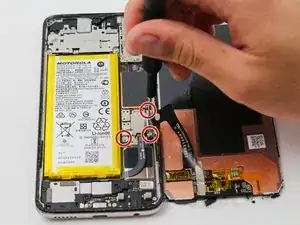

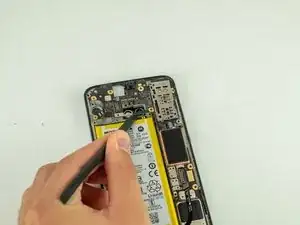

Entferne drei 2,7 mm T3 Torx Schrauben von der Metallblende rechts vom Akku.

Schritt 4

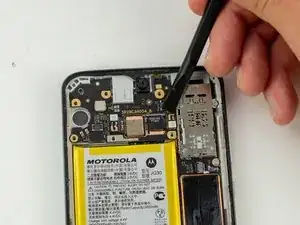

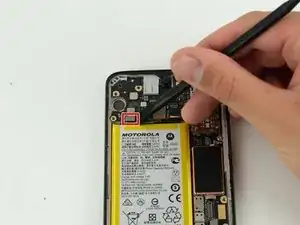

Benutze einen Spudger, um vorsichtig die Metallblende zu entfernen, die mit den Schrauben befestigt war.
Eine weitere Metallblende ist unter der ersten versteckt. Entferne auch diese vorsichtig mit dem Spudger.

This would also be a good place to disconnect the battery connector, which is right under the display connector.

Daniel Kim - 30/12/20

At this point, one could remove the battery. I don't see why the remaining steps are necessary.

Kimball -

Schritt 5

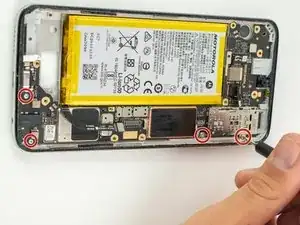

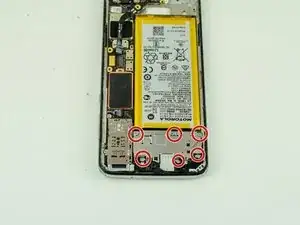

Entferne die sechs 2,7 mm Torx T3 Schrauben vob der Metallplatte oberhalb des Akkus.

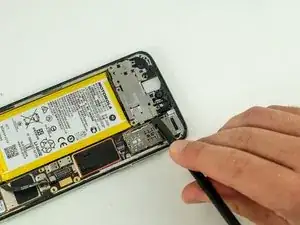

Zwänge einen Spudger zwischen den SD-Einschub und die Platte. Heble die Platte dann mit sanfter Gewalt hoch.

Schritt 6

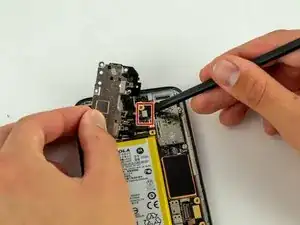

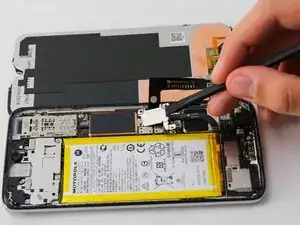

Setze einen Spudger unter die rechte Seite des Steckers und trenne ihn ab.

Schritt 7

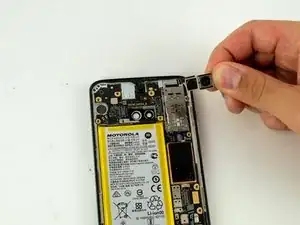

Trenne die beiden schwarzen und weißen Stecker links und rechts von der Kamera mit einem Spudger ab.
Entferne die Kamera vom Smartphone.

Schritt 8

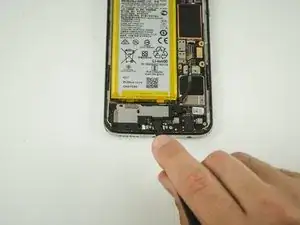

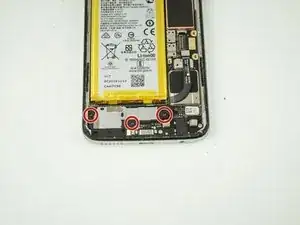

Entferne drei 3,7 mm Torx T3 Schrauben unten am Smartphone.
Hebe den Lautsprecher behutsam mit dem Spudger aus dem Smartphone heraus.

Schritt 9

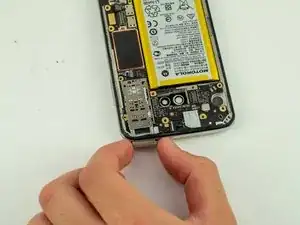

Entferne den SIM-Karteneinschub mit einem geeigneten Werkzeug.

Schritt 10

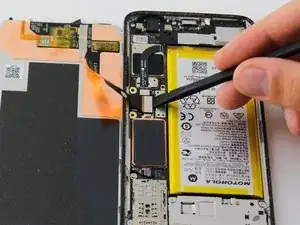

Heble den Stecker des Fingerabdrucksensors mit dem Spudger hoch und löse ihn von der Hauptplatine ab.

The circled part is not the connector, it’s the cable. The connector is just above what the picture shows.

Rich Kosiba - 18/04/21

Schritt 11

Entferne die vier 2,3 mm Torx T3 Schrauben an der unteren und rechten Seite des Smartphones.

Don’t forget to disconnect the ribbon cable above the screw second from the right!

Daniel Kim - 30/12/20

Schritt 12

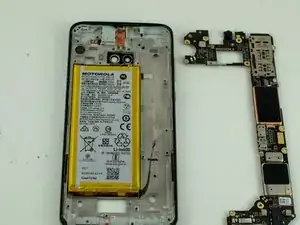

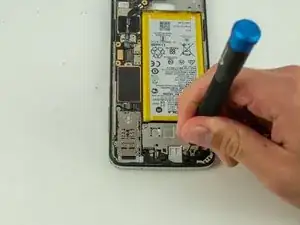

Setze den Spudger oberhalb des Akkus unter den Akku ein.
Heble die Hauptplatine behutsam aus dem Smartphone heraus.

The microphone/speaker holds the motherboard in. There are no directions here to remove it. It’s still attached in Step 4 but gone in Step 5.

1. In the lower left corner of the phone, there are three black T5 screws that need to be removed.

2. Use your spudger to lift it out of the phone. There are no cables to detach. It has two contacts that press against the motherboard.

3. There is a small white piece of plastic that sits at the edge of the motherboard. The part we just removed holds it in so there should be nothing attaching it to the phone now. Remove it.

(Note: Step 8 of the guide for replacing the motherboard in this phone explains this step.)

Rich Kosiba - 18/04/21

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
