Nothing Phone (1) Akku tauschen

Bereite einen iOpener vor und lege in zwei Minuten lang auf die Glasrückseite, um den Kleber darunter aufzuweichen.

Befestige einen Saugheber unten auf der Glasrückseite, und zwar so nah wie möglich an der Kante.

Hebe die Glasrückseite mit dem Saugheber an, um einen kleinen Spalt zwischen der Rückabdeckung und dem Rahmen zu erzeugen.

Setze ein Plektrum in den eben entstandenen Spalt ein.

Schiebe das Plektrum zur unteren rechten Ecke, um den Kleber zu durchtrennen.

Lasse das Plektrum stecken, um zu vermeiden, dass sich der Kleber wieder verbindet.

Setze eine zweites Plektrum an der Unterkante deines Smartphones ein.

Schiebe das Plektrum zur unteren linken Ecke, um den Kleber durchzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum in die untere linke Ecke deines Smartphones ein.

Schiebe das Plektrum an der linken Kante entlang, um den Kleber durchzutrennen.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum unter die obere linke Ecke ein.

Schiebe das Plektrum an der Oberkante deines Smartphones entlang, um den Kleber durchzutrennen.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein fünftes Plektrum unter die obere rechte Ecke ein.

Schiebe das Plektrum an der rechten Kante der Glasrückseite entlang, um den restlichen Kleber zu durchtrennen.

Entferne die Glasrückseite.

Setze ein Plektrum an der Oberkante des Gerätes unter die graue Kunststoffabdeckung.

Heble die Kunststoffabdeckung mithilfe des Plektrum hoch.

Entferne die Kunststoffabdeckung.

Benutze einen Torx T5 Schraubendreher, um die beiden 4,2 mm langen Schrauben zu entfernen, mit denen der Ohrhörer-Lautsprecher befestigt ist.

Setze das flache Ende eines Spudgers unter die Unterkante des Ohrhörer-Lautsprechers.

Heble den Ohrhörer-Lautsprecher mithilfe des Spudgers hoch.

Entferne den Ohrhörer-Lautsprecher mit einer Pinzette oder deinen Fingern.

Trenne das Kabel der Blitzbaugruppe mit einem Spudger, indem du den Stecker gerade aus seinem Anschluss heraushebelst.

Benutze einen Spudger, um das LED Glyph-Kabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Setze ein Plektrum unter die Abdeckung der Aufnahmekontrollanzeige in der oberen rechten Ecke des Displays ein.

Heble die Kunststoffabdeckung mit dem Plektrum hoch.

Entferne die Abdeckung der Aufnahmekontrollanzeige mit den Fingern oder einer Pinzette.

Entferne die vier 4,2 mm langen Torx T5 Schrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

Entferne die vier 4,2 mm langen Torx T5 Schrauben, mit denen die Abdeckung der Tochterplatine befestigt ist.

Schiebe ein Plektrum unter die rechte, die untere und die linke Kante der unteren LED-Einheit und trenne sie ganz von der Abdeckung der Tochterplatine ab.

Klappe die untere LED-Einheit mit Hilfe einer stumpfen Pinzette behutsam um, so dass du an den Stecker des LED-Kabels herankommst.

Setze eine Pinzette mit einer Spitze in den Spalt an der rechten Seite an der Abdeckung des LED-Steckers ein.

Drücke die Pinzette zur linken Seite des Smartphones hin, so dass sich die Raste an der Abdeckung löst.

Hebe die Abdeckung mit der Pinzette hoch, um an den Stecker heranzukommen.

Heble den Stecker des LED-Kabels mit dem Spudger nach oben aus dem Anschluss heraus und trenne ihn ab.

Entferne die untere LED-Einheit mit der Pinzette oder deinen Fingern.

Entferne die fünf 4,2 mm langen Torx T5 Schrauben, mit denen die Abdeckung der Tochterplatine befestigt ist.

Löse den grauen Kunststoffschutz vorsichtig mit einer Pinzette von der Abdeckung der Tochterplatine ab und entferne ihn.

Setze einen Spudger mit der Spitze unter die Oberkante der Abdeckung der Tochterplatine, direkt über dem schwarzen Gummischutz der Halterung des LED Steckers.

Heble mit dem Spudger nach oben, bis sich die Rasten der Abdeckung der Tochterplatine lösen.

Entferne die Abdeckung der Tochterplatine mit den Fingern oder einer Pinzette.

Entferne den schwarzen Gummischutz mit einer Pinzette von der Abdeckung des LED-Steckers.

Entferne die Abdeckung des LED-Steckers mit einer Pinzette.

Heble den Stecker des Verbindungskabels mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schiebe ein Plektrum unter das Verbindungskabel und trenne es von der Ladespulen-Baugruppe und vom Lautsprecher ab.

Biege das Verbindungskabel mit einer Pinzette nach links, so wie man die Seite eines Buchs umschlägt.

Setze ein Plektrum unter die rechte untere Kante der Baugruppe.

Schiebe das Plektrum an der rechten Kante der Baugruppe entlang und trenne den Kleber auf.

Setze ein Plektrum unter die linke untere Kante der Ladespulen-Baugruppe.

Schiebe das Plektrum an der linken Kante der Ladespulen-Baugruppe entlang und trenne den Kleber auf.

Klappe die Ladespulen-Baugruppe zur Oberkante des Smartphones hin, um an die Schrauben für die Abdeckung der Hauptplatine heranzukommen.

Entferne die drei 4,2 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

Lege die Ladespule wieder in ihre ursprüngliche Position zurück.

Schiebe behutsam ein Plektrum unter die Kameraabdeckung und Blitzeinheit und löse sie von der Abdeckung der Hauptplatine ab.

Klappe die Kamera- und Blitzeinheit mit einer Pinzette vorsichtig zum Akku hin.

Entferne die beiden 4,2 mm langen Torx T5 Schrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

Lege die Kameraabdeckung und Blitzeinheit wieder in ihre ursprüngliche Position zurück.

Klappe die Ladespule vorsichtig zur Oberkante des Smartphones hin, um an die Unterkante der Abdeckung der Hauptplatine heranzukommen.

Setze einen Spudger mit dem flachen Ende unter die rechte untere Kante der Abdeckung der Hauptplatine ein.

Heble mit dem Spudger nach oben, bis sich die Rasten der Abdeckung der Hauptplatine lösen.

Wiederhole diesen Vorgang für die Rasten an der linken unteren Kante der Abdeckung der Hauptplatine.

Entferne die LED Glyph-Baugruppe.

Heble den Akkustecker mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

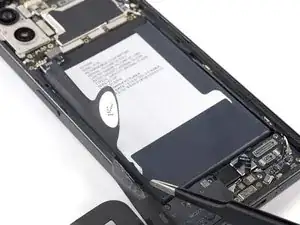

Verwende eine stumpfe Pinzette oder einen sauberen Fingernagel, um die mit einem Pfeil von dem Akku beschrifteten Zuglasche abzulösen.

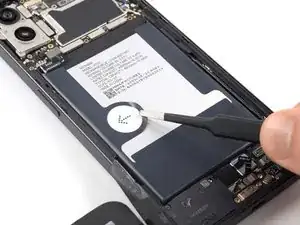

Verwende eine stumpfe Pinzette, um die verbleibenden Teile der Zuglasche von der linken Kante des Akkus abzuziehen.

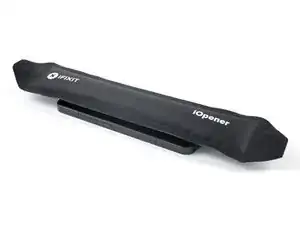

Lege einen erhitzten iOpener auf das Display um den Akkukleber zu aufzuweichen. Lasse den iOpener mindestens 2 Minuten auf dem Display.

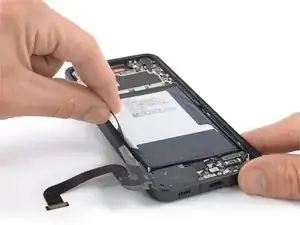

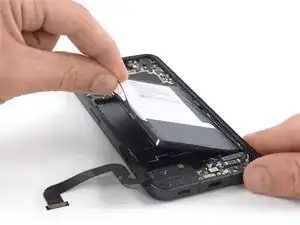

Fasse die Zuglasche und zieh den Klebestreifen hoch, um den Akku aus der Aussparung zu heben und in eine aufrechte Position zu klappen.

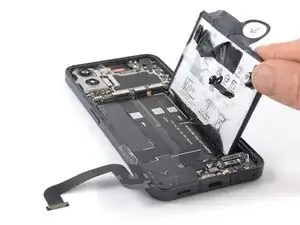

Entferne den Akku.
