Nothing Phone (1) Ohrhörer-Lautsprecher tauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 3
Nothing Phone (1) Ohrhörer-Lautsprecher tauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

25 - 45 Minuten

Einleitung

Benutze diese Anleitung, um den Ohrhörer-Lautsprecher deines Nothing Phone (1) zu ersetzen.

Du wirst bei Zusammenbau deines Gerätes Ersatzklebestreifen benötigen, um die Rückabdeckung aus Glas wieder zu befestigen. Dein Gerät wird danach normal funktionieren, wahrscheinlich aber seine IP-Schutzklasse verlieren.

  1. bNXONSNEPhNABEgt

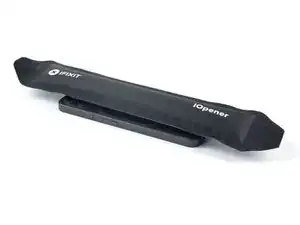

    • Bereite einen iOpener vor und lege in zwei Minuten lang auf die Glasrückseite, um den Kleber darunter aufzuweichen.

    • Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein Nothing Phone (1) nicht überhitzt – Display und Akku sind ziemlich hitzeempfindlich.

    Bereite einen iOpener* vor und platziere ihn für einige Minuten am rückseitigen Glas, um den Kleber darunter zu lösen.

    *Ein Haarfön, eine Heissluftpistole und ähnliches könnte auch zum erwärmen verwendet werden. Dies aber BITTE mit Vorsicht, Akkus mögen zu starke Hitze nicht z.B.

    byte park -

  2. eHqiReJ6LbREgqTR
    eHqiReJ6LbREgqTR
    KyRcYrfOkgrmWrae
    eEByrbHRapwtTvWT

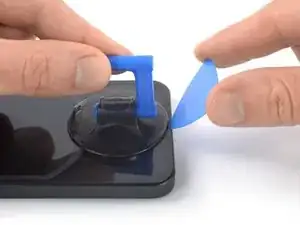

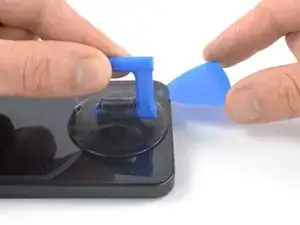

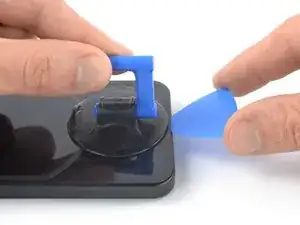

    • Befestige einen Saugheber unten auf der Glasrückseite, und zwar so nah wie möglich an der Kante.

    • Wenn das Glas der Rückabdeckung gebrochen ist, kann es sein, dass der Saugheber nicht gut daran hält. Versuche, das Glas mit starkem Klebeband anzuheben oder den Saugheber mit Sekundenkleber am Glas festzukleben. Warte, bis der Kleber getrocknet ist und mache dann weiter.

    • Hebe die Glasrückseite mit dem Saugheber an, um einen kleinen Spalt zwischen der Rückabdeckung und dem Rahmen zu erzeugen.

    • Wenn du Schwierigkeiten hast, einen Spalt zu erzeugen, erwärme den Kleber erneut, um ihn noch mehr aufzuweichen. Folge den Anweisungen zum iOpener, um ein Überhitzen zu vermeiden.

    • Setze ein Plektrum in den eben entstandenen Spalt ein.

    • Schiebe das Plektrum zur unteren rechten Ecke, um den Kleber zu durchtrennen.

    • Lasse das Plektrum stecken, um zu vermeiden, dass sich der Kleber wieder verbindet.

    .Einen Sauger unten am hinteren Glas anbringen, so nah wie möglich am Rand. i:Falls das Glas schon gesplittert ist, lässt sich der Sauger nicht verwenden. Man kann es mit einem starken Klebeband versuchen, oder man klebt den Sauger mit SuperKleber fest.

    .Das rückseitige Glas minimal anheben, um einen kleinen Spalt zwischen der Rückseite und dem Rahmen zu erzeugen. i:Bei Problemen nochmals mit iOpener oder Wärmegeräten versuchen, den Kleber etwas zu lösen.

    .Einen Plektrum bzw ein geeignetes Werkzeug in den geschaffenen Spalt einführen.

    .'Schneiden' Sie mit dem Werkzeug durch den Kleber zur rechten unteren Ecke.

    .Das Werkzeug nicht entfernen, um Wiederverkleben zu verhindern.

    byte park -

    Findet das jemand ganz ok übersetzt, oder sogar gut? mfg

    byte park -

  3. uJx4GocOXnpHTRWy
    uJx4GocOXnpHTRWy
    4aBut1cob3LQNuSB

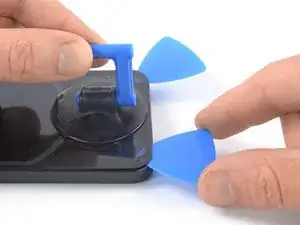

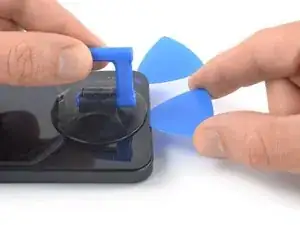

    • Setze eine zweites Plektrum an der Unterkante deines Smartphones ein.

    • Schiebe das Plektrum zur unteren linken Ecke, um den Kleber durchzutrennen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  4. QFxiLQllfSFhXlGX
    QFxiLQllfSFhXlGX
    KW536QTInRUBy64Q
    wSIG2yns3mSLlATA

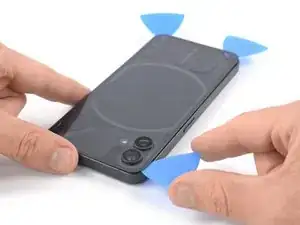

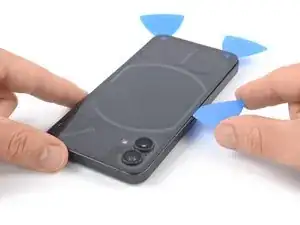

    • Wenn du bei der Markierung schneidest, setze nur die Spitze des Plektrums ein (~2-3 mm), um zu vermeiden, dass die LEDs beschädigt werden.

    • Wenn der Kleber zu fest zum Schneiden wird, ist er wahrscheinlich abgekühlt. Benutze deinen iOpener 1-2 Minuten lang, um den Kleber wieder zu erwärmen.

    • Setze ein drittes Plektrum in die untere linke Ecke deines Smartphones ein.

    • Schiebe das Plektrum an der linken Kante entlang, um den Kleber durchzutrennen.

    • Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  5. RVj6csadxA33WjeZ
    RVj6csadxA33WjeZ
    KRBJdZG2RMgLoPMT

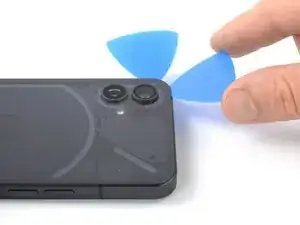

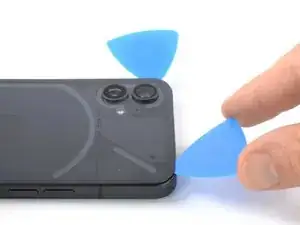

    • Setze ein viertes Plektrum unter die obere linke Ecke ein.

    • Schiebe das Plektrum an der Oberkante deines Smartphones entlang, um den Kleber durchzutrennen.

    • Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  6. JDThviOlEYWeZnQK
    JDThviOlEYWeZnQK
    VXQyutRToIZQPqJy

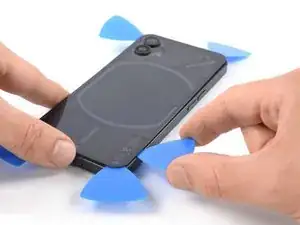

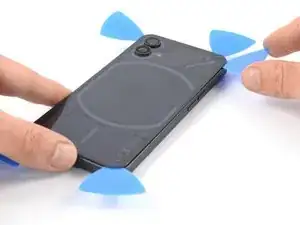

    • Setze ein fünftes Plektrum unter die obere rechte Ecke ein.

    • Schiebe das Plektrum an der rechten Kante der Glasrückseite entlang, um den restlichen Kleber zu durchtrennen.

    • An diesem Punkt sollte die Glasrückseite vom Rahmen abgelöst sein. Wenn die Kanten der Glasrückseite an manchen Stellen noch festhängen, dann löse den restlichen Kleber mit einem Plektrum ab.

  7. 3KsNWYfoXSnYjS5i
    3KsNWYfoXSnYjS5i
    PNfLo4AAQYrTThW6

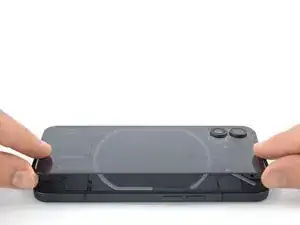

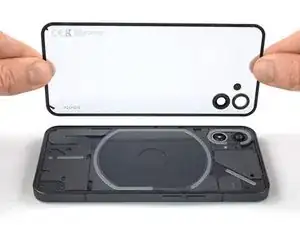

    • Entferne die Glasrückseite.

    • Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

    • Da die Glasrückseite des Nothing Phone (1) durchsichtig ist, kann ein Staubbläser hilfreich sien, um sie vor dem Einbau zu reinigen.

    • Befestige die neue Rückabdeckung aus Glas mit vorgeschnittenen Klebestreifen oder doppelseitigem Klebeband. Wenn du die Glasrückseite angeklebt hast, musst du sie einige Minuten lang fest und gleichmäßig andrücken, damit der Kleber abbinden kann und gut hält. Lege dein Gerät z. B. unter einen Stapel schwerer Bücher.

  8. HOQTdDhd1DBifPRg
    HOQTdDhd1DBifPRg
    XmBB3vgPsN3CIxmO
    sxFFJSBJKhFw5bGg

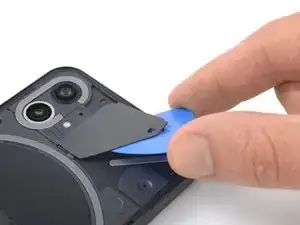

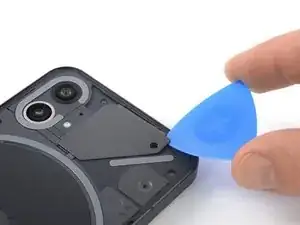

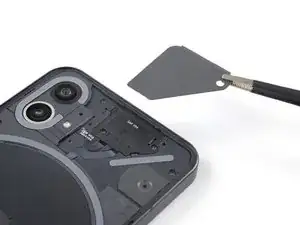

    • Die Kunststoffabdeckung über dem Ohrhörer-Lautsprecher ist leicht festgeklebt. Wenn du Schwierigkeiten damit hast, sie zu entfernen, lege 1-2 Minuten lang einen erwärmten iOpener darauf, um den Kleber darunter aufzuweichen.

    • Setze ein Plektrum an der Oberkante des Gerätes unter die graue Kunststoffabdeckung.

    • Heble die Kunststoffabdeckung mithilfe des Plektrum hoch.

    • Entferne die Kunststoffabdeckung.

  9. wnJVdhUXLjEmPuXu

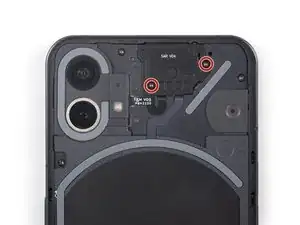

    • Benutze einen Torx T5 Schraubendreher, um die beiden 4,2 mm langen Schrauben zu entfernen, mit denen der Ohrhörer-Lautsprecher befestigt ist.

  10. ZPHppFAqsMwwKn1P
    ZPHppFAqsMwwKn1P
    fpeMuIvybluM54ck
    MX6sKfb35bwHV2AX

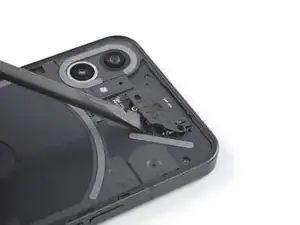

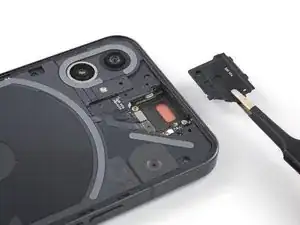

    • Setze das flache Ende eines Spudgers unter die Unterkante des Ohrhörer-Lautsprechers.

    • Heble den Ohrhörer-Lautsprecher mithilfe des Spudgers hoch.

    • Entferne den Ohrhörer-Lautsprecher mit einer Pinzette oder deinen Fingern.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
