Oral-B Black 7000 Akku austauschen

Geschrieben von: Jonathan Bowyer
  • Kommentare: 14
Oral-B Black 7000 Akku austauschen

Schwierigkeitsgrad

Schwierig

Schritte

10

Zeitaufwand

30 - 45 Minuten

Einleitung

Wenn die Akkuleistung nachlässt musst du ihn austauschen. Das wird hier gezeigt.

Zum Ausbau musst du löten. Wenn du das noch nie gemacht hast gilt dir unsere Lötanleitung.

  1. ysgBokHpSjcXlyZP
    ysgBokHpSjcXlyZP
    fOSHPhyJKKXjSLW4
    o1Bn3A4taluh3OSw

    • Löse die Bodenkappe am Ende der Zahnbürste mit Hilfe der Ladestation. Setze die Bürste in die Ladestation ein und drehe sie um 90° gegen den Uhrzeigersinn.

  2. MQqRMGwPofTcmRMp

    • Entferne die Bodenkappe mit dem Spudger.

  3. qBKNtVlJ1i2Q2SGf

    • Löse die Kappe an der Antriebsachse mit dem Spudger.

  4. OJ1TDjVUsvCOmoye
    OJ1TDjVUsvCOmoye
    SV12YGFVHI23ljCh

    • Drücke auf de Antriebsachse damit die Inneneinheit herauskommt.

    • Du kannst auch vorsichtig mit dem Spudger an der Spule hebeln, aber dies kann auch zu Beschädigungen führen.

    You need to release the induction coil’s plastic clips before you try to slide it out! This is a key missing step.

    Matthew Dowdeswell -

    I agree with Matthew. You must insert a spudger and release the plastic clips while pressing down on the rotating head. I held the rotating head with a pair of pliars and then released the plastic clips and it popped right out.

    Brian Davis -

    i third that, this needs to be added ASAP, you have no chance of getting it out without unclicking those two latches that lock the inner assembly to the outer casing.

    Rainer Joos -

  5. UigCxWJygXhj5412

    • Wickle die Drahtenden mit einer Pinzette von den weißen Kunststoffstiften.

    • Jeder Draht ist mit drei bis vier Windungen aufgewickelt.

    Unnecessary step for battery replacement! The electrode of the battery is solely the single solder point in the middle and the battery comes out just as well if you just leave the coil. If all you want is to replace the battery. just leave the coil, It’s fiddly and risky to break the wire and more work, only disadvantages. Good efforts!

    Rainer Joos -

    Achtung dieser Schritt ist für den reinen Akkutausch unnötig und quasi falsch! Die Spule kann verbleiben, der Akku ist einzig die einzelne mittige Lötstelle!

    Rainer Joos -

  6. SaKRvLEqS1nCnxYo

    • Entlöte die beiden Anschlüsse oben an der Platine. Entferne die Drähte mit einer Pinzette.

  7. pKSWZTRmJNVWqSyA

    • Entferne die Ladespule indem du die Plastikrasten löst.

    • Falls nötig kannst du dazu einen Spudger benutzen.

  8. 4GBkTGuKsdJpQsHy

    • Entferne die Feder mit dem Spudger vom Gehäuse.

  9. tTs3ynikKPhgyIHq
    tTs3ynikKPhgyIHq
    gkONUHBuWqCZuEqv

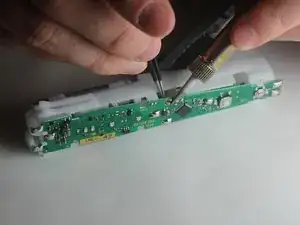

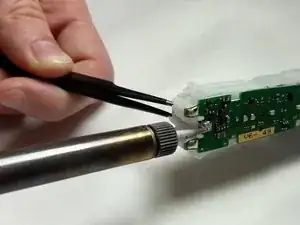

    • Entlöte die Akkuanschlüsse oben an der Platine. Ziehe sie danach durch das Kunststoffgehäuse.

    • Wiederhole das Verfahren für die beiden Anschlüsse gerade neben dem rautenförmigen Schaltkreis. Die Elektroden können danach durch die Platine gezogen werden.

    Second is totally unnecessary step for battery replacement. Only the one in the middle is the electrode of the battery. Same in the earlier step with the coil, don’t unsolder the coil if all you want to do is battery replacement. Just more fiddly work and risk of damage.

    Rainer Joos -

  10. DAPY5iOheUWoPJBQ

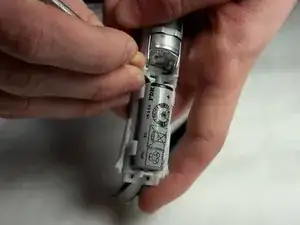

    • Löse den Akku mit einem Metallspatel aus seiner Halterung. Die Anschlussfahnen bleiben mit dem Akku verlötet.

    Which battery spec is it?

    Gavin Lo -

    2000mAh 1.2V 42x17mm

    VauWeh -

    Is this a lithium ion battery and will it definitely work for the Oral-B Black 7000? Any help is greatly appreciated, the exact part number replacement would be nice...

    Kind regards

    Chai

    Chai Watkins -

    NiMH Battery is needed!

    Lithium-ion will not work with the regular charging station

    Ole Kretzschmar -

Abschluss

Zum Zusammenbau musst du die Schritte in umgekehrter Richtung befolgen.

Tinte & Feder

Jonathan Bowyer

Mitglied seit: 06/11/17

373 Reputation

4 Kommentare

Wo bekommt man einen neuen AKU

Andreas

Andreas Kappos -

Der sollte es sein. Er muss Lötfahnen haben! Miss die Länge nach, 42 oder 48 mm.

https://www.amazon.de/Ersatzakku-mit-Ein...

VauWeh -

What size battery do you need to replace this one?

pat-gray -

Please check your device to be sure, but for me, it needed a battery of 48mm in length and 17mm in diameter. On top of that, it needs to have solder pads to make sure you can attach it properly.

Thijs -
