Oral-B Black 7000 Ladespule austauschen

Geschrieben von: Rachel Surridge

Kommentare: 7

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

15 - 30 Minuten

Einleitung

Mit Hilfe der Ladespule am unteren Ende der Zahnbürste wird der Akku drahtlos aufgeladen. Wenn sie beschädigt ist muss sie ausgetauscht werden, dies wird hier gezeigt.

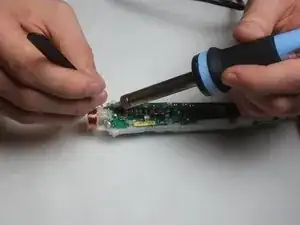

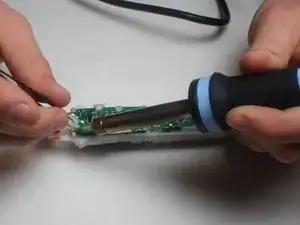

Zum Ausbau musst du löten. Wenn du das noch nie gemacht hast gilt dir unsere Lötanleitung.

Werkzeuge

Schritt 1

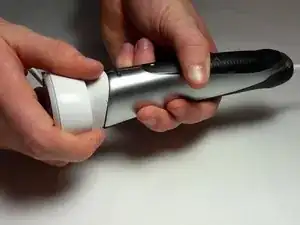

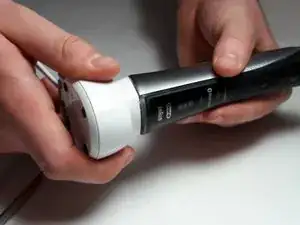

Löse die Bodenkappe am Ende der Zahnbürste mit Hilfe der Ladestation. Setze die Bürste in die Ladestation ein und drehe sie um 90° gegen den Uhrzeigersinn.

Schritt 2

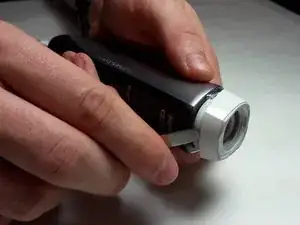

Entferne die Bodenkappe mit dem Spudger.

Schritt 3

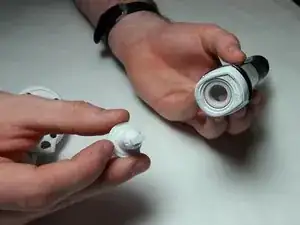

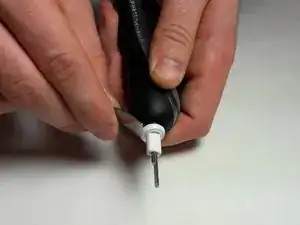

Löse die Kappe an der Antriebsachse mit dem Spudger.

Schritt 4

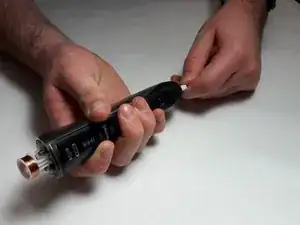

Drücke auf de Antriebsachse damit die Inneneinheit herauskommt.
Du kannst auch vorsichtig mit dem Spudger an der Spule hebeln, aber dies kann auch zu Beschädigungen führen.

You need to release the induction coil’s plastic clips before you try to slide it out! This is a key missing step.

Matthew Dowdeswell - 11/10/20

I agree with Matthew. You must insert a spudger and release the plastic clips while pressing down on the rotating head. I held the rotating head with a pair of pliars and then released the plastic clips and it popped right out.

Brian Davis - 08/05/21

i third that, this needs to be added ASAP, you have no chance of getting it out without unclicking those two latches that lock the inner assembly to the outer casing.

Rainer Joos -

Schritt 5

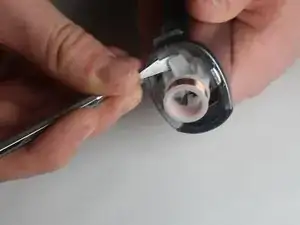

Wickle die Drahtenden mit einer Pinzette von den weißen Kunststoffstiften.
Jeder Draht ist mit drei bis vier Windungen aufgewickelt.

Unnecessary step for battery replacement! The electrode of the battery is solely the single solder point in the middle and the battery comes out just as well if you just leave the coil. If all you want is to replace the battery. just leave the coil, It’s fiddly and risky to break the wire and more work, only disadvantages. Good efforts!

Rainer Joos -

Achtung dieser Schritt ist für den reinen Akkutausch unnötig und quasi falsch! Die Spule kann verbleiben, der Akku ist einzig die einzelne mittige Lötstelle!
