Oral-B Black 7000 Motor austauschen

Geschrieben von: Jonathan Bowyer

Kommentare: 11

Schwierigkeitsgrad

Sehr schwierig

Schritte

Zeitaufwand

50 Minuten - 1 Stunde

Einleitung

Hier wird der Austausch des Motors gezeigt.

Zum Ausbau musst du löten. Wenn du das noch nie gemacht hast hilft dir unsere Lötanleitung.

Werkzeuge

Schritt 1

Löse die Bodenkappe am Ende der Zahnbürste mit Hilfe der Ladestation. Setze die Bürste in die Ladestation ein und drehe sie um 90° gegen den Uhrzeigersinn.

Schritt 2

Entferne die Bodenkappe mit dem Spudger.

Schritt 3

Löse die Kappe an der Antriebsachse mit dem Spudger.

Schritt 4

Drücke auf de Antriebsachse damit die Inneneinheit herauskommt.
Du kannst auch vorsichtig mit dem Spudger an der Spule hebeln, aber dies kann auch zu Beschädigungen führen.

You need to release the induction coil’s plastic clips before you try to slide it out! This is a key missing step.

Matthew Dowdeswell - 11/10/20

I agree with Matthew. You must insert a spudger and release the plastic clips while pressing down on the rotating head. I held the rotating head with a pair of pliars and then released the plastic clips and it popped right out.

Brian Davis - 08/05/21

i third that, this needs to be added ASAP, you have no chance of getting it out without unclicking those two latches that lock the inner assembly to the outer casing.

Rainer Joos -

Schritt 5

Wickle die Drahtenden mit einer Pinzette von den weißen Kunststoffstiften.
Jeder Draht ist mit drei bis vier Windungen aufgewickelt.

Unnecessary step for battery replacement! The electrode of the battery is solely the single solder point in the middle and the battery comes out just as well if you just leave the coil. If all you want is to replace the battery. just leave the coil, It’s fiddly and risky to break the wire and more work, only disadvantages. Good efforts!

Rainer Joos -

Achtung dieser Schritt ist für den reinen Akkutausch unnötig und quasi falsch! Die Spule kann verbleiben, der Akku ist einzig die einzelne mittige Lötstelle!

Rainer Joos -

Schritt 6

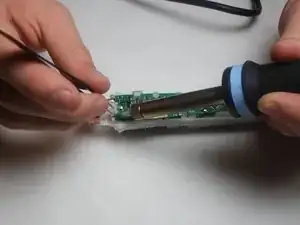

Entlöte die beiden Anschlüsse oben an der Platine. Entferne die Drähte mit einer Pinzette.

Schritt 7

Entferne die Ladespule indem du die Plastikrasten löst.
Falls nötig kannst du dazu einen Spudger benutzen.

Schritt 8

Entlöte die beiden Anschlüsse für die LED im oberen Bereich des Gerätes.
Diese Drähte sind sehr empfindlich, schmelze das Lötzinn komplett ab, bevor du sie entfernst.

Schritt 9

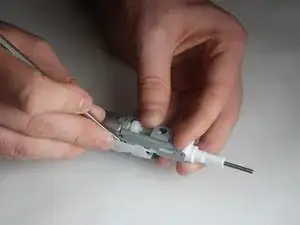

Löse das Kunststoffgehäuse und die LED mit einer Pinzette vom Gerät.

Hello, where did you found the motherboard ?

Valentin COMBEL - 20/07/18

Schritt 10

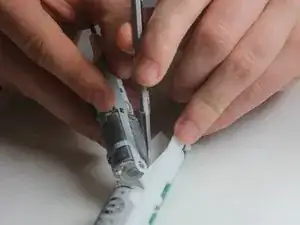

Entferne die Feder am Gehäuse mit einem Spudger.
Der Spudger sollte lieber aus Kunststoff als aus Metall sein, um die Gefahr den Akku zu beschädigen gering zu halten.

Schritt 11

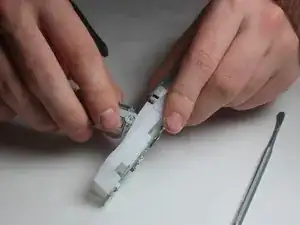

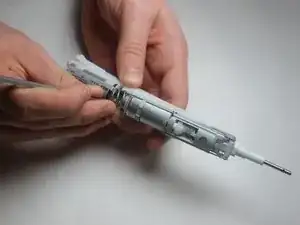

Entferne die Motoreinheit vom Gerät. Heble sie dazu mit dem Spudger aus ihrem Sitz.
Die Einheit wird von Rasten im Kunststoff festgehalten. Achte darauf, dass nichts beschädigt wird und später wieder benutzt werden kann.

Schritt 12

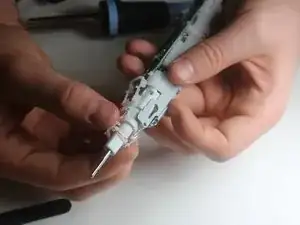

Entlöte die Motoranschlüsse von der Platine und entferne die Motoreinheit.

How do I know if I need a new motor? My battery seems fine. My toothbrush buzzes when I turn it on, and I can hear it cycle the different modes when I push the mode button, but the head won’t swivel

Laura -

Abschluss

Zum Zusammenbau musst du die Schritte in umgekehrter Richtung befolgen.
