Oral-B Black 7000 Platine austauschen

Geschrieben von: Jonathan Bowyer

Kommentare: 12

Schwierigkeitsgrad

Sehr schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Auf der Platine ist die ganze Steuerung vereinigt. Wenn sie nicht mehr funktioniert musst du sie austauschen.

Zum Ausbau musst du löten. Wenn du das noch nie gemacht hast hilft dir unsere Lötanleitung.

Werkzeuge

Schritt 1

Löse die Bodenkappe am Ende der Zahnbürste mit Hilfe der Ladestation. Setze die Bürste in die Ladestation ein und drehe sie um 90° gegen den Uhrzeigersinn.

Schritt 2

Entferne die Bodenkappe mit dem Spudger.

Schritt 3

Löse die Kappe an der Antriebsachse mit dem Spudger.

Schritt 4

Drücke auf de Antriebsachse damit die Inneneinheit herauskommt.
Du kannst auch vorsichtig mit dem Spudger an der Spule hebeln, aber dies kann auch zu Beschädigungen führen.

You need to release the induction coil’s plastic clips before you try to slide it out! This is a key missing step.

Matthew Dowdeswell - 11/10/20

I agree with Matthew. You must insert a spudger and release the plastic clips while pressing down on the rotating head. I held the rotating head with a pair of pliars and then released the plastic clips and it popped right out.

Brian Davis - 08/05/21

i third that, this needs to be added ASAP, you have no chance of getting it out without unclicking those two latches that lock the inner assembly to the outer casing.

Rainer Joos -

Schritt 5

Wickle die Drahtenden mit einer Pinzette von den weißen Kunststoffstiften.
Jeder Draht ist mit drei bis vier Windungen aufgewickelt.

Unnecessary step for battery replacement! The electrode of the battery is solely the single solder point in the middle and the battery comes out just as well if you just leave the coil. If all you want is to replace the battery. just leave the coil, It’s fiddly and risky to break the wire and more work, only disadvantages. Good efforts!

Rainer Joos -

Achtung dieser Schritt ist für den reinen Akkutausch unnötig und quasi falsch! Die Spule kann verbleiben, der Akku ist einzig die einzelne mittige Lötstelle!

Rainer Joos -

Schritt 6

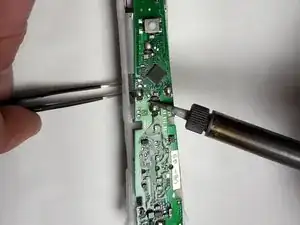

Entlöte die beiden Anschlüsse oben an der Platine. Entferne die Drähte mit einer Pinzette.

Schritt 7

Entferne die Ladespule indem du die Plastikrasten löst.
Falls nötig kannst du dazu einen Spudger benutzen.

Schritt 8

Entferne die Feder mit dem Spudger vom Gehäuse.

Schritt 9

Entlöte die Akkuanschlüsse oben an der Platine. Ziehe sie danach durch das Kunststoffgehäuse.
Wiederhole das Verfahren für die beiden Anschlüsse gerade neben dem rautenförmigen Schaltkreis. Die Elektroden können danach durch die Platine gezogen werden.

Second is totally unnecessary step for battery replacement. Only the one in the middle is the electrode of the battery. Same in the earlier step with the coil, don’t unsolder the coil if all you want to do is battery replacement. Just more fiddly work and risk of damage.

Rainer Joos -

Schritt 10

Löse den Akku mit einem Metallspatel aus seiner Halterung. Die Anschlussfahnen bleiben mit dem Akku verlötet.

Which battery spec is it?

Gavin Lo -

2000mAh 1.2V 42x17mm

VauWeh -

Is this a lithium ion battery and will it definitely work for the Oral-B Black 7000? Any help is greatly appreciated, the exact part number replacement would be nice...

Kind regards

Chai

Chai Watkins -

NiMH Battery is needed!

Lithium-ion will not work with the regular charging station

Ole Kretzschmar - 14/06/22

Schritt 11

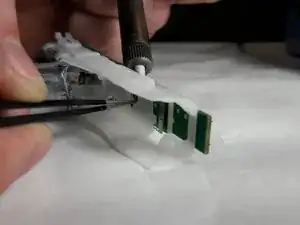

Entlöte die beiden Anschlüsse für die LED im oberen Bereich des Gerätes.
Diese Drähte sind sehr empfindlich, schmelze das Lötzinn komplett ab, bevor du sie entfernst.

Schritt 12

Löse das Kunststoffgehäuse und die LED mit einer Pinzette vom Gerät.

Hello, where did you found the motherboard ?

Valentin COMBEL - 20/07/18

Schritt 13

Entferne die Feder am Gehäuse mit einem Spudger.
Der Spudger sollte lieber aus Kunststoff als aus Metall sein, um die Gefahr den Akku zu beschädigen gering zu halten.

Schritt 14

Entferne die Motoreinheit vom Gerät. Heble sie dazu mit dem Spudger aus ihrem Sitz.
Die Einheit wird von Rasten im Kunststoff festgehalten. Achte darauf, dass nichts beschädigt wird und später wieder benutzt werden kann.

Schritt 15

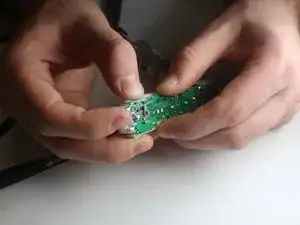

Entlöte die Motoranschlüsse von der Platine und entferne die Motoreinheit.

How do I know if I need a new motor? My battery seems fine. My toothbrush buzzes when I turn it on, and I can hear it cycle the different modes when I push the mode button, but the head won’t swivel

Laura -

Schritt 16

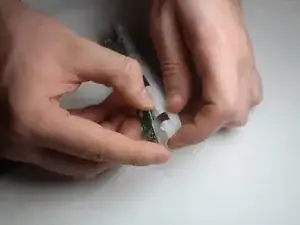

Entferne die Optik für die Leuchtanzeige mit den Fingern oder dem Spudger von der Platine.

Schritt 17

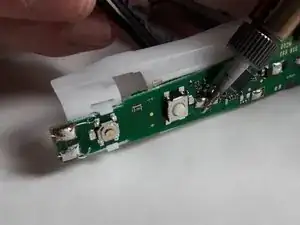

Entlöte zwei Anschlüsse in der Mitte der Platine: der erste ist unter dem Einschaltknopf. Löse den Anschluss mit einer Spitzzange ab.
Der zweite ist über dem rautenförmigen Schaltkreis. Löse den Anschluss mit einer Spitzzange ab.
