Einleitung
Der Entstörkondensator in der Senseo Quadrante geht leider oft kaputt. Die Maschine geht dann garnicht mehr an oder die Pumpe versagt. Der Austausch ist recht einfach. Benötigt wird ein 0,47uF-Kondensator, Klasse X2, mindestens 275 V, 22 mm Rastermaß, der bei jedem Elektronikversand leicht erhältlich ist.
Die Reparatur geht ganz ähnlich wie bei anderen Senseo Geräten
Werkzeuge
Ersatzteile
-
-
Drehe die Maschine so, dass die Rückseite zu dir zeigt.
-

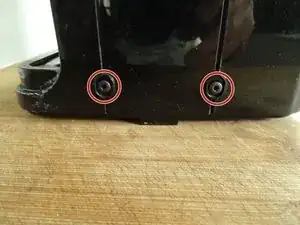

Entferne die rechte der beiden Torx T15 Schrauben unten an der Rückseite, es schadet auch nicht, wenn du beide herausdrehst.
-
-
-

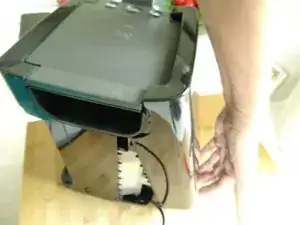

Das Seitenteil muss zuerst an der Unterkante gelöst werden. Drehe die Maschine so, dass der Boden zu dir zeigt.
-

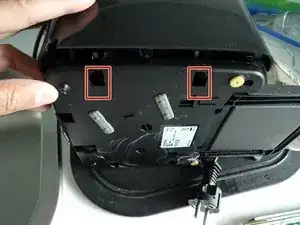

An der Bodenplatte kannst du zwei Vertiefungen erkennen. Drücke die Rasten mit einem Schraubendreher ein und löse das Seitenteil an der Unterkante.
-
Wahrscheinlich klemmt es ein wenig. Damit keine Kratzer entstehen, kannst du ein Hebelwerkzeug aus Kunststoff benutzen.
-
-
-

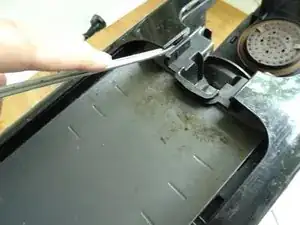

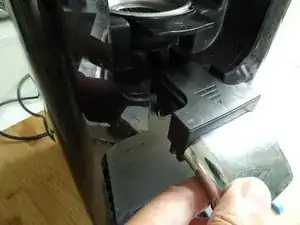

Das Seitenteil ist noch an der Vorderseite direkt neben dem Kaffeeauslauf eingerastet. Heble die Raste vorsichtig mit einem Schraubendreher auf.
-
An der Innenseite des Seitenteils befinden sich an der Oberkante zwei Zapfen, die in Löcher eingreifen. Hebe das Seitenteil nach oben heraus.
-
-
-

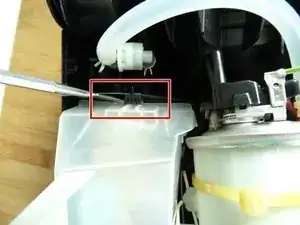

Löse die Raste oben an der Abdeckung der Elektronik.
-

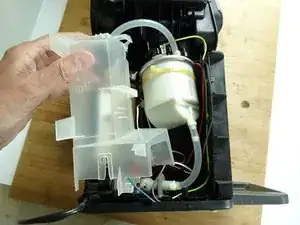

Hebe die Abdeckung heraus.
-

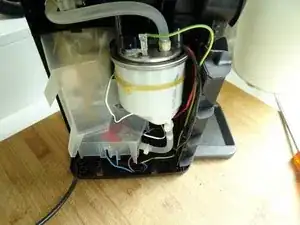

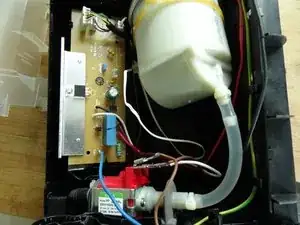

Die Elektronik und die Pumpe werden sichtbar.
-
-
-

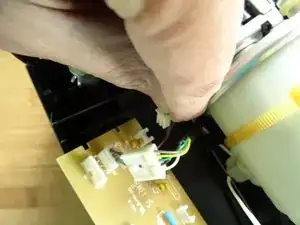

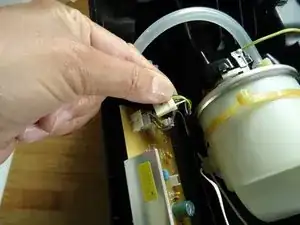

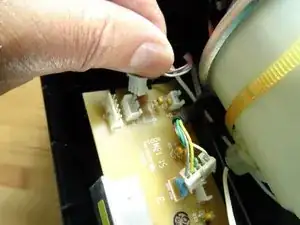

Um an den Kondensator heranzukommen, musst du die Anschlüsse oben lösen und die Raste ganz oben an der Platine lösen.
-
-
-
Die Kabel unten an der Platine können bleiben. Drehe die Platine um und entlöte den Kondensator.
-
Erhitze die Lötstellen und stoße mit einem Hölzchen (Zahnstocher) die Löcher wieder frei.
-
Löte den neuen Kondensator ein.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
