Philips Sonicare 2 Motor austauschen

Geschrieben von: Jonathan Jarvis
  • Kommentare: 5
Philips Sonicare 2 Motor austauschen

Schwierigkeitsgrad

Schwierig

Schritte

9

Zeitaufwand

20 Minuten - 1 Stunde

Einleitung

Austausch des Motors in der Philips Sonicare 2 HX6211/46 Zahnbürste. Die folgende Anleitung hilft dir beim Entlöten: Wie man Lötverbindungen herstellt und entlötet

  1. GtPJT66ZyCRro1Xr

    • Entferne oben die Zahnbürste.

  2. YBmBcA23gUPVbZTK

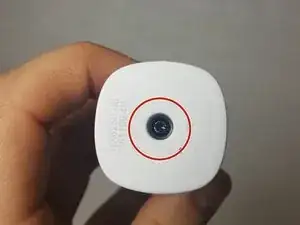

    • Entferne die 12 mm Torx T8 Schraube am Boden. Heble dann die Bodenplatte mit einem Plastiköffnungswerkzeug ab.

  3. a325tO4FNUrKSXGP
    a325tO4FNUrKSXGP
    YhgPKwM2mLnUPVvA

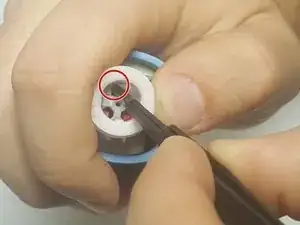

    • Entferne die innere Elektronik. Du musst dazu die roten Rasten wegdrücken, so wie im Bild gezeigt. Dadurch kann die Ladespule herausgeholt werden.

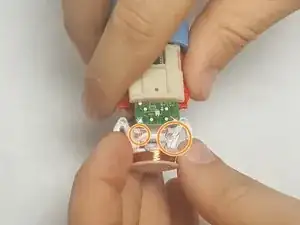

    • Sei sehr vorsichtig und beschädige nicht die Ladespule. Du musst sonst die Ladespule so wie im zweiten Bild wieder anlöten.

    Do all the three clips need to be pushed towards the center? Can you share details on how to pry the clips?

    Marc T -

    Yes, press them toward the center…

    Randy Rue -

    In my case, I didn’t remove the charging coil. I just pry loose the two white plastic anchors (part of the charging coil) on the two sides while pushing backward from the tip of vibrating rod at the other hand.

    Anonymous -

    Yes, white clips way to go here.

    Robert Cole -

  4. 6FOcLqYqXH1VSPIb

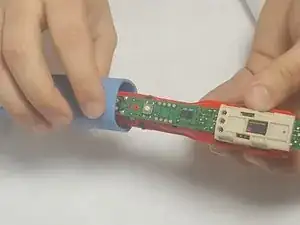

    • Nun kannst du wie gezeigt die Inneneinheit herausziehen.

  5. VcT1P1L1OdmZyhID

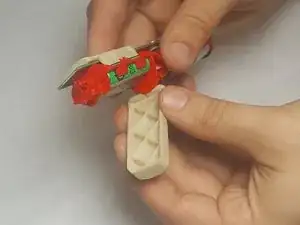

    • Entferne die weiße Akkuabdeckung.

  6. O3Zg3pOJc61uG6pZ

    • Heble die weiße Abdeckung über der Platine ab.

  7. fdupCmTeM3cVdi6K

    • Zerlegen das Gerät. Entferne das Plastikteil am Ansatz für die Bürste mit der Hand, ein Werkzeug ist dafür nicht nötig.

    Step 7 got the bad rubber part off

    Ronny Merkel -

  8. qEwZu3urHBWLfSgq

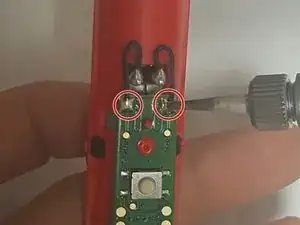

    • Entlöte den Motoranschluss auf der Platine an den beiden gezeigten Lötstellen.

  9. S5IgYrrKYgkDG3KB

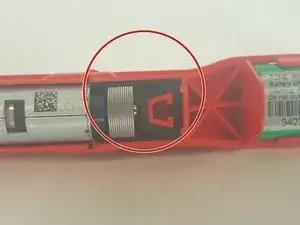

    • Entferne den defekten Motor.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
