Philips Sonicare 2 Platine austauschen

Geschrieben von: Jonathan Jarvis
  • Kommentare: 4
Philips Sonicare 2 Platine austauschen

Schwierigkeitsgrad

Schwierig

Schritte

9

Zeitaufwand

20 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt dir, wie du die Platine austauschen kannst. Du musst dabei löten, in folgender Anleitung siehst du, wie das geht: Wie man Lötverbindungen herstellt und entlötet

  1. GtPJT66ZyCRro1Xr

    • Entferne oben die Zahnbürste.

  2. YBmBcA23gUPVbZTK

    • Entferne die 12 mm Torx T8 Schraube am Boden. Heble dann die Bodenplatte mit einem Plastiköffnungswerkzeug ab.

  3. a325tO4FNUrKSXGP
    a325tO4FNUrKSXGP
    YhgPKwM2mLnUPVvA

    • Entferne die innere Elektronik. Du musst dazu die roten Rasten wegdrücken, so wie im Bild gezeigt. Dadurch kann die Ladespule herausgeholt werden.

    • Sei sehr vorsichtig und beschädige nicht die Ladespule. Du musst sonst die Ladespule so wie im zweiten Bild wieder anlöten.

    Do all the three clips need to be pushed towards the center? Can you share details on how to pry the clips?

    Marc T -

    Yes, press them toward the center…

    Randy Rue -

    In my case, I didn’t remove the charging coil. I just pry loose the two white plastic anchors (part of the charging coil) on the two sides while pushing backward from the tip of vibrating rod at the other hand.

    Anonymous -

    Yes, white clips way to go here.

    Robert Cole -

  4. 6FOcLqYqXH1VSPIb

    • Nun kannst du wie gezeigt die Inneneinheit herausziehen.

  5. VcT1P1L1OdmZyhID

    • Entferne die weiße Akkuabdeckung.

  6. O3Zg3pOJc61uG6pZ

    • Heble die weiße Abdeckung über der Platine ab.

  7. 1c4YDblADyeQaava

    • Heble den Akku mit einem Plastiköffnungswerkzeug weg. Du vermeidest dadurch Kurzschlüsse.

  8. KIrdCdBgqClsJJfm

    • Entlöte wie gezeigt die Platine vom Motor.

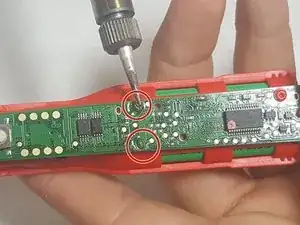

  9. ZBQSTHWIvFtvasRH

    • Entlöte die Platine vom Gehäuse und entferne sie.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
