Einleitung
Diese Anleitung zeigt dir, wie du den Kühlkörper austauschen kannst. Vor dem Einbau musst du unbedingt eine neue Schicht von Wärmeleitpaste auftragen.
-
-
Drehe die PS3 um und lege sie sorgfältig ab.
-
Ziehe vorsichtig den Garantieaufkleber vom unteren Gehäuse ab, um an die darunter verborgene Schraube zu gelangen.
-
-
-
Benutze die flache Seite eines Metallspatels, um die sieben Schraubenkappen an den Kanten des unteren Gehäuses herauszuhebeln.
-
-
-
Schraube die vier 13,3 mm langen T8 Torx Sicherheits-Schrauben unter der Öffnung des BD Laufwerkes heraus. (Einige Modelle haben nur drei Schrauben)
-
-
-
Hebe den Deckel zuerst an der hinteren Kante an und klappe ihn nach vorne.
-
Hebe jetzt den Deckel der PS3 vollständig ab.
-
-
-
Ziehe den Stecker der Gleichstromversorgung an den Kabeln gerade hoch und aus dem Sockel am Netzteil.
-
-
-
Das Netzteil ist mit zwei 7,6 mm Kreuzschlitzschrauben am unteren Gehäuse befestigt. Drehe sie heraus.
-
-
-
Hebe das Netzteil weiter an der linken Kante hoch, bis sie sich von den Metallstützen löst, so wie im zweiten Bild zu sehen.
-
Entferne das Netzteil von der PS 3, achte darauf, dass sich keine Kabel verfangen.
-
-
-
Klappe den Sicherungsbügel am Verbinder des Blu-ray Flachbandkabels mit dem flachen Ende des Spudgers oder dem Fingernagel hoch.
-
-
-

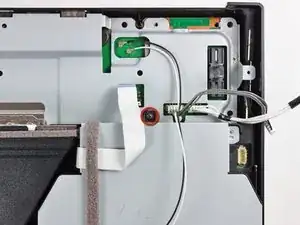

Das Blu-ray Laufwerk ist mit einer 9,5 mm Kreuzschlitzschraube am Gehäuse befestigt. Drehe sie heraus.
-
-
-

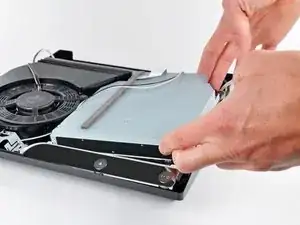

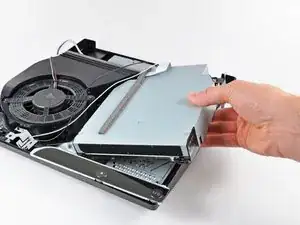

Hebe das Blu-ray Laufwerk leicht an der rechten Kante an und löse so die Steuerplatine aus ihrem Sitz.
-
Entferne das Blu-ray Laufwerk von der PS 3.
-
-
-

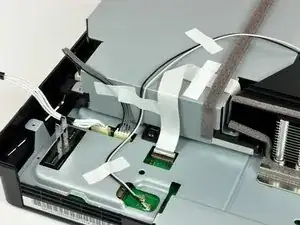

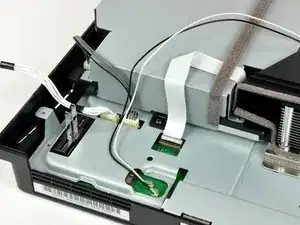

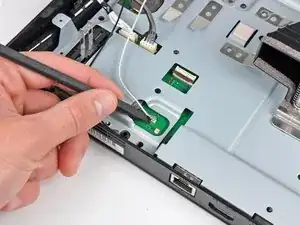

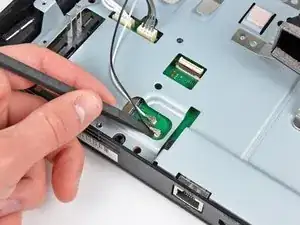

Heble beide Antennenstecker mit dem flachen Ende eines Spudgers aus ihren Anschlüssen auf de Motherboard hoch.
-
-
-

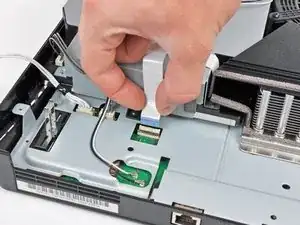

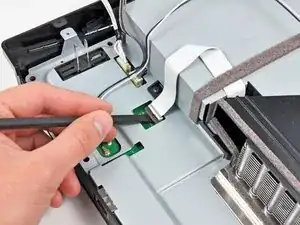

Ziehe das Flachbandkabel der Steuerplatine aus seinem Anschluss auf dem Motherboard hoch.
-
Entferne die Steuerplatine.
-
-
-
Drehe die PS3 herum und lege sie auf ihre Rückseite.
-
Lasse die kleine Zugangsklappe auf der Unterseite nahe an der Front der PS3 mit Hilfe des flachen Ende eines Spudgers aufspringen.
-

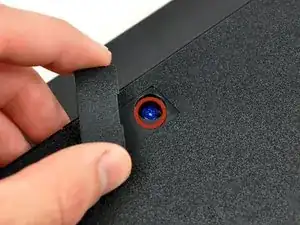

Entferne die unter dieser Klappe versteckte blaue Kreuzschlitzschraube.
-
-
-

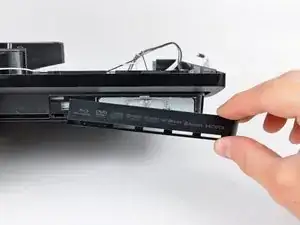

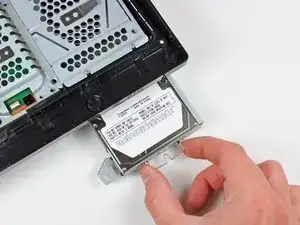

Schiebe die Abdeckung über dem Einschub für die Festplatte zur rechten Seite des unteren Gehäuses hin, ziehe sie dann von der Vorderkante weg und entferne sie von der PS3.
-
-
-
Entferne folgende fünf Kreuzschlitzschrauben, mit denen die Motherboard-Einheit im unteren Gehäuse befestigt ist:
-
Zwei silberfarbene 6 mm Schrauben
-
Drei schwarze 8 mm Schrauben
-
-
-

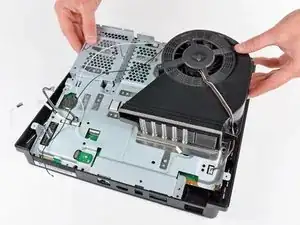

Hebe die Motherboard-Einheit an der Vorderkante an und entferne sie vom unteren Gehäuse, denke aber dran, dass das Antennenkabel immer noch am unteren Gehäuse angeschlossen ist.
-
-
-

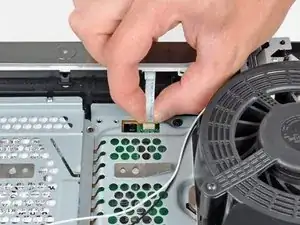

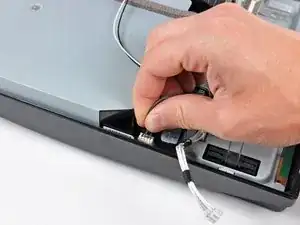

Ziehe das Lüfterkabel senkrecht nach oben, so dass sich der Stecker aus seinem Anschluss auf dem Motherboard löst.
-
-
-
Entferne folgende neun Schrauben, mit denen die Motherboard-Einheit zusammengehalten wird:
-
Vier 14,8 mm Kreuzschlitz-Schulterschrauben
-
Fünf 9,5 mm Kreuzschlitzschrauben
-
-
-

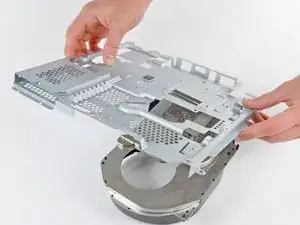

Drücke die Platine behutsam von der oberen Abschirmung nahe beim Lüfterstecker und die Ecke der Platine nahe bei den Drahtlos-Anschlüssen weg.
-
-
-

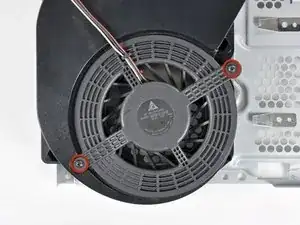

Entferne die beiden 9,5 mm Kreuzschlitzschrauben, mit denen der Lüfter am Kühlkörper befestigt ist.
-
-
-

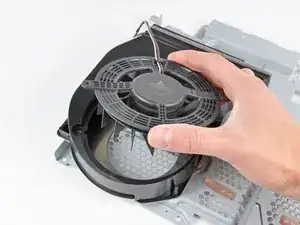

Entferne den Lüfter vom Kühlkörper, achte dabei darauf, dass sich keine Kabel im Lüfterkanal verfangen.
-
-
-

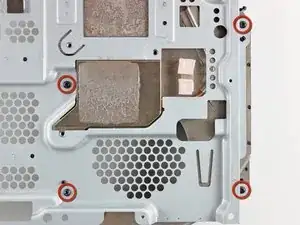

Entferne die vier 9,5 mm Kreuzschlitzschrauben, mit denen der Kühlkörper an der oberen Abschirmung befestigt ist.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
