PlayStation 4 Lüfteraustausch

Schritt 2

Entferne die einzelne 6,5 mm Kreuzschlitzschraube, mit der der Festplatteneinschub am Gehäuse befestigt ist.

Schritt 3

Ziehe den Festplatteneinschub aus dem Gehäuse heraus.
Sei vorsichtig und lasse die Festplatte nicht fallen. Die Bauteile im Inneren sind empfindlich und können bei einem Sturz kaputt gehen.

Can these take an SSD?

Schritt 4

Drehe die PS4 um, so dass der Boden oben liegt und die Rückseite zu dir zeigt.

Schritt 5

Ziehe die beiden Aufkleber in der Mitte der Rückseite mit einer Pinzette ab, so dass die beiden Gehäuseschrauben sichtbar werden.

Schritt 6

Entferne behutsam mit einer Pinzette die Schraubenabdeckungen aus Kunststoff in jeder Ecke, so dass zwei weitere Schrauben sichtbar werden.

What If my PS4 doesn't have the two screws on the side

Michael Jimenez -

I should imagine that plastic cover will come off?

How did you go?

Schritt 7

Entferne die vier 7,2 mm Torx Sicherheitsschrauben von der Rückseite der PS4.

I only have two screws, those in the middle of the console.

Oscar Martinez -

Have you removed the plastic covers mentioned in the previous step? That will expose the other two screws.

Sam Omiotek -

same, here. there are only the middle screws, no covers or screws on the sides. and it sits pretty tight

Johannes Müller -

turns out 12XX models are different. Look at this for reference: https://www.youtube.com/watch?v=Hpr0z0ve...

Johannes Müller -

Yes there is slight variations between the first models, and the second gen and on models. I have an original and only has the two screws in the middle, removal of the cover remains the same.

Mary Westphal -

Schritt 8

Hebe das Gehäuseunterteil mit den Daumen hoch und entferne es von der PS4.
Das Gehäuseunterteil ist mit Rasten befestigt. Zum Ablösen musst du möglicherweise recht viel Kraft aufbringen.

sur la version 2 de l ps4 fat il n'y a que les 2 vis du milieu. Comment défaire le boîtier ?

nlvolle -

Schritt 9

Ziehe das Versorgungskabel mit einer Pinzette gerade heraus und trenne das Netzteil von der Hauptplatine ab.
Wenn der Stecker festhängt, dann heble ihn behutsam mit einem Spudger heraus.

This part looks dangerous. There should be a flag/warning not to destroy that cable yes?

Shawn -

I second Shawn's comment. That cable seems to be very fragile, and one of the wires snapped on mine while removing the cable. It wouldn't have bothered me so much, if it wasn't a pain to find a replacement for it.

Matt Gaia -

The tweezers used here, do not cut it. Not enough grip.

I had to use a set of needle nose pliers to remove this.

Power supply connection stuck. I don't want to damage it

Nick Alex -

What you need to do here is be patient. Do not pull the wires. Get some fine nosed pliers, wiggle the white connector from left to right in small movements and edge it out slowly. You can also use your nails one finger at each edge of the white connector to do this.

David Harkness -

Its really hard but i managed it with both of the tweezers/pincers at the same time

1. Keep in mind to pull not too hard on the wires and make step 2 and 3 simultaneously!

2. the straigt and wider tweezer to pull the white connector itself
(top and bottom grip)
3. the small and angled tweezer to pull the wires carefully
(as shown on the picture above)

dinkelberg01 -

Another option, is to remove the screws holding it down, leave the cable in place and lift it out carefully, revealing the other end of the connection. The hidden side of the connection wire is easier to get a handle on.

Mary Westphal -

I concur with David, some patience and a lot of wiggling did it for me despite the stubbornness of the connection. Does seem like this one varies a lot in how difficult it is to remove.

Schritt 10

Entferne drei 9,7 mm Torx Sicherheitsschrauben.
Entferne die beiden 41 mm Kreuzschlitzschrauben und Halterungen.

Schritt 11

Hebe das Netzteil gerade nach oben aus der PS4 heraus.
An der linken Seite wird das Netzteil stark von Zinken festgehalten. Wahrscheinlich musst du es mehrfach probieren, bis es herauskommt.
Achte beim Zusammenbau darauf, dass die Zinken gut passen, drücke dann das Netzteil fest.

How do you remove the battery wires? I’ve personally been wiggling it to no effect, is there a certain way i have to pull it out, and should i pull it out of the power supply or the console?

Tubby -

Retirar en vertical, derecho hacia arriba. Sino puedes doblar uno de los tornillos largos

FabianCampos -

Schritt 12

Trenne das Kabel zur WLAN-Antenne mit der Spudgerspitze von der Hauptplatine ab.

dumb question but I’m very new to this. when reconnecting the wifi antenna, does it just click back on? I'm hesitant to try this procedure if I need to solder anything since I have zero experience.

cliodhna -

Yup! Hold it in place and press straight down on top of it with your finger or a spudger. If you have any other cable/connector questions see this guide.

Sam Omiotek - 04/10/21

Schritt 13

Fasse das Antennenkabel mit dem Finger oder einer Pinzette und hole es aus den Kabelführungen heraus.

Schritt 14

Hole das Antennenkabel mit dem Finger oder einer Pinzette unter dem Kabel zum optischen Laufwerk hervor.

Schritt 15

Entferne die 9,7 mm Torx Sicherheitsschraube, die die Antenne befestigt.

This does not work on the newer 12 series

raseemhassan123 -

Thank you! I thought I was insane. I've been trying to figure out where the hell this thing goes and the seat for it is like an inch from the corner. It's driving me mental trying to figure out how to put this back on

Leo Halliwell -

Schritt 16

Entferne die WLAN-Antenne.

When I’m connected to wifi it does good for awhile then it disconnects from the wifi and I can’t use the controller. I have to turn the game off and disconnect power source. Do you think the wifi antenna could be the problem or doin have another situation.

Jay Pax -

I would check the antenna connection to the motherboard, if it's properly seated I don't think it's the problem.

Schritt 17

Drücke den Metallhebel zum Ablösen des Flachbandkabels oben am optischen Laufwerks mit dem Fingernagel nach unten.
Ziehe mit den Fingern oder einer Pinzette an der schwarzen Lasche und löse das Flachbandkabel behutsam ab.
Beim Einschieben des Flachbandkabels muss der Metallhebel nicht gedrückt werden. Wenn es richtig drin ist, kannst du ein leichtes Klicken hören.

Please note that the younger generations of PS4 have a different setup of connectors to the driver, its sometimes 3 of these as presented but with different sizes and no pad to press down. However, dont be alarmed, just use the pair of tweezers and gently pull them off the connectors of the motherboard. Grab on tight on the blue area of the ribbon cable and pull gently! They tend to sit tight so take some time and patience on this.

Mathias Kopp -

Schritt 18

Drücke den Metallhebel zum Ablösen des Flachbandkabels an der Hauptplatine mit dem Fingernagel nach unten.
Ziehe mit den Fingern oder einer Pinzette an der schwarzen Lasche und löse das Flachbandkabel behutsam ab.
Lege das Flachbandkabel für den späteren Zusammenbau zur Seite.
Beim Einschieben des Flachbandkabels muss der Metallhebel nicht gedrückt werden. Wenn es richtig drin ist, kannst du ein leichtes Klicken hören.

bei mir ist das leider defekt Plastikteil abgebrochen wie kann ich das ersetzen

kevin pospiech -

Is it possible to buy the white port for ps4? My one seems to be damaged so won't hold the ribbon cable.

dorszes -

This may be a difficult fix, as the white port seems to be integrated into the motherboard. You could try simply holding the ribbon cable down with electrical tape, if it's just a fitting issue?

Schritt 19

Trenne das Kabel zum optischen Laufwerk mit den Fingern oder einer Pinzette von der Hauptplatine ab.

Schritt 20

Hole das Kabel zum optischen Laufwerk mit dem Finger oder einer Pinzette aus den Kabelführungen heraus.

Schritt 21

Entferne die vier Schrauben, mit denen das optische Laufwerk befestigt ist:
Drei 9,7 mm Torx Schrauben
Eine 6,2 mm Kreuzschlitzschraube

Schritt 22

Hebe das optische Laufwerk gerade aus der PS4 nach oben heraus.

Schritt 23

Entferne die beiden 9,7 mm Torx Schrauben, mit denen das Gehäuseoberteil befestigt ist.

Schritt 24

Hebe das Gehäuseoberteil nach hinten hoch und entferne es von der PS4.
Das Gehäuseoberteil ist an der Vorderseite eingerastet. Möglicherweise musst du ziemlich viel Kraft aufbringen.

“Significant force” is a bit of an understatement. It’s like it’s superglued together..

Wouter Rietberg - 18/02/21

You absolutely should not need a lot of force for this. In the picture above, press upward using the left thumb from under the outer lip of the cover. You may need to pull it slightly toward you as well. Once that half is lifted, the right-hand side is still firmly attached. Keeping the left-hand side of the top separated, flip the unit over. Along the right-hand side, press the outside lip with your thumb about 2 thumb-widths down from the corner. There is a tab here and once released, the cover comes off easily and off in the back. Otherwise, you’ll be placing stress vertically (and rotationally) on the first tab on the side.

I appreciate this feedback – thank you. This sounds like a safer method. I’ll test it on our guide unit and update the procedure.

Sam Omiotek -

THIS SET OF INSTRUCTIONS FROM YOU, IS ABSOLUTELY SENSATIONAL.

I got this cover off quite easily. Still some resistance, but I didn't need this significant force at all.

THANK YOU!!

There is a piece of plastic underneath the casing here. The PS4 I worked on got so hot on the inside that part of the plastic started to melt and warped some inside the metal plate underneath. This made it tricky to open the case, but by using spacers I managed to get it off.

Kerstin -

I found an easier method for myself is to have the console upright and pointed away from myself. From this position, wrap your fingers over the top of the cover, hooking it in its front with the last digits of each finger. This allows you to press with your palm into the top of the console and pry in an upward/outward motion. This feels safer as it took much less force to disengage the problematic clip.

Callie -

Schritt 25

Entferne die zwölf 9,7 mm Torx Schrauben, mit denen die obere EMI-Abschirmung befestigt ist.

In my PS4, there is a small black Philips screw behind where the power lead connects to the motherboard. That screw connects the EMI shield to the inner metal where the power supply sits.

Wouter Rietberg - 18/02/21

I had exactly the same thing, and mine is a fairly old model of PS4. Confused me for a moment until I spotted it.

Tom G -

Can confirm this.

This screw was on mine. To anyone reading this, flip the PS4 over and look where the pain in the ass power supply connector is.

Black screw right there.

If you have that screw of course. :)

Schritt 26

In diesem Schritt siehst du, wie die Andruckplatte richtig entfernt wird.
Entferne die beiden 15,6 mm Kreuzschlitzschrauben.
Drehe jede Schraube abwechselnd eine halbe Umdrehung auf und löse allmählich die Andruckplatte.
Das Abwechseln der Schrauben ist wichtig, damit die Andruckplatte gleichmäßig belastet bleibt.
Drehe nicht zuerst die Schraube an einer Seite ganz heraus, ohne auch die andere zu lösen. Du könntest dadurch den Prozessor beschädigen.

why does my PS4 have some metal thing attaching the plate to the metal beneath it?

Beetroot - 06/02/21

My PS4 also has 2 metal rings around each screw hole and 4 metal pieces 2 on each side closing in the same shape as the pressure plate as you take the pressure plate off?

Geoff King - 08/03/21

How strong do you tighten the screws when re-applying the plate?

To the max, or stop one to two turns before?

Andreas Raum -

I've tightened mine until the screws became taut and I've not had any stability issues.

Schritt 27

Entferne die Andruckplatte.

Schritt 28

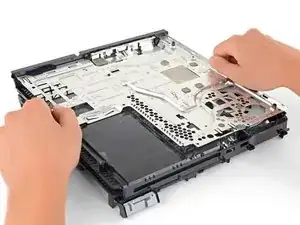

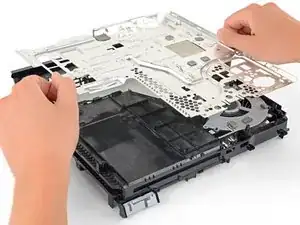

Entferne die obere EMI-Abschirmung.

This is the 2nd PS4 I have disassembled and on both units I have found there is a black Phillips screw securing the upper EMI shield. This should be mentioned in the teardown as the EMI shield cannot be removed completely without first removing this screw and you risk damaging the EMI shield in the process . To locate the screw turn the unit over and you will see a small black Phillips screw located near the power supply prongs. There will be a set of arrows pointing to the screw. Once you remove this screw then you can fully release the upper EMI shield.

Geoff King - 08/03/21

Ditto. This is my first time disassembling a PS4. EMI shield didn’t lift off easily on one corner. Noticed the black Phillips screw holding it in place. I scrolled up in the tutorial to see if I missed it. Easy enough.

Kwan Park Tom - 20/05/21

All the ps4's I opened had this one Phillips screw. And I've cleaned/repaired ~12 units. So I think it's safe to assume that (almost) every one of them have it.

Manoel -

Schritt 29

Setze das flache Ende des Spudgers zwischen dem Lüfterkabel und der Hauptplatine ein.
Verdrehe den Spudger, so dass sich der Stecker gerade nach oben hebt und von der Hauptplatine löst.

Schritt 30

Fasse die Hauptplatine an der Kante vorne an der PS4 an.
Hebe die Hauptplatine hoch, bis die USB-Anschlüsse aus dem Gehäuse der PS4 herauskommen.

Schritt 31

Hebe die Hauptplatine aus der PS4 heraus.
Bevor du den Prozessor auf der Hauptplatine befestigst, musst du eine Schicht Wärmeleitpaste auftragen. Benutze dazu diese Anleitung.
Wenn die Wärmeleitpaste nicht richtig aufgetragen ist, kann die PS4 überhitzen.
Setze die I/O-Seite der Hauptplatine zuerst ein, lasse dann die andere Seite absinken.

Schritt 32

Entferne die drei 6,2 mm Kreuzschlitzschrauben, mit denen die untere EMI-Abschirmung befestigt ist.

Schritt 33

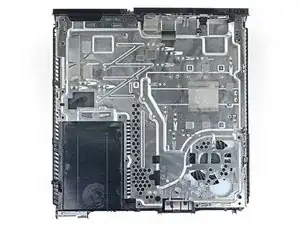

Hebe die untere EMI-Abschirmung und den Kühlkörper gerade nach oben aus der PS4 heraus.

Schritt 34

Entferne die beiden 6,2 mm Kreuzschlitzschrauben vom Lüfter.

The screw located to the far left in the picture above is in a different place in my PS4. In mine it is located in the hole at the very top right hand corner of the fan right next the the black plastic post that secures it in place. The other screw is located in the same position as shown above.

Geoff King - 08/03/21

Agree. Screw on top left is wrong. That screw is for EMI plate. The right screw is top right.

Munir Ib -

Hi Munir, thanks for pointing this out, are you doing this repair on a PS4 Pro or PS4 Slim?

Sam Omiotek -

Same comment about the location of the screw that shows up on the bottom left. You can see it's in the wrong place because it isn't there when lifting the EMI shield in the second picture of step 33, and the EMI shield has an arrow on it pointing to the actual screw location (barely visible in the photos, but visible).

Model is CUH-1004A

Bastien Nocera -

It’s the screw to the top right and the screw pictured on the left comes down through the lower EMI shield

Christopher DeSousa -

Schritt 35

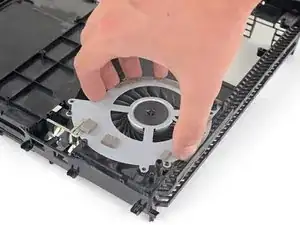

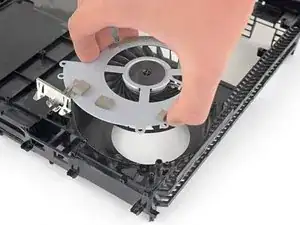

Hebe den Lüfter gerade nach oben aus dem Gehäuse der PS4 heraus.

When installing the new fan, the holes may be slightly out-of-spec. If the fan is not completely seated, I suggest making a minor adjustment to the hole that is off with a Dremel bit. (the ball-like one worked for me). Tried to use a regular drill bit and power drill but couldn’t cut it. Dremel bit had it expanded perfectly in seconds. In my case, the errant hole was the one that fits into a plastic post, closest to the corner and at the bottom of the picture above.

Schritt 36

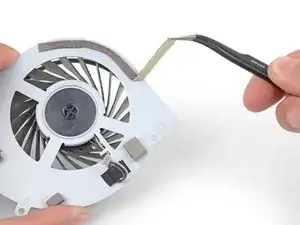

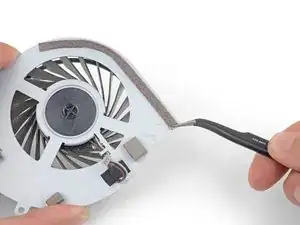

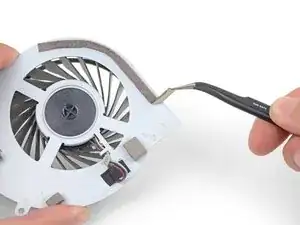

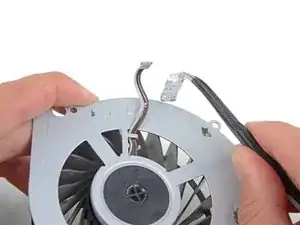

Ziehe den Schaumstoffstreifen behutsam mit einer Pinzette vom Lüfter ab.

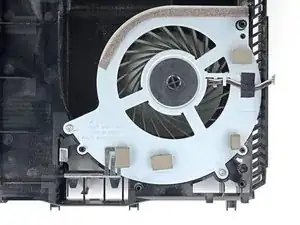

Bringe den Schaumstoffstreifen an der gleichen Stelle auf dem neuen Lüfter an.

what happen if i don’t get all of them on there correctly?

cutyoffapercy -

what happen if i don’t get all of them on there right?

cutyoffapercy -

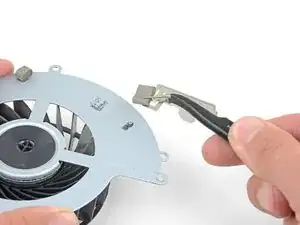

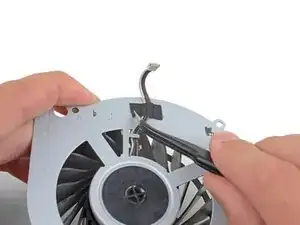

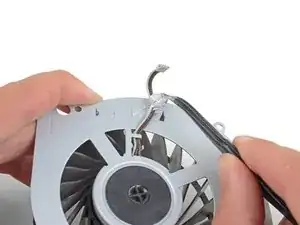

The padding strip was too degraded to remove intact. Instead, I purchased a rectangular felt strip from the hardware store. I inked the existing pad and used it as a “stamp” on the peel-away part of the felt pad and cut with scissors. Placed new curved strip onto new fan and trimmed height with X-acto blade.

Schritt 37

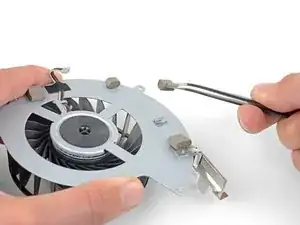

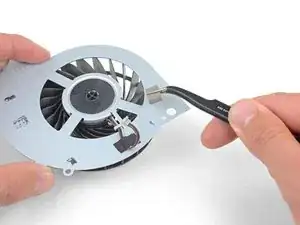

Ziehe die Schaumstoffstücke vom Lüfter ab.
Benutze, wenn nötig, einen Haartrockner oder ein Heißluftgebläse, um den Kleber aufzuweichen.
Bringe die Stücke an den gleichen Stellen am neuen Lüfter an, die Kleberreste am alten Lüfter zeigen dir die genauen Stellen an.

My original fan did not have any pads to transfer. Used foam weather stripping instead.
