Einleitung
Hier wird der Austausch des optischen Laufwerks gezeigt. Das Laufwerk verbleibt fast als Letztes in der Konsole, dies bedeutet, dass du praktisch alle Teile vorher ausbauen musst. Es sind viele Schritte durchzuführen, wenn du noch Garantie hast, würdest du sie dadurch verlieren.
-
-
Drehe die Konsole mit der Unterseite nach oben.
-
Ziehe mit den Fingern am Plastikdeckel der Festplatte und lasse ihn aufschnappen.
-
-
-
Drehe die Kreuzschlitzschraube #1 heraus, welche den Festplattenträger befestigt.
-
Ziehe den Festplattenträger gerade heraus.
-
-
-
Drehe die Konsole auf die richtige Seite.
-
Fasse die beiden Ecken an der Vorderseite an.
-
Ziehe sie nach oben, bis du ein lautes Klicken hörst.
-
Wenn sich beide Ecken gelöst haben, dann kannst du die Abdeckung nach hinten schieben und abheben.
-
-
-
Entferne vier oder fünf Torx T8 Security Schrauben vom hinteren Teil des Geräts.
-
Zwei 31 mm Schrauben.
-
Drei 10 mm Schrauben beim 7000 Modell oder zwei graue 10 mm Schrauben, wenn deine PS4 Pro ein 7100er Modell ist (die mittlere Schraube ist dann nicht vorhanden).
-
Ziehe die Metallplatte nach oben und entferne sie.
-
-
-
Drehe die Konsole um, so dass der Boden nach oben zeigt.
-
7000er Modelle: Entferne drei schwarze 7 mm Torx T8 Security Schrauben von der Rückwand.
-
7100er Modelle: Entferne die schwarze 7 mm Torx T8 Security Schraube in der Mitte und den Garantie-Aufkleber links.
-
Entferne die Bodenabdeckung auf die gleiche Art, wie die obere Abdeckung. Fasse die Abdeckung an beiden Seiten und ziehe daran, bis es klickt. Schiebe dann die Abdeckung weg. Passe bei den 7100er-Modellen auf die beiden Clips auf, die die Schrauben ersetzen.
-
-
-
Entferne die elf 10 mm silberfarbenen Torx T8 Security Schrauben von der Metallplatte.
-
Entferne die elf schwarzen 4 mm Kreuzschlitzschrauben #1 von der Metallplatte.
-
Heble mit einem Spudger die drei Antennenkabel (zwei schwarze und eine weiße) gerade aus ihren Anschlüssen hoch und löse sie ab.
-
-
-
Ziehe den weißen Stecker des Lüfters gerade aus dem gelben Anschluss auf der Hauptplatine.
-
-
-
Löse die fünf kleinen blauen Flachkabel, die an der Metallplatte angeschlossen sind.
-
Klappe den Sicherungsbügel am ZIF Anschluss des breiten Flachbandkabels hoch.
-
Ziehe das breite Flachbandkabel aus dem Anschluss heraus.
-
-
-
Drehe die Konsole wieder um und arbeite an der Oberseite weiter.
-
Ziehe das Netzteil hoch und lege es auf die Konsole.
-
Fasse den Stecker hinter dem Netzteil und ziehe ihn gerade heraus.
-
-
-
Drehe die Konsole vorsichtig um, so dass der Boden nach oben zeigt.
-
Entferne die acht 4 mm Kreuzschlitzschrauben #1, welche die Metallplatte mit der X-förmigen Prägung festhalten.
-
Entferne die Metallplatte mit einem Öffnungswerkzeug aus Plastik.
-
-
-
Entferne die vier 13 mm Kreuzschlitzschrauben #1, um die X-förmige Metallplatte darunter zu lösen.
-
Fasse die X-förmige Halterung und hebe sie gerade hoch.
-
-
-
Hebe die Metallplatte, welche mit der Heatpipe verbunden ist, gerade hoch und entferne sie.
-
-
-

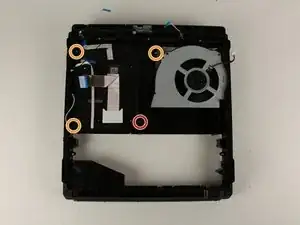

Entferne folgende vier Kreuzschlitzschrauben #0:
-
Eine 30 mm Schraube
-
Drei 6 mm Schrauben
-

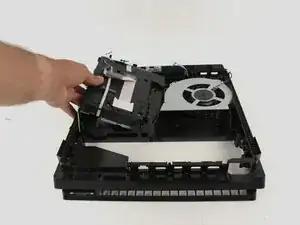

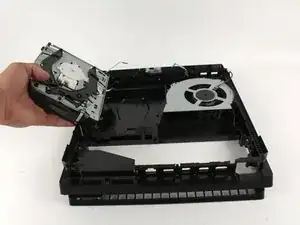

Hebe das optische Laufwerk an und entferne es.
-
Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
