Playstation 4 Hauptplatine tauschen

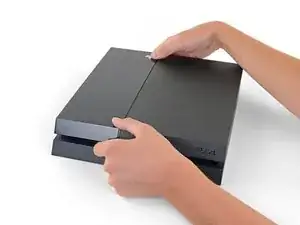

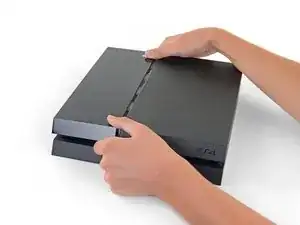

Fasse die PS4 mit beiden Händen am Spalt in der oberen Abdeckung an.

Drücke den glänzenden Teil des Deckels mit den Daumen zur Seite, bis er sich herauslöst.

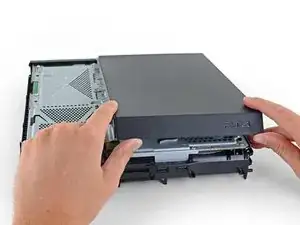

Hebe den glänzenden Deckel hoch und entferne ihn von der PS4.

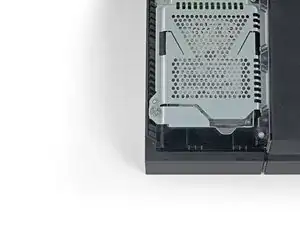

Entferne die einzelne 6,5 mm Kreuzschlitzschraube, mit der der Festplatteneinschub am Gehäuse befestigt ist.

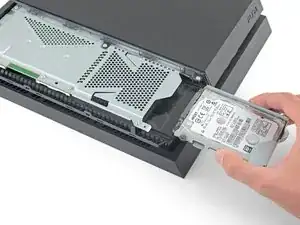

Ziehe den Festplatteneinschub aus dem Gehäuse heraus.

Drehe die PS4 um, so dass der Boden oben liegt und die Rückseite zu dir zeigt.

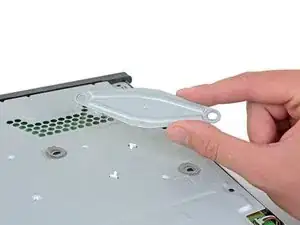

Ziehe die beiden Aufkleber in der Mitte der Rückseite mit einer Pinzette ab, so dass die beiden Gehäuseschrauben sichtbar werden.

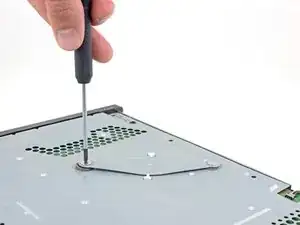

Entferne behutsam mit einer Pinzette die Schraubenabdeckungen aus Kunststoff in jeder Ecke, so dass zwei weitere Schrauben sichtbar werden.

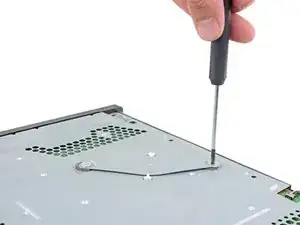

Entferne die vier 7,2 mm Torx Sicherheitsschrauben von der Rückseite der PS4.

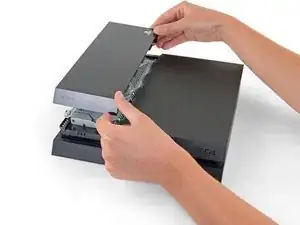

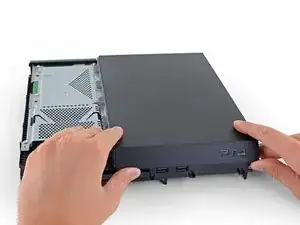

Hebe das Gehäuseunterteil mit den Daumen hoch und entferne es von der PS4.

Ziehe das Versorgungskabel mit einer Pinzette gerade heraus und trenne das Netzteil von der Hauptplatine ab.

Entferne drei 9,7 mm Torx Sicherheitsschrauben.

Entferne die beiden 41 mm Kreuzschlitzschrauben und Halterungen.

Hebe das Netzteil gerade nach oben aus der PS4 heraus.

Trenne das Kabel zur WLAN-Antenne mit der Spudgerspitze von der Hauptplatine ab.

Fasse das Antennenkabel mit dem Finger oder einer Pinzette und hole es aus den Kabelführungen heraus.

Hole das Antennenkabel mit dem Finger oder einer Pinzette unter dem Kabel zum optischen Laufwerk hervor.

Entferne die 9,7 mm Torx Sicherheitsschraube, die die Antenne befestigt.

Entferne die WLAN-Antenne.

Drücke den Metallhebel zum Ablösen des Flachbandkabels oben am optischen Laufwerks mit dem Fingernagel nach unten.

Ziehe mit den Fingern oder einer Pinzette an der schwarzen Lasche und löse das Flachbandkabel behutsam ab.

Drücke den Metallhebel zum Ablösen des Flachbandkabels an der Hauptplatine mit dem Fingernagel nach unten.

Ziehe mit den Fingern oder einer Pinzette an der schwarzen Lasche und löse das Flachbandkabel behutsam ab.

Lege das Flachbandkabel für den späteren Zusammenbau zur Seite.

Trenne das Kabel zum optischen Laufwerk mit den Fingern oder einer Pinzette von der Hauptplatine ab.

Hole das Kabel zum optischen Laufwerk mit dem Finger oder einer Pinzette aus den Kabelführungen heraus.

Entferne die vier Schrauben, mit denen das optische Laufwerk befestigt ist:

Drei 9,7 mm Torx Schrauben

Eine 6,2 mm Kreuzschlitzschraube

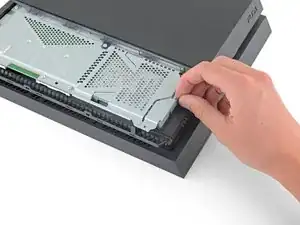

Hebe das optische Laufwerk gerade aus der PS4 nach oben heraus.

Entferne die beiden 9,7 mm Torx Schrauben, mit denen das Gehäuseoberteil befestigt ist.

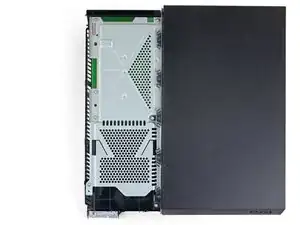

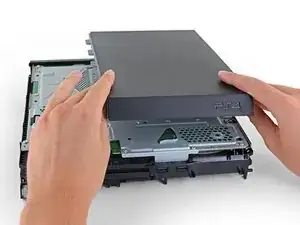

Hebe das Gehäuseoberteil nach hinten hoch und entferne es von der PS4.

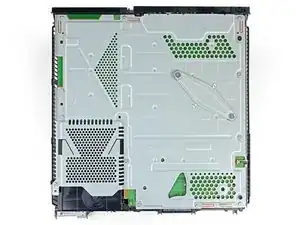

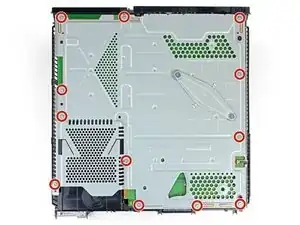

Entferne die zwölf 9,7 mm Torx Schrauben, mit denen die obere EMI-Abschirmung befestigt ist.

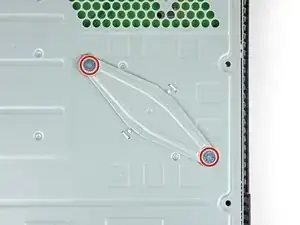

Entferne die beiden 15,6 mm Kreuzschlitzschrauben.

Drehe jede Schraube abwechselnd eine halbe Umdrehung auf und löse allmählich die Andruckplatte.

Das Abwechseln der Schrauben ist wichtig, damit die Andruckplatte gleichmäßig belastet bleibt.

Entferne die Andruckplatte.

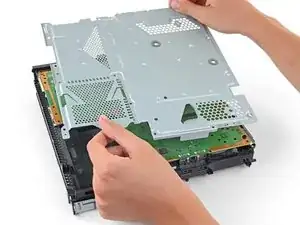

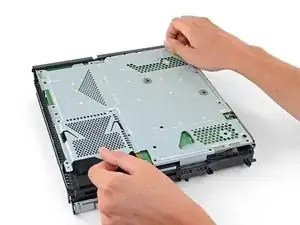

Entferne die obere EMI-Abschirmung.

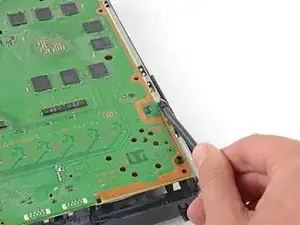

Setze das flache Ende des Spudgers zwischen dem Lüfterkabel und der Hauptplatine ein.

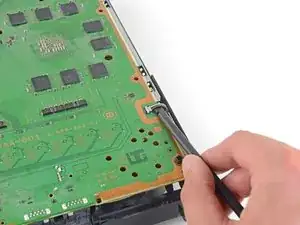

Verdrehe den Spudger, so dass sich der Stecker gerade nach oben hebt und von der Hauptplatine löst.

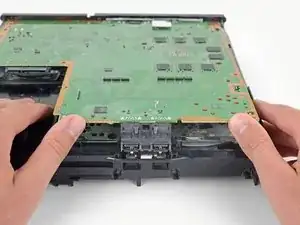

Fasse die Hauptplatine an der Kante vorne an der PS4 an.

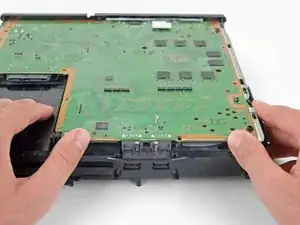

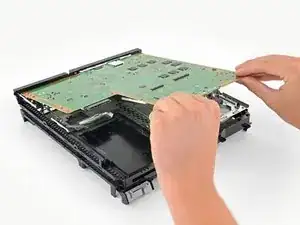

Hebe die Hauptplatine hoch, bis die USB-Anschlüsse aus dem Gehäuse der PS4 herauskommen.

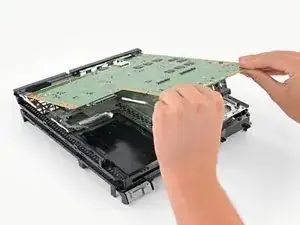

Hebe die Hauptplatine aus der PS4 heraus.
