Einleitung
Diese Anleitung zeigt, wie das optische Laufwerk in der Sony Playstation 4 ausgetauscht werden kann.
Bei 1XXX- Modellen der PS4 sind die Hauptplatine, die Tochterplatine und das optische Laufwerk miteinander gekoppelt. Wenn die Tochterplatine defekt ist, musst du auch die Hauptplatine austauschen.
Du kannst die Baugruppe mit dem optischen Laufwerk selbst austauschen, aber die Ersatzbaugruppe muss mit der Tochterplatine des optischen Laufwerks kompatibel sein.
Ziehe vor Reparaturbeginn unbedingt den Netzstecker!
Werkzeuge
Ersatzteile
-
-
Ziehe die beiden Aufkleber in der Mitte der Rückseite mit einer Pinzette ab, so dass die beiden Gehäuseschrauben sichtbar werden.
-
-
-
Entferne behutsam mit einer Pinzette die Schraubenabdeckungen aus Kunststoff in jeder Ecke, so dass zwei weitere Schrauben sichtbar werden.
-
-
-
Ziehe das Versorgungskabel mit einer Pinzette gerade heraus und trenne das Netzteil von der Hauptplatine ab.
-
-
-
Entferne drei 9,7 mm Torx Sicherheitsschrauben.
-
Entferne die beiden 41 mm Kreuzschlitzschrauben und Halterungen.
-
-
-
Fasse das Antennenkabel mit dem Finger oder einer Pinzette und hole es aus den Kabelführungen heraus.
-
-
-
Hole das Antennenkabel mit dem Finger oder einer Pinzette unter dem Kabel zum optischen Laufwerk hervor.
-
-
-

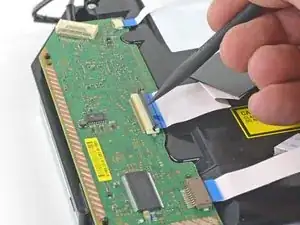

Drücke den Metallhebel zum Ablösen des Flachbandkabels oben am optischen Laufwerks mit dem Fingernagel nach unten.
-
Ziehe mit den Fingern oder einer Pinzette an der schwarzen Lasche und löse das Flachbandkabel behutsam ab.
-
-
-

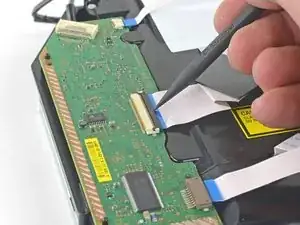

Drücke den Metallhebel zum Ablösen des Flachbandkabels an der Hauptplatine mit dem Fingernagel nach unten.
-
Ziehe mit den Fingern oder einer Pinzette an der schwarzen Lasche und löse das Flachbandkabel behutsam ab.
-
Lege das Flachbandkabel für den späteren Zusammenbau zur Seite.
-
-
-
Trenne das Kabel zum optischen Laufwerk mit den Fingern oder einer Pinzette von der Hauptplatine ab.
-
-
-
Hole das Kabel zum optischen Laufwerk mit dem Finger oder einer Pinzette aus den Kabelführungen heraus.
-
-
-

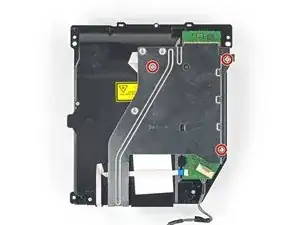

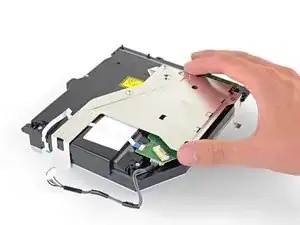

Entferne die vier Schrauben, mit denen das optische Laufwerk befestigt ist:
-
Drei 9,7 mm Torx Schrauben
-
Eine 6,2 mm Kreuzschlitzschraube
-
-
-

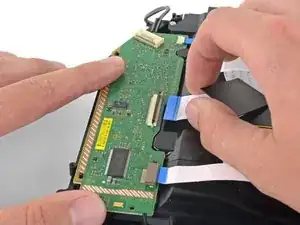

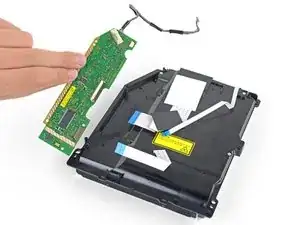

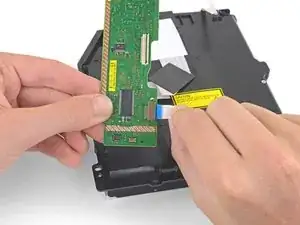

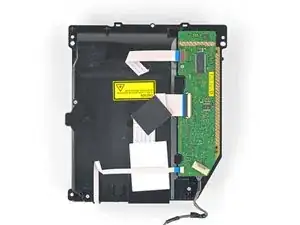

Halte die Leiterplatte mit einer Hand und das untere Flachbandkabel mit der anderen.
-
Ziehe behutsam das untere Flachbandkabel gerade aus dem Anschluss heraus.
-
-
-

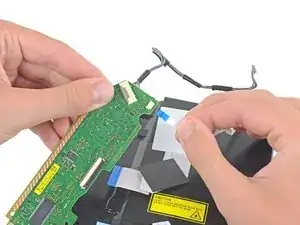

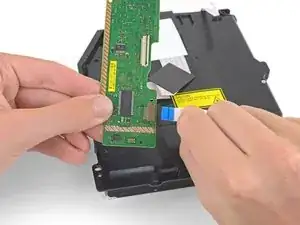

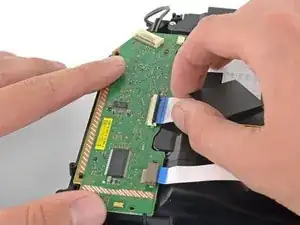

Halte die Leiterplatte mit einer Hand und das obere Flachbandkabel mit der anderen.
-

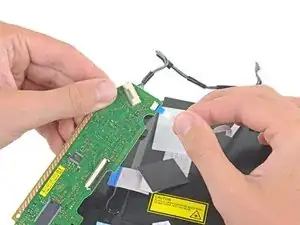

Ziehe behutsam das obere Flachbandkabel gerade aus dem Anschluss heraus.
-
📌 Um dein Gerät wieder zusammenzubauen, folge diesen Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll fachgerecht.
Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
Vergleiche dein Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es wieder einbauen kannst.
70 Kommentare
This was a great help after my 2 yr old put a coin in my PS4. However when following the steps backwards I got to step 7 which says 'Remove the 5 wire plug attached from the power supply to the motherboard' & couldn't see how to reattach it. I then noticed it looks like I've pulled the whole plastic white casing/plug holder (within the orange rectangle) off the mobo rather than just the plug from the casing. Although the pic looks like the plastic casing does come off the mobo as it's at an angle (maybe why I pulled the whole thing out or maybe I did it right).
I'm thinking I've made a mistake is because now I cant see anywhere that I can 'plug' the 5 L shaped wires on the bottom of the plastic casing back onto the mobo. Plus where they used to be attached there's now 5 tiny silver rectangles on the mobo (2 opposite 3), so I guess these 5 wires were some how adhered to those mobo rectangles by a conductive adhesive of some sort.
Any suggestion for the best repair method would be appreciated.
Thanks
If you've pulled the female end from the motherboard the it need to be resoldered to the board, most likely gonna need to pull the motherboard. It's a very simple connector, sounds as if you yanked the whole thing off.
lynx2069 -
Is anyone there who try to change the optical drive without change the Motherboard in the same time ? And does it run ?
Thanks for your help.
How about a guide for replacing just the laser unit instead of the whole drive?
I changed the drive with its motherboard, when I want to update the system, an error message appears:
CE-42116-8 .
Would this fix the disc ejection issue?
Tim -
No, as the issue isn't attributable to the drive itself. The issue is the capacitive eject button and the rubber foot on the bottom of the console. The foot expands with the heating and cooling cycles of the machine, and can set off the button just by making any contact at all. I suggest removing it, cutting off the front 1/8", then reinstalling it. That's what worked for me.
