Samsung Galaxy A10 Akku tauschen

Geschrieben von: Adriana Zwink
  • Kommentare: 5
Samsung Galaxy A10 Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

19

Zeitaufwand

50 Minuten - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie ein defekter Akku im Samsung Galaxy A10 ausgetauscht werden kann.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Entlade den Akku unter 25%, dadurch wird das Risiko eines Brandschadens kleiner, wenn der Akku während der Reparatur versehentlich angestochen wird.

Halte Klebestreifen bereit, um einige Bauteile beim Zusammenbau wieder zu befestigen.

  1. DMFJWgCWY6EHY1RX
    DMFJWgCWY6EHY1RX
    DJTAsYKkHSjA2Arl

    • Setze ein SIM-Auswurfswerkzeug, eine aufgebogene Büroklammer oder ein SIM-Auswurfbit in das Loch an der linken Seite des Smartphones ein.

    • Drücke fest hinein, bis der Einschub herauskommt.

    Habe nur das Frontglas mit Werkzeug gekauft. Kann ich nur dieses von vorn ersetzen, ohne das Gerät komplett zerlegen zu müssen? Sprich defektes Glas erhitzen und nach vorn abheben etc

    Hans Weschta -

    Hallo Hans, leider musst du dein A10 zerlegen um den Screen zu wechseln. Hier ist der Guide für deine Reparatur: Samsung Galaxy A10 Display tauschen. Viel Erfolg beim Reparieren!

    Adriana Zwink -

  2. bJElOchHNPHPhoeE
    bJElOchHNPHPhoeE
    gEfr5ZF3AsBqlACm

    • Entferne den SIM-Einschub.

    • Achte beim Einsetzen darauf, dass die Karte richtig orientiert ist.

  3. m3WqmcClWjmDXxLI
    m3WqmcClWjmDXxLI
    xHAHdBfwWeDldcrE

    • Die Rückseite ist mit Plastikclips befestigt.

    • Setze ein Plektrum zwischen das Display und die hintere Abdeckung an der Unterseite des Handys ein, wo sich der Ladeanschluss befindet.

    High located in charging pot only?

    AK FRIENDS -

  4. xud2yTYr4pLcDnSs
    xud2yTYr4pLcDnSs
    Cb5XNFcwDgQwUO2Z
    pIwbKEpiSpmogFsi

    • Schiebe das Plektrum zur unteren linke Ecke, um die Clips zu lösen.

  5. l2HDftUtCpsDFaYr
    l2HDftUtCpsDFaYr
    ZX1U1KMWmykNMJUp
    Yw5YfV3F5AtgPgRS

    • Führe das Plektrum entlang der linken Kante zu oberen linken Ecke des Handys, um die Clips zu lösen.

  6. 1GSKt6KwTS1n6YhG
    1GSKt6KwTS1n6YhG
    YCqtI3LyccLEkuwF
    21ZhKbM6yTW1gRAC

    • Führe das Plektrum von der oberen linken Ecke zur oberen rechten Ecke, um die Clips zu lösen.

  7. gjHWFQwrIZiUqVF6
    gjHWFQwrIZiUqVF6
    NRJvqIBy3i4QhuXb
    JsTBw1XcSGyPywqQ

    • Führe das Plektrum von der oberen rechten Ecke zu der unteren rechten Ecke, um die letzten Clips zu lösen.

  8. yZYwMYobXe2aIQRI
    yZYwMYobXe2aIQRI
    XMTkKMd1cS2XvJjC

    • Entferne die Rückseite.

  9. IocSILPudUDHGOKb

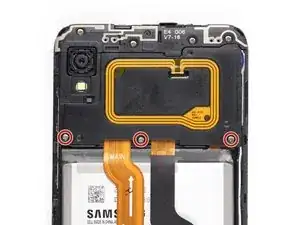

    • Entferne die drei 3 mm langen Kreuzschlitzschrauben #00.

    On my A10E the second screw from the right on the top line of 4 screws had to be removed also

    Dora-Lynn Greene -

    It’s easier if you remove all 4 screws across the small top panel.

    Chris Halliwell -

  10. eC2agbvikKo6KnKy
    eC2agbvikKo6KnKy
    Hf1SZdiwWVPOLcMV
    ep13rD1eRboaboye

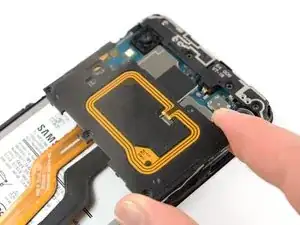

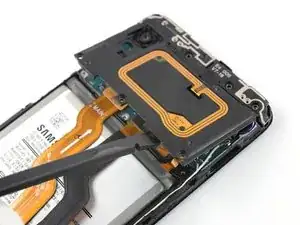

    • Löse mit dem flachen Ende des Spudgers die Rasten, mit denen die Abdeckhalterung der Hauptplatine befestigt sind.

    • Die Rasten können ziemlich fest sitzen. In diesem Fall kannst du den Spudger ein wenig verdrehen, um die Arbeit zu erleichtern.

    • Entferne die Abdeckung der Hauptplatine.

    • Die restlichen Rasten sollten sich im weiteren Verlauf leicht lösen oder mit der Hand lösen lassen.

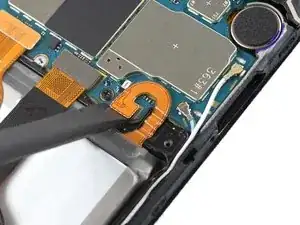

  11. yMoqBSEN4f5VrrZI
    yMoqBSEN4f5VrrZI
    CLEc11N6Fodxb6Cx

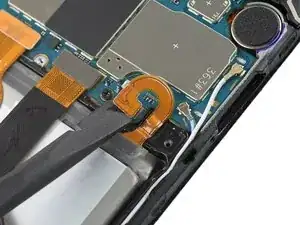

    • Heble den Akkustecker mit dem Spudger senkrecht nach oben und löse ihn aus seinem Anschluss.

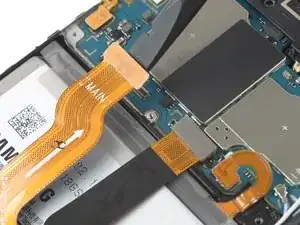

  12. vJYu3qudbs1ZPNJ6
    vJYu3qudbs1ZPNJ6
    yIHHvtoZZgMRO2Xf
    2tOCKQsSBrIr5iQ1

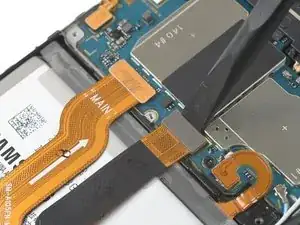

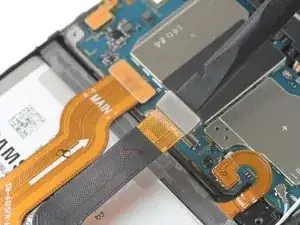

    • Heble mit dem flachen Ende des Spudgers die Stecker am Verbindungs-Flachbandkabel und Display-Flachbandkabel hoch und trenne sie von der Hauptplatine ab.

  13. VMYVpMPXaDkWmSAb

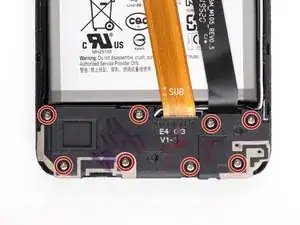

    • Entferne unten die acht 3 mm langen Kreuzschlitzschrauben #00.

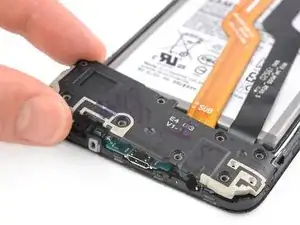

  14. YKqZHDUvPcw5AWJM

    • Entferne die Abdeckung über der Tochterplatine.

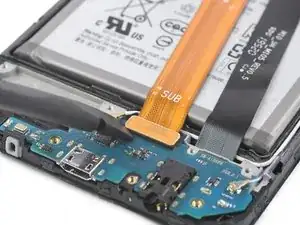

  15. w2CQOYdIGuDqIyWQ
    w2CQOYdIGuDqIyWQ
    QEVH3MRmHDBHOOAh

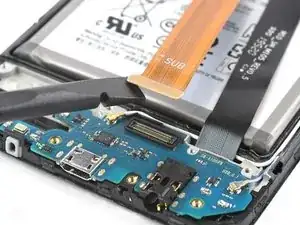

    • Heble den Stecker des Zwischenverbindungskabels mit dem Spudger senkrecht nach oben und löse ihn aus dem Anschluss.

    • Entferne das Zwischenverbindungskabel.

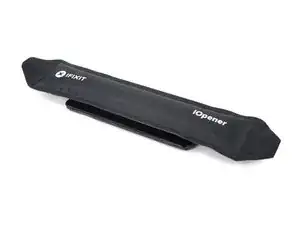

  16. sANXnGbCQpCKWOIK

    • Lege einen erwärmten iOpener auf das Display, damit der Kleber unter dem Akku weich wird. Lasse den iOpener mindestens zwei Minuten lang liegen. Wahrscheinlich musst du während des Akkutauschs den iOpener mehrfach erwärmen und wieder auflegen.

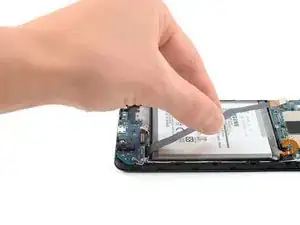

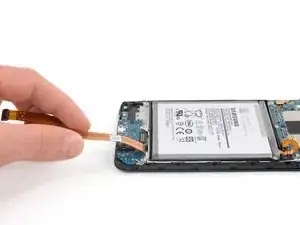

  17. V55MJst5XEPNKG2Q
    V55MJst5XEPNKG2Q
    BLudR2OKeJBEfcwk
    GfoYgteDYAJ2lipI

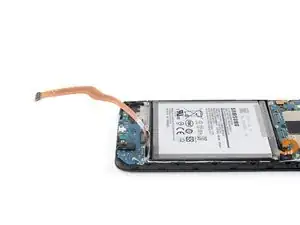

    • Biege das Displaykabel behutsam aus dem Weg, um Platz für den Ausbau zu schaffen.

    • Sei vorsichtig und biege das Kabel nur leicht.

  18. ddguDTTXWPSBCW1P
    ddguDTTXWPSBCW1P
    DeGiqcUeDCZPvDZM
    CamaIGljhYwxbZID

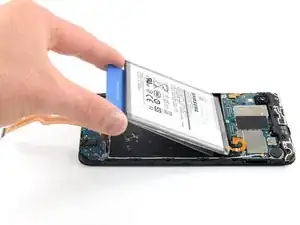

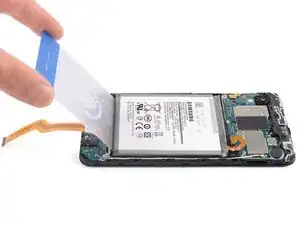

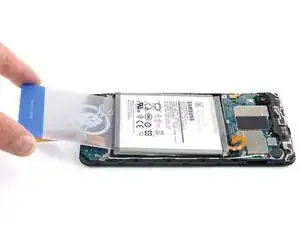

    • Versuche nach Möglichkeit den Akku während der Reparatur nicht zu verbiegen. Aus Lithium-Ionen-Akkus mit weicher Hülle können gefährliche Chemikalien austreten, sie können Feuer fangen oder sogar explodieren, wenn sie beschädigt werden. Wende nicht zuviel Kraft auf und benutze bei der Arbeit keine Metallwerkzeuge.

    • Setze eine Plastikkarte an der Unterkante des Akkus ein.

    • Schiebe sie behutsam zum Auftrennen der Klebeverbindung unter den Akku.

    • Schiebe die Karte weiter unter den Akku, um ihn von der Unterseite abzulösen.

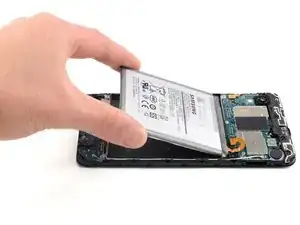

  19. Xk1YR5B2ULOXSSEO

    • Entferne den Akku.

    • Baue einen beschädigtrn oder verformten Akku nicht wieder ein, das ist ein Sicherheitsrisiko. Ersetze ihn durch einen neuen.

    • Klebe den Ersatzakku mit vorgestanzten doppelseitigen Klebestreifen fest. Um den Akku richtig zu positionieren, befestige die Klebestreifen an den gleichen Stellen, wo sie vorher auch schon waren und nicht direkt auf den Akku. Drücke dann den Akku fest.

Abschluss

Schalte, wenn möglich, dein Gerät ein und überprüfe alle Funktionen, bevor du es wieder zuklebst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Reinige die Klebeflächen mit Isopropylalkohol (mindestens 90%ig) und bringe neue Klebestreifen an.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren. lade ihn auf 100% und lasse ihn mindestens zwei weitere Stunden am Ladegerät angeschlossen. Benutze das Smartphone dann solange, bis es von selbst wegen leerem Akku von selbst ausgeht. Lade es dann wieder auf 100% auf.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Probiere zunächst einige grundsätzliche Problemlösungen nach Reparaturen. In unserem Forum findest du Hilfe bei der Fehlersuche.
