Samsung Galaxy A10 Display tauschen

Geschrieben von: Adriana Zwink
  • Kommentare: 17
Samsung Galaxy A10 Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

20

Zeitaufwand

50 Minuten - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie ein kaputtes Display im Samsung Galaxy A10 ausgewechselt werden kann.

Hinweis: Bei dieser Anleitung wird nur das Display ausgetauscht, während der Rahmen und die Hauptplatine an Ort und Stelle bleiben. Es gibt aber Ersatzdisplays für dieses Smartphone, die in einem neuen Rahmen eingebaut sind. Dafür ist ein ganz anderes Verfahren notwendig. Achte darauf, dass du das richtige Ersatzteil hast, bevor du anfängst.

Entlade den Akku unter 25%, dadurch wird das Risiko eines Brandschadens kleiner, wenn der Akku während der Reparatur versehentlich angestochen wird.

Halte Klebestreifen bereit, um einige Bauteile beim Zusammenbau wieder zu befestigen.

  1. DMFJWgCWY6EHY1RX
    DMFJWgCWY6EHY1RX
    DJTAsYKkHSjA2Arl

    • Setze ein SIM-Auswurfswerkzeug, eine aufgebogene Büroklammer oder ein SIM-Auswurfbit in das Loch an der linken Seite des Smartphones ein.

    • Drücke fest hinein, bis der Einschub herauskommt.

    Habe nur das Frontglas mit Werkzeug gekauft. Kann ich nur dieses von vorn ersetzen, ohne das Gerät komplett zerlegen zu müssen? Sprich defektes Glas erhitzen und nach vorn abheben etc

    Hans Weschta -

    Hallo Hans, leider musst du dein A10 zerlegen um den Screen zu wechseln. Hier ist der Guide für deine Reparatur: Samsung Galaxy A10 Display tauschen. Viel Erfolg beim Reparieren!

    Adriana Zwink -

  2. bJElOchHNPHPhoeE
    bJElOchHNPHPhoeE
    gEfr5ZF3AsBqlACm

    • Entferne den SIM-Einschub.

    • Achte beim Einsetzen darauf, dass die Karte richtig orientiert ist.

  3. m3WqmcClWjmDXxLI
    m3WqmcClWjmDXxLI
    xHAHdBfwWeDldcrE

    • Die Rückseite ist mit Plastikclips befestigt.

    • Setze ein Plektrum zwischen das Display und die hintere Abdeckung an der Unterseite des Handys ein, wo sich der Ladeanschluss befindet.

    High located in charging pot only?

    AK FRIENDS -

  4. xud2yTYr4pLcDnSs
    xud2yTYr4pLcDnSs
    Cb5XNFcwDgQwUO2Z
    pIwbKEpiSpmogFsi

    • Schiebe das Plektrum zur unteren linke Ecke, um die Clips zu lösen.

  5. l2HDftUtCpsDFaYr
    l2HDftUtCpsDFaYr
    ZX1U1KMWmykNMJUp
    Yw5YfV3F5AtgPgRS

    • Führe das Plektrum entlang der linken Kante zu oberen linken Ecke des Handys, um die Clips zu lösen.

  6. 1GSKt6KwTS1n6YhG
    1GSKt6KwTS1n6YhG
    YCqtI3LyccLEkuwF
    21ZhKbM6yTW1gRAC

    • Führe das Plektrum von der oberen linken Ecke zur oberen rechten Ecke, um die Clips zu lösen.

  7. gjHWFQwrIZiUqVF6
    gjHWFQwrIZiUqVF6
    NRJvqIBy3i4QhuXb
    JsTBw1XcSGyPywqQ

    • Führe das Plektrum von der oberen rechten Ecke zu der unteren rechten Ecke, um die letzten Clips zu lösen.

  8. yZYwMYobXe2aIQRI
    yZYwMYobXe2aIQRI
    XMTkKMd1cS2XvJjC

    • Entferne die Rückseite.

  9. IocSILPudUDHGOKb

    • Entferne die drei 3 mm langen Kreuzschlitzschrauben #00.

    On my A10E the second screw from the right on the top line of 4 screws had to be removed also

    Dora-Lynn Greene -

    It’s easier if you remove all 4 screws across the small top panel.

    Chris Halliwell -

  10. eC2agbvikKo6KnKy
    eC2agbvikKo6KnKy
    Hf1SZdiwWVPOLcMV
    ep13rD1eRboaboye

    • Löse mit dem flachen Ende des Spudgers die Rasten, mit denen die Abdeckhalterung der Hauptplatine befestigt sind.

    • Die Rasten können ziemlich fest sitzen. In diesem Fall kannst du den Spudger ein wenig verdrehen, um die Arbeit zu erleichtern.

    • Entferne die Abdeckung der Hauptplatine.

    • Die restlichen Rasten sollten sich im weiteren Verlauf leicht lösen oder mit der Hand lösen lassen.

  11. yMoqBSEN4f5VrrZI
    yMoqBSEN4f5VrrZI
    CLEc11N6Fodxb6Cx

    • Heble den Akkustecker mit dem Spudger senkrecht nach oben und löse ihn aus seinem Anschluss.

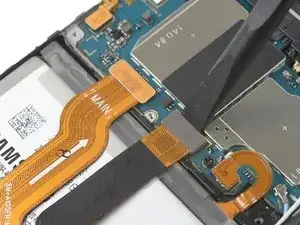

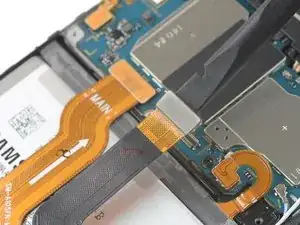

  12. ULgLA5BkehNVPeXW
    ULgLA5BkehNVPeXW
    F5gIOHqS5g4MgKCU
    kWSgJjC1rSaEMujH

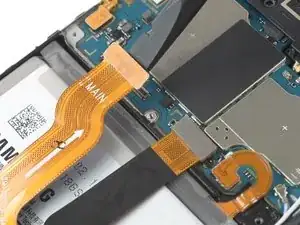

    • Heble das Display-Flachbandkabel mit dem flachen Ende des Spudgers hoch und trenne es von der Hauptplatine ab.

  13. Ank3uOT6dQMC4Uog

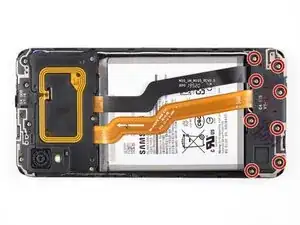

    • Entferne unten acht 3 mm langen Kreuzschlitzschrauben #00.

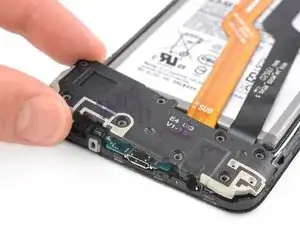

  14. vM1wtKRknAwQQQuR

    • Entferne unten die Abdeckung über der Tochterplatine.

    Hola! En este punto sería muy recomendable retirar la batería, antes de calentar la pantalla, ya sea en la plancha o con una pistola de calor.

    Angel Rodriguez -

  15. 2pmma1lskATL31cj

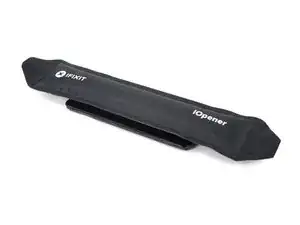

    • Erwärme einen iOpener und lege ihn mindestens zwei Minuten lang auf das Display, damit der Kleber darunter aufweicht.

  16. sWMRxBSsoZviUgoQ
    sWMRxBSsoZviUgoQ
    qPq3hoJXB4KNTuen
    QCakTbDEYTNBkvkD

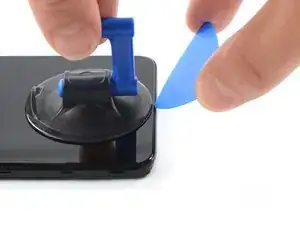

    • Befestige einen Saugheber am unteren Rand des Smartphones.

    • Wenn die Scheibe stark zersplittert ist, haftet der Saugheber möglicherweise nicht gut. Versuche, die Scheibe mit starkem Klebeband anzuheben, oder klebe den Saugheber mit Sekundenkleber fest, warte bis er abgebunden hat und mache dann weiter.

    • Ziehe den Saugheber nach oben und setze ein Plektrum in den entstandenen Spalt zwischen Displayglas und dem Rahmen ein.

    • Schiebe das Plektrum zur unteren linken Ecke hin und trenne die Klebeverbindung an der Unterkante ab.

    • Lasse das Plektrum in der Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

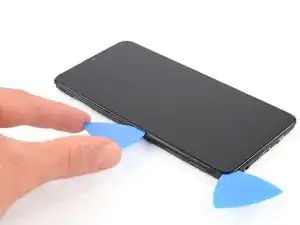

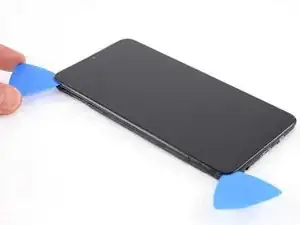

  17. yFKQSIQHosQebOlI
    yFKQSIQHosQebOlI
    E5ct6EmA2RIJbcRr
    NDQo6XjbMmYKLTNW

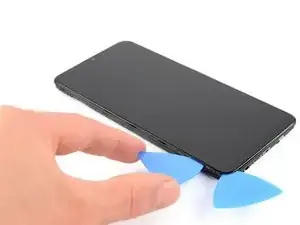

    • Setze ein zweites Plektrum ein und schiebe es hoch zur oberen linken Ecke. Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

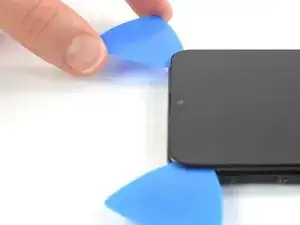

  18. YWpQTVxmgTN5OSoA
    YWpQTVxmgTN5OSoA
    ySLICRYsP3HTNDXu
    L21byTX2cPS2YC5Z

    • Setze ein drittes Plektrum in die obere linke Ecke des Displays ein.

    • Schiebe das Plektrum an der Oberkante des Displays entlang, um die Klebeverbindung aufzutrennen.

    • Schiebe in der Nähe der Kamera nur die Spitze des Plektrums ein, damit die Kamera nicht beschädigt oder verschmutzt wird.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  19. MbHTnZCmk5GlOGcZ
    MbHTnZCmk5GlOGcZ
    dtCxBFUaDBxTdL5M
    Y1kPulCMlAmagQAe

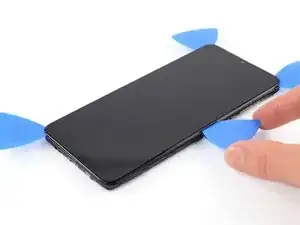

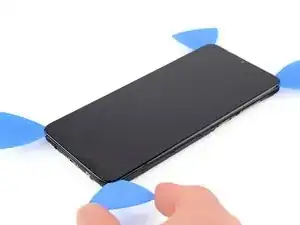

    • Setze ein viertes Plektrum in die obere rechte Ecke des Smartphones ein.

    • Schiebe das Plektrum an der rechten Kante entlang und um die untere Ecke herum, um den restlichen Kleber aufzutrennen.

    • Lasse das Plektrum in der rechten unteren Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

    • Entferne das Display noch nicht ganz - das Displaykabel verläuft immer noch durch den Rahmen und ist wahrscheinlich noch auf der Innenseite des Rahmens befestigt.

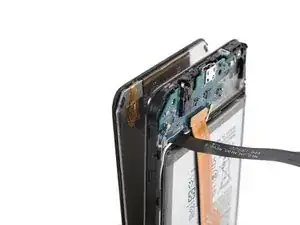

  20. qaOlE1pTXR3Qv3xG
    qaOlE1pTXR3Qv3xG
    nUXoHAIBcGmF4JiY
    frCPaUW4U3KPAHOB

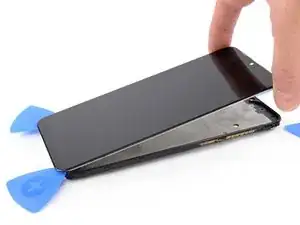

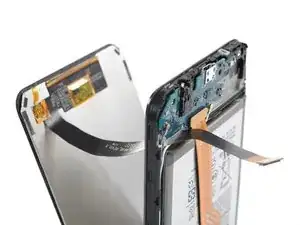

    • Hebe das Display an der Oberkante an.

    • Führe das Display-Flachbandkabel durch die Öffnung im Rahmen und entferne das Display.

    • Wenn dein Ersatzteil nicht mit Klebestreifen versehen ist, dann lässt sich das Display am besten mit vorgestanzten doppelseitigen Klebestreifen befestigen. Bringe den Klebestreifen zuerst auf der Rückseite des Displays an, führe dann das Displaykabel sorgfältig durch den Rahmen. Richte das Display aus und drücke es fest an.

Abschluss

Schalte, wenn möglich, dein Gerät ein und überprüfe alle Funktionen, bevor du es wieder zuklebst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Reinige die Klebeflächen mit Isopropylalkohol (mindestens 90%ig) und bringe neue Klebestreifen an.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren. lade ihn auf 100% und lasse ihn mindestens zwei weitere Stunden am Ladegerät angeschlossen. Benutze das Smartphone dann solange, bis es von selbst wegen leerem Akku von selbst ausgeht. Lade es dann wieder auf 100% auf.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Probiere zunächst einige grundsätzliche Problemlösungen nach Reparaturen. In unserem Forum findest du Hilfe bei der Fehlersuche.
