Samsung Galaxy Note 4 Rückkamera Austausch

Geschrieben von: Sophia
  • Kommentare: 15
Samsung Galaxy Note 4 Rückkamera Austausch

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

30 Minuten

Einleitung

Diese Anleitung zeigt dir wie du die Rückkamera an deinem Samsung Galaxy Note 4 tauschen kannst.

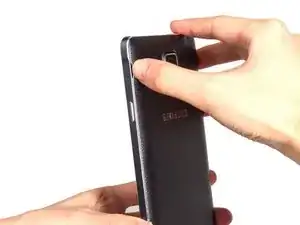

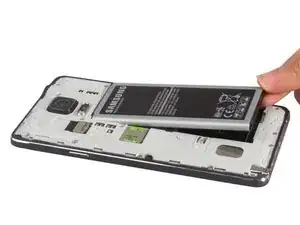

  1. UXh3xVlmupNcvdaU
    UXh3xVlmupNcvdaU
    TYGelRR5qPKpRwGw
    BJ6FQiBTPMwqBnhP

    • Die Rückabdeckung und den Akku kannst du ganz leicht abnehmen. Vergiss nicht die SIM Karte und den S-Pen zu entnehmen.

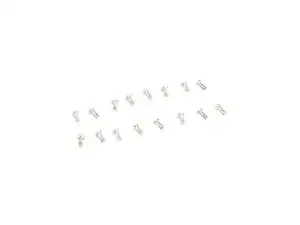

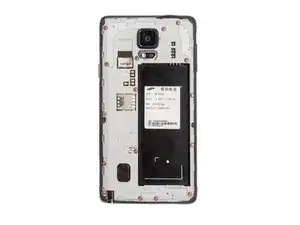

  2. ZxA4BQh3jYo4EkHS
    ZxA4BQh3jYo4EkHS
    UR5dDVGyFAISaxYi
    E5yjJiYNJlEUkMVu

    • Drehe alle sechzehn Schrauben auf der Rückseite heraus.

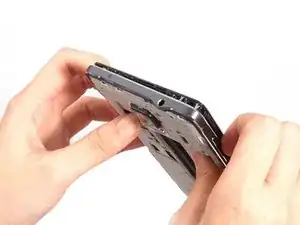

  3. rYsJZY35UxPW5SFp
    rYsJZY35UxPW5SFp
    bUsXwmoBmDDTiW3B
    MeZqHjVqVXk5Y5CU

    • Löse die Bildschirmverklebung und die Klammern um die Aufnahme des Akkus und schieben die ganze Fronteinheit aus dem Mittelrahmen.

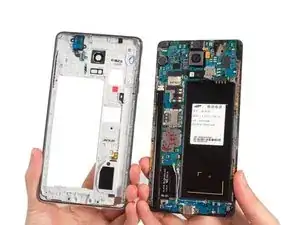

  4. fEbMqsCiGArPendZ

    • Die Hauptplatine liegt nun frei. Die Rückkamera ist mit einem Verbinder auf der Rückseite der Hauptplatine angeschlossen. Deswegen musst du zuerst die Hauptplatine entfernen bevor du die Kamera entfernen kannst.

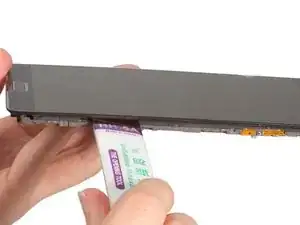

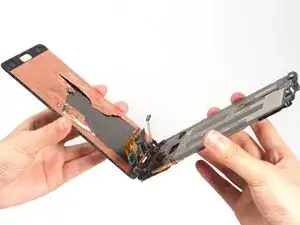

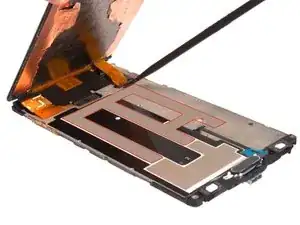

  5. Ch4PySeGINHQoCcM
    Ch4PySeGINHQoCcM
    3XWadyMKXlwGImJw
    MHoCmccUJ6E6lMm5

    • Bevor du die Hauptplatine entfernen kannst musst du erst das LCD ausbauen. Mehr hier: Samsung Galaxy Note 4 LCD Austausch.

    • Wenn du allerdings nur die Rückkamera entfernen willst brauchst du das LCD nicht auszubauen. Es genügt eine Schraube links auf der Hauptplatine heraus zu drehen und die Flachbandkabel mit einem Spudger zu lösen. Denke dran, dass die beiden Kabel auf der Rückseite der Platine zum LCD führen. So ist das Risiko das LCD zu beschädigen geringer.

    You do not need to remove LCD\Digitizer assembly from the bezel to replace the rear camera. Doing so is dangerous not to mention adds unnecessary time to the repair.

    Gabriel Burchfield -

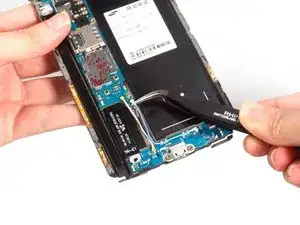

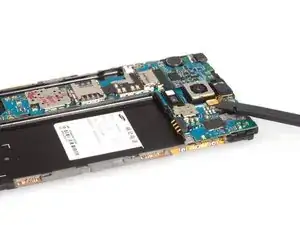

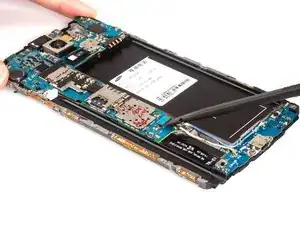

  6. nYTG4ZE1Guerr1ki
    nYTG4ZE1Guerr1ki
    SRwUOdQpLJseZdLR
    NRMuBLeQXPKog4FS

    • Löse die Verbinder zur Hauptplatine.

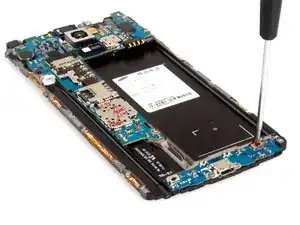

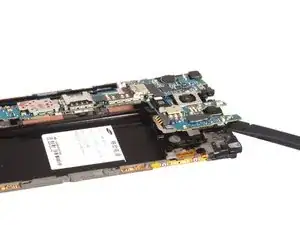

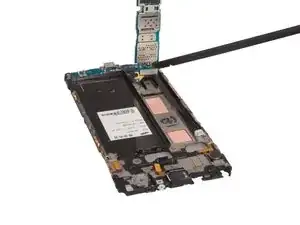

  7. MJqAYUn2I6L1OJRE
    MJqAYUn2I6L1OJRE
    yWAoFCkUcshk4v6p
    JUt5TSxnUZSjHfWo

    • Entferne die Schrauben; es genügt die obere zu lösen. Hebe die Platine hoch und löse den USB Verbinder auf der Rückseite.

    • Entferne die Hauptplatine.

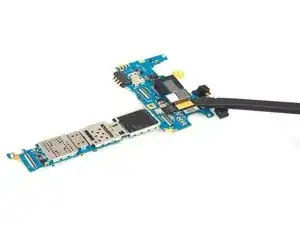

  8. M6FqyxRghCgXAri4
    M6FqyxRghCgXAri4
    rAdQlrj3Kub4xLTX
    CRHHAQJNbKQaKjDI

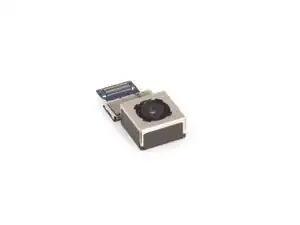

    • Löse den Verbinder zur Rückkamera und entferne sie.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Sophia

Mitglied seit: 25/03/14

43756 Reputation

14 Kommentare

What is the tool, they use in step 5?

Sara Lee -

Just look at the photo and Google it. "The opening tool" or HH-5A

isaactannermadsen -

Hello good day! Could someone tell me what do you call these platelets circuits that have bonded to the housing samsung galaxy note 4 I circled in red the following .. images.

[img]http://i.imgur.com/2vvZ2dK.jpg?1[/img]

[img]http://i.imgur.com/ViV1TUL.jpg?1[/img]

elisangelops -

What could you do if just the glass was broken on your camera lens but camera still worked?

sheets83 -

if you only have the glass broken you *MIGHT* be able to just replace the glass cover but there is a huge risk of glass and dust contamination ruining the camera anyways. I personally had this happen after replacing the glass cover and now have black splotches all over even after I tried my damnest to control for dust.

Michael Goelz -

They are antenna’s or the connectors to the antennas.

Dennis Smith -

Do i loose my information on my note 4 after these procedures and need to have a backup before i start?

Massoud -

I have a 910C model. I would like to know if all models (A, C, F, U...) have the same camera inside?

Best regards

Salih -

The chipset(s) would be different in each one, I would think.

Gabe -

hi guys. i was just wondering, could we replace the camera with a different one? say the Sony IMX260 camera from samsung galaxy note 7 or maybe s7 edge?

canisperosrn -

just broke the screen now

mohamed.rashad1989 -

How much is the camera lens?

Maru -

Hi Guys! I've tried to change camera module 3 times, but it shows always error that module cannot be found.

Initial Camera is working well. I tried to put the same module for N910C

Model SM-N910C

can you tell me please how I could fixed it?

Georgy Grebeshkov -

is the note 4 and note 5 camera the same..??

ravi 6662 -
