Samsung Galaxy Note 5 Akku austauschen

Geschrieben von: Arthur Shi
  • Kommentare: 52
Samsung Galaxy Note 5 Akku austauschen

Schwierigkeitsgrad

Mittel

Schritte

17

Zeitaufwand

40 Minuten - 2 Stunden

Einleitung

Diese Anleitung zeigt dir, wie du den Akku austauschen kannst.

Bevor du mit dem Auseinanderbauen beginnst, musst du erst den Akku auf unter 25% entladen. Ein geladener Akku kann Feuer fangen oder explodieren, wenn er versehentlich perforiert oder beschädigt wird.

Wenn dein Akku aufgebläht ist, dann treffe entsprechende Vorsichtsmaßnahmen. Erwärme dein Smartphone nicht. Du kannst eine Pipette oder eine Injektionsspritze benutzen, um Isopropylalkohol (mindestens 90%), um die Kanten der Rückabdeckung einzuträufeln und so den Kleber zu schwächen. Aufgeblähte Akkus können sehr gefährlich sein, trage daher eine Schutzbrille und sei sehr vorsichtig. Gib ihn im Zweifelsfall einem professionellen Reparaturdienst.

Nach Abschluss dieser Anleitung sollte der neu eingebaute Akku kalibriert werden.

  1. RiFZhNDBMelfMBTB
    RiFZhNDBMelfMBTB
    eiewCyIL1HxTkoEw
    vJjvmJtdAPFT1WOW

    • Setze ein SIM Auswurfwerkzeug, ein SIM Auswurfbit oder einfach eine aufgebogene Büroklammer in das kleine Loch am SIM Karteneinschub oben am Smartphone ein.

    • Drücke das Werkzeug hinein, um den Einschub herausspringen zu lassen. Das erfordert vielleicht etwas Kraft.

    • Entferne den SIM Karteneinschub.

  2. j5CRMGOcZLJD4NWA
    j5CRMGOcZLJD4NWA
    NREA1KAvHdhcIpDN
    UDcL1OuRcG5KS6vA

    • Drücke den Knopf am S-Pen mit dem Fingernagel hinein, bis es klickt und der S-Pen herausspringt.

    • Entferne den S-Pen.

    Hola mi priblema es que meti al reves el spen en el orificio y al sacarlo pues ya no funciona …. Tiene reparacion es un galaxy note 5

    Lidia Lopez -

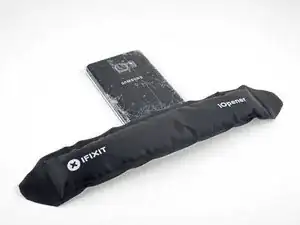

  3. sSRM2RKyEjFojdkT

    • Wenn die gläserne Rückseite zerbrochen ist, dann solltest du ihre Oberfläche sorgfältig mit festem Klebeband bedecken.

    • Lege einen erwärmten iOpener etwa zwei Minuten lang auf die Unterseite des Smartphones.

    • Wahrscheinlich musst du ihn mehrfach wieder erwärmen und auflegen, damit das Gerät heiß genug wird. Beachte die Anleitung für den iOpener, um eine Überhitzung zu vermeiden.

    • Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden, passe aber auf, dass das Smartphone nicht zu heiß wird. Das OLED Display und der Akku sind beide sehr hitzeempfindlich.

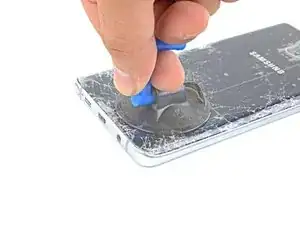

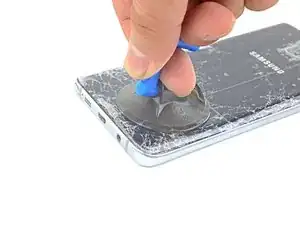

  4. kUoBHVSPhlhEPpn6
    kUoBHVSPhlhEPpn6
    tJUWShrlyZOPjPjd

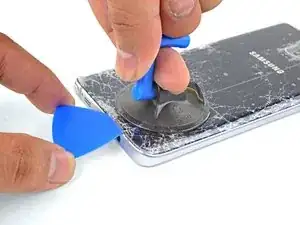

    qEZhBnWKHOU65tF3

    • Setze einen Saugheber so nahe wie möglich an der Unterkante des Smartphones an.

    • Wenn die Rückabdeckung gebrochen ist, hält der Saugheber wahrscheinlich nicht so gut. Versuche, sie mit starkem Klebeband anzuheben, oder klebe den Saugheber mit Superkleber fest. Lasse ihn erst gut ankleben, bevor du weitermachst.

    • Ziehe den Saugheber nach oben und setze ein Plektrum unter das Rückseitenglas ein.

    • Das Glas ist sehr empfindlich und kann brechen, wenn du zu stark ziehst oder mit Metallwerkzeugen hebelst.

    Yes very fragile, i dont know how to remove without cracking the glass back.

    victor zlotnicki -

    It IS possible, because I just did it. You have to be extremely patient and use firm but gentle pressure. It took me nearly an hour just to get the back off.

    Michael Ridenour -

    One more thing: I discovered that the only way that I could get enough heat into it to soften the adhesive it is to fold the hot iOpener so that you heat from both sides.

    Michael Ridenour -

  5. mbwPJvJ2vr4R2dQj

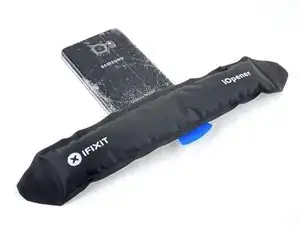

    • Wenn das Plektrum eingesteckt ist, dann erwärme den iOpener erneut eine Minute lang.

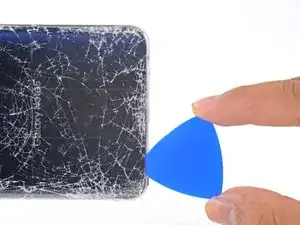

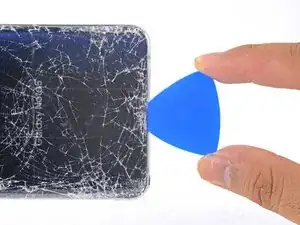

  6. 2j5HC2lnVrkcITIg
    2j5HC2lnVrkcITIg
    qfJtEcuDoOMrkm1v
    NABbvJp3xLyq15UO

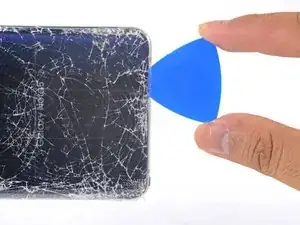

    • Schiebe das Plektrum an der Unterkante des Smartphones entlang.

    • Bewege es langsam, so dass es nicht aus dem Spalt herausrutscht. Wenn nötig lege erneut einen erwärmten iOpener auf.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann. Benutze für den nächsten Schritt ein neues Plektrum.

  7. nGvqmAbCWNTZZo1Y
    nGvqmAbCWNTZZo1Y
    gFXgr2kvmlo4piCH

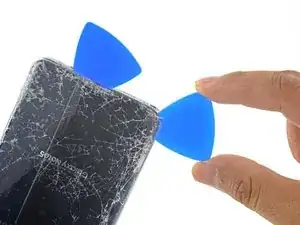

    BRlNaYv1HiLJ1Qsv

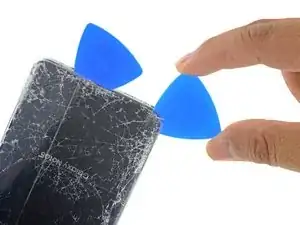

    • Setze ein weiteres Plektrum ein und schiebe es langsam um die Ecke des Smartphones.

    • Weil das Rückseitenglas gebogen ist, ist es sehr zerbrechlich, besonders in den Ecken. Sei geduldig und benutze den iOpener, wenn du in den Ecken nicht recht mit dem Schneiden vorankommst.

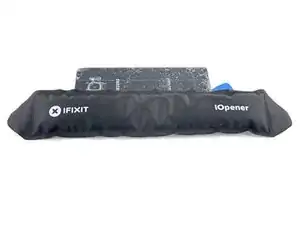

  8. Ee3VHR2uYouDKHwO

    • Bevor du weiter auftrennst, lege erst einen heißen iOpener auf die lange Kante auf.

  9. geqWV1TqxwDhvZ5T
    geqWV1TqxwDhvZ5T
    S6cCXyyOPTPHbXCT
    NQwBgqZ4cxNiF3cj

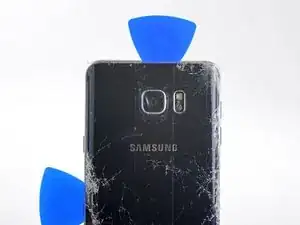

    • Wiederhole das Verfahren von eben, also das Erwärmen und Auftrennen, für die restlichen drei Seiten des Smartphones.

    • Lasse in jeder Kante ein Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

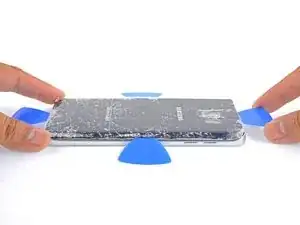

  10. XgErB2TRRO5hVZtS
    XgErB2TRRO5hVZtS
    xMBEJwfEWbh5C23n
    A4ZksKnelpOCgau4

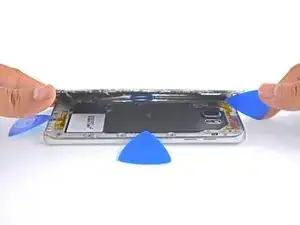

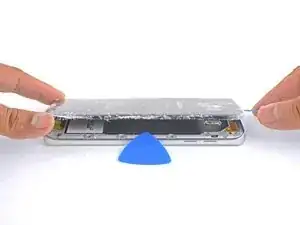

    • Trenne mit einem Plektrum jegliche Kleberreste an den Kanten auf.

    • Hebe das Glas an und entferne es vom Smartphone.

  11. EyIoaUI3dvivjmPr

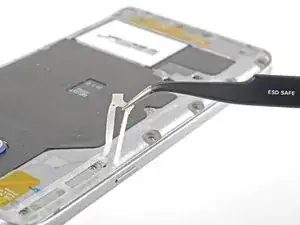

    • So wird die Rückabdeckung wieder eingebaut:

    • Löse zunächst mit einer Pinzette alle Kleberreste von der Rückabdeckung und vom Rahmen des Smartphones ab.

    • Reinige dann die Klebeflächen mit hochkonzentrierte Isopropylakohol (mindestens 90%) und einem fusselfreien Tuch. Wische nur in eine Richtung, nicht vor und zurück. Dadurch werden die Flächen für den neuen Kleber vorbereitet.

    • Schalte dein Smartphone ein und prüfe, ob deine Reparatur gelungen ist, bevor du neuen Kleber anbringst und das Gerät wieder zuklebst.

    • Ersatzklebeband gibt es in vorgestanzter Form, so dass es genau auf die Konturen der Rückabdeckung passt. Wenn du das nicht hast, kannst du auch extra starkes doppelseitiges Klebeband, wie Tesa 61395 benutzen. Sei dir aber im Klaren darüber, dass dabei Lücken entstehen, durch die Feuchtigkeit eindringen kann.

    • Übe nach dem Einbau der Rückabdeckung mehrere Minuten lang starken und konstanten Druck auf das Smartphone aus, damit sich der Kleber gut verbinden kann. Du kannst das Smartphone dazu zum Beispiel unter einen Stapel Bücher legen.

    • Wenn du willst, kannst du die Rückabdeckung auch ohne neuen Kleber anbringen. Beseitige zunächst alle größeren Klebstoffklumpen, die verhindern könnten, dass die Rückabdeckung plan aufliegt. Wenn sie richtig sitzt, dann erwärme sie und presse sie gut fest. Sie ist dann zwar nicht mehr wasserfest, aber normalerweise ist der Kleber stark genug.

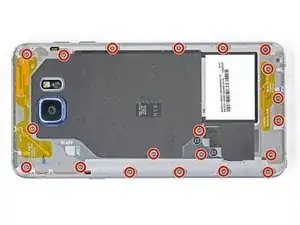

  12. BtGRtBBEMmKypvfV

    • Entferne die zwanzig 3,3 mm Kreuzschlitzschrauben.

    the phone was gave to me and I bought a replacement battery but two of the screw around the camera won't come out it's like their stripped what do I do

    wadefultz2 -

    Hi wadefultz2,

    You can try some of these methods:

    Wie man eine rundgedrehte Schraube entfernt

    Arthur Shi -

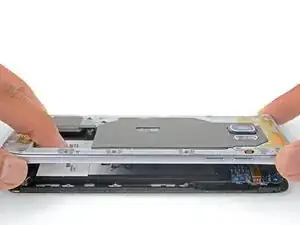

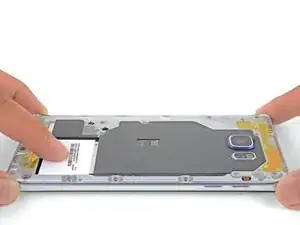

  13. 34JFLSUTUNuEC4aX
    34JFLSUTUNuEC4aX
    ZGTclIdSDNpTHJeP

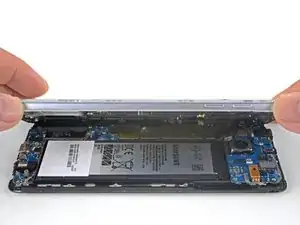

    cIjECLOZdrvD4KMT

    • Drücke mit einem Finger den Akku nach unten während du gleichzeitig den Mittelrahmen an den Kanten festhältst und nach oben hebst.

    • Der Mittelrahmen ist mit ein wenig Klebstoff in jeder Ecke an der Displayeinheit befestigt. Übe gleichmäßigen Druck aus, bis sich der Mittelrahmen ablöst.

    • Entferne den Mittelrahmen.

    During this step, I destroyed my phone. Some of the circuit board at the bottom of the battery is attached to the mid-frame. When I pushed on the battery as instructed, it broke apart. The phone is useless.

    Edward Hamilton -

    Hi Edward,

    I’m sorry to hear that! My guess would be that a stray screw held the board to the midframe. If your phone had an extra screw that I missed, please notify me and I’ll correct it!

    Arthur Shi -

  14. hLAj1hQSFxmvPvxs
    hLAj1hQSFxmvPvxs
    NfihSUeHQgd2v3kt

    • Hebe den Akkustecker mit dem flachen Ende des Spudgers gerade aus seinem Anschluss auf der Hauptplatine heraus.

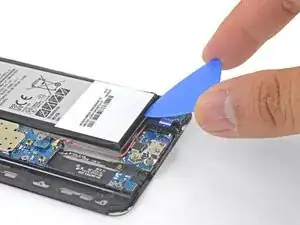

  15. lZLp2fFc31tLi6KW
    lZLp2fFc31tLi6KW

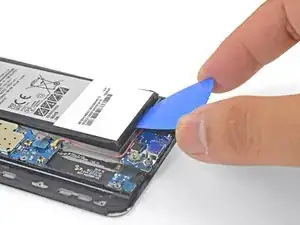

    QvlT5DqCxSYUAjCd
    5Wxn2wTCvRw6BFkU

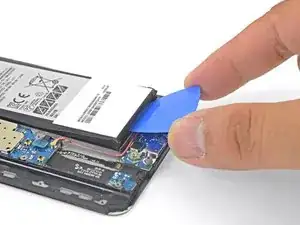

    • Schiebe ein Plektrum unter die Unterkante des Akkus und heble ihn langsam aus dem Gehäuse.

    • Der Akku wird von kräftigem Klebstoff festgehalten. Damit das Entfernen leichter geht, kannst du einen erwärmten iOpener eine Minute lang auf den Akku legen. Du kannst auch etwas Isopropylakohol unter jede Ecke des Akkus geben und einige Minuten lang einwirken lassen, damit der Kleber geschwächt wird.

    • Vermeide es, während des Ausbaus den Akku zu verformen. Lithium-Ionen Akkus mit weicher Hülle können gefährliche Chemikalien freisetzen, Feuer fangen oder sogar explodieren. Setze nicht zu viel Kraft ein und heble nicht mit Metallwerkzeugen.

  16. kfyLWFfH6ecRvFao
    kfyLWFfH6ecRvFao
    GFxV1LXTF3KNZAXu
    fIFQDHUlEH6S4NYl

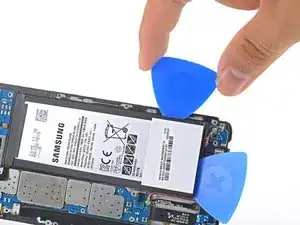

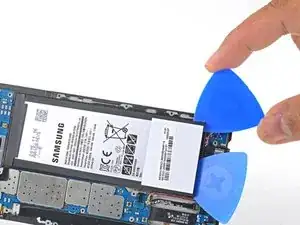

    • Schiebe ein Plektrum an der Seite des Akkus nach oben, um den restlichen Kleber aufzutrennen.

    or add a few drops of isopropyl alcohol (IPA) to the gap at the edge of the battery & wait 30s, then the battery just lifts out

    rob65536 -

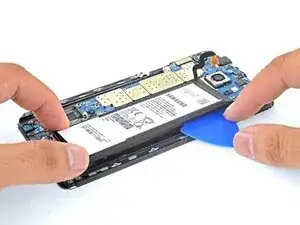

  17. kdT6bNMWvBxlLkxJ
    kdT6bNMWvBxlLkxJ
    GDTdAfPemPELyJIJ
    QWgIAJAQpLe6Mbxu

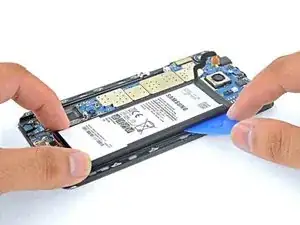

    • Hebe den Akku aus dem Gehäuse.

    • Wenn du einen Akku ausgebaut hast, darfst du ihn nicht wieder benutzen, dies wäre ein Sicherheitsrisiko. Ersetze ihn durch einen neuen Akku.

    • So wird der neue Akku eingebaut:

    • Entferne alle Klebereste vom Smartphone. Reinige die Klebeflächen mit Isopropylalkohol und einem fusselfreien Tuch.

    • Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Um den Akku korrekt zu positionieren, klebe die Streifen direkt in das Smartphone, nicht auf den Akku. Die Klebestreifen müssen um den Rand des Akkufachs herum gehen, aber nicht im rechteckigen Ausschnitt im Inneren. (Das ist die Displayrückseite)

    • Drücke den Akku fünf bis zehn Sekunden lang fest.

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile vom alten auf das neue Ersatzteil übertragen oder Schutzfilme vom neuen Ersatzteil abziehen, bevor du es einbauen kannst.

Um das Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge. Entsorge deinen Elektromüll fachgerecht..
