Samsung Galaxy Note8 Displayeinheit mit Rahmen austauschen

Schalte dein Smartphone aus.

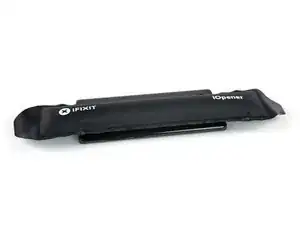

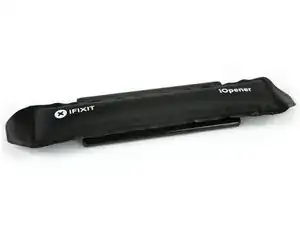

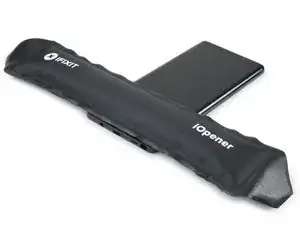

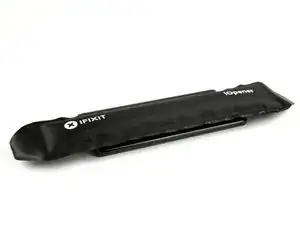

Bereite einen iOpener vor, um den Kleber auf der Rückseite des Note8 aufzuweichen.

Lege den iOpener auf die Rückseite des Note8 und zwar entlang der Seite mit der Einschalttaste.

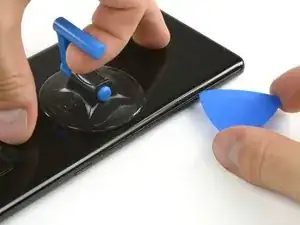

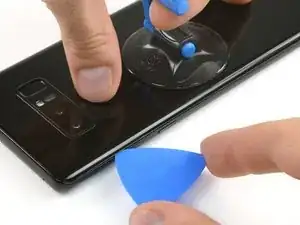

Hebe die Rückabdeckung mit einem Saugheber an und schiebe ein Plektrum (Opening Pick) in den entstandenen Spalt.

Schneide den Kleber von der Seitenmitte her beginnend auf und ziehe gleichzeitig den Saugheber nach oben.

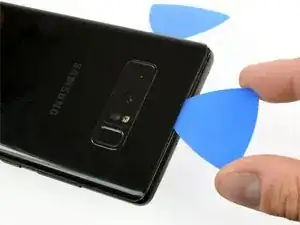

Schiebe das Plektrum in die untere Ecke und lasse es dort stecken, um zu vermeiden, dass sich der Kleber wieder mit dem Gehäuse verbindet.

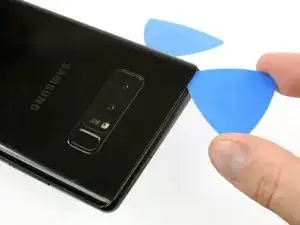

Nimm ein weiteres Plektrum und schiebe es zur oberen Ecke.

Nimm erneut ein weiteres Plektrum und führe es vorsichtig um die Ecke und an der Oberkante entlang.

Benutze, falls nötig, wieder den iOpener;

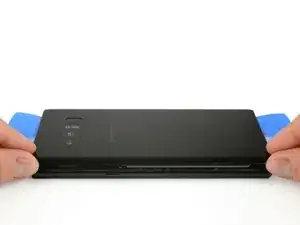

Lasse das Plektrum an der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.

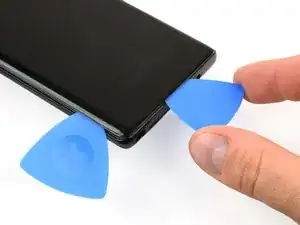

Drehe das Gerät und fange an, mit einem weiteren Plektrum den Kleber an der Unterkante zu lösen.

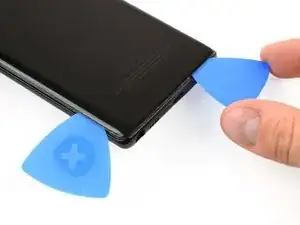

Lasse das Plektrum an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.

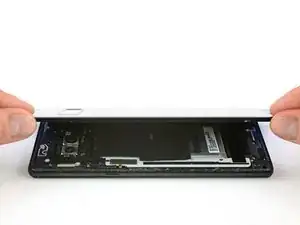

Wenn der Kleber an allen drei Seiten richtig abgelöst wurde, solltest du nun die Rückabdeckung langsam anheben können.

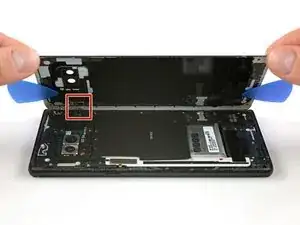

Achte beim Aufklappen der Rückabdeckung auf den Stecker des Fingerabdrucksensors. Du musst ihn eventuell abtrennen, so wie es im nächsten Schritt erklärt wird.

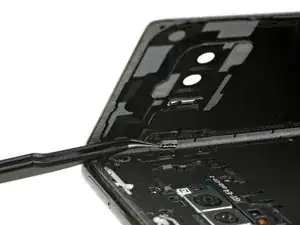

Trenne den Fingerabdrucksensor mit einer Pinzette.

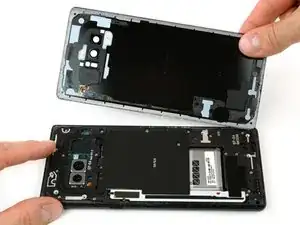

Entferne die Rückabdeckung.

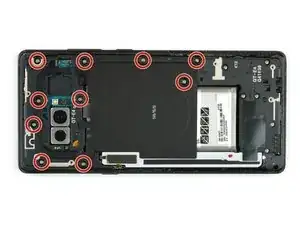

Entferne die zehn Kreuzschlitzschrauben #00.

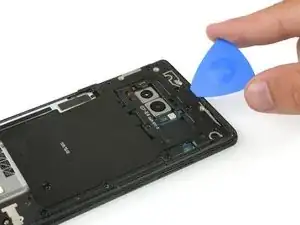

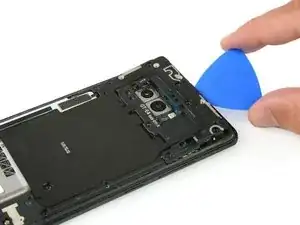

Setze ein Plektrum an der oberen Kante ein, um zwischen die Einheit aus NFC-Antenne und Ladespule und das Gehäuse zu gelangen.

Heble die obere Kante der Einheit aus dem Gehäuse heraus.

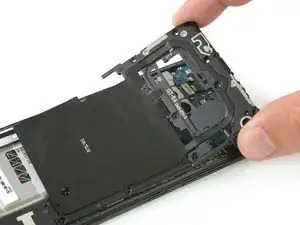

Ziehe vorsichtig die komplette Einheit aus NFC-Antenne und Ladespule hoch.

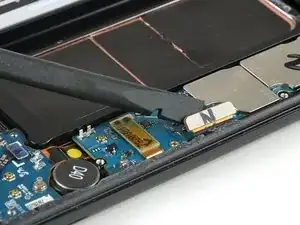

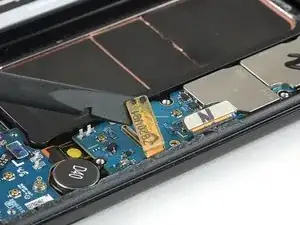

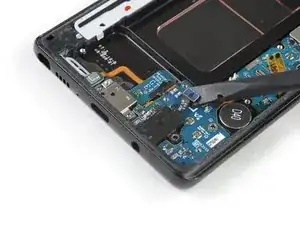

Benutze das flache Ende eines Spudgers, um den Akkustecker zu lösen.

Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf das Display, um den Kleber unter dem Akku aufzuweichen. Erhitze den iOpener nach Bedarf erneut und lege ihn wieder auf.

Alternativ, oder auch wenn der Akku aufgebläht ist, kannst du unter jede Ecke des Akkus etwas Isopropylalkohol träufeln und ein paar Minuten einwirken lassen, um den Kleber aufzuweichen.

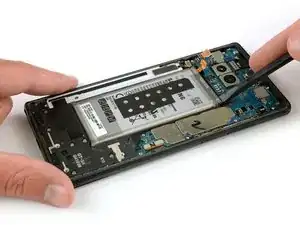

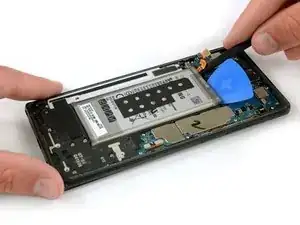

Benutze das flache Ende eines Spudgers, um den Akku an der rechten oberen Ecke hochzuhebeln.

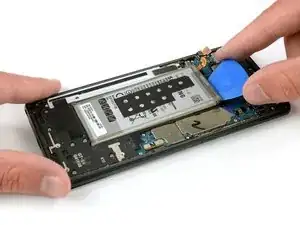

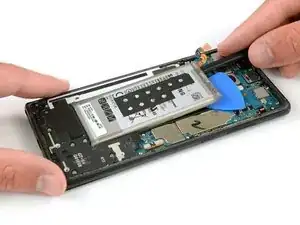

Heble den Akku mit dem Spudger soweit hoch, dass du ein Plektrum darunter schieben kannst, damit sich der Kleber nicht wieder verbinden kann.

Benutze das flache Ende des Spudgers, um die linke obere Ecke des Akkus hochzuhebeln, wo sich das Flachbandkabel befindet.

Schiebe den Spudger an der Seite des Akkus entlang, um alle Klebereste zu lösen.

Hebe den Akku aus dem Gehäuse.

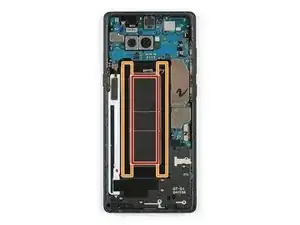

Entferne alle Klebereste vom Smartphone und reinige die entsprechenden Bereiche mit Isopropylalkohol und einem fusselfreien Tuch.

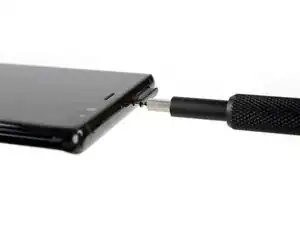

Setze ein SIM Karten Auswurfwerkzeug in das kleine Loch auf der linken Seite auf der Oberkante des Smartphones.

Drücke es hinein, um das SIM Kartenfach herauszuholen.

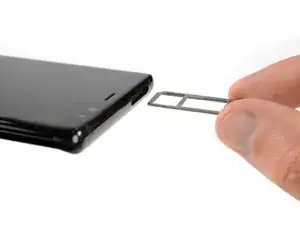

Entferne das SIM Kartenfach.

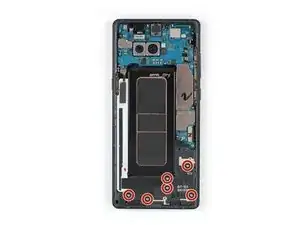

Entferne die sechs Kreuzschlitzschrauben #00 auf der Lautsprechereinheit unten am Smartphone.

Heble die Lautsprechereinheit mit dem flachen Ende eines Spudgers hoch.

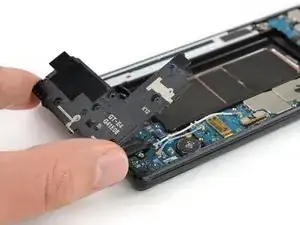

Entferne die Lautsprechereinheit.

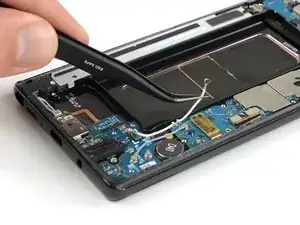

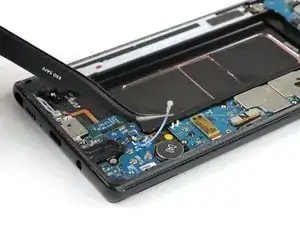

Entferne die beiden Koaxial-Kabel, die vom Daughterboard zum Motherboard führen.

Trenne beide Enden des weißen Koaxial-Kabels vorsichtig mit einer Pinzette und entferne es.

Trenne vorsichtig beide Enden des blauen Koaxial-Kabels mit einer Pinzette und entferne es.

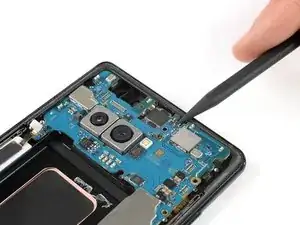

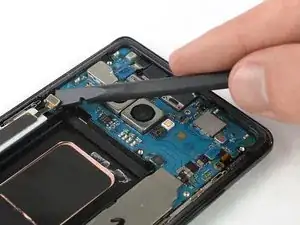

Trenne sowohl das Display- als auch das Touchscreen-Kabel mit dem flachen Ende eines Spudgers.

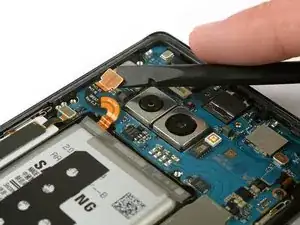

Trenne das Power Button Flachbandkabel mit dem flachen Ende eines Spudgers.

Trenne das Kabel des Blitzes und Näherungssensors.

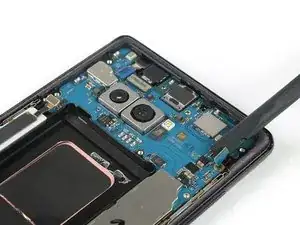

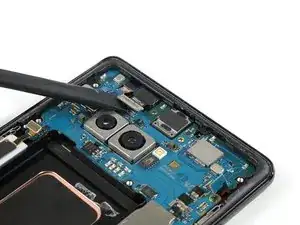

Trenne den Kabelstecker der Frontkamera mit dem flachen Ende eines Spudgers.

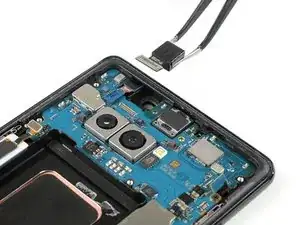

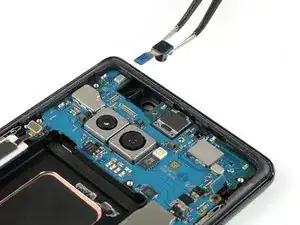

Entferne die Frontkamera vorsichtig mithilfe einer Pinzette.

Trenne den Kabelstecker des Iris-Scanners mit dem flachen Ende eines Spudgers.

Entferne den Iris-Scanner vorsichtig mit einer Pinzette.

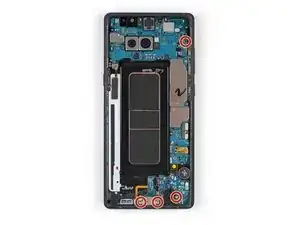

Entferne die vier Kreuzschlitzschrauben #00, mit denen das Motherboard, die Kopfhörerbuchse und der Ladeanschluss befestigt sind.

Trenne den Kabelstecker der Kopfhörerbuchse mit dem flachen Ende eines Spudgers.

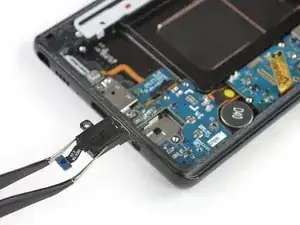

Entferne die Kopfhörerbuchse vorsichtig mit einer Pinzette.

Bereite einen iOpener vor und lege ihn auf den unteren Bereich des Smartphones, um den Kleber unter dem Flachbandkabel des Mikrofons aufzuweichen.

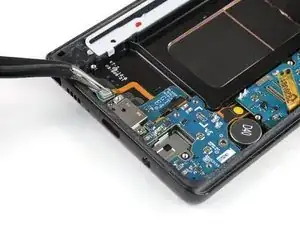

Hebe das Mikrofon vorsichtig mithilfe einer Pinzette aus seiner Vertiefung und löse es vom Mittelrahmen.

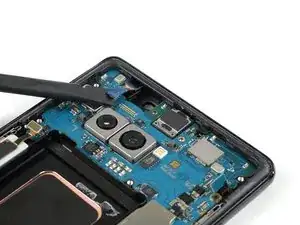

Heble das Motherboard mit der Spudgerspitze hoch, bis du es gut fassen kannst.

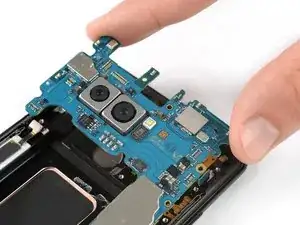

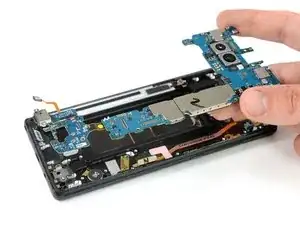

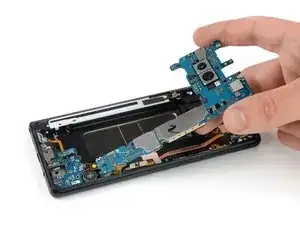

Hebe das Motherboard vorsichtig hoch.

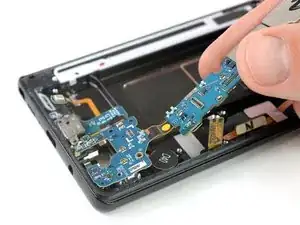

Um das Daughterboard aus seiner Vertiefung zu heben, müssen beide Komponenten langsam zum oberen Ende hingezogen werden, während man sie gleichzeitig anhebt.

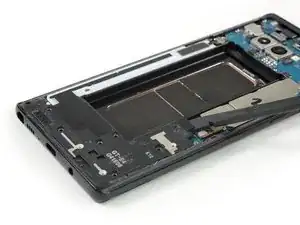

Bereite einen iOpener vor, und lege ihn über das Smartphone, um den Kleber unter dem Vibrationsmotor am unteren Ende und dem Ohrhörer-Lautsprecher am oberen Ende aufzuweichen.

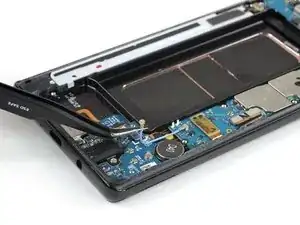

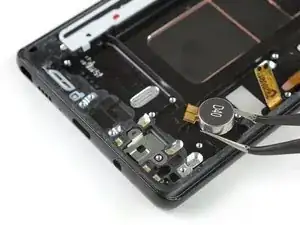

Entferne den Vibrationsmotor vorsichtig mithilfe einer Pinzette. Achte darauf, sein Kabel nicht versehentlich zu zerreißen.

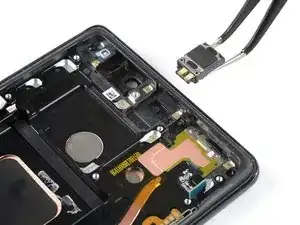

Entferne den Ohrhörer-Lautsprecher mit einer Pinzette.

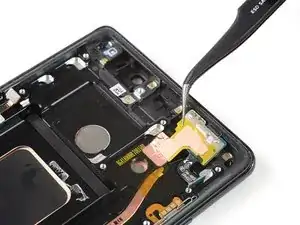

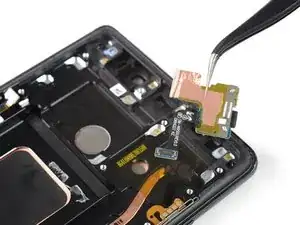

Hebe mit einer Pinzette das Kabel des Blitzes und des Näherungssensors hoch und löse vorsichtig das Klebeband, mit dem es am Mittelrahmen befestigt ist.

Entferne die Baugruppe aus Blitz und Näherungssensor.

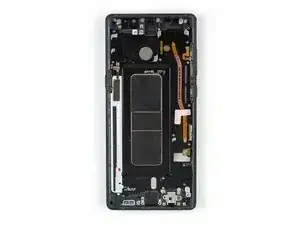

Um dein Smartphone wieder zusammenzubauen, musst du alle Komponenten, die du entfernt hast, auf die neue Displayeinheit mit Rahmen übertragen. Bringe, wo nötig, neue Klebestreifen an.
