Samsung Galaxy S10+ Akku tauschen

Geschrieben von: Arthur Shi

Kommentare: 14

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie der Akku eines Samsung Galaxy S10+ entfernt und ausgetauscht wird.

Der Akku ist sehr fest verklebt. Daher vereinfacht die Anwendung von hochkonzentriertem (über 90%igem) Isopropylalkohol den Ausbau des Akkus.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Vermeide es in diesem Fall, dein Smartphone zu erwärmen.

Entlade den Akku aus Sicherheitsgründen auf unter 25%, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird.

Werkzeuge

Ersatzteile

Galaxy S10 Plus Replacement Battery

Schritt 1

Ziehe das Ladegerät raus und schalte das Smartphone aus, bevor du anfängst.

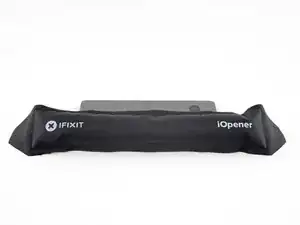

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen, sei aber sehr vorsichtig, um das Gerät nicht zu überhitzen. Sowohl das Display als auch der Akku im Inneren sind sehr hitzeempfindlich.

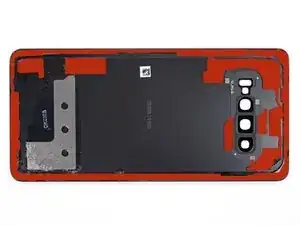

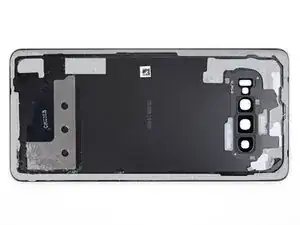

Schaue dir, während der Wartezeit, das Bild der entfernten Rückabdeckung an, um zu sehen, wo genau sich der Kleber befindet.

Schritt 2

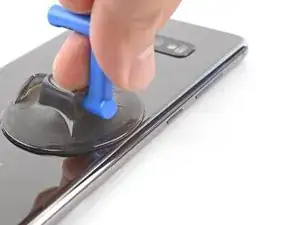

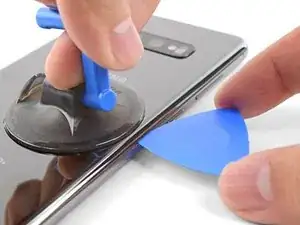

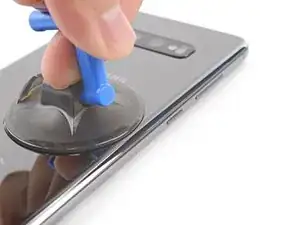

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich (hier ist der Kleber am dünnsten).
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Setze die Spitze eines Plektrums in den Spalt.
Diese beiden Bauteile sind sehr eng aneinander angepasst, du musst es wahrscheinlich mehrfach versuchen.
Falls du Schwierigkeiten dabei hast, einen Spalt zu erzeugen, ist es am Besten, die Kante erneut zu erhitzen und es nochmal zu versuchen.
Du kannst auch ein paar Tropfen Isopropylalkohol auf die Fuge träufeln, um den Kleber etwas aufzuweichen.
Wende mit dem Plektrum nicht zu viel Kraft auf, da sonst das Glas der Rückabdeckung brechen kann.

I can’t get the back cover to seperate, I’ve been trying for several hours now, it just stays with the rest of the phone. I’m fairly certain my phone is hot enough as I touched the back and I can’t place my hand there for more than a few seconds at a time. It’s just not coming off and I’m so frustrated! Any help?

fiona Xie - 06/07/20

Hi Fiona,

The back adhesive can be very difficult! Have you tried the suggestions in step 3? It may take a few heat cycles to weaken the adhesive. You can use a hairdryer to heat it pretty hot along the edge.

Arthur Shi - 09/07/20

My back cover glass is shattered but not coming apart! What do I do?

Otto Plutoonium - 04/05/21

I was able to use my fingernails first (with the assistance of the suction cup) to get in the gap, and then, with my fingernails still in the gap there was enough room to put in the pick. I couldn't get the pick in there by itself even after 10 minutes of warming and suction cup prying... but my fingernails could get in, and then I used them to hold the space open and pull a little more so the pick could be inserted.

Alan Miller -

Schritt 3

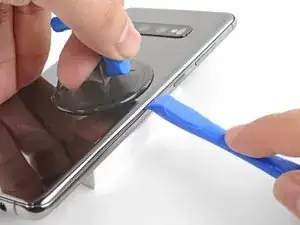

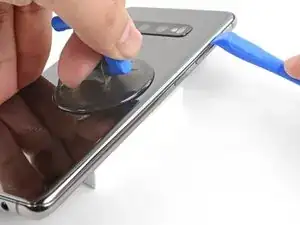

Lege etwas unter die erwärmte rechte Kante des Smartphones, das etwa 13 mm (0,5") dick ist. So ist es einfacher, das Öffnungswerkzeug einzusetzen.
Halte die linke Kante des Smartphones mit deinen Fingern fest, sodass das Smartphone nicht abrutscht. Ziehe kräftig am Saugheber.
Drücke die Kante eines Öffnungswerkzeug in die Fuge zwischen Rückabdeckung und Rahmen.
Schiebe das Öffnungswerkzeug ein paar Mal an der Fuge hin und her.

Schritt 4

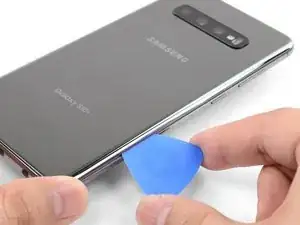

Schiebe das Plektrum an der Kante des Smartphones entlang und durchtrenne den Kleber.
Versuche auf keinen Fall, den Kleber in den Ecken zu durchtrennen, bevor du sie erwärmt hast. Sonst riskierst du es, die Rückabdeckung zu brechen.
Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 5

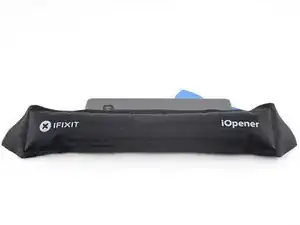

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante des Smartphones.

Schritt 6

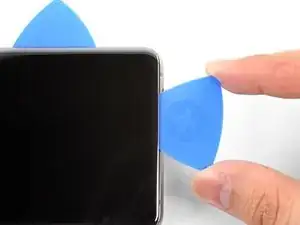

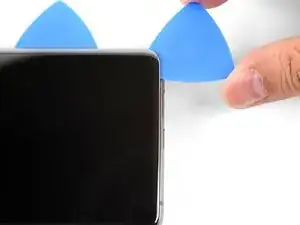

Setze ein Plektrum in die rechte Kante nahe der unteren rechten Ecke ein.
Schiebe das Plektrum vorsichtig um die Ecke herum. Schneide an der Unterkante entlang weiter und um die linke untere Ecke herum.
Wenn es schwierig wird, zu schneiden, erwärme die Kante erneut, bevor du weitermachst.
Lasse ein Plektrum stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 7

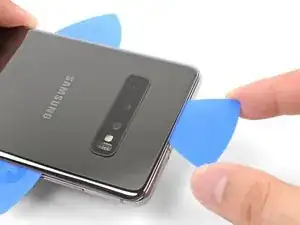

Arbeite dich so um das ganze Smartphone herum.
Wenn du den Kleber an den Ecken durchtrennst, achte darauf, dass die Ecken gut erwärmt sind.

Schritt 8

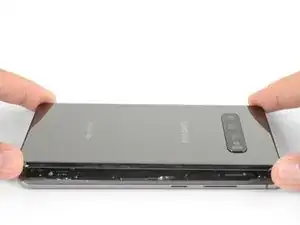

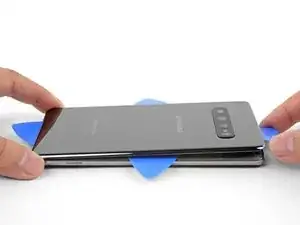

Wenn du dich um das ganze Smartphone herum gearbeitet hast, verdrehe ein Plektrum in einer der Ecken, um die Rückabdeckung vom Rahmen abzulösen.

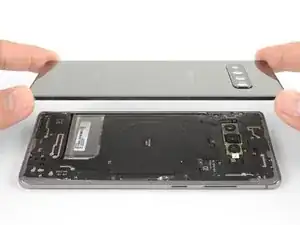

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.
Entferne die Rückabdeckung.
Bei Wiederzusammenbau ist es vor dem Befestigen der Rückabdeckung eine gute Idee, dein Smartphone einzuschalten, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
Folge dieser Anleitung, um die Rückabdeckung anzubringen, die Kameraeinfassung zu übertragen und den Kleber wieder zu befestigen.

Schritt 9

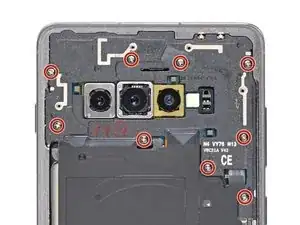

Entferne die neun 4 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen am Smartphone befestigt ist.

Schritt 10

Der Mittelrahmen ist zusätzlich mit ein paar Plastikklammern um die Kanten herum befestigt.

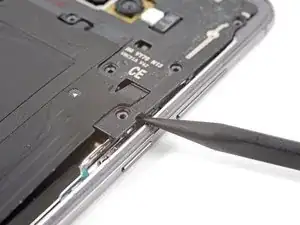

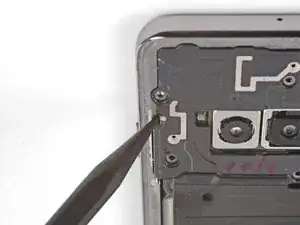

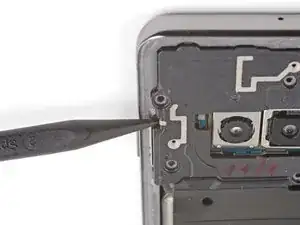

Setze die Spitze eines Spudgers in die Kerbe in der rechten Kante des Mittelrahmens in der Nähe der Bixby-Taste.
Heble nach oben, um den Mittelrahmen vom Smartphone abzulösen.

Schritt 11

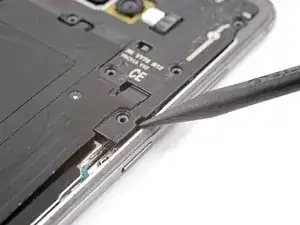

Setze die Spitze eines Spudgers in die Kerbe auf der linken Kante des Smartphones, nahe der Einschalttaste.
Heble nach oben, um den Mittelrahmen vom Smartphone abzulösen.

Schritt 12

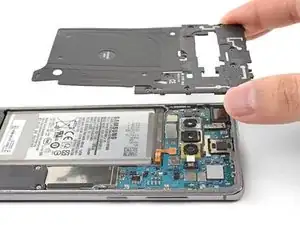

Hebe den Mittelrahmen an den oberen Ecken hoch und entferne ihn vom Smartphone.
Um den oberen Mittelrahmen wieder einzubauen, gehe folgendermaßen vor:
Richte die Oberkante des Mittelrahmens mit den Smartphone aus und lege den Rahmen auf das Smartphone ab.
Drücke den Mittelrahmen mit den Fingern außen herum fest, damit die Klammern des Mittelrahmens wieder einrasten. Die Kanten sollten bündig mit der Kante des Smartphones abschließen.

Schritt 13

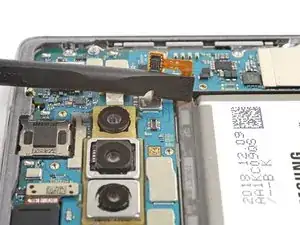

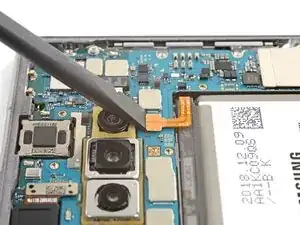

Setze das flache Ende eines Spudgers unter den Akkustecker, der unterhalb der Rückkamera mit dem Motherboard verbunden ist.

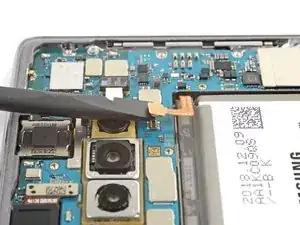

Heble den Stecker nach oben, um ihn aus seinem Anschluss zu lösen.
Wenn du Stecker wie diesen trennst, musst du aufpassen, das du keine der kleinen SMD-Elemente, die sich um den Anschluss herum befinden, beschädigst.
Schiebe das Flachbandkabel des Akkus vorsichtig vom Anschluss auf dem Motherboard weg, um einen versehentlichen Kontakt zu vermeiden.

Schritt 14

Der Akku ist sehr fest verklebt. Achte besonders auf folgende Bereiche:
Der Rahmen, wo der Akku sehr stark verklebt ist.
Ein Ausschnitt im Rahmen, unter dem sich die empfindliche offenliegende Displayeinheit befindet. Sei vorsichtig, wenn du in diesem Bereich hebelst, damit die Displayeinheit nicht beschädigt wird.

Schritt 15

Etwas hochkonzentrierter (mehr als 90%) Isopropylalkohol vereinfacht das Entfernen des Akkus erheblich.
Hebe die Unterkante des Smartphones an und halte das Smartphone schräg.
Träufle etwas Isopropylalkohol in den Spalt zwischen dem Akku und dem unteren Mittelrahmen des Smartphones.
Halte das Smartphone eine Minute lang schräg, damit der Isopropylalkohol den Kleber erreicht.
Alternativ kannst du auch einen iOpener erhitzen und zwei Minuten lang auf die rechte Vorderseite des Smartphones legen.

Schritt 16

Setze die Ecke einer Plastikkarte in den Spalt zwischen Akku und unterem Mittelrahmen.
Heble den Akku aus seiner Vertiefung.
Wenn sich der Akku nicht bewegt, ist der Kleber nicht ausreichend aufgeweicht.
Benutze ein Plektrum, ein Öffnungswerkzeug oder einen Spudger, um den Akku herauszuhebeln. Verwende keine Metallwerkzeuge.
Wiederhole die Anwendung von Isopropylalkohol und versuche es erneut.
Versuche, den Kleber mehr mit dem iOpener zu erwärmen, damit er weich wird.

Schritt 17

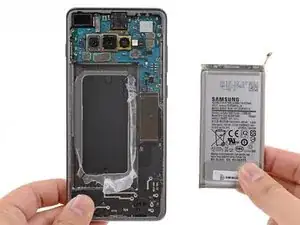

Entferne den Akku.
Benutze den Akku nach dem Ausbau nicht mehr, da dies ein potenzielles Sicherheitsrisiko darstellt. Ersetze ihn durch einen neuen Akku.
Benutze diese Anleitung, um den Kleber am Akku zu ersetzen.
Verbinde den Akku zeitweise mit dem Motherboard, bevor du ihn definitiv festklebst. Somit wird sichergestellt, dass der Akku richtig positioniert ist.
Klebe zuerst vorgestanzte Klebestreifen oder doppelseitiges Klebeband auf den Rahmen, bevor du den Akku in die Vertiefung hineindrückst.
Es darf kein Kleber auf die offenliegende Rückseite des Displays kommen.

Does the back panels adhesive needs to be replaced or its good to reassemble on old one?

Nand Patel -

Yes! If you don’t want to use new adhesive, remove any large chunks of adhesive that might prevent the back cover from sitting down flush, heat the back cover, and apply pressure to secure it. It won't be waterproof, but the leftover adhesive is usually more than strong enough to hold.

Carsten Frauenheim -

It’s a little confusing going through the battery removal for the Samsung S10+ and then being sent to the Samsung S10 installation process instead of the Samsung S10+ install. Although moderately intuitive, it would be nice to have a specific article for a specific phone that identifies the actual process with the physical parts involved since The S10 and the S10+ are not the same back covers and the same parts involved.

Additionally, the inner wireless connector plate NEEDS to be connected to validate a connection otherwise the battery will not power the phone. This is a Requirement on the S10+.

stevechlopecki -

Please address the adhesive issues in the instructions! Add some discussion of how much of the old adhesive to remove (if any) and how to do it. Also there is no mention of how to apply the new adhesive, either to the battery compartment or to seal the back plate with.

Alan Miller -

Hi Alan,

Thanks for pointing this out! I'll add some links to general adhesive guides to help alleviate this issue.

Arthur Shi -

Abschluss

***Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

***

Folge dieser Anleitung, um einen Akkuzyklus-Reset durchzuführen und den neuen Akku zu kalibrieren.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Antwortenforum findest du Hilfe bei der Fehlersuche.
