Samsung Galaxy S10 Akku tauschen

Geschrieben von: Arthur Shi

Kommentare: 23

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

In dieser Anleitung wird der Austausch des Akkus im Samsung Galaxy S10 gezeigt.

Der Akku ist stark verklebt. Klebstoffentferner von iFixit oder hochkonzentrierter Isopropylalkohol (mind. 90%) vereinfacht den Ausbau des Akkus.

Achte darauf, Ersatzklebestreifen oder Tesa Klebeband zur Hand zu haben, um den Akku und das Rückgehäuse wieder anzukleben.

Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen und darfst dein Gerät nicht erhitzen.

Entlade deinen Akku aus Sicherheitsgründen auf unter 25%, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko eines gefährlichen Feuers oder einer Explosion geringer.

Bei manchen Schritten sind unter Umständen vorher der untere Mittelrahmen/die Lautsprechereinheit entfernt worden. Zum Austausch des Akkus müssen diese Komponenten nicht ausgebaut werden.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein Smartphone aus und trenne es vom Stromnetz, bevor du beginnst.
Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.
Man kann auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen. Man muss allerdings darauf achten, das Gerät nicht zu überhitzen, da sowohl das Display als auch der interne Akku sehr hitzeempfindlich sind.
Während du wartest, schaue auf das Bild der entfernten Rückabdeckung und merke dir, wo sich der Kleber befindet.

Schritt 2

Lege die erhitze rechte Kante des Geräts auf etwas, was ca. 1,3 cm hoch ist, um das Gerät für das OpeningTool vorzubereiten.
Halte die linke Kante des Geräts mit deinen Fingern fest, damit es nicht abrutscht. Ziehe mit konstanter Kraft am Saugheber.
Drücke die Kante des OpeningTools in die Lücke zwischen Rückabdeckung und Rahmen.
Schiebe das OpeningTool hin und her, um die Rückabdeckung zu lockern.

Will the Suction Cup work with a cracked back?

Red Royal -

Might be hard with the suction cup on a cracked back. I'd rather break it off and buy a new back (it's super cheap, around 10$ online).

Guenter -

Yes! Apply a layer of packing tape to the cracked back cover first, and the suction cup will adhere to the smooth tape surface.

Arthur Shi -

Schritt 3

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die gleiche Kante des Handys auf.
Setze einen Saugheber auf die Rückseite des Gerätes, so nah wie möglich in der Mitte der rechten Kante (wo der Kleber am dünnsten ist).
Ziehe gleichmäßig mit relativ viel Kraft am Saugheber, um eine Lücke zwischen dem Rahmen und der Rückseite zu öffnen.
Setze die Spitze eines Plektrum in den Spalt.
Da der Kleber sehr stark ist, brauchst du womöglich mehrere Versuche.
Falls du Schwierigkeiten hast, einen Spalt zu erzeugen, solltest du die Kante noch mehr erhitzen und den vorherigen Schritt erneut wiederholen. Das Glas ist heiß genug, wenn du es kaum noch anfassen kannst.
Du kannst versuchen ein paar Tropfen hochkonzentrierten Isopropylalkohol in die Lücke zu tröpfeln, um den Kleber zu lösen.
Wende mit dem Plektrum nicht zu viel Kraft an, sonst könnte das Glas der Rückabdeckung brechen.

I had trouble lifting up to create a gap. What I did is watch Jerry rig everything's teardown and he said the back glass must be barely too hot to touch in order for the adhesive to weaken.

So I heated the iOpener till it was too hot to touch, but not so long that it would burst. Put on right edge for a few minutes. Then I lift with the suction cup, using my middle finger and thumb to grip the sides of the phone and my pointer finger to pull up on the suction cup .

I cleaned the glass with an alcohol wipe beforehand to make the suction cup stick better, though I'm sure any cleaning method that removes fingerprints will help.

I couldn't make as big a gap as shown in the picture, but I was able to stick my metal jimmy tool carefully into the crack between the glass and the metal frame and it was just enough to slide the tool a little. And I was very careful since it's a metal tool. After that I could stick the plastic pick in and slice the adhesive and then that gets you started removing the back cover. Reheat often to weaken and slice adhesive. STOP and reheat if it even gets a little harder to slice. DON'T risk cracking the glass.

A X - 13/04/23

Schritt 4

Schiebe das Plektrum an der Kante entlang, um den Kleber durchzutrennen.
Versuche nicht den Kleber an den Ecken zu durchtrennen, bevor du mehr Wärme zugeführt hast. Die Rückabdeckung könnte sonst brechen.
Lasse ein Plektrum in der Lücke stecken, um zu vermeiden, dass sich der Kleber wieder verbindet.

Schritt 5

Lege einen erhitzen iOpener auf die untere Kante und warte zwei Minuten.
Setze ein Plektrum in die rechte Kante, in der Nähe der unteren rechten Ecke.
Schiebe das Plektrum vorsichtig um die Ecke. Schiebe das Plektrum weiter durch die untere Kante und über die untere linke Ecke.
Falls das Schneiden schwieriger wird, verwende wieder den iOpener
Lasse das Plektrum in der Lücke, um zu vermeiden, dass sich der Kleber wieder verbindet.

Schritt 6

Wiederhole die vorige Schritte an den verbleibenden Kanten.
Achte beim Schneiden durch die Ecken darauf, dass diese gut erhitzt sind.

Schritt 7

Wenn du alle Kanten durchtrennt hast, verdrehe ein Plektrum leicht, um die Rückabdeckung vom Rahmen abzuheben.
Hebe die Rückabdeckung langsam an. Nutze Plektren, um verbliebenen Kleber durchzutrennen.
Entferne die Rückabdeckung.
Beim Zusammenbau ist jetzt gute Gelegenheit, das Gerät einzuschalten, um alle Funktionen zu testen, bevor du die Rückabdeckung wieder anklebst. Achte allerdings darauf, dein Gerät wieder auszuschalten, bevor du weiter daran arbeitest.
Folge dieser Anleitung, um die Rückabdeckung wieder einzubauen, die Kameraeinfassung zu übertragen und neue Klebestreifen zu befestigen.
Wenn du willst, kannst du die Rückabdeckung auch einbauen, ohne neue Klebestreifen zu benutzen. Entferne größere Klebstoffreste, die ein glattes Aufliegen der Rückabdeckung verhindern. Lege die Rückabdeckung auf und erwärme sie. Drücke sie anschließend fest. Sie ist dann zwar nicht mehr wasserdicht, aber normalerweise hält sie noch fest genug.

Thank's for the help I will try to repair my phone with a new battery all on my

ron hayes - 07/01/21

Schritt 8

Entferne die acht 4 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen befestigt ist.

Schritt 9

Der Mittelrahmen wird noch durch ein paar Plastikklammern um die Kante herum befestigt.
Setze die Spitze eines Spudgers in die Kerbe in der rechten Kante des Mittelrahmens nahe der Taste " Lautstärke +".
Heble nach oben, um den Mittelrahmen vom Smartphone zu lösen.

Schritt 10

Hebe den Mittelrahmen an den oberen Ecken an und entferne ihn vom Smartphone.
Unter Umständen klebt der obere Mittelrahmen an seiner unteren rechten Ecke am unteren Mittelrahmen fest. Falls das der Fall ist, löse ihn langsam ab.
Der obere Mittelrahmen wird folgendermaßen wieder eingebaut:
Richte die Oberkante des Mittelrahmens mit dem Smartphone aus und lege den Rahmen auf das Smartphone ab.
Drücke den Mittelrahmen mit den Fingern um seine Kanten herum fest, damit die Plastikklammmern einrasten. Die Kanten sollten bündig mit den Kanten des Smartphones abschließen.

Schritt 11

Setze das flache Ende eines Spudgers unter den Akkustecker, der unterhalb der Rückkamera am Motherboard befestigt ist.
Heble nach oben, um den Stecker aus seinem Anschluss zu lösen.
Wenn du Stecker wie diesen hier trennst, musst du darauf achten, dass du dabei nicht versehentlich die kleinen Komponenten, die sich um den Anschluss herum befinden, beschädigst.
Schiebe das Flachbandkabel des Akkus vorsichtig von seinem Motherboard-Anschluss weg, damit es sich nicht versehentlich wieder verbindet.

Schritt 12

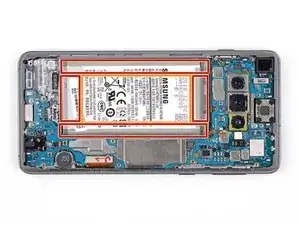

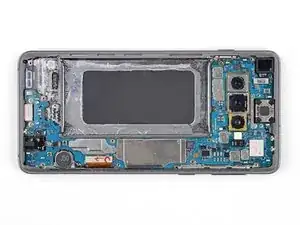

Der Akku ist stark verklebt. Folgende Bereiche unter dem Akku sind markiert:
Der Rahmen, an dem der Akku sehr stark verklebt ist.
Ein Ausschnitt im Rahmen, der die empfindliche Displayeinheit darunter freilegt. Sei vorsichtig, wenn du in diesem Bereich hebelst, du riskierst sonst Schäden am Display.

Schritt 13

Klebstoffentferner oder hochkonzentrierter (mehr als 90%) Isopropylalkohol vereinfacht den Ausbau des Akkus sehr.
Wenn du Klebstoffentferner benutzt, folge zuerst diesen vorbereitenden Schritten.

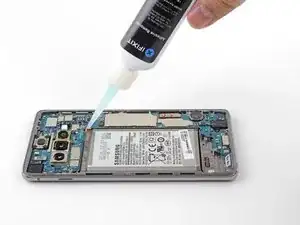

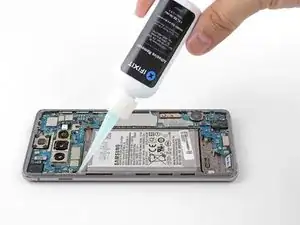

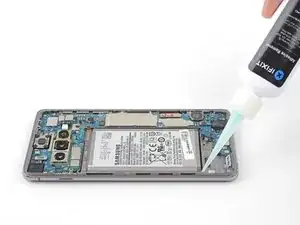

Träufle Isopropylalkohol oder Klebstoffentferner in jede Ecke des Akkus.
Lass ihn eine Minute einwirken, um den Kleber aufzuweichen.
Alternativ kannst du auch einen iOpener erwärmen und zwei Minuten lang auf die rechte Vorderseite des Smartphones legen.

Was passiert wenn trotz des Adhesive Removers der Kleber am Akku sich einfach nicht lösen will?

leowider -

Erstmal, Zeit lassen und nichts erzwingen. ;) Am besten erhitzt du dein Gerät nochmal, um den Kleber zu weich zu bekommen und versuchst es dann nochmal. Das ist leider sehr zähe Arbeit, die nur in Ruhe funktioniert.

Fabian Neidhardt -

Destroyed my display by applying too much alcohol since the battery wouldn't come off. Beware! Display died 4 hours afterwards during use.

oromis995 -

Thank you for the warning. sorry that happened! :/

A X -

I tried a few drops of isopropyl alcohol 91%, but the battery was still firmly stuck. I was too scared to use more alcohol so I heated the right side of the screen with an iOpener.

And once the battery felt warm, I was able to pry between the frame and the right side of the battery using triangle plastic pick. Pry, applying upward force to the battery. I kept prying on the side, moving up and down the side and prying again, till the battery popped out. It popped out on the top left corner for me, personally.

I did what the person in this video did: https://youtube.com/clip/UgkxDMPJGQ5EOkd...

A X -

Schritt 14

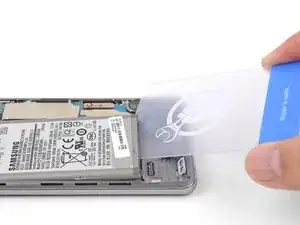

Setze die Ecke einer Plastikkarte in den Spalt zwischen Akku und dem unteren Mittelrahmen.
Heble den Akku aus seiner Vertiefung heraus.
Falls sich der Akku nicht bewegen lässt, ist der Kleber nicht ausreichend aufgeweicht.

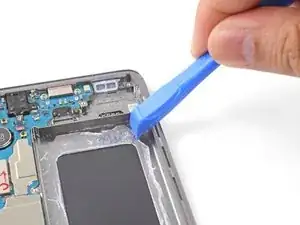

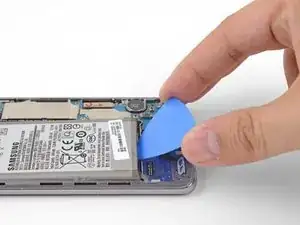

Versuche, ihn mit einem Plektrum, einem Plastiköffnungswerkzeug oder einem Spudger herauszuhebeln. Benutze keine Metallwerkzeuge.
Wiederhole den Vorgang mit dem Klebstoffentferner/Isopropylalkohol und versuche es erneut.
Erwärme den Kleber erneut mit dem iOpener.

This is the only real challenge in changing the battery.

My steps:

1. add isopropyl alcohol and let it soak for a min or two

2. use the blue opening tool to see if there is any movement (I guess it is not moving)

3. use the card (really the card - which is not a part of the battery replacement kit, or cut out a thing plastic card from the packaging yourself)

4. use the card to get under the battery. cut through the battery on the bottom side and the lower half of the left side. you should see that glue is coming up (even if just a bit) - make sure youre only a few milimeters under the battery

5. check if the blue opener allows you lifting the battery (maybe use a sudger too)

6. If not movement, add a bit more alcohol and WAIT

7. cut through the glue around the left lower edge again. use the opener again

repeat 6 and 7 if still no success

do not add alcohol everywhere, dont use too much of it

dont use other tools or any extensive force on the battery

Guenter - 05/12/22

Thanks for the helpful advice!

A X -

Schritt 15

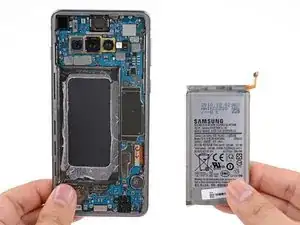

Entferne den Akku.
Nach dem Ausbau darf der Akku aus Sicherheitsgründen nicht wiederverwendet werden. Ersetze ihn durch einen neuen Akku.
Der Einbau des neuen Akkus und der neuen Klebestreifen wird in dieser Anleitung beschrieben.

Abschluss

***Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

***

Folge dieser Anleitung, um einen Akkuzyklus-Reset durchzuführen und den neuen Akku zu kalibrieren.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Antwortenforum kannst du Hilfe bei der Fehlersuche finden.

Tinte & Feder

Arthur Shi

Mitglied seit: 03/01/18

218620 Reputation

11 Kommentare

Selbst als Selbständiger muss man ab und zu nachforschen, dank dieser Webseite-Info habe ich mich vergewissert dass ich alles genau so richtig wie beschrieben und auf den Bildern machen wollte.

Danke dem Autor dieser Information.

MFG

AK Computer Service

Alfred K. - 22/02/21

Sehr gut. :) Dafür gibt’t diese Seite.

Fabian Neidhardt - 23/02/21

You need to screw the midframe down again before trying to do a power on test, not just reconnect the battery. If you don’t, you’ll get an overheat error icon (red thermometer in yellow warning triangle) when trying to power it on because the NFC sensor is on the midplate and the pogo pins connecting it need screw down pressure to make a solid connection. (No I don’t know why NFC is needed to power the phone on, or why its absence shows as an overheat error.) After figuring this out (shut out to Go Cell Phone Repair on Youtube) the battery repair worked fine.

Dan Neely -

The iFixit kit to replace the battery in S10 worked fine, including the heating sausage. Jus need to take your time and take great care to follow the instructions in order. The most stressful bit was getting the new adhesive in the correct spot to achieve a flawless finish. It is brilliant that these phones are repairable and that there is so much support for same. Shame on you Apple. We have to stop throwing repairable things away, both to save money and to save the planet. Thanks iFixit.

Bill Green -

Don't do what I did and flood the battery with isopropyl alcohol because it seeped into the screen and after a few hours the screen stopped working altogether. Very costly mistake!

monty plt -

Same, wish I had read the comments beforehand.

oromis995 -

thanks for that pointer. I read it before I started the replacement and I only used a bit of alcohol which did no harm. thanks a lot!

Guenter -

Hallo zusammen,

insgesamt hat es geklappt, wobei sich der Deckel des S10 fast zwei Stunden geweigert hat sich zu öffnen. Trotz des Wärmekissens und dem Einsatz eines Heißluft-Föns. Letztlich hat es dann doch ohne Beschädigungen zu verursachen funktioniert.
Allerdings ist der von iFixit gelieferte Akku nicht besser als der alte Akku. Der alte Akku hatte 82 % und der von iFixIt gelieferte neue Akku hat (trotz Kalibrierung) nur eine Kapazität von 85 % (2800 mAh). Maßnahmen wie Akkuschutz-Laden auf 85 %. haben nichts gebracht.
Es wäre ein voller Erfolg gewesen, wenn das Ersatzteil auch die gewünschte Qualität gehabt hätte. Ich habe extra den teureren Akku von iFixIt gekauft, statt anderer Alternativen.
Zurückschicken bringt nichts, denn dann muss ich das Handy wieder zerlegen. (: Insgesamt bin ich sehr enttäuscht von IFixIt.

Gruß Michael

Michael Lorenz -

After replacing the battery, the battery will not charge anymore. What to do?

jacquelineslavenburg -

I was ultimately successful with this repair but don't make the same mistake as me: I was so focused on removing the back panel that I didn't realize I was actually removing the screen, so of course I broke it while doing so. Luckily I was able to replace that as well, but would have preferred not to pay for a new one!

Melissa L -

Great instructions and nothing that doesn't work as explained. My advice on a few steps:

* I didn't use the iOpener, a hairdryer did the job in NO time. I see absolutely no risk of breaking the glass when heated properly and using the plastic openers as shown. make sure you cut through the glue properly and you should be fine.

* You WILL NEED the adhesive removal / softener because that battery glue is nasty! I used isopropyl alcohol to soften the glue (there is this plastic thing that allows you to add alcohol in smaller doses. LET IS SOAK for a min or two! However, to really remove the battery, I just cut the flat plastic case (in which the battery shipped). This is a typical packaging plastic which is very flexible and flat and perfectly bends to reach below the battery and cut through the plastic ( you could also use those flat plastic cards shown and sold here on ifixit too).

Great product!

Guenter -
