Samsung Galaxy S10 Display tauschen

Schalte dein Smartphone aus und trenne es vom Stromnetz, bevor du beginnst.

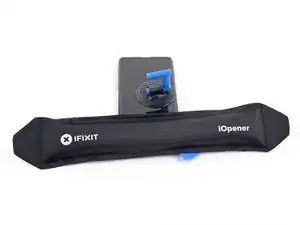

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Während du wartest, schaue auf das Bild der entfernten Rückabdeckung und merke dir, wo sich der Kleber befindet.

Lege die erhitze rechte Kante des Geräts auf etwas, was ca. 1,3 cm hoch ist, um das Gerät für das OpeningTool vorzubereiten.

Halte die linke Kante des Geräts mit deinen Fingern fest, damit es nicht abrutscht. Ziehe mit konstanter Kraft am Saugheber.

Drücke die Kante des OpeningTools in die Lücke zwischen Rückabdeckung und Rahmen.

Schiebe das OpeningTool hin und her, um die Rückabdeckung zu lockern.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die gleiche Kante des Handys auf.

Setze einen Saugheber auf die Rückseite des Gerätes, so nah wie möglich in der Mitte der rechten Kante (wo der Kleber am dünnsten ist).

Ziehe gleichmäßig mit relativ viel Kraft am Saugheber, um eine Lücke zwischen dem Rahmen und der Rückseite zu öffnen.

Setze die Spitze eines Plektrum in den Spalt.

Falls du Schwierigkeiten hast, einen Spalt zu erzeugen, solltest du die Kante noch mehr erhitzen und den vorherigen Schritt erneut wiederholen. Das Glas ist heiß genug, wenn du es kaum noch anfassen kannst.

Du kannst versuchen ein paar Tropfen hochkonzentrierten Isopropylalkohol in die Lücke zu tröpfeln, um den Kleber zu lösen.

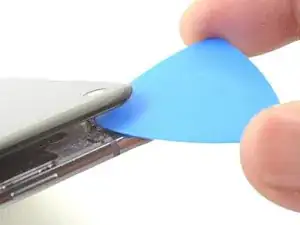

Schiebe das Plektrum an der Kante entlang, um den Kleber durchzutrennen.

Lasse ein Plektrum in der Lücke stecken, um zu vermeiden, dass sich der Kleber wieder verbindet.

Lege einen erhitzen iOpener auf die untere Kante und warte zwei Minuten.

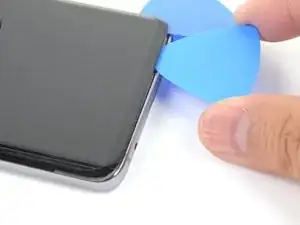

Setze ein Plektrum in die rechte Kante, in der Nähe der unteren rechten Ecke.

Schiebe das Plektrum vorsichtig um die Ecke. Schiebe das Plektrum weiter durch die untere Kante und über die untere linke Ecke.

Lasse das Plektrum in der Lücke, um zu vermeiden, dass sich der Kleber wieder verbindet.

Wiederhole die vorige Schritte an den verbleibenden Kanten.

Wenn du alle Kanten durchtrennt hast, verdrehe ein Plektrum leicht, um die Rückabdeckung vom Rahmen abzuheben.

Hebe die Rückabdeckung langsam an. Nutze Plektren, um verbliebenen Kleber durchzutrennen.

Entferne die Rückabdeckung.

Entferne die acht 4 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen befestigt ist.

Der Mittelrahmen wird noch durch ein paar Plastikklammern um die Kante herum befestigt.

Setze die Spitze eines Spudgers in die Kerbe in der rechten Kante des Mittelrahmens nahe der Taste " Lautstärke +".

Heble nach oben, um den Mittelrahmen vom Smartphone zu lösen.

Hebe den Mittelrahmen an den oberen Ecken an und entferne ihn vom Smartphone.

Der obere Mittelrahmen wird folgendermaßen wieder eingebaut:

Richte die Oberkante des Mittelrahmens mit dem Smartphone aus und lege den Rahmen auf das Smartphone ab.

Drücke den Mittelrahmen mit den Fingern um seine Kanten herum fest, damit die Plastikklammmern einrasten. Die Kanten sollten bündig mit den Kanten des Smartphones abschließen.

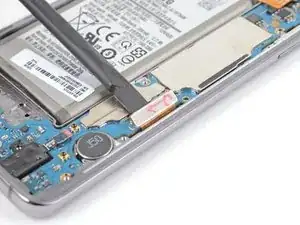

Setze das flache Ende eines Spudgers unter den Akkustecker, der unterhalb der Rückkamera am Motherboard befestigt ist.

Heble nach oben, um den Stecker aus seinem Anschluss zu lösen.

Schiebe das Flachbandkabel des Akkus vorsichtig von seinem Motherboard-Anschluss weg, damit es sich nicht versehentlich wieder verbindet.

Entferne die sieben 4 mm Kreuzschlitzschrauben, mit denen der untere Mittelrahmen befestigt ist.

Setze eine Spudgerspitze unter die obere rechte Ecke des unteren Mittelrahmens ein.

Heble nach oben, so dass sich der Mittelrahmen vom Smartphone löst.

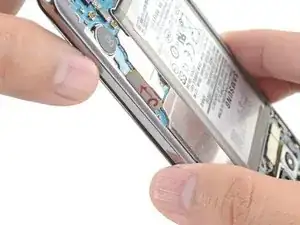

Fasse das löse Ende des Mittelrahmens mit den Fingern und hebe es langsam hoch.

Wackle ein wenig am Mittelrahmen, damit sich die restlichen Rasten an der Kante lösen.

Entferne den unteren Mittelrahmen. Der Lautsprecher ist in den unteren Mittelrahmen eingebaut.

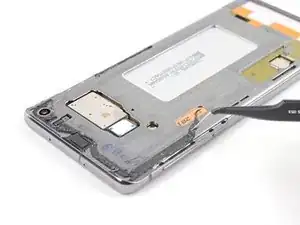

Heble den Displaystecker mit dem flachen Ende des Spudgers nach oben und löse ihn aus seinem Anschluss auf der Hauptplatine heraus.

Drehe das Smartphone herum, so dass das Display oben liegt.

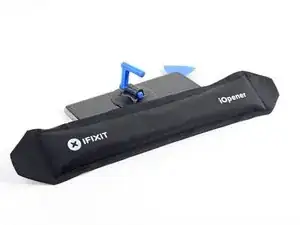

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante des Displays.

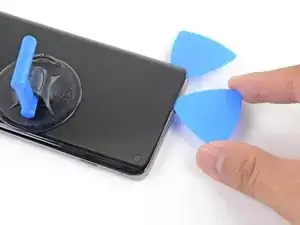

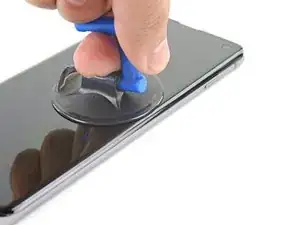

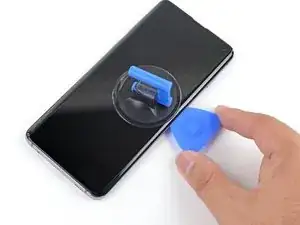

Bringe einen Saugheber am heißen Displayrand an.

Ziehe kräftig und gleichmäßig am Saugheber, bis ein Spalt entstanden ist.

Setze die Spitze eines Plektrums in den Spalt ein.

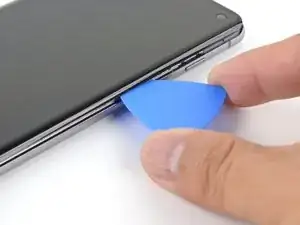

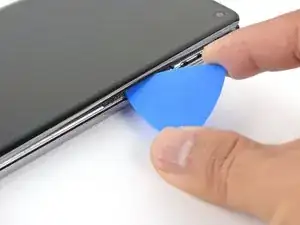

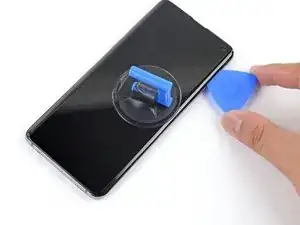

Schiebe das Plektrum an der rechten Kante entlang und trenne dabei den Kleber auf.

Lasse das Plektrum in der Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Lege einen erwärmten iOpener eine Minute lang auf die Unterkante des Displays.

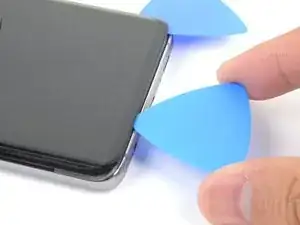

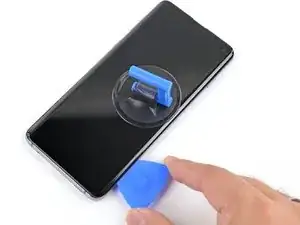

Schiebe ein Plektrum an der Unterkante entlang und trenne dabei den Kleber auf.

Lasse den Plektrum in der Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.

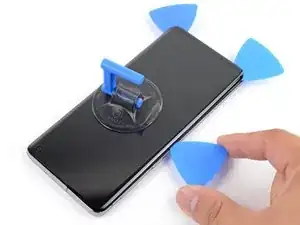

Wiederhole das Verfahren des Erwärmens und Auftrennens an den restlichen Seiten des Displays.

Heble es mit einem Plektrum auf und trenne damit auch den restlichen Kleber auf.

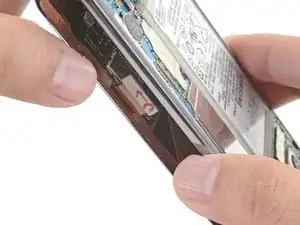

Führe den Stecker des Displaypanels durch den Rahmen.

Wenn du dabei Schwierigkeiten hast, kannst du auch das Kabel zum Displaypanel zerschneiden, damit du das Display entfernen kannst.

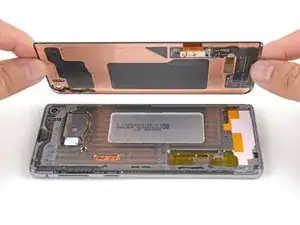

Entferne das Display.
