Samsung Galaxy S10 Hauptplatine tauschen

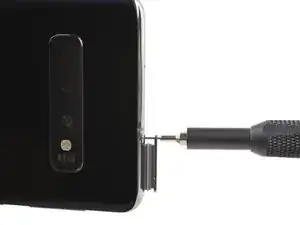

Setze ein Auswurfswerkzeug für SIM-Karten, ein SIM-Auswurfsbit, oder eine aufgebogene Büroklammer in das Loch im SIM Einschub ein. Diese Öffnung befindet sich an der Oberseite des Smartphones nahe dem Antennenband aus Plastik.

Drücke fest drauf und der Einschub kommt heraus.

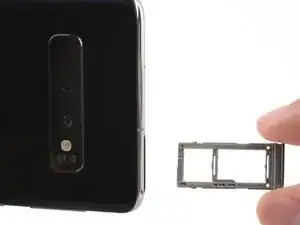

Entferne den SIM-Einschub.

Schalte dein Smartphone aus und trenne es vom Stromnetz, bevor du beginnst.

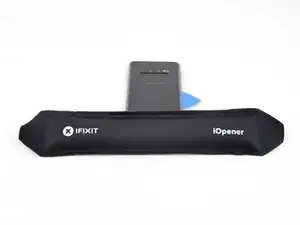

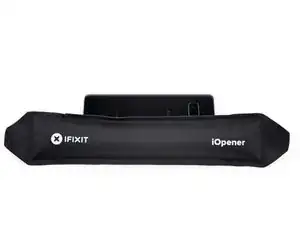

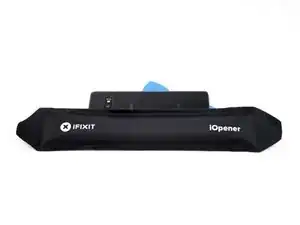

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.

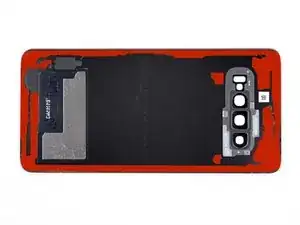

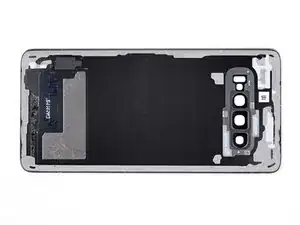

Während du wartest, schaue auf das Bild der entfernten Rückabdeckung und merke dir, wo sich der Kleber befindet.

Lege die erhitze rechte Kante des Geräts auf etwas, was ca. 1,3 cm hoch ist, um das Gerät für das OpeningTool vorzubereiten.

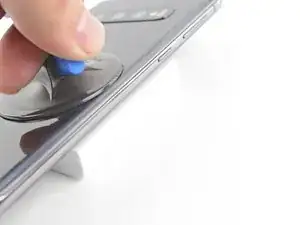

Halte die linke Kante des Geräts mit deinen Fingern fest, damit es nicht abrutscht. Ziehe mit konstanter Kraft am Saugheber.

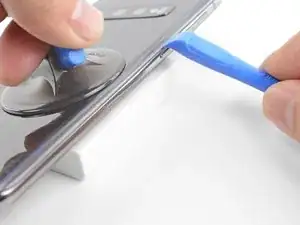

Drücke die Kante des OpeningTools in die Lücke zwischen Rückabdeckung und Rahmen.

Schiebe das OpeningTool hin und her, um die Rückabdeckung zu lockern.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die gleiche Kante des Handys auf.

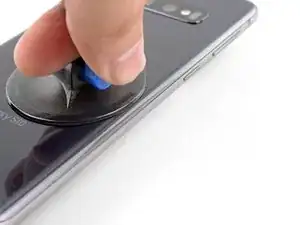

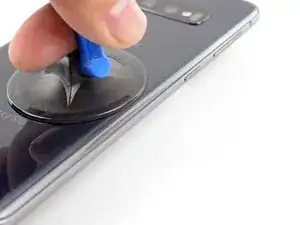

Setze einen Saugheber auf die Rückseite des Gerätes, so nah wie möglich in der Mitte der rechten Kante (wo der Kleber am dünnsten ist).

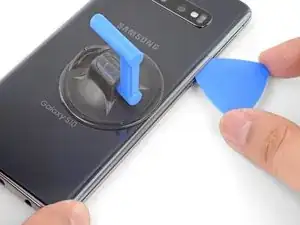

Ziehe gleichmäßig mit relativ viel Kraft am Saugheber, um eine Lücke zwischen dem Rahmen und der Rückseite zu öffnen.

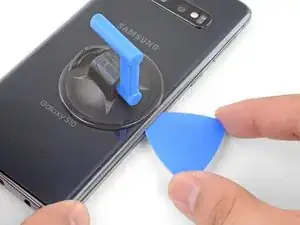

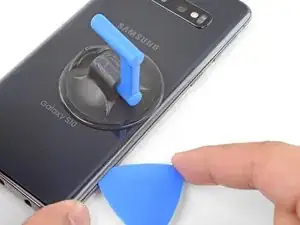

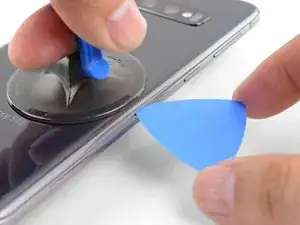

Setze die Spitze eines Plektrum in den Spalt.

Falls du Schwierigkeiten hast, einen Spalt zu erzeugen, solltest du die Kante noch mehr erhitzen und den vorherigen Schritt erneut wiederholen. Das Glas ist heiß genug, wenn du es kaum noch anfassen kannst.

Du kannst versuchen ein paar Tropfen hochkonzentrierten Isopropylalkohol in die Lücke zu tröpfeln, um den Kleber zu lösen.

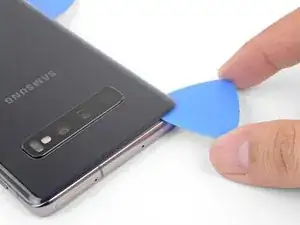

Schiebe das Plektrum an der Kante entlang, um den Kleber durchzutrennen.

Lasse ein Plektrum in der Lücke stecken, um zu vermeiden, dass sich der Kleber wieder verbindet.

Lege einen erhitzen iOpener auf die untere Kante und warte zwei Minuten.

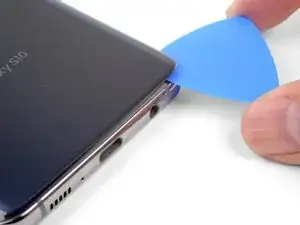

Setze ein Plektrum in die rechte Kante, in der Nähe der unteren rechten Ecke.

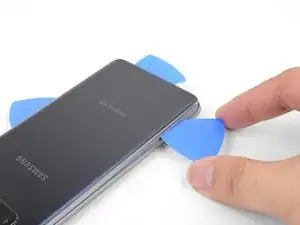

Schiebe das Plektrum vorsichtig um die Ecke. Schiebe das Plektrum weiter durch die untere Kante und über die untere linke Ecke.

Lasse das Plektrum in der Lücke, um zu vermeiden, dass sich der Kleber wieder verbindet.

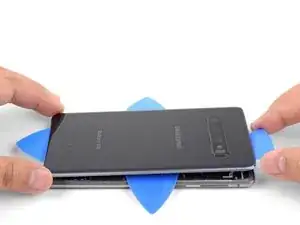

Wiederhole die vorige Schritte an den verbleibenden Kanten.

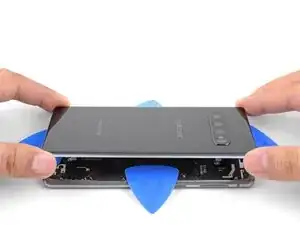

Wenn du alle Kanten durchtrennt hast, verdrehe ein Plektrum leicht, um die Rückabdeckung vom Rahmen abzuheben.

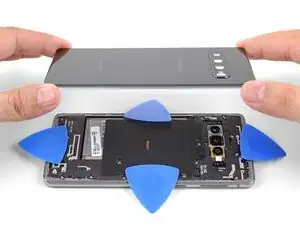

Hebe die Rückabdeckung langsam an. Nutze Plektren, um verbliebenen Kleber durchzutrennen.

Entferne die Rückabdeckung.

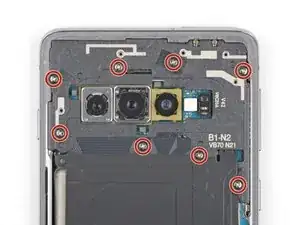

Entferne die acht 4 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen befestigt ist.

Der Mittelrahmen wird noch durch ein paar Plastikklammern um die Kante herum befestigt.

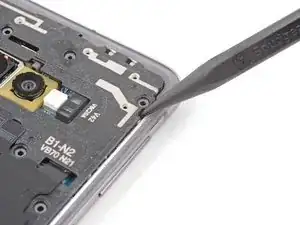

Setze die Spitze eines Spudgers in die Kerbe in der rechten Kante des Mittelrahmens nahe der Taste " Lautstärke +".

Heble nach oben, um den Mittelrahmen vom Smartphone zu lösen.

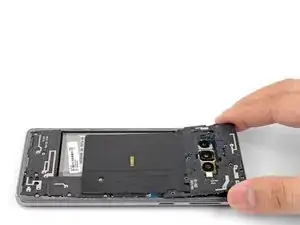

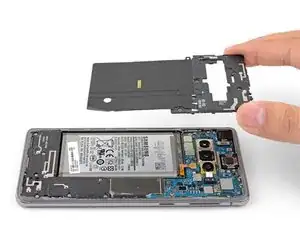

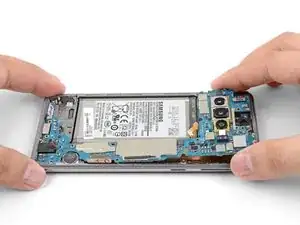

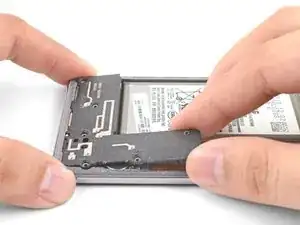

Hebe den Mittelrahmen an den oberen Ecken an und entferne ihn vom Smartphone.

Der obere Mittelrahmen wird folgendermaßen wieder eingebaut:

Richte die Oberkante des Mittelrahmens mit dem Smartphone aus und lege den Rahmen auf das Smartphone ab.

Drücke den Mittelrahmen mit den Fingern um seine Kanten herum fest, damit die Plastikklammmern einrasten. Die Kanten sollten bündig mit den Kanten des Smartphones abschließen.

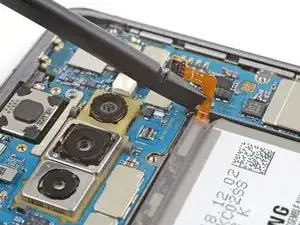

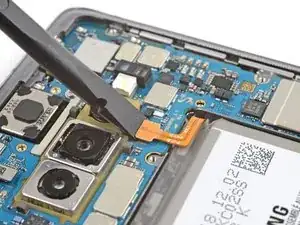

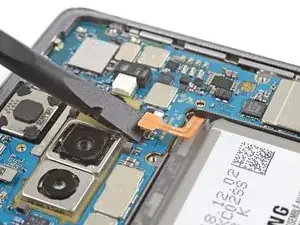

Setze das flache Ende eines Spudgers unter den Akkustecker, der unterhalb der Rückkamera am Motherboard befestigt ist.

Heble nach oben, um den Stecker aus seinem Anschluss zu lösen.

Schiebe das Flachbandkabel des Akkus vorsichtig von seinem Motherboard-Anschluss weg, damit es sich nicht versehentlich wieder verbindet.

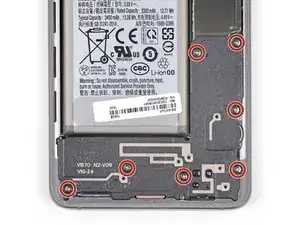

Entferne die sieben 4 mm Kreuzschlitzschrauben, mit denen der untere Mittelrahmen befestigt ist.

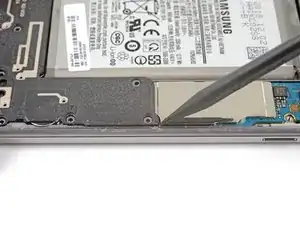

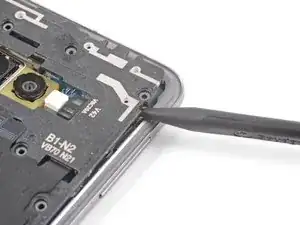

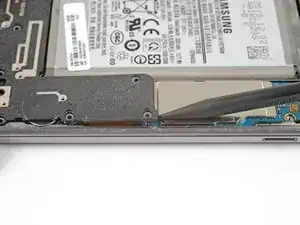

Setze eine Spudgerspitze unter die obere rechte Ecke des unteren Mittelrahmens ein.

Heble nach oben, so dass sich der Mittelrahmen vom Smartphone löst.

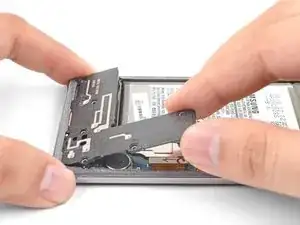

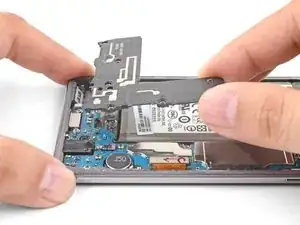

Fasse das löse Ende des Mittelrahmens mit den Fingern und hebe es langsam hoch.

Wackle ein wenig am Mittelrahmen, damit sich die restlichen Rasten an der Kante lösen.

Entferne den unteren Mittelrahmen. Der Lautsprecher ist in den unteren Mittelrahmen eingebaut.

Heble den Displaystecker mit dem flachen Ende des Spudgers von seinem Anschluss auf der Hauptplatine hoch und trenne ihn ab. Er befindet sich nahe der unteren rechten Ecke des Smartphones.

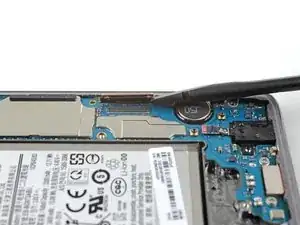

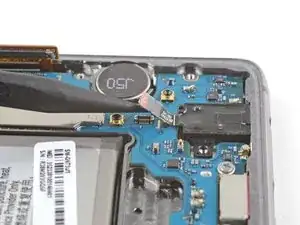

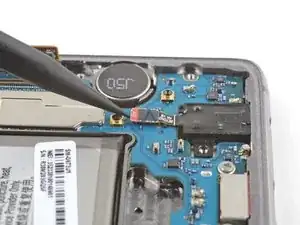

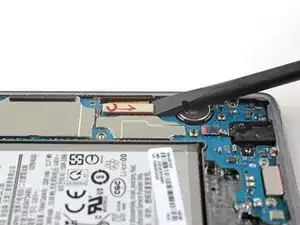

Heble den Stecker der Kopfhörerbuchse mit der Spudgerspitze von seinem Anschluss auf der Hauptplatine hoch und trenne ihn ab.

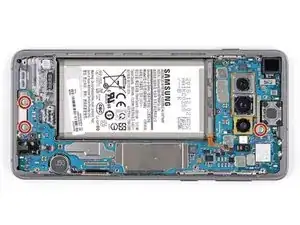

Entferne die drei 3,7 mm Kreuzschlitzschrauben, mit denen die Hauptplatine am Smartphone befestigt ist.

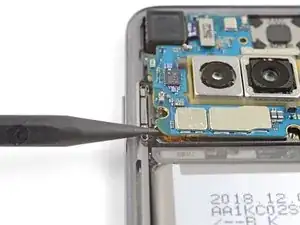

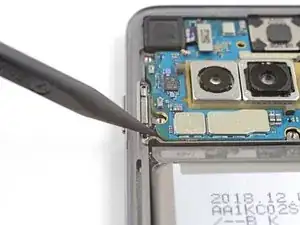

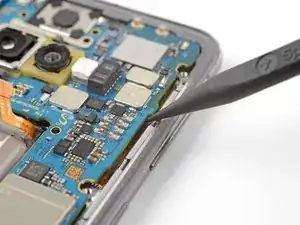

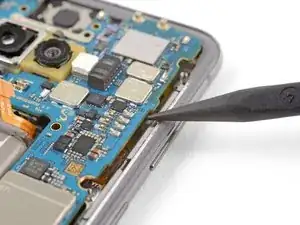

Setze die Spudgerspitze in der Nähe der Leiser-Taste unter die rechte Kante der Hauptplatine.

Heble vorsichtig hoch, um die Hauptplatine aus ihrer Vertiefung herauszulösen.

Setze die Spudgerspitze unter die linke untere Ecke der Hauptplatine ein.

Heble vorsichtig nach oben, um die Hauptplatine aus ihrer Vertiefung zu lösen.

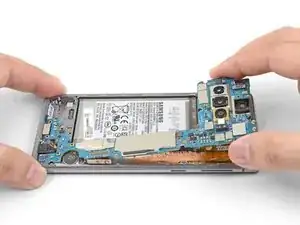

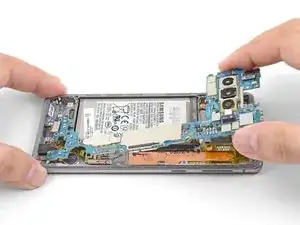

Fasse die Hauptplatine mit den Fingern an den oberen Ecken an.

Kippe die Hauptplatine ein wenig aus ihrer Vertiefung heraus. Achte dabei darauf, dass sich keine Kabel verfangen.

Ziehe die Hauptplatine mit leichten Wackelbewegungen in Richtung Oberkante des Smartphones. Dadurch löst sich die Ladebuchse aus ihrem Anschluss heraus.

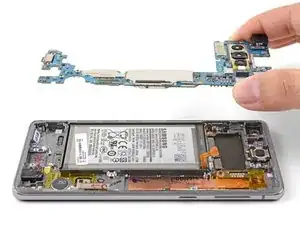

Wenn sich die Ladebuchse aus ihrem Anschluss gelöst hat, kannst du die Hauptplatine entfernen.

Richte die Ladebuchse an der Unterkante des Smartphones aus.

Drücke die Hauptplatine sanft gegen die Unterkante des Smartphones, bis die Ladebuchse richtig sitzt.

Senke die Hauptplatine ab und drücke sie fest. Achte darauf, dass sich unter der Hauptplatine keine Kabel verfangen. Die Platine muss dicht am Rahmen anliegen.
