Einleitung

Benutze diese Anleitung, um den Akku in deinem Samsung Galaxy S10e zu ersetzen.

Der Akku ist stark verklebt. Hochkonzentrierter Isopropylalkohol (mind. 90%) vereinfacht den Ausbau des Akkus.

Entlade deinen Akku aus Sicherheitsgründen auf unter 25%, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko eines gefährlichen Feuers oder einer Explosion geringer.

Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. In diesem Fall darfst du dein Gerät nicht erhitzen.

  1. RYlDyYuZKYnLSdGA
    • Beim Öffnen deines Smartphones wird die wasserdichte Versiegelung beschädigt. Achte darauf, Ersatzklebestreifen zur Hand zu haben, bevor du weitermachst, oder vermeide es, dein Smartphone Flüssigkeiten auszusetzen, falls du es zusammenbaust, ohne die Klebestreifen zu ersetzen.

    • Schalte das Smartphone vor Reparaturbeginn komplett aus.

    • Bereite einen iOpener vor und erhitze damit etwa zwei Minuten lang die rechte Kante auf der Rückseite des Smartphones. Dadurch wird der Kleber, mit dem die Rückabdeckung befestigt ist, aufgeweicht.

    • Unter Umständen musst du den iOpener mehrfach erwärmen und auflegen, bis das Smartphone warm genug ist. Folge den iOpener Anweisungen, um ein Überhitzen zu vermeiden.

    • Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen, achte aber darauf, das Smartphone nicht zu überhitzen, da OLED Display und Akku sehr hitzeempfindlich sind.

    L'écran OLED et la la batterie

    Isidore LECHAT -

    My s10e is 4 years old now and I found glue had weakend and heating was uneccissary.

    ervan.hady -

  2. WgNulxIYUqQiYs5a
    WgNulxIYUqQiYs5a
    QoB1vTltD5AnZMwV
    • In den folgenden Schritten wirst du den Kleber durchtrennen, mit dem die Rückabdeckung befestigt ist.

    • Auf dem ersten Bild ist zu sehen, wie der Kleber verteilt ist. Das Bild zeigt die Innenseite der Abdeckung, nachdem diese entfernt wurde.

    • Von Außen gesehen sind die Bereiche, die du durchtrennen musst, entsprechend markiert.

    • Auf der rechten Seite des Smartphones ist der Kleber am dünnsten, und zwar direkt unter der Bixby-Taste.

    glad to see Samsung has improved back glass quality since the tortilla chip on the Note 5. much friendlier to open.

    Steve B -

    My S10e was two years old so the adhesive was really weak, and it was really simple to open. Still, this guide was totally useful.

    Rafael Sánchez Treviño -

  3. wipE2wUqUAWtD34B
    wipE2wUqUAWtD34B
    jMiCSZVTACR1YiVH
    • Setze einen Saugheber so nahe wie möglich an der erhitzten Kante auf die Rückabdeckung, direkt unter die Bixby-Taste, wo der Kleber am dünnsten ist.

    • Auf dem gebogenen Teil des Glases hält der Saugheber nicht gut, vermeide es also, ihn zu dicht an die Kante zu setzen.

    • Wenn die Rückabdeckung gebrochen ist, kann es sein, dass der Saugheber nicht hält. Versuche sie in diesem Fall mit starkem Klebeband anzuheben oder klebe den Saugheber mit Sekundenkleber fest und lasse ihn trocknen, bevor du weitermachst.

    La ventouse n'adhérera pas correctement sur la partie incurvée de la vitre ,

    Sur la partie incurvée de la coque.

    Isidore LECHAT -

  4. ibRia3sRxmirKq3R
    ibRia3sRxmirKq3R
    SidBmgyn3NSdqejr
    ZTxO2THHS4IXqphH
    • Lege etwas unter die erhitze Kante des Smartphone, das etwa 13 mm (0,5") dick ist. Das vereinfacht das Einsetzen eines Öffnungswerkzeugs.

    • Hebe die rechte Kante der Rückabdeckung mithilfe des Saughebers an, sodass ein kleiner Spalt zwischen Rückabdeckung und Rahmen entsteht.

    • Das kann einiges an Kraft erfordern. Falls du Schwierigkeiten hast, erwärme die Kante noch etwas mehr, um den Kleber aufzuweichen, und versuche es erneut. Der Kleber kühlt sehr schnell ab, sodass er eventuell mehrfach erhitzt werden muss.

    • Wenn du einen iOpener benutzt, befolge genau die Anweisungen, um ein Überhitzen zu vermeiden, da sonst das Gelpack platzen kann.

    • Setze die Kante eines Öffnungswerkzeugs in den Spalt.

    • Das Glas der Rückabdeckung kann brechen, wenn du nicht vorsichtig bist oder mit Metallwerkzeugen hebelst.

  5. qsHFt1fweURqHcTl
    qsHFt1fweURqHcTl
    Ypt5KfriEDhxXBVI
    JHNNmQSKmCIE55cg
    • Schiebe das Öffnungswerkzeug an der rechten Kante des Smartphones entlang, um den Kleber, mit dem die Rückabdeckung befestigt ist, zu durchtrennen.

    I found that using opening picks for the entire repair was much easier then the pry tool, but that could just be me

    Jake Simek -

  6. CymkJTNoPNTeZUka
    CymkJTNoPNTeZUka
    aKLeT25rEdLpYZDc
    • Setze ein Plektrum in die Kante beim Öffnungswerkzeug ein. Lasse es dort stecken, damit sich der Kleber nicht wieder verbinden kann.

  7. DajMoKG3ZVtX2H13
    • Lege einen erhitzen iOpener zwei Minuten lang auf die Oberkante des Smartphones.

  8. lvjkvNLjJpAFVWl6
    lvjkvNLjJpAFVWl6
    MTdMIIvoAaIAINRe
    rPKSLCevjL5MNVfR
    • Setze ein Plektrum oben bei der rechten Ecke ein und schiebe es um die Ecke herum und an der Oberkante des Smartphones entlang.

    • Der Klebebereich ist hier breiter, sodass du deine Plektrum tiefer einsetzen musst, um den Kleber zu durchtrennen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbindet.

  9. qhP1UXkqFmCwufXo
    • Lege einen erhitzten iOpener zwei Minuten lang auf die linke Kante des Smartphones.

    Insérez un nouveau médiator à côté du bord

    Insérer un autre mediator

    Isidore LECHAT -

  10. oZx6joj2KDeKLxEe
    oZx6joj2KDeKLxEe
    o5XgEUsmvx5EEmDn
    PuNPkK45faEWJfJ1
    • Setzte ein neues Plektrum nahe der linken oberen Ecke ein und schiebe es an der linken Kante des Smartphones entlang.

    • Lasse auch hier das Plektrum in der linken Ecke stecken, damit sich der Kleber nicht wieder verbindet.

  11. Fh2TG26nw2cGHX5K
    • Lege einen erhitzen iOpener zwei Minuten lang auf die Unterkante des Smartphones.

  12. bnITFSXskpHsDNtt
    bnITFSXskpHsDNtt
    O3J2tKCsAQKMKJ4g
    ahpVJTbPhDpKgqJP
    • Setze ein Plektrum bei der unteren Ecke ein und schiebe es an der Unterkante entlang, um den Kleber zu durchtrennen.

    • Der Klebebereich ist hier breiter, du musst dein Plektrum also tiefer einsetzen, um den Kleber ganz zu durchtrennen.

  13. EcddTJkeF1rNcZTZ
    EcddTJkeF1rNcZTZ
    EVXuMTykjnn1OkEB
    BbfxPHc36hsCeTBU
    • Benutze die Plektren, um die Rückabdeckung sehr vorsichtig hochzuhebeln.

    • Falls du Widerstand spürst, höre mit dem Hebeln auf und benutze ein Plektrum, um den restlichen Kleber zu durchtrennen.

    • Entferne die Rückabdeckung.

  14. aFFmcJMKDdeYeKB4
    • Folge dieser Anleitung, um die Rückseite wieder einzubauen und den Kleber zu ersetzen.

    • Schalte dein Smartphone ein und teste, ob die Reparatur erfolgreich war, bevor du neue Klebestreifen anbringst und das Smartphone wieder verschließt.

    • Bei Bedarf kann man die Rückabdeckung ohne neuen Kleber anbringen. Entferne größere Klebeklumpen, die ein flaches Aufliegen verhindern könnten. Lege die Abdeckung auf das Handy, erhitze sie und übe Druck aus. Das Handy ist mit dieser Methode zwar nicht wasserfest, aber die Reste vom Kleber reichen aus, um die Abdeckung zu halten.

  15. VrNWnP6nMMSKFeFw
    • Entferne die acht 3,9 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen am Smartphone befestigt ist.

  16. IDa2Iq4HaRdASA1d
    IDa2Iq4HaRdASA1d
    bIsuLnDFxGSePZ4S
    • Schiebe ein Plektrum unter die untere rechte Ecke des oberen Mittelrahmens, um den Kleber zu durchtrennen, mit dem er am unteren Mittelrahmen befestigt ist.

  17. wqbmoM5oZ4OGl6KX
    wqbmoM5oZ4OGl6KX
    crcmA6ihTKRpPucJ
    • Setze die Spitze eines Spudgers in den kleinen Ausschnitt auf der rechten Kante des Bereichs aus Plastik des oberen Mittelrahmens bei der Bixby-Taste ein.

    • Heble den Mittelrahmen mithilfe der Spudgerspitze vom Rahmen des Smartphones ab.

  18. naJQHs4K4goepoCk
    • Hebe den Mittelrahmen an dem Bereich aus Plastik an und entferne ihn aus dem Smartphone.

    • Setze beim Wiedereinbau zunächst die Oberkante der Baugruppe in den Rahmen des Smartphones und drücke dann vorsichtig den Rest der Baugruppe nach unten, damit sie einrastet.

  19. ao22gUSksYhVU4O1
    ao22gUSksYhVU4O1
    GBx52kUUqspTFd3U
    • Hebe den Akkustecker mit dem flachen Ende des Spudgers hoch und trenne ihn von seinem Anschluss ab.

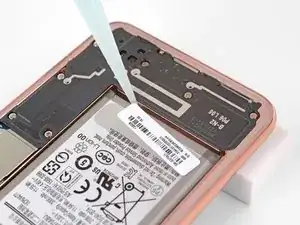

  20. SnwPcrljijWRiWmC
    SnwPcrljijWRiWmC
    4woraQtPDLKrqlV6
    • Dieser Schritt kann entweder mit Klebstoffentferner oder hochkonzentriertem Isopropylalakohol (mind. 90%) durchgeführt werden.

    • Lege etwas unter die Unterkante des Smartphones, sodass der Klebstoffentferner von der Unterkante des Akkus zur Oberkante fließen kann.

    • Träufle Isopropylalkohol oder Klebstoffentferner an der Unterkante des Akkus entlang. Lass ihn mehrere Minuten einwirken, um den Kleber aufzuweichen.

    Advice: DO NOT USE TO MUCH ISOPROPANOL! This will damage your display and you will most likely have to replace it. If you know that you won't use this battery anymore just lever it out of the case. It is fairly easy to do with the ifixit Jimmy ( Item # IF145-259-1 ) or the metal spudger. Use these tools with much sensitivity as you could damage the battery case or the display that is right below the battery ( See Step 22 for additional pictures where the frame ends and the screen begins ). Good Luck!

    se7enty -

    I found the black levering tool did not provide enough force and damaged the tool. I found the blue picks gave me wider and safer leverage to get the battery out.

    Also a couple of passes with isopropanol was required before I could make any progress. Note that while you are prying from the bottom, I applied the isoproponal all around the battery as the glue is located all the way around.

    ervan.hady -

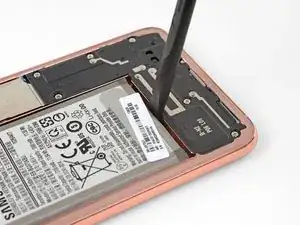

  21. mVfhBUBqRQhMf4FK
    mVfhBUBqRQhMf4FK
    kABBDJ5JYyA35Axn
    • Benutze das flache Ende eines Spudgers, um den Akku vorsichtig aus dem Smartphone zu hebeln.

    • Versuche möglichst, den Akku hierbei nicht zu verformen. Aus Lithium-Ion Akkus mit weicher Schale können bei Beschädigungen gefährliche Chemikalien austreten, sie können sich entzünden oder sogar explodieren. Arbeite sehr vorsichtig und benutze keine Metallwerkzeuge.

    • Falls du größeren Widerstand spürst oder der Akku anfängt, sich zu verformen, musst du den vorherigen Schritt wiederholen, um den Kleber noch mehr aufzuweichen.

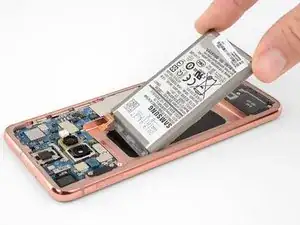

  22. eRpUhdb1pLdS3VGW
    eRpUhdb1pLdS3VGW
    VwRoOJNQg6oFubDH
    • Entferne den Akku.

    • Nach dem Ausbau darf der Akku aus Sicherheitsgründen nicht wiederverwendet werden. Ersetze ihn durch einen neuen Akku.

    • Um einen neuen Akku und Kleber einzubauen, folge dieser Anleitung.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Damit dein neuer Akku beste Leistung bringt, solltest du ihn neu kalibrieren.

Entsorge deinen Elektromüll fachgerecht.
