Samsung Galaxy S10e Fingerabdrucksensor tauschen

Schalte das Smartphone vor Reparaturbeginn komplett aus.

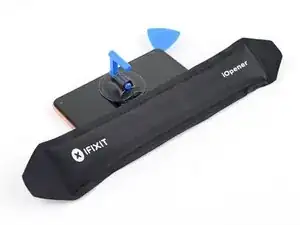

Bereite einen iOpener vor und erhitze damit etwa zwei Minuten lang die rechte Kante auf der Rückseite des Smartphones. Dadurch wird der Kleber, mit dem die Rückabdeckung befestigt ist, aufgeweicht.

In den folgenden Schritten wirst du den Kleber durchtrennen, mit dem die Rückabdeckung befestigt ist.

Von Außen gesehen sind die Bereiche, die du durchtrennen musst, entsprechend markiert.

Auf der rechten Seite des Smartphones ist der Kleber am dünnsten, und zwar direkt unter der Bixby-Taste.

Setze einen Saugheber so nahe wie möglich an der erhitzten Kante auf die Rückabdeckung, direkt unter die Bixby-Taste, wo der Kleber am dünnsten ist.

Lege etwas unter die erhitze Kante des Smartphone, das etwa 13 mm (0,5") dick ist. Das vereinfacht das Einsetzen eines Öffnungswerkzeugs.

Hebe die rechte Kante der Rückabdeckung mithilfe des Saughebers an, sodass ein kleiner Spalt zwischen Rückabdeckung und Rahmen entsteht.

Das kann einiges an Kraft erfordern. Falls du Schwierigkeiten hast, erwärme die Kante noch etwas mehr, um den Kleber aufzuweichen, und versuche es erneut. Der Kleber kühlt sehr schnell ab, sodass er eventuell mehrfach erhitzt werden muss.

Setze die Kante eines Öffnungswerkzeugs in den Spalt.

Schiebe das Öffnungswerkzeug an der rechten Kante des Smartphones entlang, um den Kleber, mit dem die Rückabdeckung befestigt ist, zu durchtrennen.

Setze ein Plektrum in die Kante beim Öffnungswerkzeug ein. Lasse es dort stecken, damit sich der Kleber nicht wieder verbinden kann.

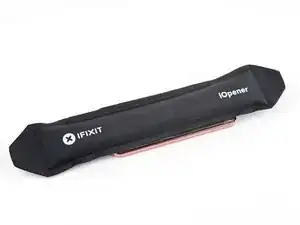

Lege einen erhitzen iOpener zwei Minuten lang auf die Oberkante des Smartphones.

Setze ein Plektrum oben bei der rechten Ecke ein und schiebe es um die Ecke herum und an der Oberkante des Smartphones entlang.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erhitzten iOpener zwei Minuten lang auf die linke Kante des Smartphones.

Setzte ein neues Plektrum nahe der linken oberen Ecke ein und schiebe es an der linken Kante des Smartphones entlang.

Lasse auch hier das Plektrum in der linken Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erhitzen iOpener zwei Minuten lang auf die Unterkante des Smartphones.

Setze ein Plektrum bei der unteren Ecke ein und schiebe es an der Unterkante entlang, um den Kleber zu durchtrennen.

Benutze die Plektren, um die Rückabdeckung sehr vorsichtig hochzuhebeln.

Falls du Widerstand spürst, höre mit dem Hebeln auf und benutze ein Plektrum, um den restlichen Kleber zu durchtrennen.

Entferne die Rückabdeckung.

Entferne die acht 3,9 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen am Smartphone befestigt ist.

Schiebe ein Plektrum unter die untere rechte Ecke des oberen Mittelrahmens, um den Kleber zu durchtrennen, mit dem er am unteren Mittelrahmen befestigt ist.

Setze die Spitze eines Spudgers in den kleinen Ausschnitt auf der rechten Kante des Bereichs aus Plastik des oberen Mittelrahmens bei der Bixby-Taste ein.

Heble den Mittelrahmen mithilfe der Spudgerspitze vom Rahmen des Smartphones ab.

Hebe den Mittelrahmen an dem Bereich aus Plastik an und entferne ihn aus dem Smartphone.

Hebe den Akkustecker mit dem flachen Ende des Spudgers hoch und trenne ihn von seinem Anschluss ab.

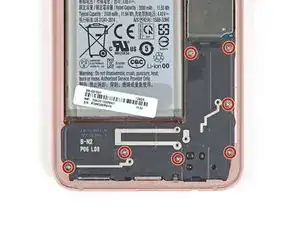

Entferne sieben 3,9 mm Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist.

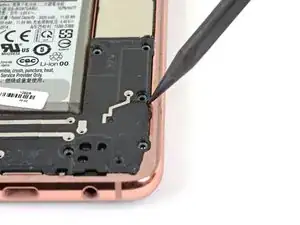

Setze die Spudgerspitze in die Einkerbung an der rechten Kante des Lautsprechers ein.

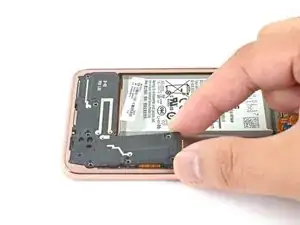

Heble den Lautsprecher nach oben, bis er sich ablöst.

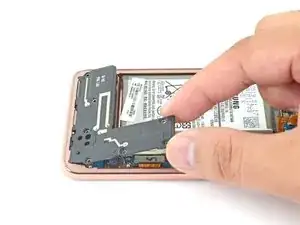

Hebe den Lautsprecher hoch und entferne ihn.

Heble den Displaystecker mit dem flachen Ende des Spudgers nach oben und trenne ihn von seinem Anschluss auf der Hauptplatine ab.

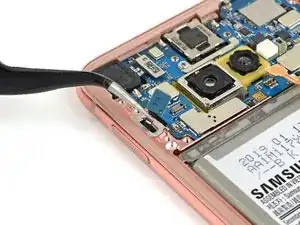

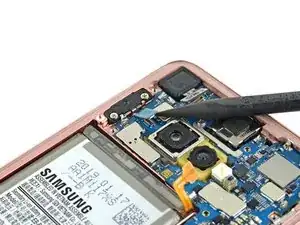

Heble den Stecker des Fingerabdrucksensors mit der Spudgerspitze nach oben aus seinem Anschluss auf der Hauptplatine heraus.

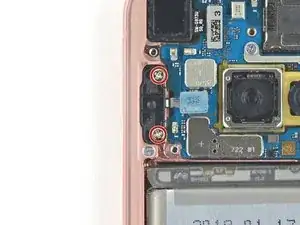

Entferne die beiden 4 mm Kreuzschlitzschrauben, mit denen die Halterung des Fingerabdrucksensors befestigt ist.

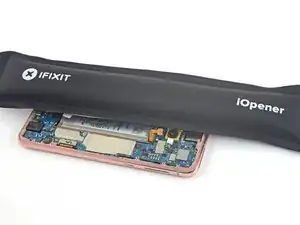

Lege einen erwärmten iOpener eine Minute lang auf die Halterung des Fingerabdrucksensors, um den Kleber darunter aufzuweichen.

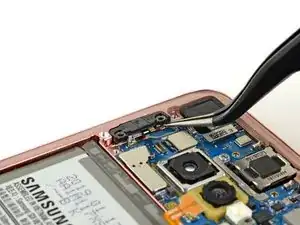

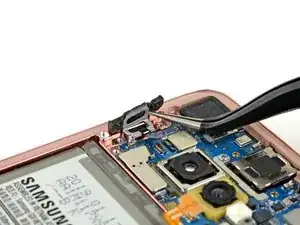

Heble die Halterung des Fingerabdrucksensors langsam mit den Spitzen einer Pinzette hoch.

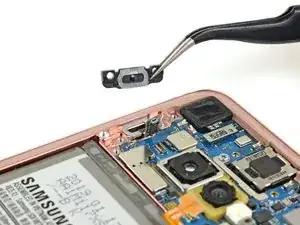

Entferne die Halterung des Fingerabdrucksensors.

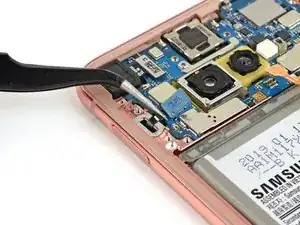

Löse das Kabel zum Fingerabdrucksensor mit einer Pinzette von der Klebedichtung ab.

Drehe das Smartphone herum, so dass das Display nach oben zeigt.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante des Displays.

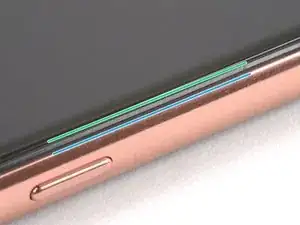

Nahtstelle am Display: Diese Naht befindet sich oberhalb der dünnen Kunststoffblende. Um das Display aufzutrennen, musst du an dieser Naht hebeln.

Nahtstelle am Rahmen: Diese Naht befindet sich unterhalb der dünnen Kunststoffblende. Heble nicht an dieser Naht, du beschädigest sonst die Kunststoffblende.

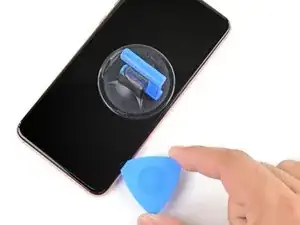

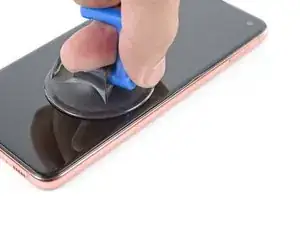

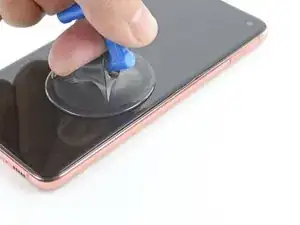

Bringe einen Saugheber am heißen Displayrand an.

Ziehe kräftig und gleichmäßig am Saugheber, bis ein Spalt entstanden ist.

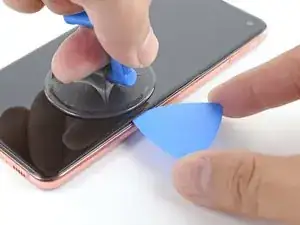

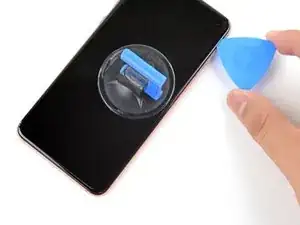

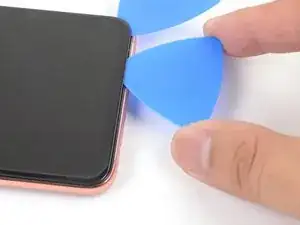

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum an der rechten Kante entlang und trenne dabei den Kleber auf.

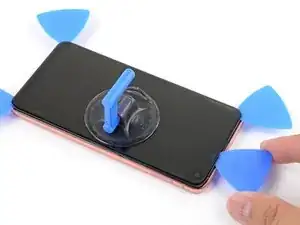

Lasse das Plektrum in der Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Lege einen erwärmten iOpener eine Minute lang auf die Unterkante des Displays.

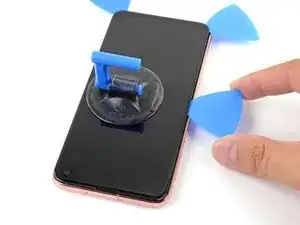

Schiebe ein Plektrum an der Unterkante entlang und trenne dabei den Kleber auf.

Lasse das Plektrum in der Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.

Wiederhole das Verfahren des Erwärmens und Auftrennens an den restlichen Seiten des Displays.

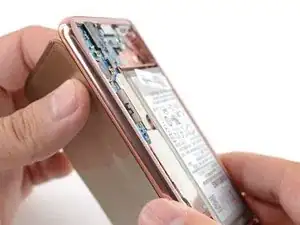

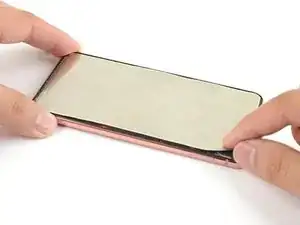

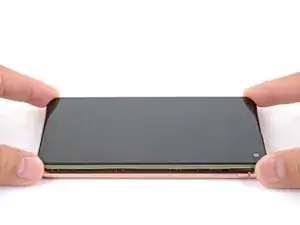

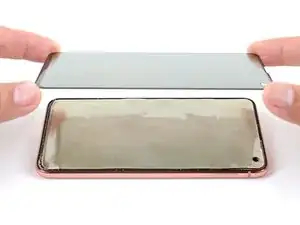

Hebe das Displayglas hoch und entferne es.

Lege einen erwärmten iOpener eine Minute lang auf das OLED -Panel, um den Kleber darunter aufzuweichen.

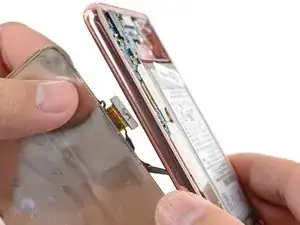

Hebe das Displaypanel an der rechten Kante hoch und löse es vom Rahmen ab.

Führe den Stecker des Displaypanels durch den Rahmen.

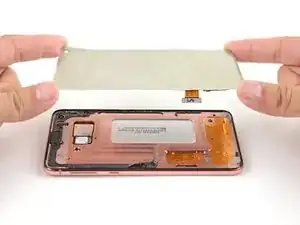

Entferne das Displaypanel.

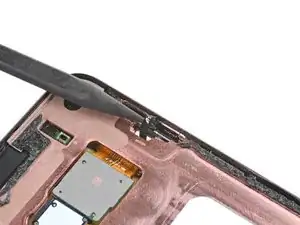

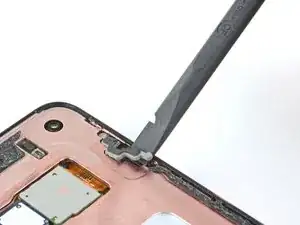

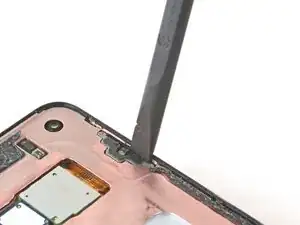

Heble die Abdeckung am Kabel zum Fingerabdrucksensor mit dem flachen Ende des Spudgers vom Rahmen hoch.

Entferne die Abdeckung.

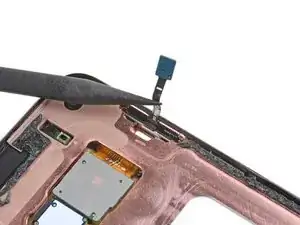

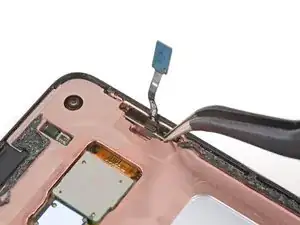

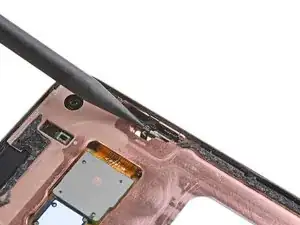

Ziehe das Kabel zum Fingerabdrucksensor mit der Spudgerspitze behutsam durch den Ausschnitt im Rahmen.

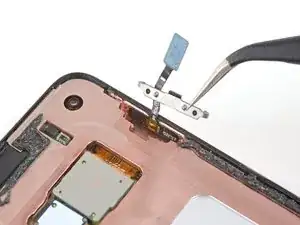

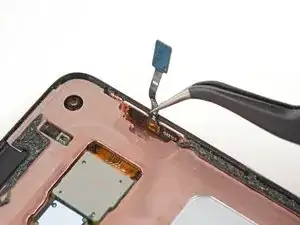

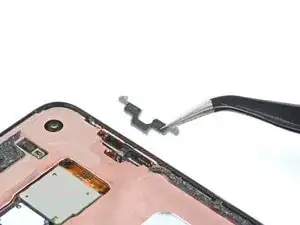

Hebe die Halterung der Einschalttaste mit einer Pinzette hoch und hole sie aus ihrer Vertiefung heraus.

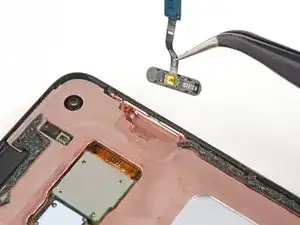

Hole den Fingerabdrucksensor aus seiner Vertiefung heraus.
