Samsung Galaxy S20 Plus Drahtlos-Ladespule tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 2

Samsung Galaxy S20 Plus Drahtlos-Ladespule tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

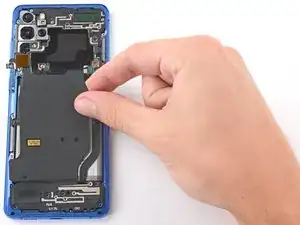

Diese Anleitung zeigt, wie die Drahtlos-Ladespule im Samsung Galaxy S20+ ausgetauscht werden kann.

Schritt 1

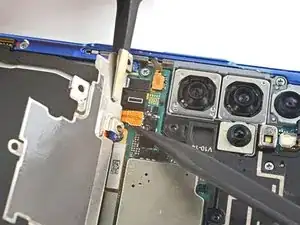

Entferne die sechs 4 mm langen Kreuzschlitzschrauben #00, mit denen die Halterung der Hauptplatine befestigt ist.
Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede einzelne an ihren Ursprungsort zurück kommt.
Wenn du Samsungs Self Repair Kit verwendest, dann musst du die neuen Schrauben aus dem Beutel mit der Nummer #3373 nehmen.

Schritt 2

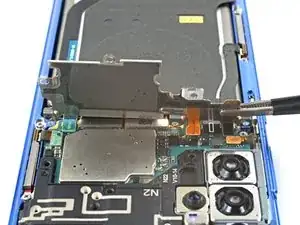

Ziehe die Halterung der Hauptplatine behutsam mit einer Pinzette hoch und lasse sie aus dem Plastikmittelrahmen ausrasten.
Entferne die Halterung noch nicht ganz, sie ist noch an der Spule für das drahtlose Laden befestigt.

Schritt 3

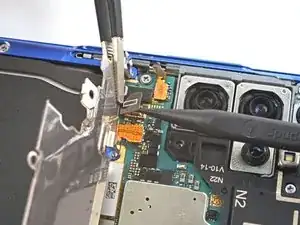

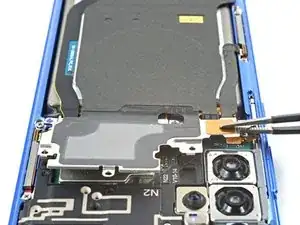

Kippe die Halterung der Hauptplatine vorsichtig hoch, um an den orangenen Akkustecker heranzukommen.

Schritt 4

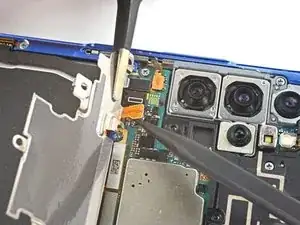

Heble den Akkustecker mit einem Spudger hoch und trenne ihn ab.
Achte beim Abtrennen solcher Stecker darauf, dass du die kleinen Bauteile auf den Oberflächen um den Anschluss herum nicht wegdrückst.

Schritt 5

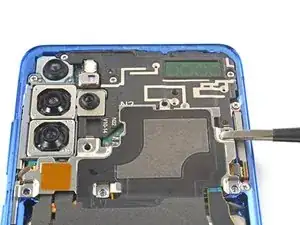

Heble den Stecker der Drahtlos-Ladespule mit einem Spudger hoch und trenne ihn ab.

Schritt 6

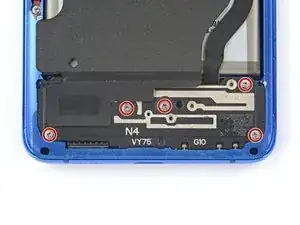

Entferne die fünf 4 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.
Wenn du Samsungs Self Repair Kit verwendest, dann musst du die neuen Schrauben aus dem Beutel mit der Nummer #3373 nehmen.

Schritt 7

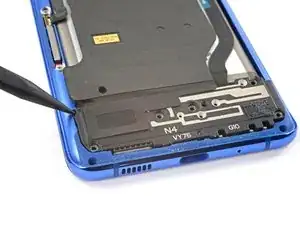

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Mittelrahmens ein und heble nach oben, bis sich die Rasten lösen, mit denen er befestigt ist.
Entferne den Lautsprecher und den unteren Mittelrahmen.

Schritt 8

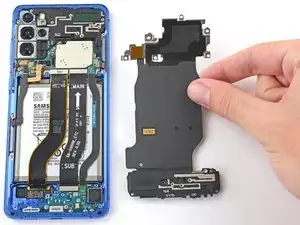

Löse die Spule für das drahtlose Laden behutsam mit einer stumpfen Pinzette vom Gerät ab.
Entferne die Drahtlos-Ladespule.

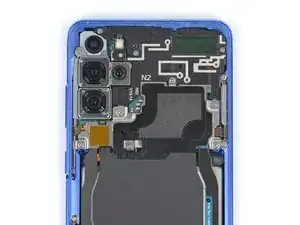

Schließe beim Zusammenbau zuerst die Ladespule und den Akkustecker an. Drehe dann die Schrauben der Halterung für die Hauptplatine wieder ein, bis alles richtig sitzt. Drücke dann die Matte mit der Ladespule gut fest.
