Samsung Galaxy S20 Ultra Display- und Akkueinheit tauschen

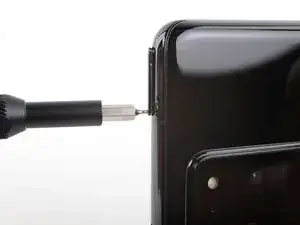

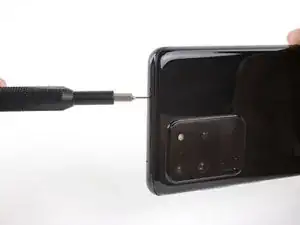

Setze ein SIM-Karten-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub, der sich an der Oberkante des Smartphones neben dem Plastikantennenband befindet.

Drücke fest darauf, um den Einschub herauszuholen.

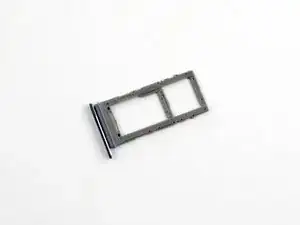

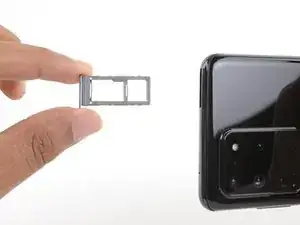

Entferne den SIM-Karteneinschub.

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt.

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.

Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt.

Du kannst auch ein paar Tropfen Isopropylalkohol (mehr als 90%ig) auf die Fuge träufeln, um den Kleber etwas aufzuweichen.

Wenn das Plektrum unter der Kante des Glases eingesetzt ist, kannst du es nach unten kippen und weiter hineinschieben, um so den Kleber der Rückabdeckung ganz aufzutrennen.

Schiebe das Plektrum zur Unterkante des Smartphones hin, um den Kleber der Rückabdeckung weiter aufzutrennen.

Lasse ein Plektrum unter der linken Kante unten links stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein weiteres Plektrum mittig unter die linke Kante der Rückabdeckung ein.

Schiebe das Plektrum allmählich zur Oberkante des Gerätes hin, um den Kleber der Rückabdeckung aufzutrennen.

Lasse das Plektrum unter der linken Kante des Glases oben stecken, damit sich der Kleber nicht wieder verbinden kann.

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum zur Unterkante des Smartphones hin, um den Kleber der Rückabdeckung aufzutrennen.

Lasse das Plektrum unter der rechten Kante des Glases unten am Gerät stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein weiteres Plektrum mittig unter die rechte Kante der Rückabdeckung ein.

Schiebe das Plektrum allmählich zur Oberkante des Gerätes hin, um den Kleber der Rückabdeckung aufzutrennen.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückabdeckung.

Schiebe das Plektrum von der rechten Ecke des Gerätes allmählich um die obere rechte Ecke herum.

Fahre mit dem Auftrennen an der Oberkante fort, bis der Kleber der Rückabdeckung ganz durchtrennt ist.

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.

Entferne die Rückabdeckung

Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne Ansammlungen von altem Kleber mit einer Pinzette oder deinen Fingern.

Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg. Wenn es schwer geht, dann erwärme die betreffende Stelle.

Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.

Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.

Heble den Stecker der Drahtlos-Ladespule mit dem Spudger nach oben und trenne ihn ab.

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.

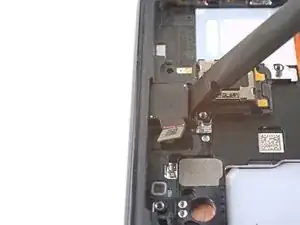

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Lautsprechers ein.

Heble nach oben, bis sich die Rasten lösen.

Löse die Drahtlos-Ladespule behutsam mit einer Pinzette oder deinen Fingern vom Gerät ab.

Entferne die Drahtlos-Ladespule.

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Hauptplatine befestigt ist.

Löse die Halterung der Hauptplatine mit einer stumpfen Pinzette ab und entferne sie.

Heble den Akkustecker mit einem Spudger hoch und trenne ihn ab.

Heble das Haupt-Verbindungskabel sowie das zweite Verbindungskabel nahe an der Unterkante des Geräts mit einem Spudger hoch und trenne sie von der Tochterplatine ab.

Heble das Haupt-Verbindungskabel sowie das zweite Verbindungskabel mit einem Spudger hoch und trenne beide von der Hauptplatine ab.

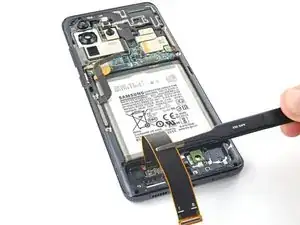

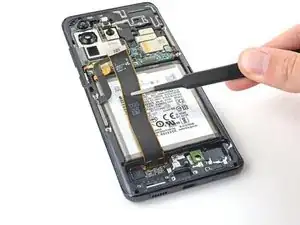

Löse das Haupt-Verbindungskabel sowie das zweite Verbindungskabel vorsichtig ab und entferne sie.

Entferne die drei 3,7 mm langen Kreuzschlitzschrauben #00, mit denen der USB-C-Anschluss und die Tochterplatine befestigt sind.

Setze einen Spudger mit der Spitze unter die linke Kante der Tochterplatine und heble nach oben, bis sie aus ihrer Vertiefung herauskommt.

Ziehe die Tochterplatine mit den Fingern nach oben von der Unterkante des Geräts weg und entferne sie.

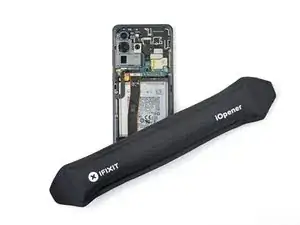

Lege einen erwärmten iOpener neunzig Sekunden lang unten rechts auf das Gerät.

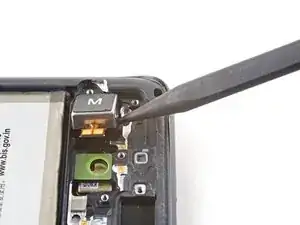

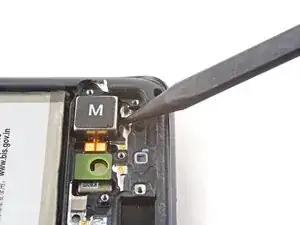

Setze einen Spudger mit der Spitze zwischen den Rahmen und der Kerbe an der Kante im Vibrationsmotor nahe an der Unterkante des Gerätes ein.

Hebele nach oben, bis sich der Vibrationsmotor vom Rahmen löst.

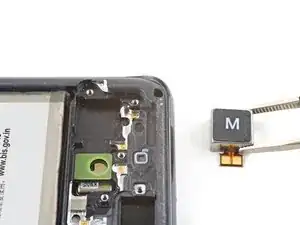

Entferne den Vibrationsmotor.

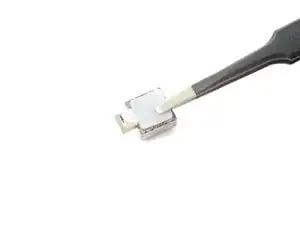

Ziehe den Aufkleber für den Vibrationsmotor von der Schutzfolie ab und bringe das klebrige Ende unten am Vibrationsmotor an.

Ziehe die weiße Schutzfolie mit einer Pinzette oder deinen Fingern ab, so dass die obere Klebeschicht freiliegt.

Setze den Vibrationsmotor ein und drücke ihn am Rahmen fest.

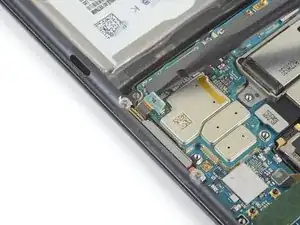

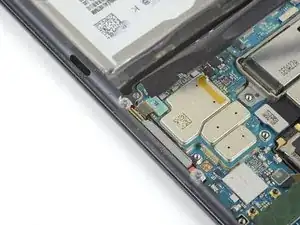

Heble den Stecker der linken 5G mmWave-Antenne nach oben und trenne ihn von der Hauptplatine ab.

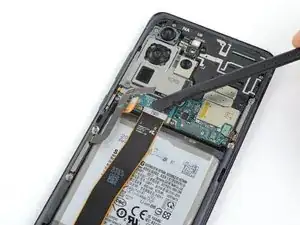

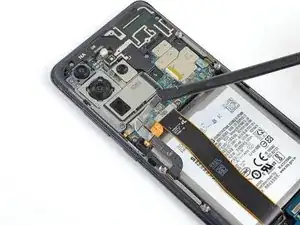

Heble das Displaykabel hoch und trenne es von der Hauptplatine ab.

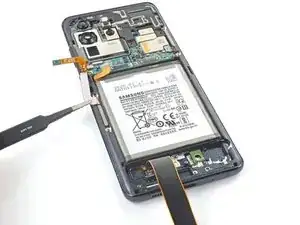

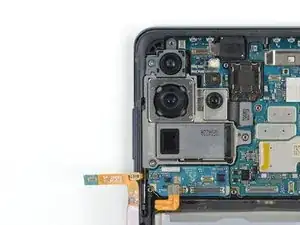

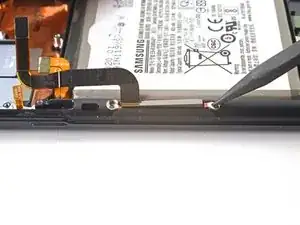

Löse die Kabel zum Display und zur linken 5G mmWave-Antenne vorsichtig ab und biege sie weg, so dass sie nicht mehr im Weg für die Hauptplatine und den Akku stehen.

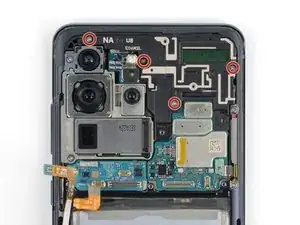

Entferne die vier 3,9 mm langen Kreuzschlitzschrauben #00, mit denen der obere Mittelrahmen befestigt ist.

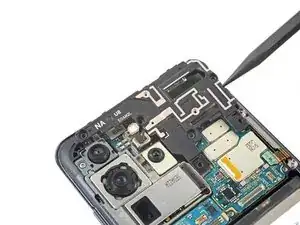

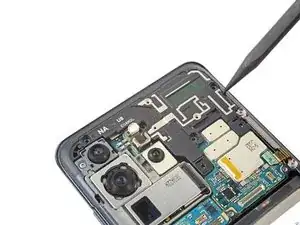

Setze einen Spudger mit der Spitze in die Kerbe auf der rechten Seite des Mittelrahmens und heble hoch, bis sich die Rasten lösen.

Entferne den oberen Mittelrahmen.

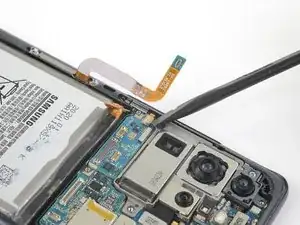

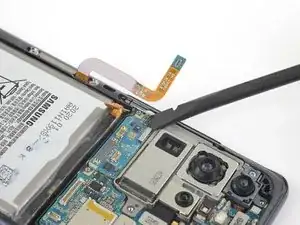

Heble das Flachbandkabel der rechten 5G mmWave-Antenne hoch und trenne es von der Hauptplatine ab.

Biege das Kabel zur Seite, so dass es der Hauptplatine nicht mehr im Weg steht.

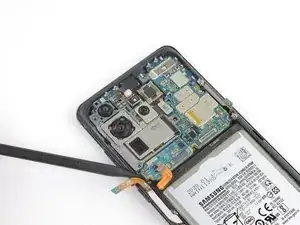

Heble das Flachbandkabel der Seitentasten hoch und trenne es von der Hauptplatine ab.

Biege das Kabel zur Seite, so dass es der Hauptplatine nicht mehr im Weg steht.

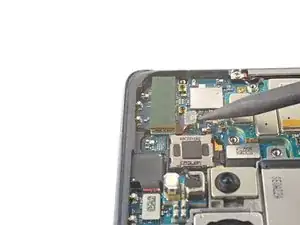

Heble das Flachbandkabel der Frontkamera hoch und trenne es von der Hauptplatine ab.

Biege das Kabel zur Seite, so dass es der Hauptplatine nicht mehr im Weg steht.

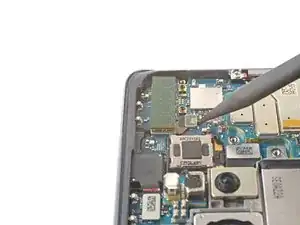

Heble die obere 5G mmWave-Antenne hoch und trenne sie von der Hauptplatine ab.

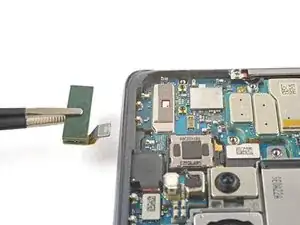

Entferne die obere 5G mmWave-Antenne mit einer Pinzette oder deinen Fingern.

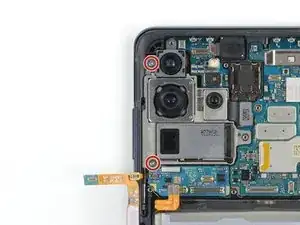

Entferne die beiden 3,9 mm langen Kreuzschlitzschrauben #00, mit denen der die Hauptplatinen- und Kameraeinheit befestigt ist.

Wenn du Samsungs Self Repair Kit verwendest, ersetze die Schrauben durch neue aus dem mit #3373 bezeichneten Beutel.

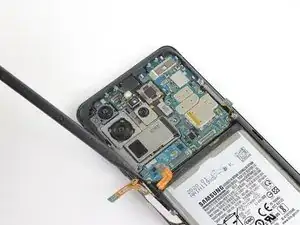

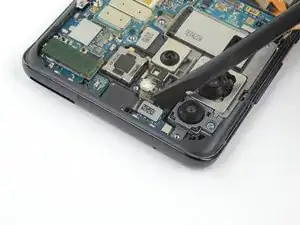

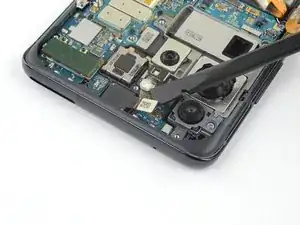

Setze einen Spudger mit der Spitze in die linke untere Ecke der Hauptplatinen-Baugruppe ein und heble hoch, bis sie sich vom Smartphone löst.

Entferne die Hauptplatinen-Baugruppe.

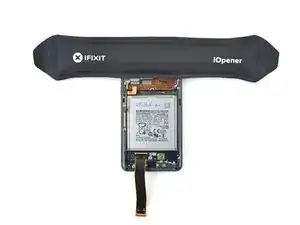

Lege einen erwärmten iOpener neunzig Sekunden lang auf die Frontkamera.

Setze einen Spudger in den Spalt zwischen Rahmen und Frontkamera ein.

Heble mit dem Spudger nach oben, bis sich die Frontkamera ablöst.

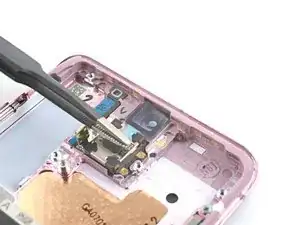

Entferne die Frontkamera mit einer Pinzette oder deinen Fingern.

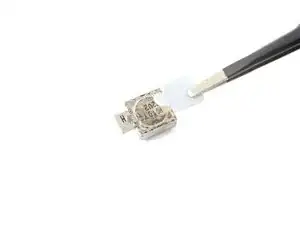

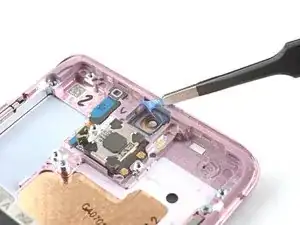

Ziehe den Aufkleber für die Frontkamera von der Schutzfolie ab und bringe das klebrige Ende am Rahmen an.

Ziehe die Lasche mit einer Pinzette oder deinen Fingern ab, so dass die obere Klebeschicht frei liegt.

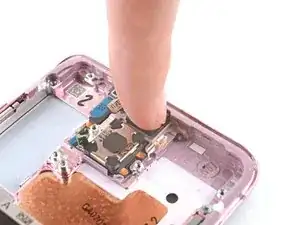

Setze die Frontkamera ein und drücke sie am Rahmen fest.

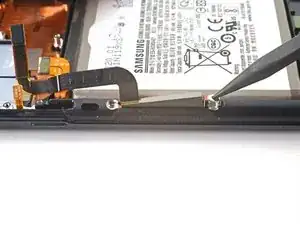

Entferne die vier 3,4 mm langen Kreuzschlitzschrauben, mit denen die 5G mmWave-Antennen befestigt sind.

Heble mit der Spudgerspitze die untere Schraublasche der 5G mmWave-Antennenhalterung hoch.

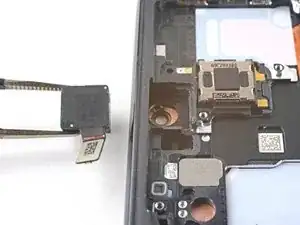

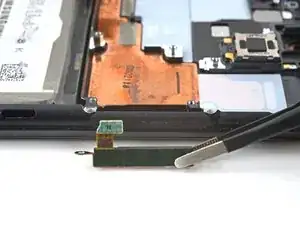

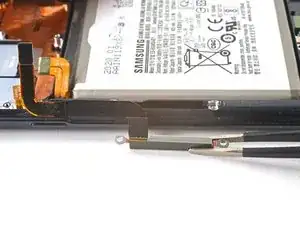

Entferne die 5G mmWave-Antenne mit einer Pinzette oder deinen Fingern.

Heble mit der Spudgerspitze die Oberkante der linken 5G mmWave-Antennenhalterung hoch.

Entferne die 5G mmWave-Antenne mit einer Pinzette oder deinen Fingern.

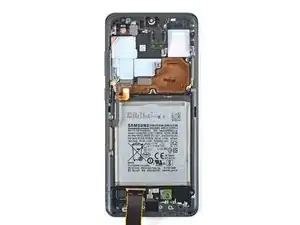

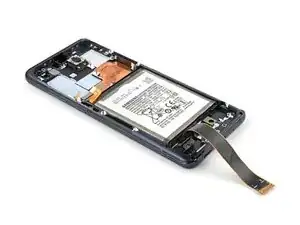

Die Display- und Akkueinheit verbleibt.
