Einleitung
Diese Anleitung zeigt, wie der USB-C-Anschluss und die Tochterplatine im Samsung Galaxy S20 Ultra ausgetauscht werden kann.
Schaue dir vor Reparaturbeginn zur Sicherheit das Samsung Self-Repair Dokument an.
Hinweis: Ob dein Smartphone nach der Reparatur noch wasserdicht ist, hängt davon ab, wie gut du es verklebt hast, die IP-Einstufung ist auf jeden Fall verloren.
Werkzeuge
Ersatzteile
-
-

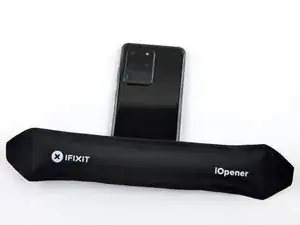

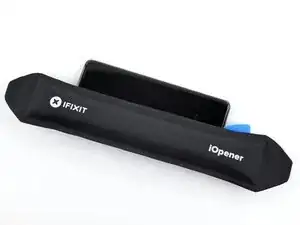

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.
-
-
-

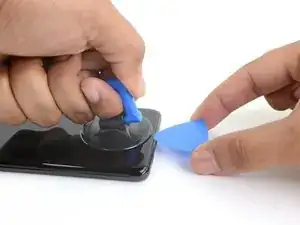

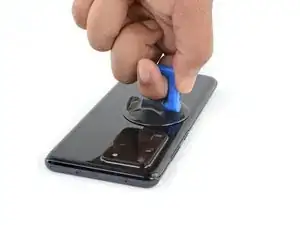

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich.
-

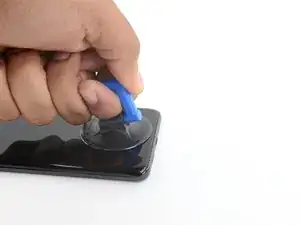

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
-
Setze die Spitze eines Plektrums in den Spalt.
-
-
-
Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.
-
Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-

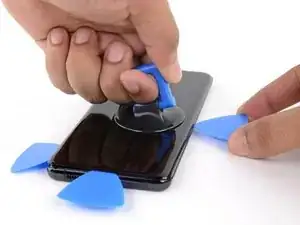

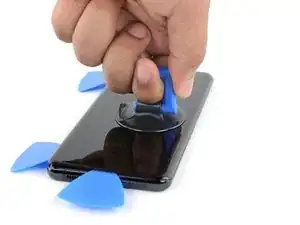

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.
-
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
-
Setze die Spitze eines Plektrums in den Spalt.
-
Du kannst auch ein paar Tropfen Isopropylalkohol (mehr als 90%ig) auf die Fuge träufeln, um den Kleber etwas aufzuweichen.
-
-
-
Wenn das Plektrum unter der Kante des Glases eingesetzt ist, kannst du es nach unten kippen und weiter hineinschieben, um so den Kleber der Rückabdeckung ganz aufzutrennen.
-
-
-

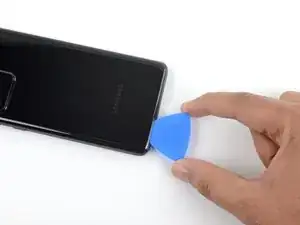

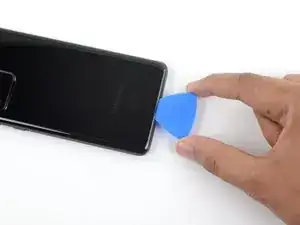

Schiebe das Plektrum zur Unterkante des Smartphones hin, um den Kleber der Rückabdeckung weiter aufzutrennen.
-

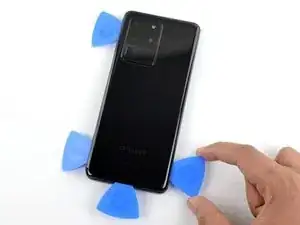

Lasse ein Plektrum unter der linken Kante unten links stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-

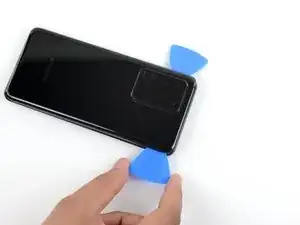

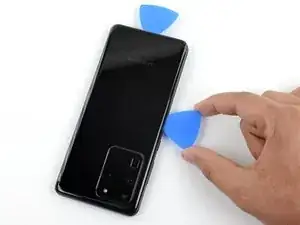

Setze ein weiteres Plektrum mittig unter die linke Kante der Rückabdeckung ein.
-
Schiebe das Plektrum allmählich zur Oberkante des Gerätes hin, um den Kleber der Rückabdeckung aufzutrennen.
-
Lasse das Plektrum unter der linken Kante des Glases oben stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

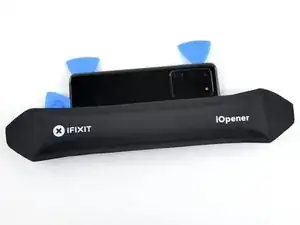

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.
-
-
-

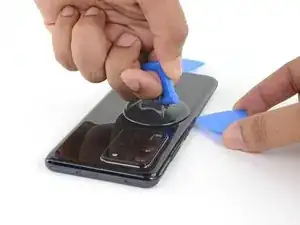

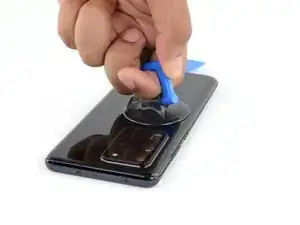

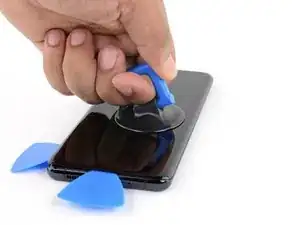

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.
-
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
-
Setze die Spitze eines Plektrums in den Spalt ein.
-
-
-
Schiebe das Plektrum zur Unterkante des Smartphones hin, um den Kleber der Rückabdeckung aufzutrennen.
-

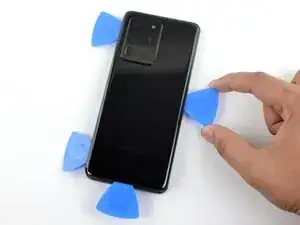

Lasse das Plektrum unter der rechten Kante des Glases unten am Gerät stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-

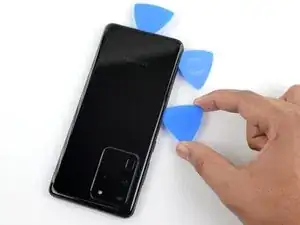

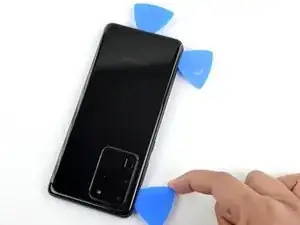

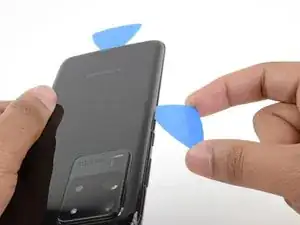

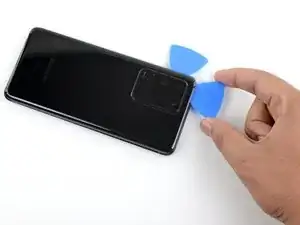

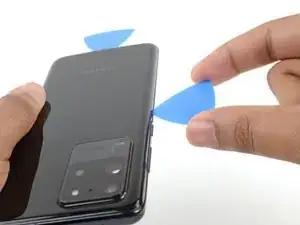

Setze ein weiteres Plektrum mittig unter die rechte Kante der Rückabdeckung ein.
-
Schiebe das Plektrum allmählich zur Oberkante des Gerätes hin, um den Kleber der Rückabdeckung aufzutrennen.
-
-
-

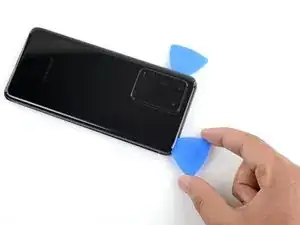

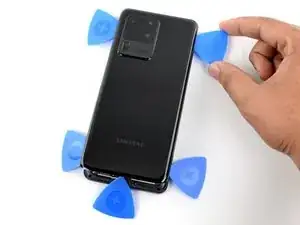

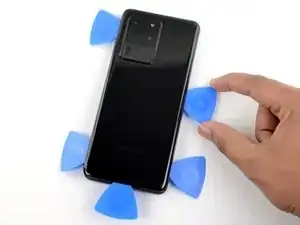

Schiebe das Plektrum von der rechten Ecke des Gerätes allmählich um die obere rechte Ecke herum.
-
Fahre mit dem Auftrennen an der Oberkante fort, bis der Kleber der Rückabdeckung ganz durchtrennt ist.
-
-
-

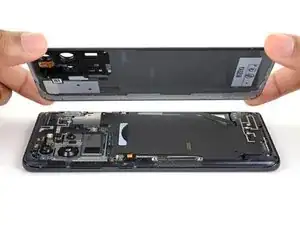

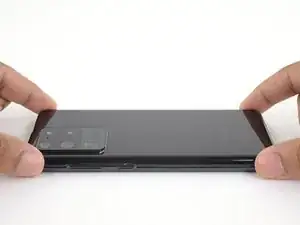

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.
-
Entferne die Rückabdeckung
-
Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
-
Entferne Ansammlungen von altem Kleber mit einer Pinzette oder deinen Fingern.
-
Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg. Wenn es schwer geht, dann erwärme die betreffende Stelle.
-
Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.
-
Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.
-
-
-

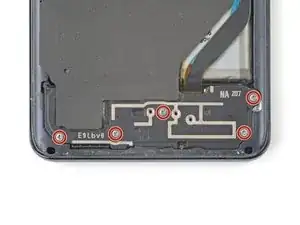

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.
-
-
-

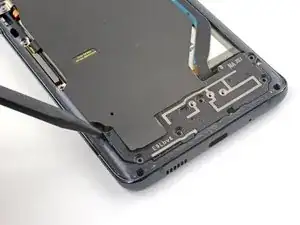

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Lautsprechers ein.
-

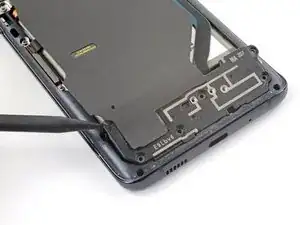

Heble nach oben, bis sich die Rasten lösen.
-
-
-

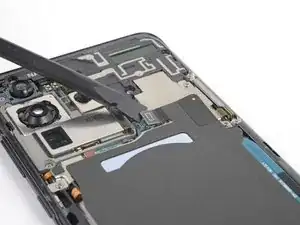

Löse die Drahtlos-Ladespule behutsam mit einer Pinzette oder deinen Fingern vom Gerät ab.
-

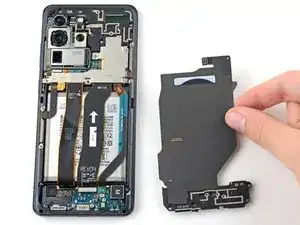

Entferne die Drahtlos-Ladespule.
-
-
-

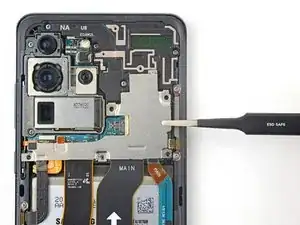

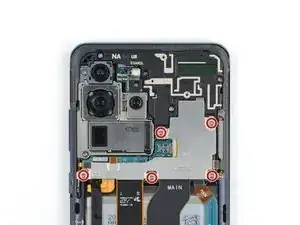

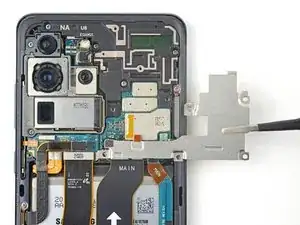

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Hauptplatine befestigt ist.
-
-
-

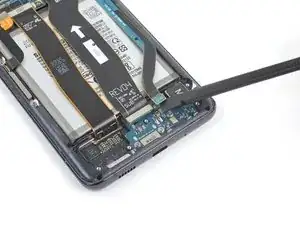

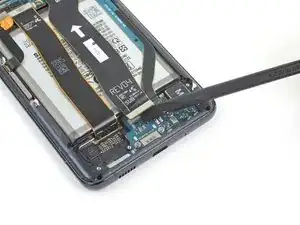

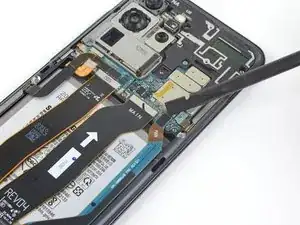

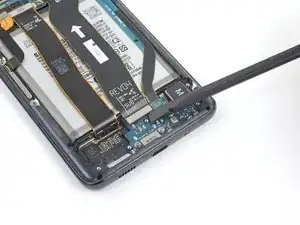

Heble das Haupt-Verbindungskabel sowie das zweite Verbindungskabel nahe an der Unterkante des Geräts mit einem Spudger hoch und trenne sie von der Tochterplatine ab.
-
-
-

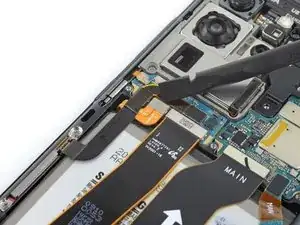

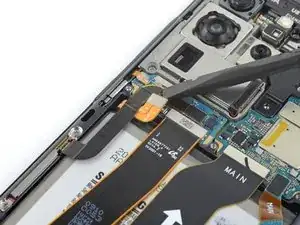

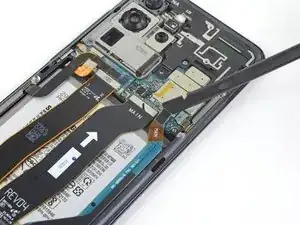

Heble das Haupt-Verbindungskabel sowie das zweite Verbindungskabel mit einem Spudger hoch und trenne beide von der Hauptplatine ab.
-
-
-

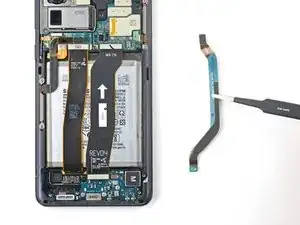

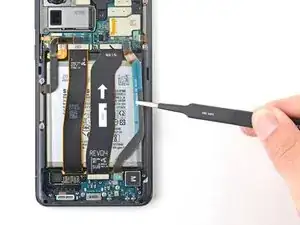

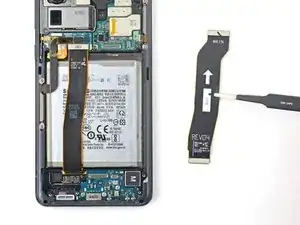

Löse das Haupt-Verbindungskabel sowie das zweite Verbindungskabel vorsichtig ab und entferne sie.
-
-
-

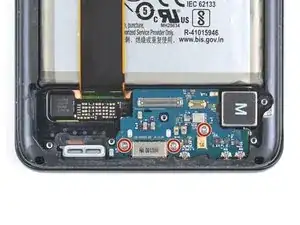

Entferne die drei 3,7 mm langen Kreuzschlitzschrauben #00, mit denen der USB-C-Anschluss und die Tochterplatine befestigt sind.
-
-
-

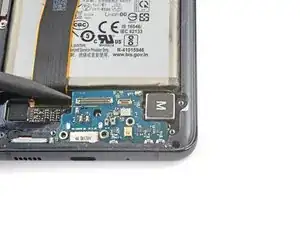

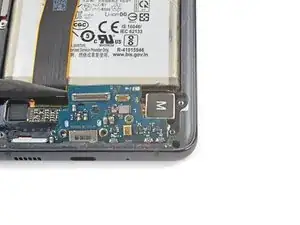

Setze einen Spudger mit der Spitze unter die linke Kante der Tochterplatine und heble nach oben, bis sie aus ihrer Vertiefung herauskommt.
-
Ziehe die Tochterplatine mit den Fingern nach oben von der Unterkante des Geräts weg und entferne sie.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge und führe die gegenteiligen Aktionen aus, z. B. "wieder anbringen" statt "entfernen". Überspringe Schritte, die mit Erhitzen und Aufhebeln verbunden sind, und achte beim Durcharbeiten der Schritte genau auf die 📌 Bullets.
Lade dir nach der Reparatur die Samsung Members App aus dem Galaxy Store oder Play Store herunter und folge Samsungs Self-Repair Document ((ab Seite 9) zum Austesten aller Funktionen.
Bitte entsorge deinen Elektroschrott sachgerecht.
Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder schau in unserem Forum nach Lösungen.
