Samsung Galaxy S21 5G-Antenne tauschen

Geschrieben von: Alex Diaz-Kokaisl
  • Kommentare: 3
Samsung Galaxy S21 5G-Antenne tauschen

Schwierigkeitsgrad

Mittel

Schritte

26

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie eine oder beide 5G-Antennen im Samsung Galaxy S21 ausgetauscht werden kann.

Bevor du dein Smartphone öffnest, solltest du den Akku aus Sicherheitsgründen auf unter 25% entladen. Du reduzierst so das Risiko, dass er in Brand gerät, wenn er während der Reparatur versehentlich beschädigt wird. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Um die Reparatur abzuschließen, benötigtst du Ersatzklebestreifen.

  1. nFXwaFaNmphSXM4t

    • Schalte vor Reparaturbeginn das Smartphone aus und trenne es vom Ladegerät.

    • Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

    • Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, sei aber vorsichtig — das Display und der eingebaute Akku sind sehr wärmeempfindlich.

  2. 3HEYc1oK4HRprxY6
    3HEYc1oK4HRprxY6
    2GieDujEOQUti1Wv
    hXjLkRWSXY1aOCco

    • Befestige einen Saugheber so nahe wie möglich an der Unterkante in der Mitte der Rückseite des Smartphones.

    • Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

    • Je nach Alter deines Handys kann das recht schwer gehen. Eventuell musst du die Kante nochmals erwärmen und es wieder probieren.

    • Setze ein Plektrum in den Spalt ein.

    • Setze das Plektrum nicht tiefer als 5 mm ein, du könntest sonst Bauteile im Inneren beschädigen.

  3. eSduLU2NfKm5mcW5
    eSduLU2NfKm5mcW5
    wrAv5TZidVqUXqNH
    5VYSUeqLouCTbYdK

    • Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  4. wUBmrWpdNOiMxiMi

    • Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

  5. drbwaJMQcy5LmBen
    drbwaJMQcy5LmBen
    6F2VZEgyllV6SkSQ
    mbsZSOOFPJFEkdlv

    • Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.

    • Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

    • Setze ein Plektrum in den Spalt ein.

    • Setze das Plektrum nicht tiefer als 5 mm ein, du könntest sonst Bauteile im Inneren beschädigen.

  6. J52uxDgX5JdefBrK
    J52uxDgX5JdefBrK
    CxDr4oJhj2oOCHPP
    nmnxq2dqk1AJf6KA

    • Schiebe das Plektrum an der linken Kante des Smartphones entlang zur linken unteren Ecke hin, um den Kleber der Rückabdeckung weiter aufzutrennen.

    • Schneide nicht um Einfassung der Kamera herum, der Kunststoff reißt leicht.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  7. lNtArsLZJBwK4Dpr

    • Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

  8. fwGZtZArqhxyYGdI
    fwGZtZArqhxyYGdI
    VnD5USQS2hhHVsjL
    4ogHxpLMbEB5WM5d

    • Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.

    • Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

    • Setze ein Plektrum in den Spalt ein.

    • Setze das Plektrum nicht tiefer als 3 mm ein, du könntest sonst das zweite Verbindungskabel beschädigen. Es verläuft parallel zur rechten Kante.

  9. ipA4RYIlhHZDOLnK
    ipA4RYIlhHZDOLnK
    IlXgeK2WTMURH13O
    RkM3IRKht5eDKiXk

    • Schiebe das Plektrum an der rechten Kante zum Auftrennen des Klebers hin und her.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  10. XqHUCB1T4RlY6H3H
    XqHUCB1T4RlY6H3H
    RJWYIyPhHnNvOiDD
    AyX4MNCgTWb2YI1O

    • Lasse das Plektrum auf der rechten Seite um die obere rechten Ecke herumrollen.

    • Setze das Plektrum nicht tiefer als 5 mm ein, damit keine Bauteile im Inneren beschädigt werden.

    • Wiederhole das Verfahren an den anderen Ecken, außer in der oberen linken Ecke, wo sich die Rückkamera befindet.

  11. waHFYqLJyXMZxTqZ
    waHFYqLJyXMZxTqZ
    YJsWWdGUaeVSRMP2
    qkTTKlDuKNOvnWWT

    • Verschiebe das Plektrum an der oberen Kante so nahe wie möglich an die Kameraeinfassung.

    • Wiederhole für das Plektrum an der linken Seite.

  12. dVF2ePIfdntWVqC5
    dVF2ePIfdntWVqC5
    NOGCo2PABOXYHEsJ
    4UgybM4vGEfqTyuA

    • Lege einen erwärmten iOpener zwei Minuten lang auf die Kameraeinfassung.

    • Warte, bis der Kleber weich wird und beachte folgende Hinweise:

    • Rechts von der Kamera gibt es eine weitere Klebestelle, die durchgetrennt werden muss.

    • Um den Blitz auf der Rückseite befindet sich eine Platte, in der das Plektrum stecken bleiben könnte:

    • Kippe das Plektrum nach unten, damit nichts kaputt geht.

  13. 5ILUDkyEXY5JvKec
    5ILUDkyEXY5JvKec
    OCt4NmSjWjXINZ4E
    pnRWaXgCuuPtFQ3h

    • Drehe die Rückseite gegen den Uhrzeigersinn, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entsteht.

    • Setze das Plektrum höchstens 5 mm weit ein, damit die Kamera nicht verkratzt wird.

    • Setze ein Plektrum in den Spalt ein.

    • Wenn dieses Verfahren nicht funktioniert, dann gehe zum nächsten Schritt, dort wird eine alternative Methoden gezeigt. Ansonsten kannst du den nächsten Schritt überspringen.

    The whole topic of the camera shell and adhesive is confusing. It's not immediately clear if the camera bezel is a separate piece. I suggest redoing this section a bit and combining it with the alternate method (which really isn't an alternate at all). The square of adhesive in the flash area needs to be called out in the same step as the camera shell/bezel. This topic is simpler than it appears in this manual. I expected all sorts of adhesive to be on the camera frame when I got the cover off, but that wasn't the case. Make sure to indicate the camera shell/bezel is integrated with the case.

    Don Riggs -

    Hi Don.

    Thank you for the feedback! I have consolidated some of the steps to make it simpler.

    Alex Diaz-Kokaisl -

  14. uHTSlM15CStwfi3u
    uHTSlM15CStwfi3u
    vwoHH5T1lycFaAEo
    as1dMAJhHvYvERhd

    • Schiebe ein Plektrum zum Auftrennen des Klebers zwischen der Kameraeinfassung und dem Rahmen entlang.

    • Die Kameraeinfassung ist mit ziemlich viel Kleber am Rahmen befestigt, du musst ihn wahrscheinlich mehrfach wieder erwärmen.

  15. FUlfcAd2hZFwWpYT
    FUlfcAd2hZFwWpYT
    mqdfpMiFs1bR1fal
    XddibPk2qkNWsuKe

    • Halte das Plektrum so, dass seine Spitze genau auf den Blitz zeigt.

    • Setze die Spitze ganz langsam ein, damit die Platte am Blitz nicht beschädigt wird.

    • Der Widerstand der Platte kann sich genau wie Kleber anfühlen. Kippe das Plektrum nach unten, so dass das Plektrum nicht in die Platte hineinkommt.

    • Trenne den Kleber rechts von der Kamera auf.

  16. DOKRRGuNQn5UTQDN
    DOKRRGuNQn5UTQDN
    OlUeiF1Z2HpuCrea

    • Entferne die Rückabdeckung.

    • Wenn deine Rückabdeckung immer noch am Rahmen festklebt, dann schiebe ein Plektrum an den Kanten des Smartphones entlang, bis die Rückabdeckung komplett frei ist.

    • Beim Wiederzusammenbau:

    • Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Telefon wieder ganz auszuschalten, bevor du weiterarbeitest.

    • Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die Stelle nochmals.

    • Wenn du für Samsung zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.

    • Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.

    Do NOT clean the inside of the back cover with alcohol. I was trying to wipe away some adhesive residue (not even necessary, just get the chunks out), and I got the alcohol on this delicate gasket that's around the clear plastic lens covers in back cover. I wish they had made these windows glass, because they are junk (another topic). The alcohol caused about 1/3 of the gasket to disintegrate immediately. This didn't make me happy, because I didn't want to wait for a new gasket (if they are even available). I improvised, but I hope no more of the gasket flakes off and gets on the camera lenses.

    Don Riggs -

  17. GQaY1KNEnkuAIUID

    • Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist.

    • Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren alten Platz zurück kommt.

  18. UXEgWpMEKVHnCxlj
    UXEgWpMEKVHnCxlj
    bVjCPmQROVtZ2Ga1

    • Ziehe die Halterung der Hauptplatine vorsichtig mit einer Pinzette hoch und löse ihre Rasten vom Rahmen ab.

    • Entferne die Halterung noch nicht ganz, sie ist immer noch an der Spule zum drahtlosen Laden befestigt.

  19. edof4wwKdY36hHow
    edof4wwKdY36hHow
    oqkuadwCE6yyULIl

    • Halte die Halterung der Hauptplatine mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit einem Spudger nach oben.

    • Achte darauf, dass du nur an der Kante des Steckers hebelst, damit der Anschluss und umliegenden Bauteile nicht beschädigt werden.

    • Um Druckstecker (Press-Fit-Verbinder), wie diesen hier, wieder anzuschließen, musst du ihn erst auf einenr Seite nach unten drücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

  20. Do3elGKPvNa2ETpk
    Do3elGKPvNa2ETpk
    JUwBRXaRPRQ5qXdt

    • Halte die Halterung der Hauptplatine weiterhin mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der Spule zum drahtlosen Laden mit einem Spudger nach oben.

  21. ZDlOBgBMQgSBW3Kn
    ZDlOBgBMQgSBW3Kn
    1gfUYUXLoojg3iWT
    pWDOlGRodVmS4WiG

    • Die Spule zum drahtlosen Laden ist leicht mit dem Smartphone verklebt.

    • Ziehe die Spule zum drahtlosen Laden vorsichtig mit den Fingern vom Smartphone ab.

    • Drehe beim Zusammenbau zuerst die Schrauben an der Halterung für die Hauptplatine ein, damit die Spule zum drahtlosen Laden korrekt ausgerichtet ist, drücke dann die restlichen Spule zum Kleben fest.

  22. Ejv5pWI31xvhvdCM

    • Entferne die drei 3,5 mm Kreuzschlitzschrauben, mit denen die 5G-Antennenhalterungen am Rahmen befestigt sind.

  23. NhdSp3gORDhKwwaD
    NhdSp3gORDhKwwaD
    GkDDKIC1a4pHHOyP

    • Heble den Druckstecker der 5G-Antenne mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

  24. 1kiECXcoSxRbdGHV
    1kiECXcoSxRbdGHV
    bmTN6AQBtuoTUNkV
    nh2yu2TqWPkkver3

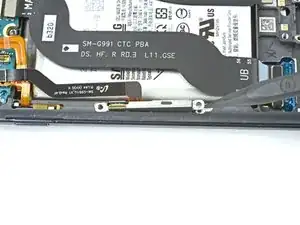

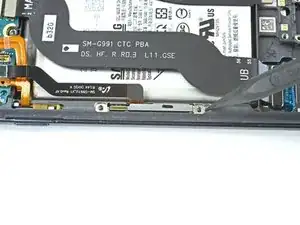

    • Heble mit der Spudgerspitze die Lasche an der unteren Schraube der linken 5G-Antennenhalterung hoch.

    • Entferne die linke 5G-Antenne mit einer Pinzette oder deinen Fingern.

  25. 4naFIjBDERWCXaWZ
    4naFIjBDERWCXaWZ
    nHMxIIKF3VTQBbtX

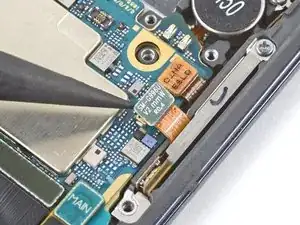

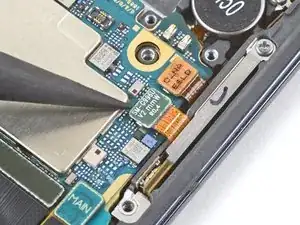

    • Heble den Druckstecker der 5G-Antenne mit dem Spudger hoch und trenne ihn ab.

  26. HfrANyGbZBfqfHAn
    HfrANyGbZBfqfHAn
    e6rDUVIJ3UFYEs2A
    jGNj1BJmLVMNNfnT

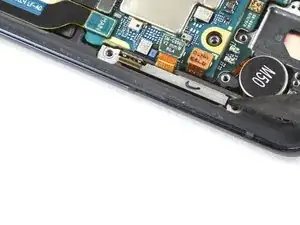

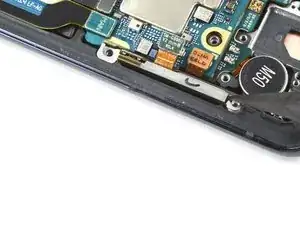

    • Heble mit der Spudgerspitze die Oberkante der rechten 5G-Antennenhalterung hoch.

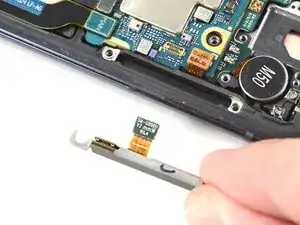

    • Entferne die rechte 5G-Antenne mit einer Pinzette oder deinen Fingern.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott fachgerecht.

Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder schau in unserem Forum nach Lösungen.
