Samsung Galaxy S21 Display-und Akkueinheit tauschen

Setze ein Auswurfwerkzeuge für SIM-Karten oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der Unterkante des Smartphones ein.

Drücke das Werkzeug fest hinein, bis der SIM-Karteneinschub herauskommt.

Entferne den SIM-Karteneinschub.

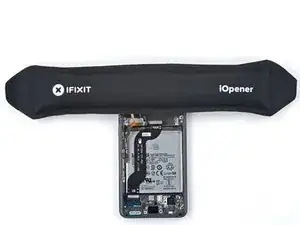

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

Befestige einen Saugheber so nahe wie möglich an der Unterkante in der Mitte der Rückseite des Smartphones.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt ein.

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der linken Kante des Smartphones entlang zur linken unteren Ecke hin, um den Kleber der Rückabdeckung weiter aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der rechten Kante zum Auftrennen des Klebers hin und her.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lasse das Plektrum auf der rechten Seite um die obere rechten Ecke herumrollen.

Verschiebe das Plektrum an der oberen Kante so nahe wie möglich an die Kameraeinfassung.

Wiederhole für das Plektrum an der linken Seite.

Lege einen erwärmten iOpener zwei Minuten lang auf die Kameraeinfassung.

Warte, bis der Kleber weich wird und beachte folgende Hinweise:

Rechts von der Kamera gibt es eine weitere Klebestelle, die durchgetrennt werden muss.

Kippe das Plektrum nach unten, damit nichts kaputt geht.

Drehe die Rückseite gegen den Uhrzeigersinn, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe ein Plektrum zum Auftrennen des Klebers zwischen der Kameraeinfassung und dem Rahmen entlang.

Halte das Plektrum so, dass seine Spitze genau auf den Blitz zeigt.

Setze die Spitze ganz langsam ein, damit die Platte am Blitz nicht beschädigt wird.

Trenne den Kleber rechts von der Kamera auf.

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Telefon wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die Stelle nochmals.

Wenn du für Samsung zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.

Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.

Entferne die fünf 4 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Hauptplatine am Rahmen befestigt ist.

Ziehe die Halterung der Hauptplatine behutsam mit einer Pinzette hoch und löse die Rasten vom Rahmen ab.

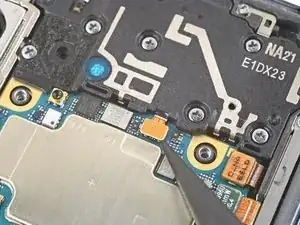

Drücke die Halterung für die Hauptplatine mit den Fingern oder einer Pinzette aus dem Weg und heble gleichzeitig den Akku-Druckstecker mit einem Spudger nach oben.

Drücke die Halterung für die Hauptplatine mit den Fingern oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der kabellosen Ladespule mit einem Spudger nach oben.

Entferne die sechs 4 mm langen Kreuzschlitzschrauben, mit denen der Lautsprecher am Rahmen befestigt ist.

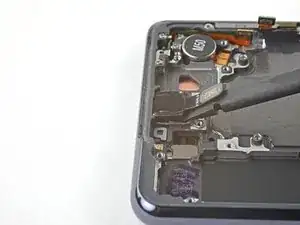

Setze einen Spudger mit der Spitze in die Aussparung in der oberen linken Ecke des Lautsprechers ein. Heble nach oben, bis sich die Rasten lösen, mit denen er befestigt ist.

Entferne die kabellose Ladespule.

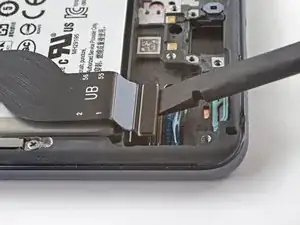

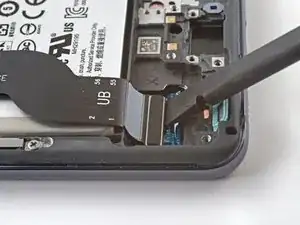

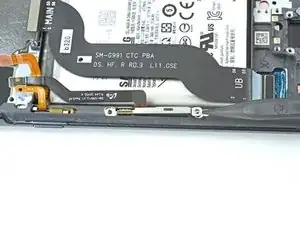

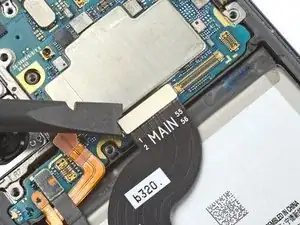

Heble den unteren Druckstecker am Hauptverbindungskabel mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Heble den unteren Druckstecker am Nebenverbindungskabel mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

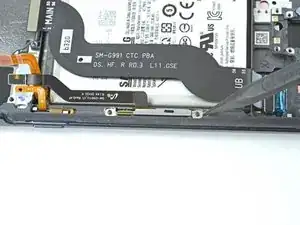

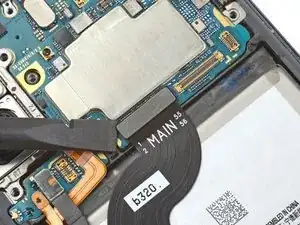

Heble den oberen Druckstecker am Nebenverbindungskabel mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Wiederhole für den Druckstecker am Hauptverbindungskabel.

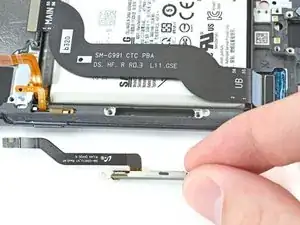

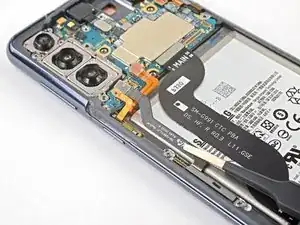

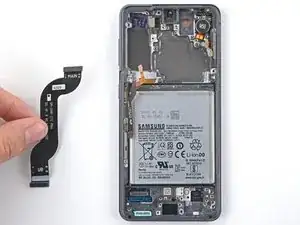

Entferne die beiden Kabel mit einer Pinzette oder deinen Fingern.

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Tocherplatine am Rahmen befestigt ist.

Heble die Tochterplatine mit der Spudgerspitze hoch.

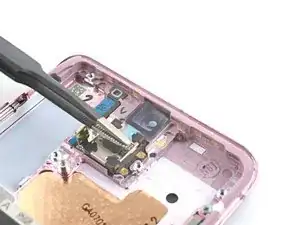

Ziehe die Tochterplatine mit den Fingern nach oben von der Unterkante des Smartphones weg und entferne sie.

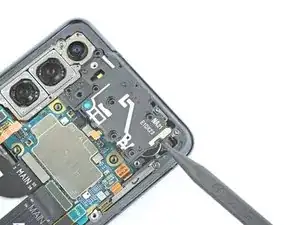

Heble den Druckstecker am Kabel zum Ohrhörer-Lautsprecher mit der Spudgerspitze hoch und trenne ihn ab.

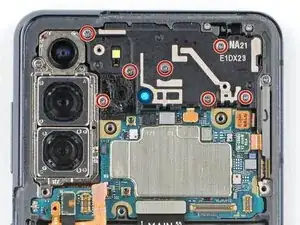

Entferne die sieben 4 mm langen Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher an der Hauptplatine befestigt ist.

Setze einen Spudger mit der Spitze in den Spalt zwischen der ganz rechts liegenden Kante des Ohrhörer-Lautsprechers und dem Smartphone ein.

Heble mit dem Spudger nach oben, bis sich der Ohrhörer-Lautsprecher ablöst.

Entferne den Ohrhörer-Lautsprecher mit einer Pinzette oder deinen Fingern.

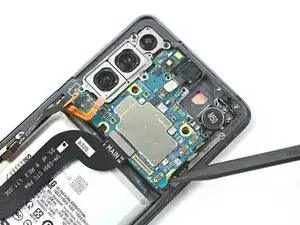

Heble den unteren Druckstecker am Displaykabel mit einem Spudger hoch und trenne ihn ab.

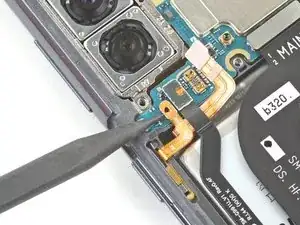

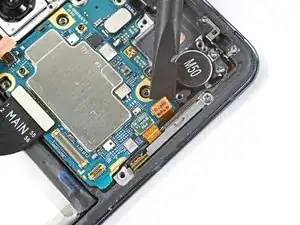

Heble mit einem Spudger den Druckstecker am Kabel zur linken 5G mmWave-Antenne mit dem Spudger hoch und trenne ihn ab.

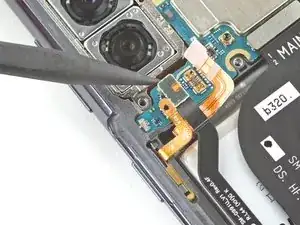

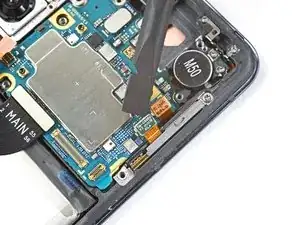

Wiederhole das gleiche für den Druckstecker am Kabel zur Einschalttaste.

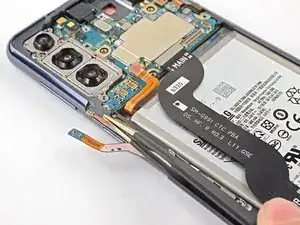

Biege das Kabel zur Einschalttaste mit dem Pinzette oder den Fingern vom Smartphone weg.

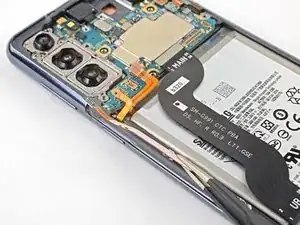

Wiederhole das gleiche für das 5G mmWave-Antennenkabel an der linken Seite.

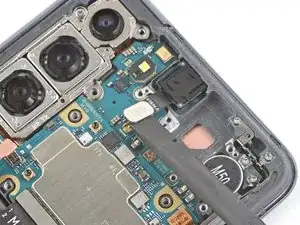

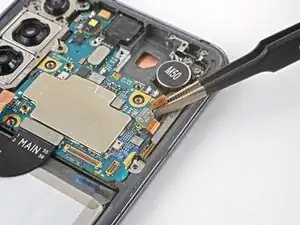

Heble den Druckstecker zur Frontkamera mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

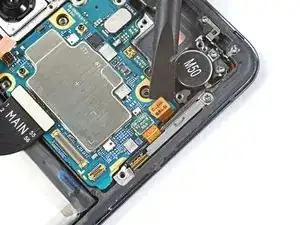

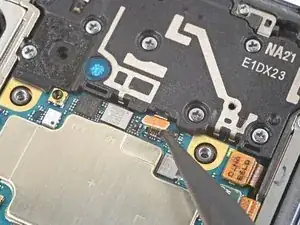

Heble den orangenen Druckstecker neben der 5G mmWave-Antenne mit dem Spudger hoch und trenne ihn ab.

Wiederhole das gleiche für den grünen Druckstecker der 5G mmWave-Antenne.

Biege die beiden Kabel an der rechten Kante mit einer Pinzette oder deinen Fingern von der Hauptplatine weg.

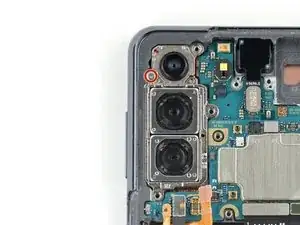

Entferne die einzelne 4 mm Kreuzschlitzschrauben, mit der die Hauptplatine/Kamerahalterung am Rahmen befestigt ist.

Wenn du Samsungs Self Repair Kit verwendest, ersetze die Schrauben durch neue aus dem mit #3427 bezeichneten Beutel.

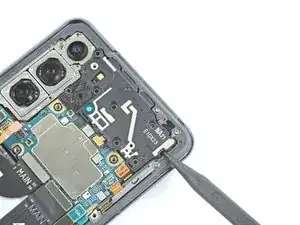

Setze einen Spudger zwischen der unteren rechten Kante der Hauptplatinen und dem Rahmen ein.

Heble mit dem Spudger nach oben, bis sich die Rasten lösen, mit denen die Hauptplatine befestigt ist.

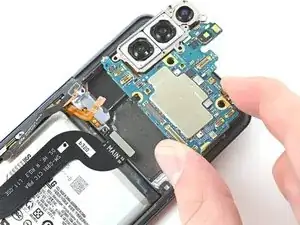

Entferne die Hauptplatine mit den Fingern.

Lege einen erwärmten iOpener neunzig Sekunden lang auf die Frontkamera.

Setze die Spudgerspitze in den Spalt zwischen Rahmen und Frontkamera ein.

Heble mit dem Spudger nach oben, bis sich die Frontkamera ablöst.

Entferne die Frontkamera mit einer Pinzette oder deinen Fingern.

Ziehe den Aufkleber für die Frontkamera von der Schutzfolie ab und bringe das klebrige Ende am Rahmen an.

Ziehe die Lasche mit einer Pinzette oder deinen Fingern ab, so dass die Klebefläche frei liegt.

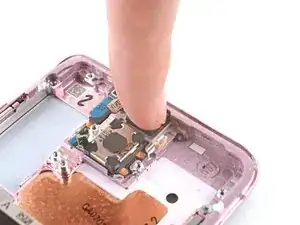

Setze die Frontkamera ein und drücke sie am Rahmen fest.

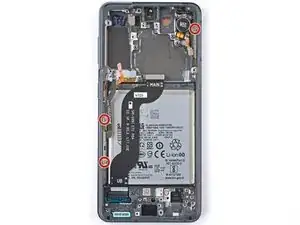

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die 5G-mmWave-Antennenhalterung am Rahmen befestigt ist.

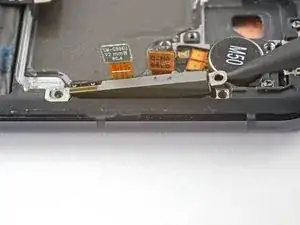

Heble mit der Spudgerspitze die untere Schraublasche der 5G mmWave-Antennenhalterung hoch.

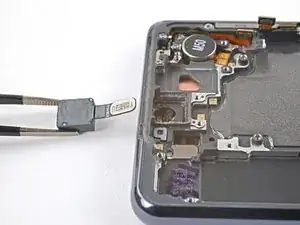

Entferne die 5G mmWave-Antenne mit einer Pinzette oder deinen Fingern.

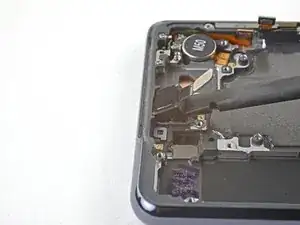

Heble mit der Spudgerspitze die Oberkante der linken 5G-mmWave-Antennenhalterung hoch.

Entferne die 5G mmWave Antenne mit einer Pinzette oder deinen Fingern.

Heble den Druckstecker des Displaykabels nahe an der Unterkante des Geräts mit einem Spudger hoch und trenne ihn ab.

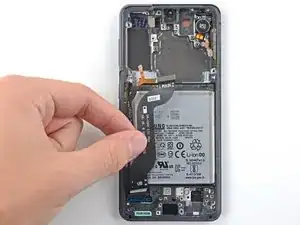

Entferne das Displaykabel mit einer Pinzette oder deinen Fingern.

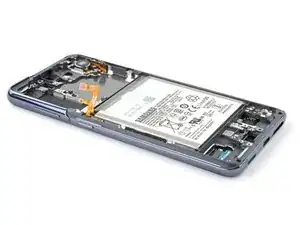

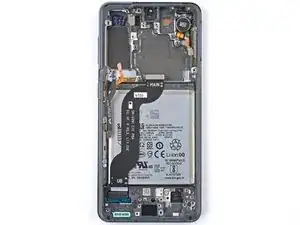

Die Display- und Akkueinheit verbleibt.
