Einleitung
Nutze diese Anleitung, um das Display deines Samsung Galaxy S21 Plus zu ersetzen.
Diese Anleitung wurde mit dem (internationalen) Modell SM-G996B/DS erstellt. Bei anderen Modellen sitzt ein zusätzliches Antennenkabel am Rand des Mittelrahmens.
Wenn der Rahmen deines Geräts verbogen ist, solltest du ihn ersetzen, damit das neue Display richtig sitzt und nicht gleich beschädigt wird.
Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko eines gefährlichen Feuers oder einer Explosion geringer.
Hinweis: Bei dieser Anleitung wird nur das Display ausgetauscht, aber nicht der Rahmen, die Hauptplatine und der Akku. Es kann aber sein, dass das Austauschdisplay in einem neuen Rahmen eingebaut ist und dadurch ganz andere Schritte nötig werden. Achte darauf, dass du das richtige Ersatzteil hast, bevor du mit der Reparatur beginnst.
Wenn du dein Gerät zusammenbaust, ohne es neu mit Kleber zu versiegeln, wird es zwar ganz normal funktionieren, aber höchstwahrscheinlich nicht mehr gegen Wasser geschützt sein.
Gehe sicher, dass du Ersatzklebestreifen für die Rückseite und das Display hast, bevor du mit der Reparatur beginnst.
-
-
Lege einen erwärmten iOpener mindestens drei Minuten lang auf die Rückabdeckung, um den Kleber darunter aufzuweichen.
-
-
-
Befestige einen Saugheber an der Rückseite des Smartphones, so nah an der Unterkante wie möglich.
-
Hebe die Rückabdeckung mit dem Saugheber hoch, um einen schmalen Spalt zwischen der Rückabdeckung und dem Rahmen zu erzeugen.
-
Setze ein Plektrum in den eben entstandenen Spalt ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum in die Unterkante des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
-
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die untere rechte Ecke ein.
-
Schiebe das Plektrum an der rechten Kante entlang und trenne den Kleber auf.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann
-
-
-
Setze ein viertes Plektrum unter die obere rechte Ecke des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum unter die untere linke Ecke des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Seitenkante der Rückabdeckung entlang.
-
-
-
Entferne die Rückabdeckung.
-
Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
-
Beseitige alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.
-
Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.
-
Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.
-
-
-
Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC Antenne & Spule für drahtloses Laden.
-
Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.
-
-
-
Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.
-
Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.
-
-
-
Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.
-
-
-
Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.
-
-
-
Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Einheit befestigt ist.
-
-
-
Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.
-
-
-
Löse den Stecker des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.
-
-
-

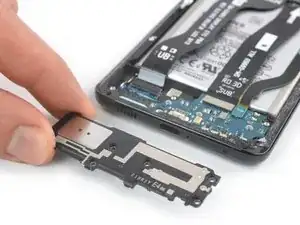

Entferne die sechs 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt wird.
-
-
-

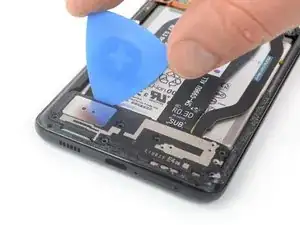

Setze ein Plektrum in den Spalt zwischen der Oberkante der Lautsprechereinheit und dem Mittelrahmen.
-

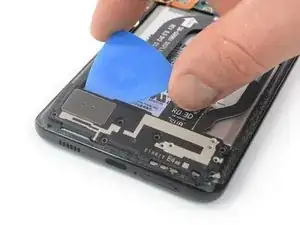

Heble die Lautsprechereinheit nach oben, indem du das Plektrum nach unten drückst.
-
-
-

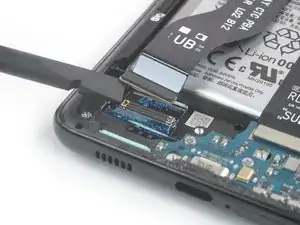

Löse den oberen Stecker des Displaykabels mit einem Spudger, indem du ihn gerade nach oben hebelst.
-
-
-
Trenne das Displaykabel vom unteren Anschluss, indem du das Kabel mit einem Spudger gerade nach oben abhebelst.
-

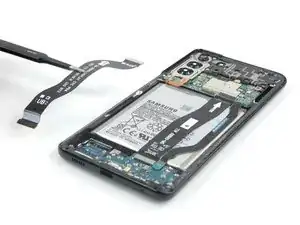

Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.
-
-
-
Lege einen erwärmten iOpener auf das Display, um den Kleber darunter aufzuweichen. Lasse den iOpener mindestens 5 Minuten liegen.
-
-
-
Wenn sich das Display warmanfühlt, setze einen Saugheber so nah an die linke Kante wie möglich.
-
Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen Display und dem Rahmen entsteht.
-
Setze ein Plektrum in den Spalt zwischen Mittelrahmen und Display.
-
Schiebe das Plektrum in die obere linke Ecke, um den Kleber aufzutrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum in die obere linke Ecke und schiebe es an der linken Seite entlang zur unteren linken Ecke, um den Kleber aufzutrennen.
-
Lasse das Plektrum stecken, damit der Kleber sich nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die linke obere Ecke ein.
-
Schiebe das Plektrum an der oberen Kante entlang, um den Kleber aufzuschneiden.
-
Lasse das Plektrum stecken, damit der Kleber sich nicht wieder verbinden kann.
-
-
-
Setze ein viertes Plektrum unter die obere rechte Ecke des Displays.
-
Schiebe das Plektrum an der rechte Kante nach unten, um den Kleber durchzuschneiden.
-
Lasse das Plektrum stecken, damit der Kleber sich nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum in die untere rechte Ecke des Displays.
-
Schiebe das Plektrum die Unterkante entlang, um den restlichen Kleber zu zerschneiden.
-
-
-
Setze an einer der langen Kanten eine Plastikkarte zwischen Display und Mittelrahmen ein.
-
Zerschneide den Kleber unter dem Display mit der Plastikkarte.
-
Falls möglich, schalte dein Gerät ein und teste es, bevor du neuen Kleber anbringst und es versiegelst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Wenn deine Reparatur fertig ist, dann benutze diese Anleitung um das Gerät ausgiebig zu testen. .
Der neue Bildschirm wird am Besten mit vorgestanztem doppelseitigen Klebestreifen befestigt. Klebe die Streifen auf die Rückseite des Displays und führe dann das Displaykabel durch den Rahmen. Richte das Display aus und drücke es fest.
Bitte entsorge deinen Elektroschrott fachgerecht.
Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder schau in unserem Forum nach Lösungen.
