Samsung Galaxy S21 Plus Display- und Akkueinheit tauschen

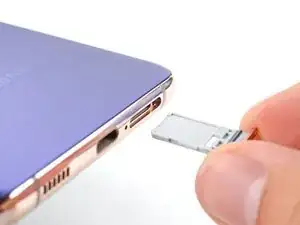

Setze ein SIM-Karten-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub, der sich an der Oberkante des Smartphones befindet.

Drücke das Werkzeug fest in das Loch, um den Einschub herauszuholen.

Entferne den SIM-Karteneinschub

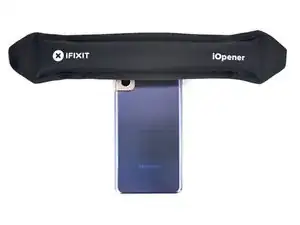

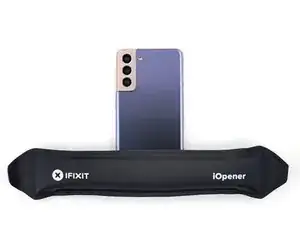

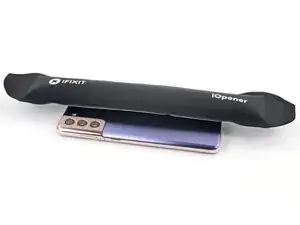

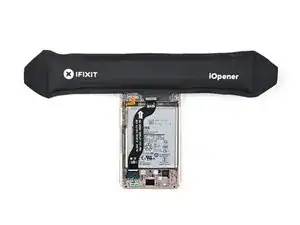

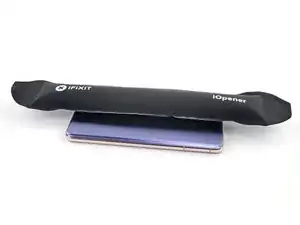

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

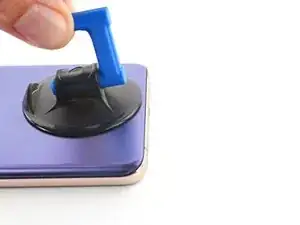

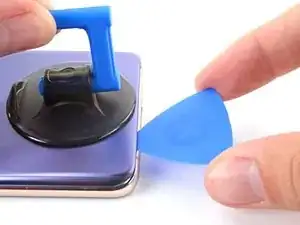

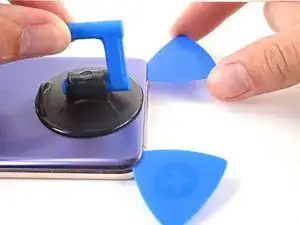

Setze einen Saugheber so nahe wie möglich an die Unterkante der Rückabdeckung.

Hebe die Rückabdeckung mit dem Saugheber an, bis ein schmaler Spalt zwischen ihr und dem Rahmen entstanden ist.

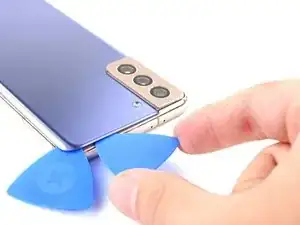

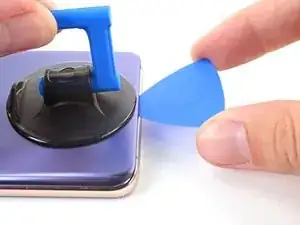

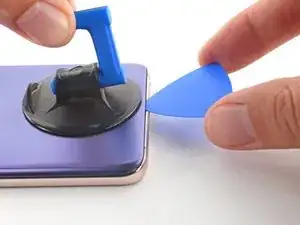

Setze ein Plektrum in den eben erzeugten Spalt ein.

Schiebe das Plektrum zur unteren linken Ecke hin, um den Kleber aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

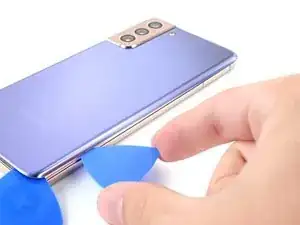

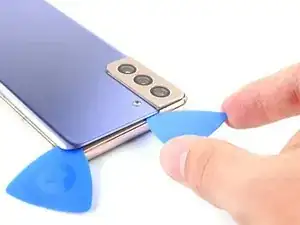

Setze ein zweites Plektrum in die Unterkante deines Smartphones.

Schiebe das Plektrum in die untere rechte Ecke, um den Kleber aufzutrennen.

Lasse die Plektren dort stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Seitenkante der Rückabdeckung.

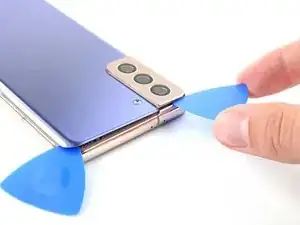

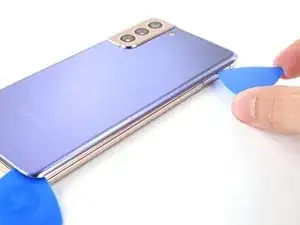

Setze ein neues Plektrum in die untere rechte Ecke deines Smartphones.

Schiebe das Plektrum die rechte Kante entlang, um den Kleber aufzutrennen.

Lass das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückabdeckung.

Setze ein viertes Plektrum in die obere rechte Ecke des Smartphones.

Schiebe das Plektrum an der Oberkante entlang, um den Kleber aufzutrennen.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Seitenkante der Rückabdeckung.

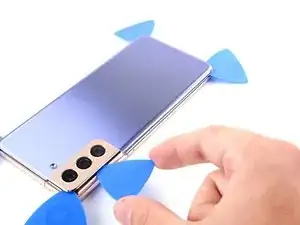

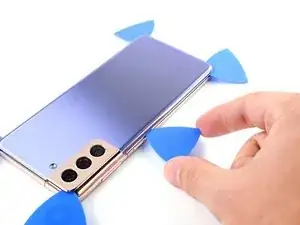

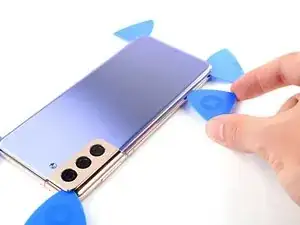

Setze ein fünftes Plektrum in die untere linke Ecke.

Schiebe das Plektrum an der linken Kante der Rückseite entlang, um den verbleibenden Kleber aufzutrennen.

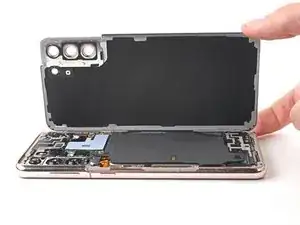

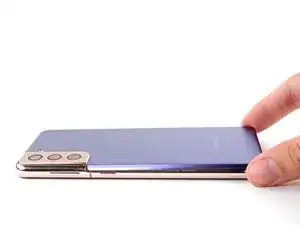

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Benutze etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig), um alle Reste wegzuwischen.

Wenn du für Samsung zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.

Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.

Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC-Antenne & Spule für drahtloses Laden.

Schiebe das Plektrum vorsichtig an der unteren linken Kante der Baugruppe entlang, um sie vom Akku zu trennen.

Heble den Stecker der Drahtlos-Ladespule mit einem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Heble den Stecker der NFC-Antenne mit einem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

Entferne die sechs 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.

Setze einen Spudger mit der Spitze zwischen die obere linken Kerbe des Lautsprechers und dem Rahmen ein.

Heble hoch, um den Lautsprecher aus den Kunststoffklammern zu lösen.

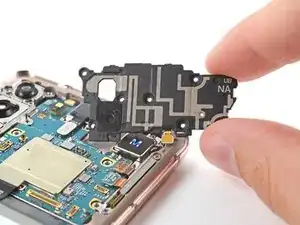

Entferne behutsam die Baugruppe aus NFC-Antenne und Drahtlos-Ladespule mit einer Pinzette oder deinen Fingern.

Heble den Druckstecker des Akkus hoch und trenne ihn ab.

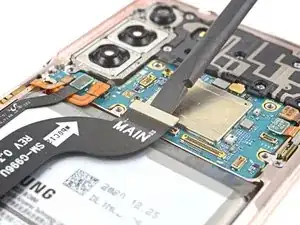

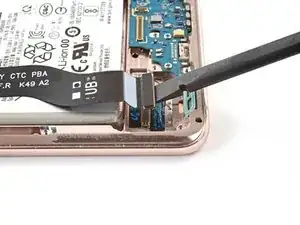

Heble die Druckstecker der beiden Verbindungskabel mit einem Spudger aus ihren Anschlüssen auf der Hauptplatine hoch und trenne sie ab.

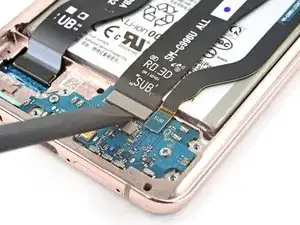

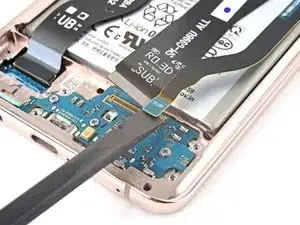

Heble die Druckstecker der beiden Verbindungskabels mit einem Spudger aus ihren Anschlüssen auf der Tochterplatine hoch und trenne sie ab.

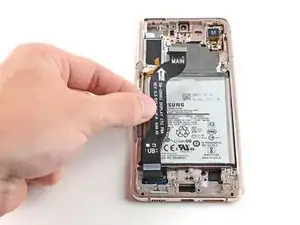

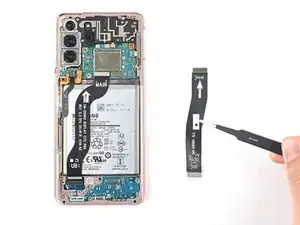

Entfernung die Verbindungskabel mit einer Pinzette oder deinen Fingern.

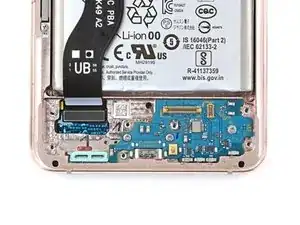

Entferne die drei 3,4 mm langen Kreuzschlitzschrauben, mit denen die Ladeplatine befestigt ist.

Wenn du Samsungs Self Repair Kit beim Zusammenbau verwendest, dann ersetze die Schrauben durch neue aus dem Beutel mit der Nummer #3428.

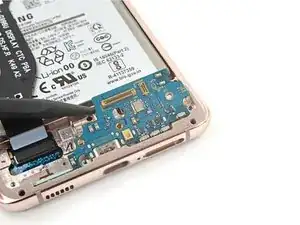

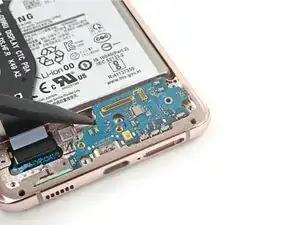

Setze einen Spudger mit der Spitze unter die linke Kante der Tochterplatine und heble nach oben, bis sie aus ihrer Vertiefung herauskommt.

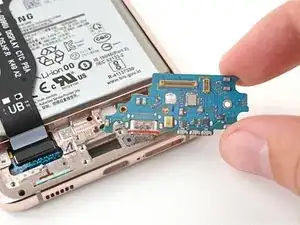

Ziehe die Ladeplatine mit einer Pinzette oder deinen Fingern nach oben von der Unterkante des Geräts weg und entferne sie.

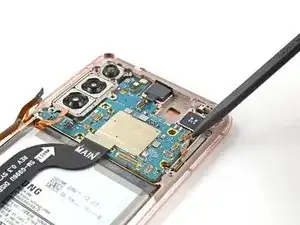

Heble den Druckstecker des Displaykabels mit einem Spudger hoch und trenne ihn ab.

Heble den Druckstecker des Ohrhörer-Lautsprechers mit der Spudgerspitze hoch und trenne ihn ab.

Entferne die sieben 3,9 mm langen Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist.

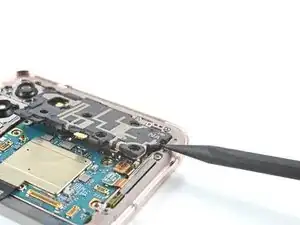

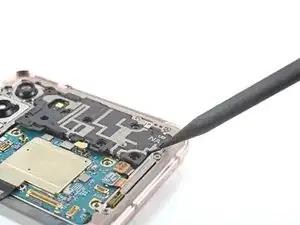

Setze einen Spudger zwischen den Ohrhörer-Lautsprecher und den Rahmen ein.

Heble den Ohrhörer-Lautsprecher nach oben, bis er sich aus seinen Kunststoffclips löst.

Entferne den Ohrhörer-Lautsprecher.

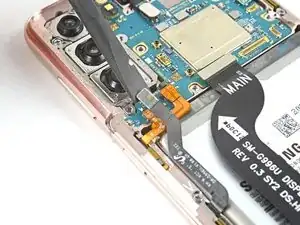

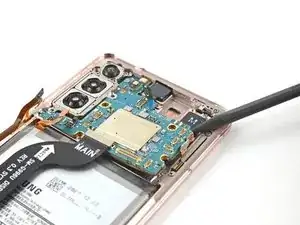

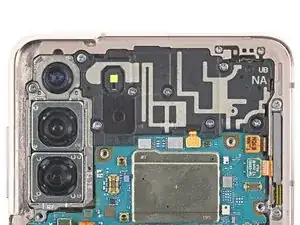

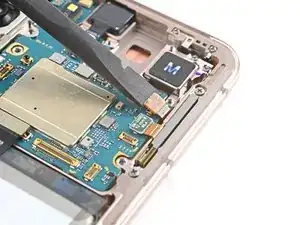

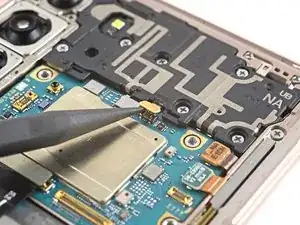

Heble den Druckstecker der 5G mmWave-Antenne mit dem Spudger hoch und trenne ihn ab.

Wiederhole das Gleiche beim Druckstecker am Kabel der Einschalttaste direkt daneben.

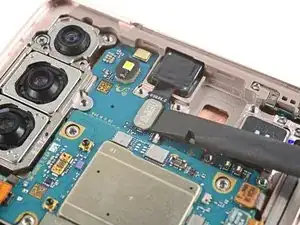

Heble den Druckstecker der Frontkamera mit einem Spudger hoch und trenne ihn ab.

Heble den orangenen Druckstecker mit einem Spudger hoch und trenne ihn ab.

Wiederhole das Gleiche beim Druckstecker der rechten 5G mmWave-Antenne direkt daneben.

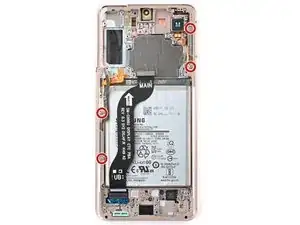

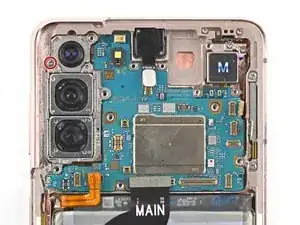

Entferne die einzelne 3,9 mm lange Kreuzschlitzschraube, mit der die Hauptplatine befestigt ist.

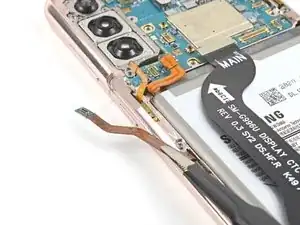

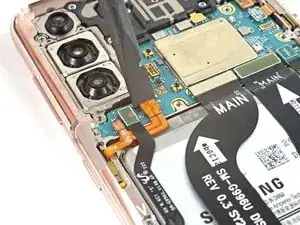

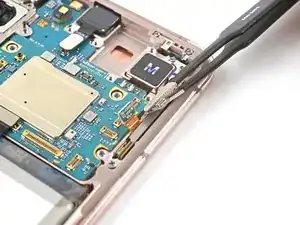

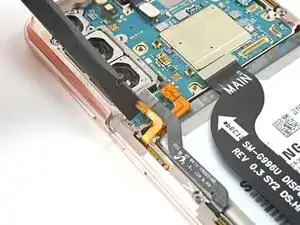

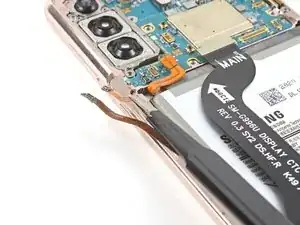

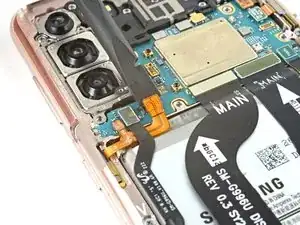

Biege das Kabel der linken 5G mmWave-Antenne vorsichtig mit einer Pinzette oder deinen Fingern vom Rahmen weg.

Wiederhole diesen Vorgang für das Kabel zur Einschalttaste.

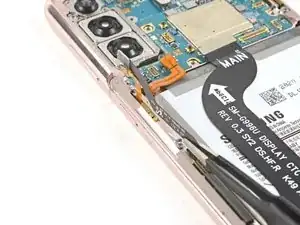

Biege die beiden Stecker vorsichtig mit einer Pinzette oder deinen Fingern von der rechten Kante der Hauptplatine weg.

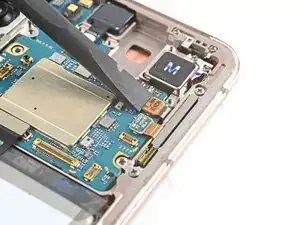

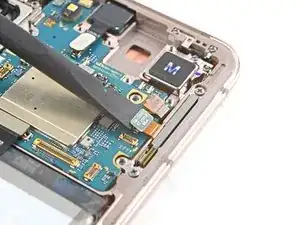

Setze einen Spudger mit der Spitze zwischen die Hauptplatine und den Rahmen ein.

Heble nach oben, bis die Hauptplatine aus ihrer Vertiefung im Rahmen herauskommt.

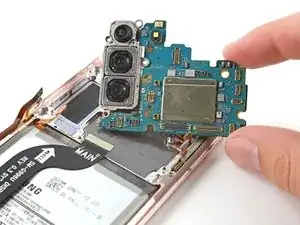

Entferne die Hauptplatine.

Lege einen erwärmten iOpener neunzig Sekunden lang auf die Frontkamera.

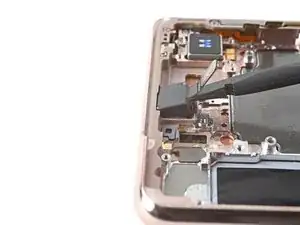

Setze einen Spudger in den Spalt zwischen der Frontkamera und dem Rahmen ein.

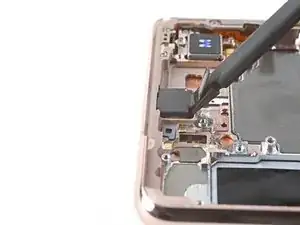

Heble nach oben, bis sich die Frontkamera vom Rahmen löst.

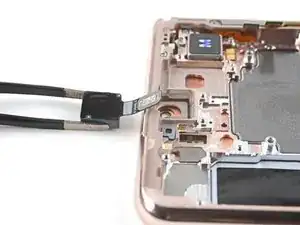

Entferne die Frontkamera mit einer Pinzette oder deinen Fingern.

Ziehe den Aufkleber für die Frontkamera von der Schutzfolie ab und bringe das klebrige Ende am Rahmen an.

Ziehe die Lasche mit einer Pinzette oder deinen Fingern ab, so dass die obere Klebeschicht frei liegt.

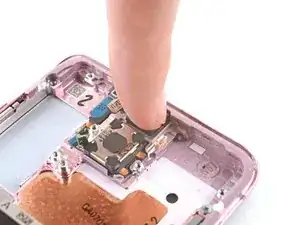

Setze die Frontkamera ein und drücke sie am Rahmen fest.

Entferne die vier 3,4 mm langen Kreuzschlitzschrauben, mit denen die 5G-mmWave-Antennen befestigt sind.

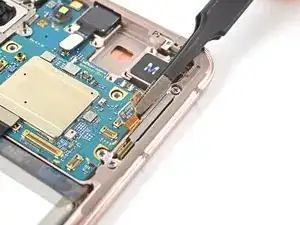

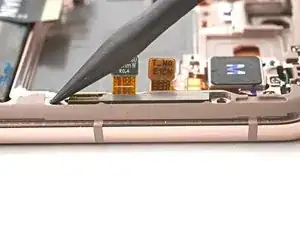

Heble mit der Spudgerspitze die untere Schraublasche der 5G mmWave-Antennenhalterung hoch.

Entferne die rechte 5G mmWave-Antenne mit einer Pinzette oder deinen Fingern.

Heble mit der Spudgerspitze die Oberkante der linken 5G mmWave-Antennenhalterung hoch.

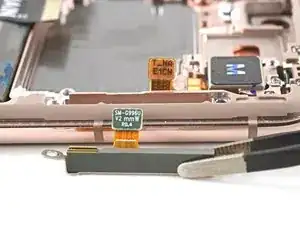

Entferne die linke 5G mmWave-Antenne mit einer Pinzette oder deinen Fingern.

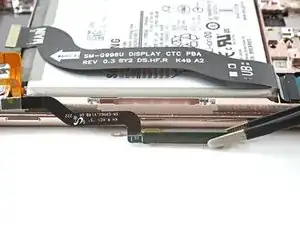

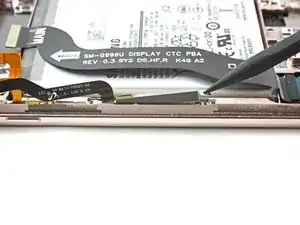

Heble den Druckstecker des Displaykabels nahe an der Unterkante des Geräts hoch und trenne ihn ab.

Entferne das Displaykabel mit den Fingern oder einer Pinzette.

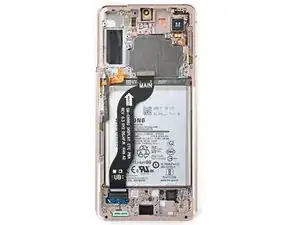

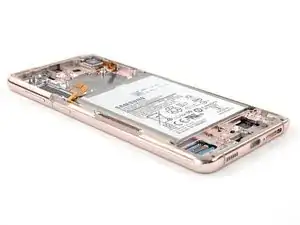

Die Display-und Akkueinheit verbleibt.
