Einleitung
Nutze diese Anleitung, um die Frontkamera in deinem Samsung Galaxy S21 Plus zu ersetzen.
Diese Anleitung wurde mit dem (internationalen) Modell SM-G996B/DS erstellt. Bei anderen Modellen sitzt ein zusätzliches Antennenkabel am Rand des Mittelrahmens.
Wenn du die Klebestreifen deines Geräts beim Zusammenbau nicht austauschst, wird es zwar ganz normal funktionieren, aber höchstwahrscheinlich nicht mehr so gut gegen Wasser geschützt sein.
Um bestimmte Bauteile beim Zusammenbau wieder zu befestigen, benötigst du neue Klebestreifen.
-
-
Lege einen erwärmten iOpener mindestens drei Minuten lang auf die Rückabdeckung, um den Kleber darunter aufzuweichen.
-
-
-
Befestige einen Saugheber an der Rückseite des Smartphones, so nah an der Unterkante wie möglich.
-
Hebe die Rückabdeckung mit dem Saugheber hoch, um einen schmalen Spalt zwischen der Rückabdeckung und dem Rahmen zu erzeugen.
-
Setze ein Plektrum in den eben entstandenen Spalt ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum in die Unterkante des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
-
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die untere rechte Ecke ein.
-
Schiebe das Plektrum an der rechten Kante entlang und trenne den Kleber auf.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann
-
-
-
Setze ein viertes Plektrum unter die obere rechte Ecke des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum unter die untere linke Ecke des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Seitenkante der Rückabdeckung entlang.
-
-
-
Entferne die Rückabdeckung.
-
Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
-
Beseitige alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.
-
Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.
-
Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.
-
-
-
Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC Antenne & Spule für drahtloses Laden.
-
Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.
-
-
-
Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.
-
Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.
-
-
-
Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.
-
-
-
Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.
-
-
-
Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Einheit befestigt ist.
-
-
-
Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.
-
-
-
Löse den Stecker des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.
-
-
-
Entferne die sieben 3,9 mm langen Kreuzschlitzschrauben, mit denen die Ohrhörer-Lautsprechereinheit befestigt ist.
-
-
-
Heble den Stecker des Ohrhörer-Lautsprechers mit dem Spudger nach oben und trenne ihn von seinem Anschluss ab.
-
-
-
Setze einen Spudger unter die untere linke Kante der Ohrhörer-Lautsprechereinheit ein.
-
Heble die Ohrhörer-Lautsprechereinheit mit dem Spudger hoch.
-
-
-

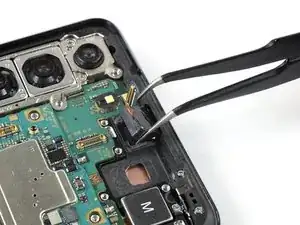

Heble den Stecker am Kabel zur Frontkamera gerade aus seinem Anschluss nach oben und trenne ihn ab.
-
-
-

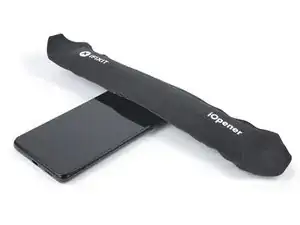

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die Stelle am Display, wo sich die Frontkamera befindet, um den Kleber darunter aufzuweichen.
-
-
-

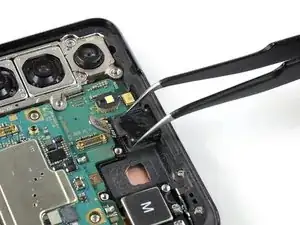

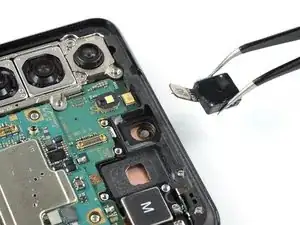

Hebe die Frontkamera mit einer Pinzette nach oben aus ihrer Vertiefung heraus und entferne sie.
-
Falls möglich, schalte dein Gerät ein und teste es, bevor du neuen Kleber anbringst und es versiegelst.
Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Teste nach der Reparatur alle Funktionen deines Geräts mit Hilfe dieser Anleitung.
Bitte entsorge deinen Elektroschrott fachgerecht.
Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder guck in unserem Forum nach Lösungen.
Ein Kommentar
A word of warning for anyone trying this--BE CAREFUL!!
The adhesive on the front camera module feels stronger cuz its a small piece altogether. Be patient and try to heat the place like the tutorial suggests, and CAREFULLY use tweezers (or another fine tool) to pry it out. Be specifically careful for the sides of it (I broke mine by being too rough).
Have a good day!
