Einleitung

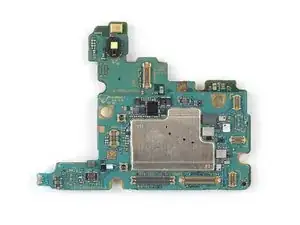

Nutze diese Anleitung, um die Hauptplatine in deinem Samsung Galaxy S21 Plus zu ersetzen.
Diese Anleitung wurde mit dem (internationalen) Modell SM-G996B/DS erstellt. Bei anderen Modellen sitzt ein zusätzliches Antennenkabel am Rand des Mittelrahmens.
Wenn du die Klebestreifen deines Geräts beim Zusammenbau nicht austauschst, wird es zwar ganz normal funktionieren, aber höchstwahrscheinlich nicht mehr so gut gegen Feuchtigkeit geschützt sein.
Um bestimmte Bauteile beim Zusammenbau wieder zu befestigen, benötigst du neue Klebestreifen.
-
-
Lege einen erwärmten iOpener mindestens drei Minuten lang auf die Rückabdeckung, um den Kleber darunter aufzuweichen.
-
-
-
Befestige einen Saugheber an der Rückseite des Smartphones, so nah an der Unterkante wie möglich.
-
Hebe die Rückabdeckung mit dem Saugheber hoch, um einen schmalen Spalt zwischen der Rückabdeckung und dem Rahmen zu erzeugen.
-
Setze ein Plektrum in den eben entstandenen Spalt ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum in die Unterkante des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
-
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die untere rechte Ecke ein.
-
Schiebe das Plektrum an der rechten Kante entlang und trenne den Kleber auf.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann
-
-
-
Setze ein viertes Plektrum unter die obere rechte Ecke des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum unter die untere linke Ecke des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Seitenkante der Rückabdeckung entlang.
-
-
-
Entferne die Rückabdeckung.
-
Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
-
Beseitige alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.
-
Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.
-
Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.
-
-
-
Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC Antenne & Spule für drahtloses Laden.
-
Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.
-
-
-
Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.
-
Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.
-
-
-
Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.
-
-
-
Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.
-
-
-
Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Einheit befestigt ist.
-
-
-
Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.
-
-
-
Löse den Stecker des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.
-
-
-
Löse den oberen Stecker des Displaykabels mit einem Spudger, indem du ihn gerade nach oben hebelst.
-
-
-
Löse die Stecker des Hauptkabels und des Verbindungskabels vom Motherboard mit einem Spudger, indem du sie gerade nach oben hebelst.
-
-
-
Entferne die sieben 3,9 mm langen Kreuzschlitzschrauben, mit denen die Ohrhörer-Lautsprechereinheit befestigt ist.
-
-
-
Heble den Stecker des Ohrhörer-Lautsprechers mit dem Spudger nach oben und trenne ihn von seinem Anschluss ab.
-
-
-
Setze einen Spudger unter die untere linke Kante der Ohrhörer-Lautsprechereinheit ein.
-
Heble die Ohrhörer-Lautsprechereinheit mit dem Spudger hoch.
-
-
-
Heble den Stecker am Kabel zur Frontkamera gerade aus seinem Anschluss nach oben und trenne ihn ab.
-
-
-
Heble den Stecker am Flachbandkabel zur Einschalttaste nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
Biege das Flachbandkabel behutsam mit dem Spudger zur Seite, damit es beim Ausbau der Hauptplatine nicht beschädigt wird.
-
-
-
Heble den Stecker am Flachbandkabel zur Antenne nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
Biege das Flachbandkabel behutsam mit dem Spudger zur Seite, damit es beim Ausbau der Hauptplatine nicht beschädigt wird.
-
-
-
Setze einen Spudger unter die Oberkante der Hauptplatinen-Baugruppe nahe beim Vibrationsmotor ein.
-
Heble die Hauptplatinen-Baugruppe mit dem Spudger hoch.
-
-
-
Heble den Stecker am Flachbandkabel der Ultraweitwinkelkamera gerade nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
Heble den Stecker am Flachbandkabel der Weitwinkel- und Teleobjektiveinheit gerade nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-
Löse die Kameraeinheit vorsichtig mit den Fingern oder einer Pinzette von der Hauptplatine ab.
-
Falls möglich, schalte dein Gerät ein und teste es, bevor du neuen Kleber anbringst und es versiegelst.
Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Teste nach der Reparatur alle Funktionen deines Geräts mit Hilfe dieser Anleitung.
Bitte entsorge deinen Elektroschrott sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
