Einleitung
Nutze diese Anleitung, um eine kaputte NFC-Antenne den Lautsprecher und die Spule für drahtloses Laden in deinem Samsung Galaxy S21 Plus zu ersetzen.
Diese Anleitung wurde mit dem (internationalen) Modell SM-G998B/DS erstellt. Bei anderen Modellen sitzt ein zusätzliches Antennenkabel am Rand des Mittelrahmens.
Wenn du dein Gerät beim Zusammenbau nicht wieder zusammenklebst, wird es zwar ganz normal funktionieren, aber höchstwahrscheinlich nicht mehr so gut gegen Wasser geschützt sein.
Um das Gerät wieder zusammenzubauen, musst du die Klebestreifen ersetzen.
-
-
Befestige einen Saugheber auf der Rückseite des Smartphones, und zwar so nah an der Unterkante wie möglich.
-
Hebe die Rückabdeckung mit dem Saugheber an, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
-
Setze ein Plektrum in den Spalt, den du gerade erzeugt hast.
-
Schiebe das Plektrum in die untere linke Ecke, um den Kleber aufzutrennen.
-
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein zweites Plektrum in die Unterkante deines Smartphones.
-
Schiebe das Plektrum in die untere rechte Ecke, um den Kleber aufzutrennen.
-
Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein neues Plektrum in die untere rechte Ecke deines Smartphones.
-
Schiebe das Plektrum die rechte Kante entlang, um den Kleber aufzutrennen.
-
Lass das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze noch ein Plektrum in den in die obere rechte Ecke des Smartphones.
-
Schiebe das Plektrum an der Oberkante entlang, um den Kleber aufzutrennen.
-
Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein fünftes Plektrum in die untere linke Ecke.
-
Schiebe das Plektrum an der linken Kante der Rückabdeckung entlang, um den verbliebenen Kleber aufzutrennen.
-
-
-
Entferne die Rückabdeckung.
-
Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
-

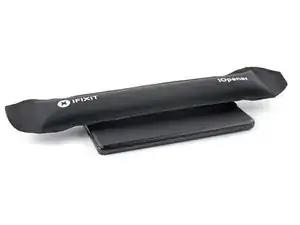

Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die betreffende Stelle.
-
Wenn du für Samsung zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.
-
Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.
-
-
-

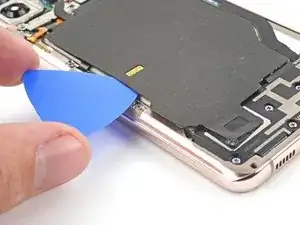

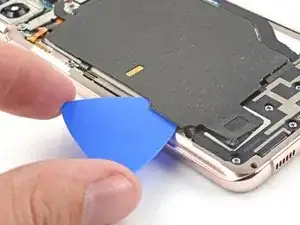

Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC-Antenne & Spule für drahtloses Laden.
-

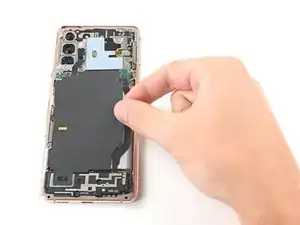

Schiebe das Plektrum vorsichtig an der unteren linken Kante der Baugruppe entlang, um sie vom Akku zu trennen.
-
-
-

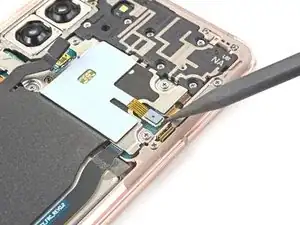

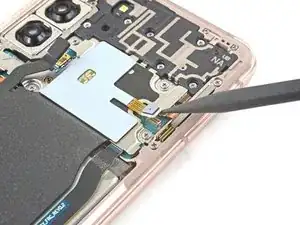

Heble den Stecker der Drahtlos-Ladespule mit einem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-

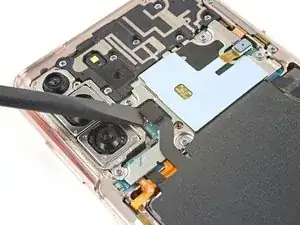

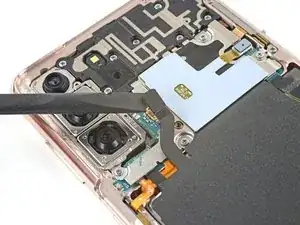

Heble den Stecker der NFC-Antenne mit einem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-

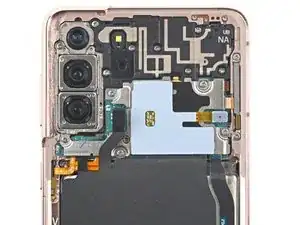

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.
-
-
-

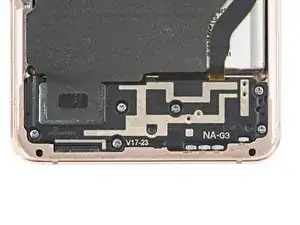

Entferne die sechs 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.
-
-
-

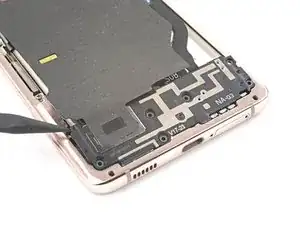

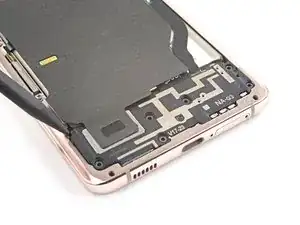

Setze einen Spudger mit der Spitze zwischen die obere linken Kerbe des Lautsprechers und dem Rahmen ein.
-
Heble hoch, um den Lautsprecher aus den Kunststoffklammern zu lösen.
-
-
-

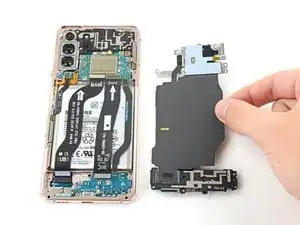

Entferne behutsam die Baugruppe aus NFC-Antenne und Drahtlos-Ladespule mit einer Pinzette oder deinen Fingern.
-
Falls möglich, schalte dein Gerät ein und teste es, bevor du neuen Kleber anbringst und es versiegelst.
Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott sachgerecht.
Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder schau in unserem Forum nach Lösungen.
