Samsung Galaxy S21 Ultra Ladeplatine tauschen

Erwärme einen iOpener und lege ihn mindestens drei Minuten lang zum Aufweichen des Klebers auf die Rückabdeckung.

Setze einen Saugheber an die Unterkante der Rückseite des Smartphones, und zwar so nahe an die Unterkante wie möglich

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein zweites Plektrum an der Unterkante des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum in die rechte untere Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Kante entlang nach oben.

Lasse das Plektrum in der rechten oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum unter die rechte obere Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein fünftes Plektrum in die obere linke Ecke des Smartphones ein.

Schiebe das Plektrum an der linken Seitenkante entlang nach unten, um auch den restlichen Kleber aufzuschneiden.

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit um das Smartphone einzuschalten und alle Funktionen zu testen. Schalte das Telefon wieder ganz aus, bevor du weiterarbeitest.

Entferne Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern.

Wische Klebstoffreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.

Wenn du vorgestanzte Klebestreifen für Samsung verwendest, dann benutze diese Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC-Antenne & Spule für drahtloses Laden.

Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.

Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.

Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.

Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.

Löse den Anschluss des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.

Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt wird.

Setze einen Spudger in den Spalt zwischen der Oberkante der Lautsprechereinheit und dem Mittelrahmen.

Heble die Lautsprechereinheit nach oben, indem du den Spudger nach unten drückst.

Entferne die Lautsprechereinheit.

Löse den Stecker des Displaykabels mit einem Spudger, indem du ihn gerade aus seinem Anschluss nach oben hebelst.

Löse die oberen Stecker des Hauptkabels und des Verbindungskabels aus ihren Anschlüssen auf dem Motherboard mit einem Spudger, indem du sie gerade nach oben hebelst.

Löse den unteren Stecker des Verbindungskabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.

Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

Löse den unteren Stecker des Hauptkabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.

Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

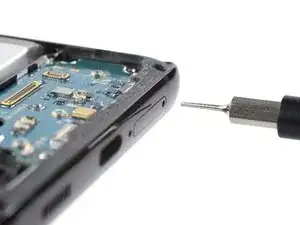

Setze ein Auswurfwerkzeug oder -Bit für SIM-Karten oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der Unterkante des Smartphones ein.

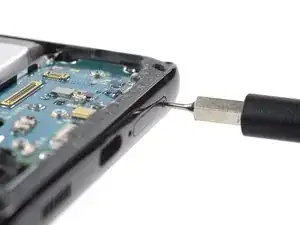

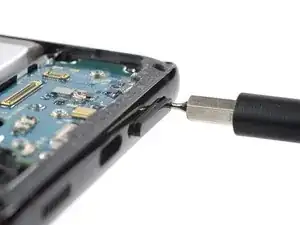

Drücke das Werkzeug fest hinein, bis der Einschub herauskommt.

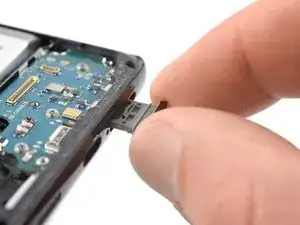

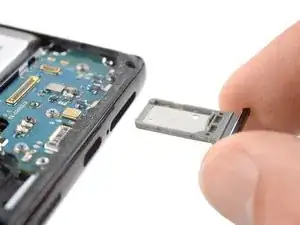

Entferne den SIM-Karteneinschub.

Entferne die drei 3,4 mm langen Kreuzschlitzschrauben, mit denen die Ladeplatine befestigt ist.

Setze einen Spudger mit der Spitze unter die linke Kante der Ladeplatine nahe beim Stecker des Haupt-Flachbandkabels ein.

Heble die Ladeplatine mit dem Spudger hoch.

Entferne die Ladeplatine mit einer stumpfen Pinzette oder deinen Fingern. Hebe sie zuerst an der Oberkante hoch und hole dann vorsichtig den USB-C-Anschluss aus seiner Vertiefung heraus.
