Samsung Galaxy S21 Ultra USB-C-Anschluss und Tochterplatine tauschen

Erhitze einen iOpener und lege ihn mindestens drei Minuten auf die Rückabdeckung aus Glas, um den Kleber darunter aufzuweichen.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so nah an die Unterkante wie möglich.

Hebe die Rückabdeckung mit dem Saugheber ab, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt, den du gerade erzeugt hast.

Schiebe das Plektrum in die untere linke Ecke, um den Kleber aufzutrennen.

Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein zweites Plektrum in die Unterkante deines Smartphones.

Schiebe das Plektrum in die untere rechte Ecke, um den Kleber aufzutrennen.

Lasse die Plektren dort stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein neues Plektrum in die untere rechte Ecke deines Smartphones.

Schiebe das Plektrum die rechte Kante entlang, um den Kleber aufzutrennen.

Lass das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Setze noch ein Plektrum in den in die obere rechte Ecke des Smartphones.

Schiebe das Plektrum an der Oberkante entlang, um den Kleber aufzutrennen.

Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein fünftes Plektrum in die untere linke Ecke.

Schiebe das Plektrum an der linken Kante der Rückseite entlang, um den verbleibenden Kleber aufzutrennen.

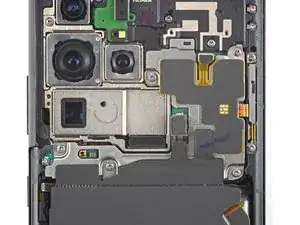

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Telefon wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die betreffende Stelle.

Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.

Wenn du für Samsung zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.

Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.

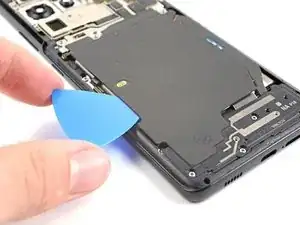

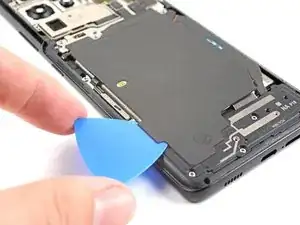

Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC Antenne und Spule für drahtloses Laden.

Schiebe das Plektrum vorsichtig an der unteren linken Kante der Baugruppe entlang, um sie vom Akku zu trennen.

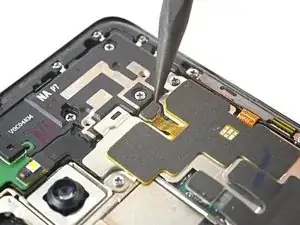

Heble den Stecker der Ladespule mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

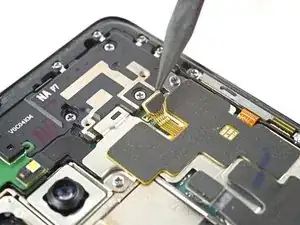

Heble den Stecker der NFC-Antenne mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

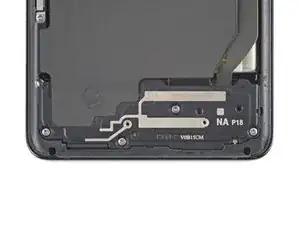

Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.

Setze einen Spudger mit der Spitze zwischen den Rahmen und die Kerbe oben links im Lautsprecher ein.

Heble nach oben, bis sich der Lautsprecher aus seinen Kunststoffklammern löst.

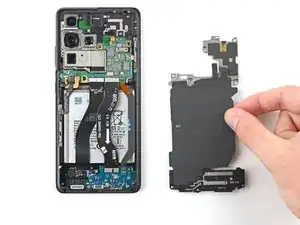

Entferne die Baugruppe bestehend aus NFC-Antenne, Spule für drahtloses Laden und Lautsprecher vorsichtig mit einer Pinzette oder deinen Fingern.

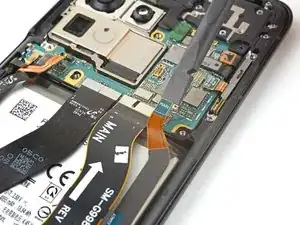

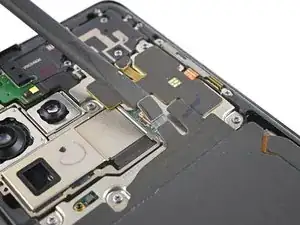

Heble die Druckstecker am Hauptverbindungskabel sowie dem zweiten Verbindungskabel mit einem Spudger nach oben und trenne sie ab.

Heble den Stecker unten am zweiten Verbindungskabel mit dem Spudger gerade nach oben aus seinem Anschluss auf der Tochterplatine heraus und trenne ihn ab.

Entferne vorsichtig das zweite Verbindungskabel mit einer Pinzette oder deinen Fingern.

Heble den Stecker unten am Hauptverbindungskabel mit dem Spudger gerade nach oben aus seinem Anschluss auf der Tochterplatine heraus und trenne ihn ab.

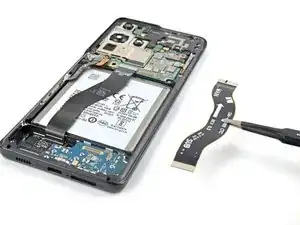

Entferne vorsichtig das Hauptverbindungskabel mit einer Pinzette oder deinen Fingern.

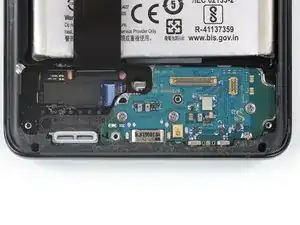

Entferne die drei 3,4 mm langen Kreuzschlitzschrauben, mit denen die Ladeplatine befestigt ist.

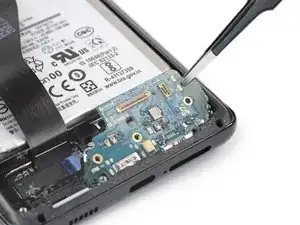

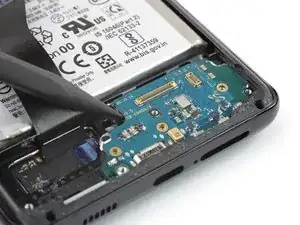

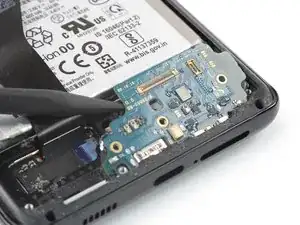

Setze einen Spudger mit der Spitze unter die linke Kante der Ladeplatine nahe am Stecker des Hauptverbindungskabels ein.

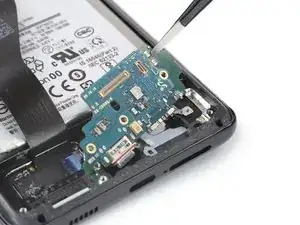

Heble die Ladeplatine mit dem Spudger hoch.

Entferne die Ladeplatine mit einer stumpfen Pinzette oder deinen Fingern. Hebe sie zuerst an der Oberkante an und ziehe dann die USB-Buchse vorsichtig aus ihrer Vertiefung heraus.
