Samsung Galaxy S21 Ultra Vibrationsmotor tauschen

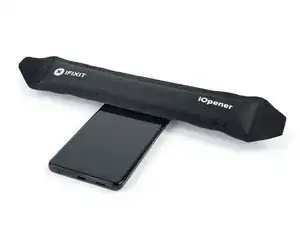

Erwärme einen iOpener und lege ihn mindestens drei Minuten lang zum Aufweichen des Klebers auf die Rückabdeckung.

Setze einen Saugheber an die Unterkante der Rückseite des Smartphones, und zwar so nahe an die Unterkante wie möglich

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein zweites Plektrum an der Unterkante des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum in die rechte untere Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Kante entlang nach oben.

Lasse das Plektrum in der rechten oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum unter die rechte obere Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein fünftes Plektrum in die obere linke Ecke des Smartphones ein.

Schiebe das Plektrum an der linken Seitenkante entlang nach unten, um auch den restlichen Kleber aufzuschneiden.

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit um das Smartphone einzuschalten und alle Funktionen zu testen. Schalte das Telefon wieder ganz aus, bevor du weiterarbeitest.

Entferne Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern.

Wische Klebstoffreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.

Wenn du vorgestanzte Klebestreifen für Samsung verwendest, dann benutze diese Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC-Antenne & Spule für drahtloses Laden.

Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.

Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.

Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.

Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.

Löse den Anschluss des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.

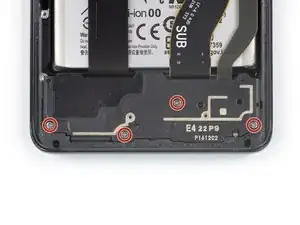

Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt wird.

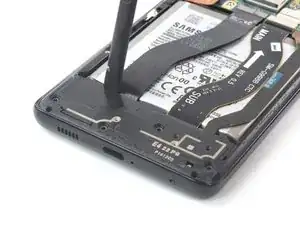

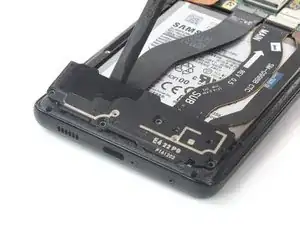

Setze einen Spudger in den Spalt zwischen der Oberkante der Lautsprechereinheit und dem Mittelrahmen.

Heble die Lautsprechereinheit nach oben, indem du den Spudger nach unten drückst.

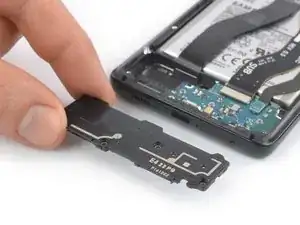

Entferne die Lautsprechereinheit.

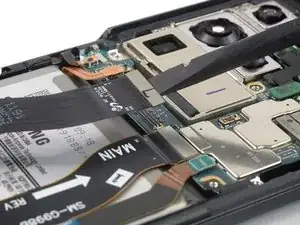

Löse den Stecker des Displaykabels mit einem Spudger, indem du ihn gerade aus seinem Anschluss nach oben hebelst.

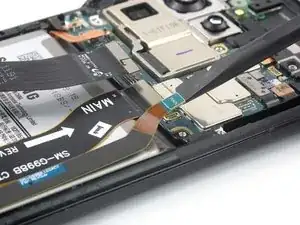

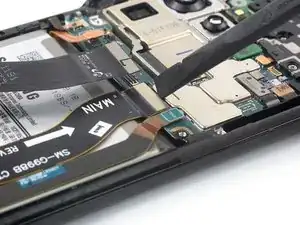

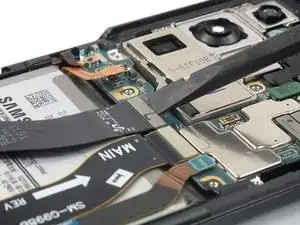

Löse die oberen Stecker des Hauptkabels und des Verbindungskabels aus ihren Anschlüssen auf dem Motherboard mit einem Spudger, indem du sie gerade nach oben hebelst.

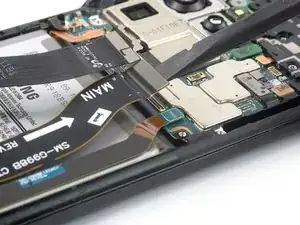

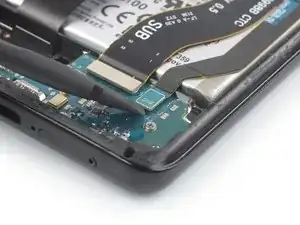

Löse den unteren Stecker des Verbindungskabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.

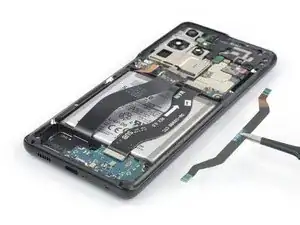

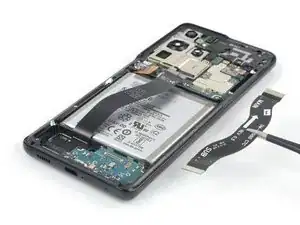

Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

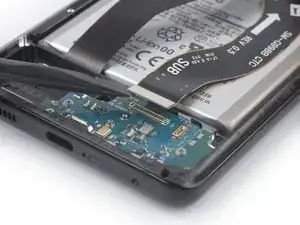

Löse den unteren Stecker des Hauptkabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.

Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

Benutze einen Kreuzschlitzschraubendreher, um die vier 3,9 mm langen Schrauben abzulösen, mit denen der Ohrhörer-Lautsprecher und das AF-Lasermodul befestigt sind.

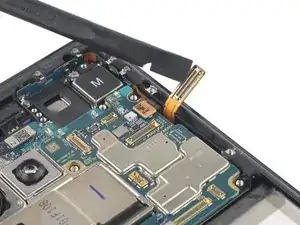

Trenne die Flachbandkabel des AF-Lasermoduls und des Ohrhörer-Lautsprechers ab, indem du die Stecker gerade nach oben aus ihren Anschlüssen hebelst.

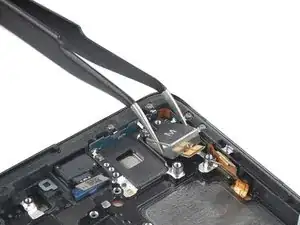

Fasse die untere rechte Ecke der Baugruppe aus AF-Lasermodul und Ohrhörer-Lautsprecher mit einer stumpfen Pinzette und hebe sie vorsichtig hoch.

Entferne die Baugruppe aus AF-Lasermodul und Ohrhörer-Lautsprecher.

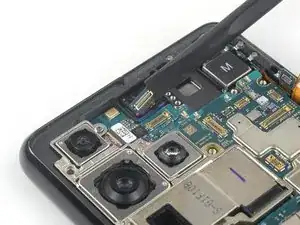

Benutze einen Spudger, um das Kabel des In-Display-Fingerabdrucksensors sowie das Antennenkabel abzutrennen, indem du die Stecker gerade nach oben aus ihren Anschlüssen hebelst.

Biege beide Stecker vorsichtig zur Seite, um das Motherboard freizulegen.

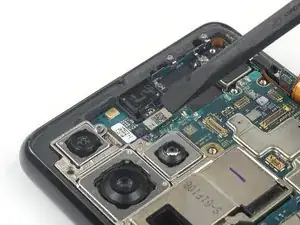

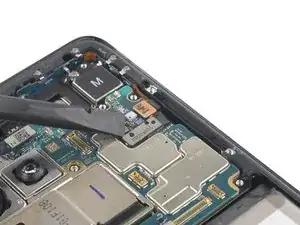

Benutze einen Spudger, um das Frontkamerakabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

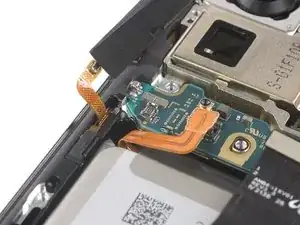

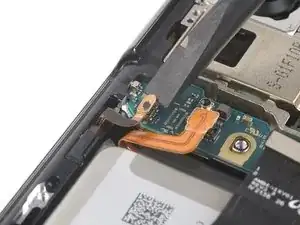

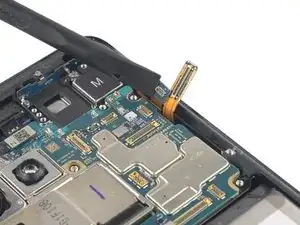

Benutze einen Spudger, um das Kabel des Power Buttons abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Biege den Stecker vorsichtig zur Seite, um das Motherboard freizulegen.

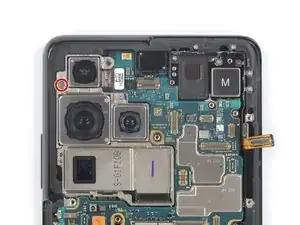

Benutze einen Kreuzschlitzschraubendreher, um die 3,9 mm lange Schraube zu lösen, mit der das Kameramodul befestigt ist.

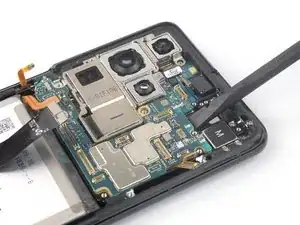

Setze einen Spudger unter die Oberkante des Motherboards, direkt neben dem Vibrationsmotor ein.

Heble das Motherboard hoch, indem du den Spudger nach unten kippst und ihn gleichzeitig zur Seite drehst.

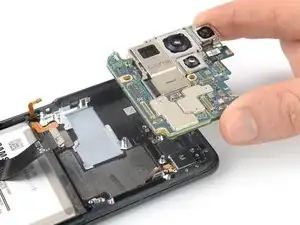

Entferne vorsichtig das Motherboard.

Lege einen erwärmten iOpener mindestens zwei Minuten lang an der Stelle auf das Display, wo sich die Frontkamera befindet, um den Kleber unter dem Vibrationsmotor aufzuweichen.

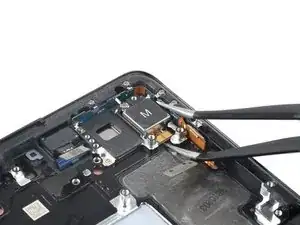

Setze vorsichtig eine Zinke einer Pinzette unter den Stecker des Vibrationsmotors.

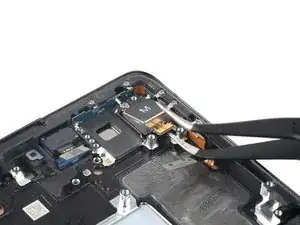

Heble den Vibrationsmotor behutsam mit der Pinzette hoch.

Hebe den Vibrationsmotor mit einer Pinzette aus seiner Vertiefung heraus und entferne ihn.
